Montageanleitung
Installation instructions
Notice de montage
AS-i CONTROLLERe
CONTRÔLEUReAS-i
AC1307/AC1317
Sachnr. 7390496/00 03/2005
Bestimmungsgemäße Verwendung
• Der Controllereintegriert einen (AC1307) oder zwei AS-i Master
(AC1317), beide nach AS-i-Version 2.1, eine Kleinsteuerung und eine
Ethernet-IP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor-
verarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC
(Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Ethernet /
IP, Modbus /TCP)
Programmierschnittstelle RS232C
• Baudrate 4800 bis 115200Baud
• max. Entfernung zwischen Controllereund Host: 20m
• Potentialtrennung zur Controllere-Versorgung
• Programmierkabel E70320 zur Verbindung zum Host erforderlich
Ethernet-Schnittstelle
• Ethernet / IP
• 10Mbps und 100Mbps
• TCP/IP - Transport Control Protocol/ Internet Protocol
• UDP - User Datagram Protocol
• IT-Funktionalität: Filesystem, FTP-Server, Telnet-Server, HTTP-Server,
E-mail Client
• RJ45, Twisted-Pair
Montage
Befestigen Sie den Controllereauf einer 35mm-Profilschiene. Die
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z.B. Schaltschrank).
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden.
Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum-
richtern.
2
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbin-
dung zwischen AS-i Controllere(Klemme FE) und Gerät-Erdan-
schluß her.
Versorgen Sie den Controlleremit einer Spannung von 24V DC
(20 ... 30V PELV), z. B. aus dem 24V Netzteil DN2011 der ifm electro-
nic. Der Anschluß erfolgt an den Klemmen +24V und 0V.
Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem Controllereüber den
Zustand des Masters (AC1307) /der Master (AC1317) und der ange-
schlossenen System informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
Ethernet Status LEDs
• LED Module Status:
grün blinkend 1Hz: Die IP-Adresse ist frei wählbar
rot blinkt 1Hz: Ungültige MAC-ID (interner
Fehler Ethernet-Schnittstelle)
rot blinkt 2Hz: Keine gültige Ethernet-Konfigu-
ration geladen
3
rot blinkt 4Hz: Interner Fehler Ethernet-Schnitt-
stelle
rot leuchtet: Doppelte IP-Adresse erkannt
• LED NET Status:
aus: Keine Spannung oder keine IP-
Adresse
grün leuchtet: Verbunden mit Ethernet /IP
grün blinkt: Keine Verbindung zum Ethernet /
IP hergestellt
rot blinkt: Verbindungs-Timeout
rot leuchtet: Doppelte IP-Adresse
rot / grün leuchtet: Selbsttest
• LED Link to Ethernet:
grün leuchtet: Controllereist mit einem
Ethernet-Netzwerk verbunden
aus: Keine Verbindung zum Ethernet-
Netzwerk
• LED Transmission activity: Blinkt grün bei jedem übertra-
genem Datenpaket
4
5
ASI2 ASI1
RS232C
ASI2 +
ASI2 -
ASI1 +
ASI1 -
FE
+24V
0V
PWR/COM
PROJ
CONF/PF
PWR/COM
PROJ
CONF/PF
24V PWR
PLC RUN
Module Status Net Status
Link to
Ethernet Transmission
activity
Ethernet/IP
LED-Anzeigen und
Anschlußbelegung
Ethernet-
Schnittstelle
Display
Tasten
nur AC1317

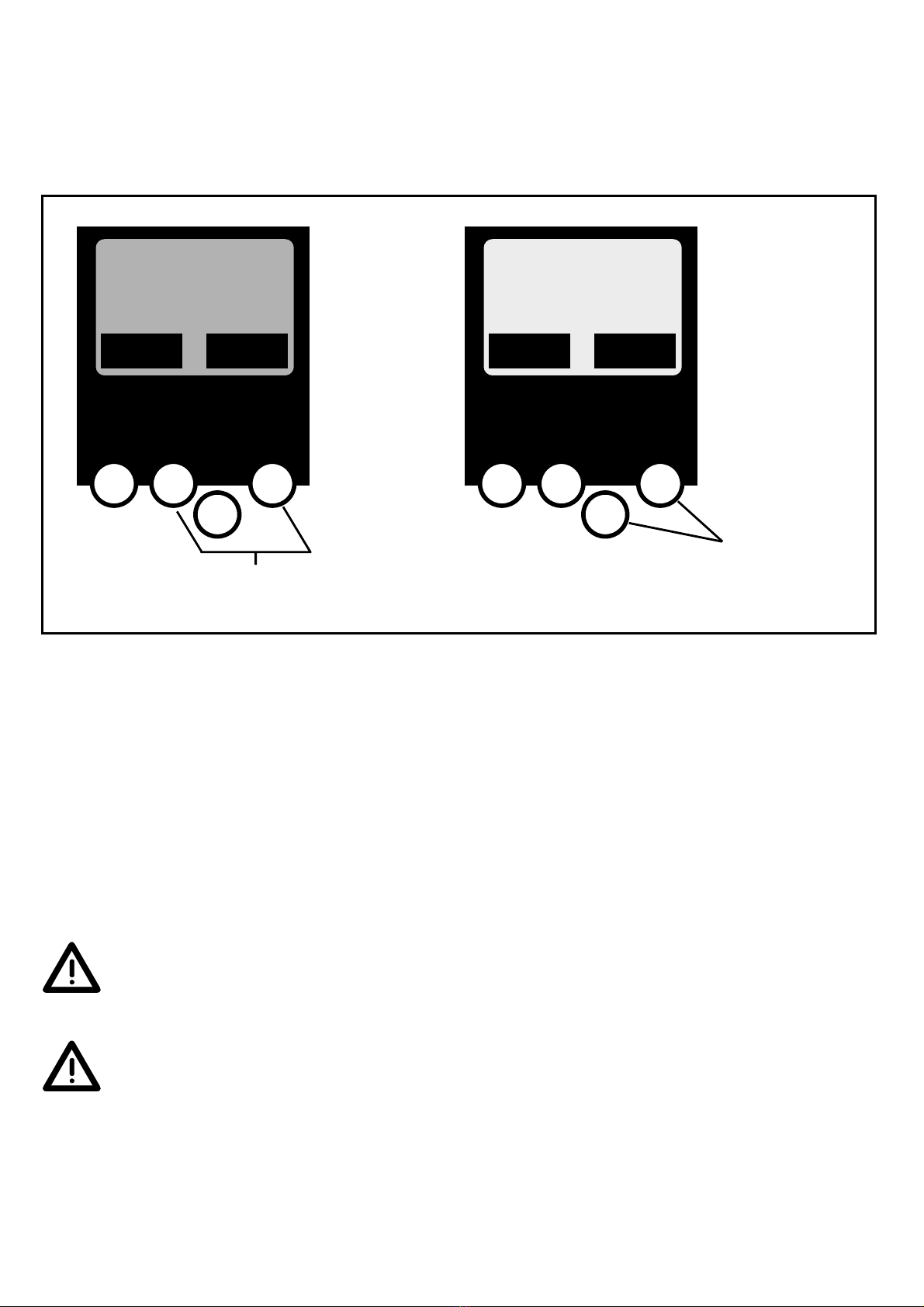

Kontrasteinstellung
Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech-
ten Taste mit der ∆-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu
dunkel) verstellen.
Betrieb
Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder-
lich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit
Energie und realisiert eine Datenentkoppelung zum Spannungsregler
des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als
Störsignale ansehen und diese unterdrücken.
Schalten Sie das Netzteil stromlos, bevor Sie den Controllere
anschließen.
Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen
symmetrisch zum Massepotential der Anlage sein.
Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme
„Shield“) niederohmig mit der Masse der Anlage.
6
∆
∆
ifm electronic
Controller E
MENU USER
∆
∆
ifm electronic
Controller E
MENU USER
Kontrast erhöhen Kontrast verringern
Menü-Übersicht
Menü-Navigation
O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)
∇Liste der detektierten AS-i Slaves (LDS)
∇Liste der projektierten AS-i Slaves (LPS)
∇Liste der aktivierten AS-i Slaves (LAS)
∇Liste der AS-i Slaves mit Peripheriefehler (LPF)
O Address Slave (Programmierung der korrekten Adressen in den
angeschlossenen AS-i Slaves)
∇Umadressieren eines am Controllereangeschlos-
senen AS-i Slaves
∇Automatisches adressieren neuer AS-i Slaves auf
die nächste freie Adresse (Easy Startup)
O Quick Setup (Zusammenfassung der für eine Grundkonfiguration
erforderlichen Menüpunkte)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Einstellung der Feldbusverbindung (optional)
7
∆
∆
ifm electronic
Controller E
MENU USER
∆
∆
ifm electronic
Controller E
MENU USER
MENU-Taste Navigations-Tasten
Sie erreichen das Hauptmenü,
indem Sie im Startdisplay die
linke Taste „MENU“drücken.
Sie navigieren innerhalb eines
Menüpunktes, indem Sie die
Tasten ∆oder ∇drücken.
Drücken Sie die Tasten gleichzei-
tig, um zwischen deutschem und
englischem Menüzu wechseln.
O System Setup (Einstellung des ControllereGerätes)
∇Baudrate der seriellen Programmierschnittstelle
∇IP Adresse der Ethernet Programmierschnittstelle
(optional)
∇Eingabe des Passwortes zur Freigabe von Ände-
rungen in der Systemkonfiguration
∇Update der Firmware des Controllere(spezielle
Programmiersoftware erforderlich)
O System Info (Geräte Informationen)
∇Hardware und Firmware Versionsnummern dieses
Controllere
∇Seriennummer dieses Controllere
∇Aktuelle/Maximale SPS Zykluszeit
O PLC Setup ∇Starten oder Stoppen der SPS im Controllere
O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)
O Master Setup (AS-i Masterflags)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Wechsel in den Projektierungsmodus: Konfigura-
tion des AS-i Systems
∇Wechsel in den geschützten Betrieb: Normalbe-
trieb (der Master überwacht die Konfiguration)
∇Deaktivieren der automatischen AS-i Slaves
Adressierung im geschützten Betrieb
∇Deaktivieren des AS-i Resets beim Verlassen des
Projektierungsmodus
∇Anzeige des Config-Errors Zählers des ange-
schlossenen AS-i Systems
∇Reset des Config-Errors Zählers
∇Anzeige der prozentualen Fehlerrate des ange-
schlossenen AS-i Systems
8
O Slave Setup (Detaillierte Informationen über die angeschlossenen
AS-i Slaves)
∇Digitale bzw. analoge Ein-/Ausgänge der ange-
schlossenen AS-i Slaves
∇Aktuelle und projektierte Parameter der ange-
schlossenen AS-i Slaves
∇Aktuelle und projektierte I/O- und ID-Codes der
angeschlossenen AS-i Slaves
∇Telegrammfehler in der Kommunikation zu den
angeschlossenen AS-i Slaves
O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)
∇Eingabe der IP-Adresse des Controllereim
überlagerten System
∇Eingabe der Subnet Mask
∇Auslesen der MAC-ID
∇Eingabe der Modullängen
O Fieldbus Data (optional)
∇Anzeige der über den Feldbus zyklisch übertra-
genen Daten
9
Modul 1 =Digitale Eingänge Master1A
Modul 2 =Digitale Ausgänge Master1A
Modul 3 =Digitale Eingänge Master2A
Modul 4 =Digitale Ausgänge Master2A
Modul 5 =Digitale Eingänge Master1B
Modul 6 =Digitale Ausgänge Master1B
Modul 7 =Digitale Eingänge Master2B
Modul 8 =Digitale Ausgänge Master2B
Modul 9 =Analog Multiplex Eingang
Modul 10 = Analog Multiplex Ausgang
Modul 11 = Kommando Kanal
Modul 12 = SPS Eingänge
Modul 13 = SPS Ausgänge
Modul 14 = Analog Eingang Master 1
Modul 15 = Analog Ausgang Master 1
Modul 16 = Analog Eingang Master 2
Modul 17 = Analog Ausgang Master 2
Modul 18 = Diagnose
Function and features
•The controllereintegrates one or two AS-i masters
(AC1307/AC1317, both in accordance with the AS-i version 2.1), a
mini controller and an Ethernet IP interface.
•It controls the exchange of data to the sensor/actuator level
•processes the peripheral data in the integrated processor (signal pre-
processing)
•works as stand-alone controller with exchange of data to the PC
(visualisation)
•communicates with the higher control level (in the gateway mode)
(Ethernet / IP, Modbus /TCP)
Programming interface RS232C
•Baud rate 4800 to 115,200 baud
•Max. distance between controllereand host: 20m
•Potential separation from the controllerepower supply
•Programming cable E70320 for connection to host required
Ethernet interface
•Ethernet / IP
10Mbps and 100Mbps
•TCP/IP - Transport Control Protocol/ Internet Protocol
•UDP - User Datagram Protocol
•IT functionality: file system, FTP server, Telnet server, HTTP server,
E-mail client
•RJ45, Twisted-Pair
Installation
Fix the controllereonto a 35mm rail. The protection rating of the unit
is IP20, therefore it should be mounted in a protected location (e.g.
control cabinet).
Ensure a condensation-free environment. Avoid excessive dust,
vibration and shock. The air circulation through the vents must
not be impeded.
Avoid installation in direct vicinity of frequency inverters.
10
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Controladores de IFM Electronic
IFM Electronic
IFM Electronic Ecomat 300 AL1010 Guía de aplicación
IFM Electronic
IFM Electronic ecomot100 EC2112 Manual de usuario
IFM Electronic
IFM Electronic AS-i CONTROLLERe AC1345 Manual de usuario
IFM Electronic
IFM Electronic ECOMAT100 CR2500 Manual de usuario
IFM Electronic
IFM Electronic ecomot 300 AC1353 Guía de aplicación
IFM Electronic
IFM Electronic A5 Interface AS-i CONTROLLER e AC1333 Manual de usuario
IFM Electronic
IFM Electronic AS interface AC1311 Manual de usuario
IFM Electronic
IFM Electronic ecomat 100 R 360 Guía
IFM Electronic
IFM Electronic ecomat 300 AC123 Series Manual de usuario
IFM Electronic
IFM Electronic Ecomat 100 ecomatmobile SmartController... Guía del usuario
IFM Electronic
IFM Electronic ASinterface AC1309 Manual de usuario
IFM Electronic
IFM Electronic AS interface AC1327 Manual de usuario
IFM Electronic
IFM Electronic Ecomat 100 R360 Instrucciones de funcionamiento
IFM Electronic
IFM Electronic ecomat100 CR0033 Manual de usuario
IFM Electronic
IFM Electronic AS -i DeviceNet AC1008 Manual de usuario
IFM Electronic
IFM Electronic AC1019 Manual de usuario
IFM Electronic
IFM Electronic AC1321 Manual de usuario
IFM Electronic
IFM Electronic SmartController CR2530 Manual de usuario
IFM Electronic
IFM Electronic CR0505 Guía
IFM Electronic
IFM Electronic CR2532 Manual de usuario
