02-216/2016 Rev.0
RFSTI-111B

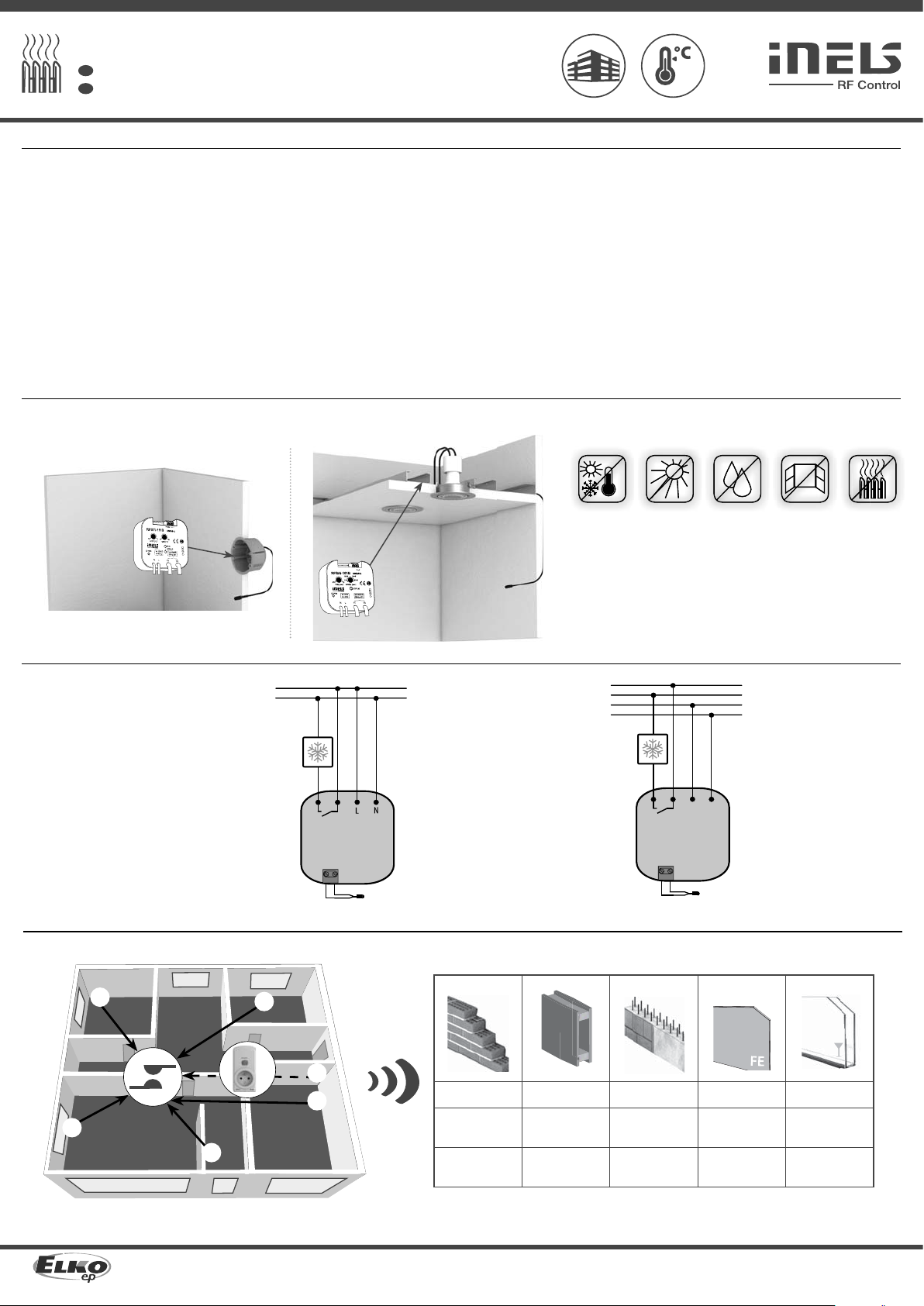

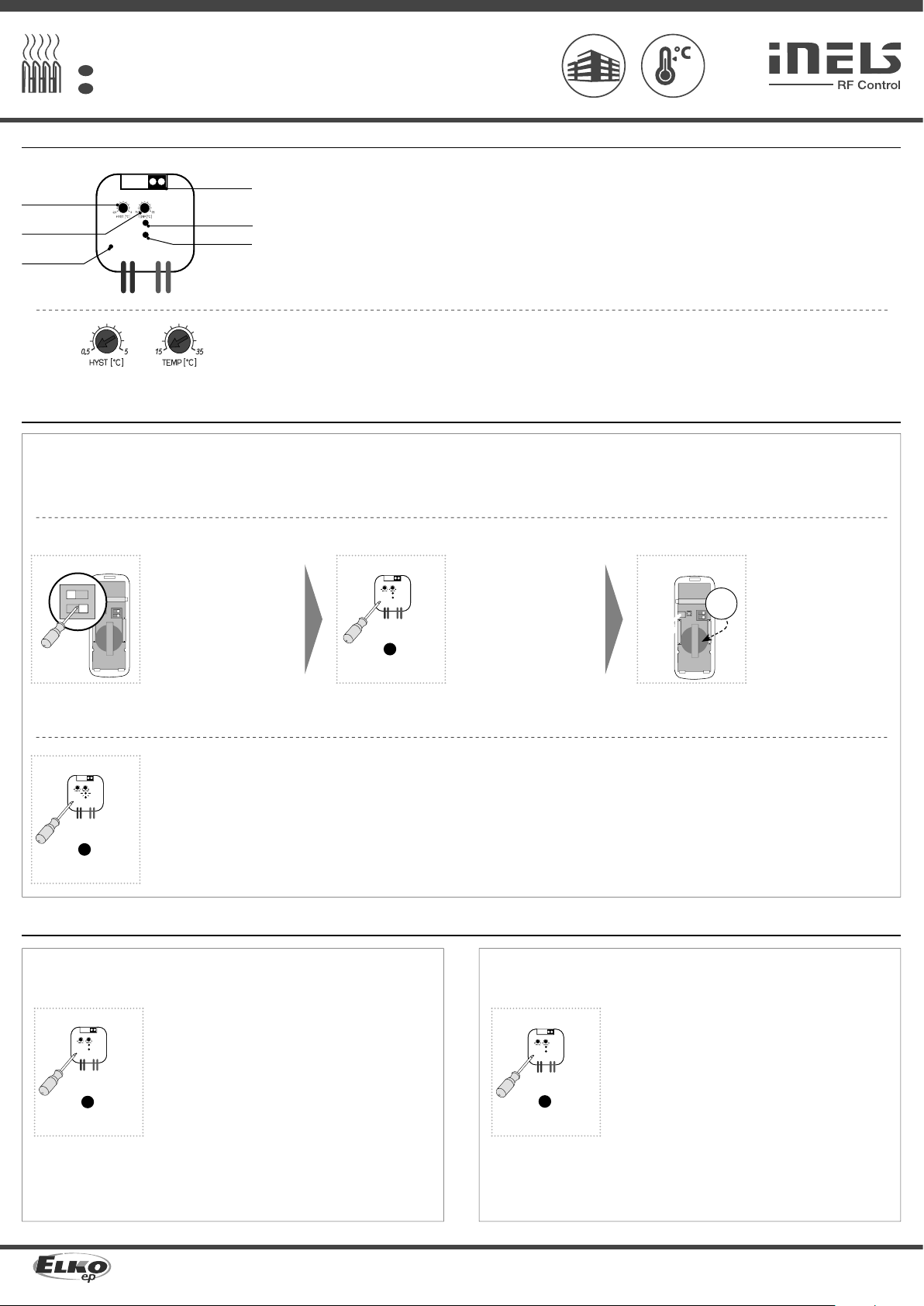

Overheating protection of room
EN
Made in Czech Republic
Technical parameters /
* Temperature sensor input is at the supply voltage potential.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
3 / 3
Supply voltage:
Apparent input:
Dissipated power:
Supply voltage tolerance:
Temperature measurement input:
Temp. measurement range and
accuracy:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. switching power:
Insulation voltage between
relay outputs and internal circuits:
Isolates. voltage open relay
contact:
Mechanical service life:
Electrical service life (AC1):
Control
Transmitter frequency:
Range:
Other data
Operating temperature:
Storage temperature:
Indication of relay switch:
Indication regulation:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Outlets (CY wire, cross-section, length):
Dimensions:
Weight:
Unidad de temperatura de protección
ES
ELKO
EP
,
s.r
.o.
|
Palackého
493
|
769
01
Holešov
,
Všetuly
|
Czech
Republic
|
e-mail:
[email protected] |
Support:
+420
778
427
36
6ELKO
EP
ESP
AÑA,
S.L.
|
C/
Josep
Martinez
15a,
bj
|
07007
Palma
de
Mallorca
|
e-mail:
[email protected] |
T
el.:
+34
971
751
425
|
Fax:
+34
971
428
076
www.elkoep.com / www.elkoep.es
230 V AC / 50-60 Hz 120 V AC / 60 Hz 12-24 V DC / AC 50-60 Hz
9 VA / cos φ = 0.1 9 VA / cos φ = 0.1 -
0.7 W
+10 %; -15 %
1x external TZ/TC temperature sensor input / 1x entrada para sensor externo de temperatura TZ/TC*
+15 .. +35 °C; 0.5 °C of the range / del rango
1x switching / NA (AgSnO2)
12 A / AC1
3000 VA / AC1, 288 W / DC
30 A / max. 4s at 10 % / máx. 4 s en ciclo de trabajo 10%
250 V AC1 / 24 V DC
100 mA / 10 V
basic insulation (Cat. III surges by EN 60664-1) /
alapszigetelés (cat. sobretensión III sobre EN 60664-1)
1 kV
3x107
5x104
866 MHz, 868 MHz, 916 MHz
up to / hasta 160 m
-15 ... + 50 °C
-30 ... + 70 °C
red / rojo LED
green / verde LED
any / cualquiera
free at lead-in wires / libre en los cables de conexión
IP30
III.
2
2 x 0.75 mm2, 2 x 2.5 mm2, 90 mm
49 x 49 x 21 mm
50 g
Tensión de alimentación:
Consumo aparente:
Consumo de perdida:
Tolerancia de alimentación:
Entrada para sensor externo:
Rango y precisión de medición:
Salida
Número de salidas:
Corriente nominal:
Potencia conmutable:
Pico de corriente:
Tensión conmutable:
Corriente de conmutación mínima:
Tensión de aislamiento entre las
salidas del relé y circuitos internos:
Tensión de aislamiento del
contacto de relé abierto:
Vida mecánica:
Vida eléctrica (AC1):
Control
Orden RF desde controlador:
Rango al aire libre:
Más información
Temperatura de funcionamiento:
Temperatura de almacenamiento:
Indicación de regulación:
Indicación de estado de relé:
Posición del funcionamiento:
Montaje:
Protección:
Categoría de sobretensión:
Grado de contaminación:
Salidas (hilos CY, sección, longitud):
Dimensiones:
Peso:
* Entrada del sensor de temperatura está en el potencial de la tensión de red.
Advertencia:
En la instalación de iNELS RF Control debe haber una distancia mínima entre las diferentes
unidades de un centímetro.
Entre los diferentes ordenes debe pasar al menos 1s.
El manual de uso está dirigido para la instalación y el usuario del dispositivo. Manual siempre está incluido en
embalaje. La instalación y conexión puede realizar sólo personal con adecuadas cualificaciones profesionales, de
conformidad con todas las regulaciones aplicadas, y que está perfectamente familiarizado con estas instrucciones
y funciones del dispositivo. Función del dispositivo también depende del transporte, almacenamiento y la
manipulación. Si se observa cualquier signo de daño, deformación, mal funcionamiento o pieza que falta, no instale
este producto y devolvelo al vendedor. Con el producto y sus componentes debe ser tratado después de su vida
útil como con residuos electrónicos. Antes de iniciar la instalación, asegúrese de que todos los cables, partes o
terminales conectados están sin la conexión a la red. En el montaje y el mantenimiento se deben observar las
normas de seguridad, normas, directivas y reglamentos para trabajar con equipos eléctricos. No toque las partes
del dispositivo que están conectadas en la red - puede producir peligro de vida. Debido a la transmisibilidad de la
señal RF, observe la correcta ubicación de los componentes RF en un edificio donde la instalación se lleva a cabo. RF
Control está diseñado para montaje en interiores, las unidades no están diseñados para la instalación en exteriores
y espacios húmedos, no se pueden instalar en cuadros eléctricos de metal y en cuadros eléctricos plásticos con
puerta de metal - lo que empeora transmisividad de la señal RF. RF Control no se recomienda para el control de
dispositivos que ofrecen funciones vitales o para controlar dispositivos tales como bombas, el. calentadores sin
termostato, ascensores, montacargas, etc. - Señal de radiofrecuencia puede estar bloqueado por una obstrucción,
interferida, la batería del controlador puede estar ya sin energía, etc. y por lo tanto el control remoto puede ser
incapacitado.
Advertencia
Especificaciones técnicas
