EIBENSTOCK EHR 20.1 R Manual de usuario

Originalbetriebsanleitung........................3 - 9

Original Instructions…….......................10 - 16

Notice originale.....................................17 - 23

Istruzioni originali..................................24 - 30

Oorspronkelijke gebruiksaanwijzing….31 - 37

Original brugsanvisning………………..38 - 43

EHR 20.1 R

DEUTSCH

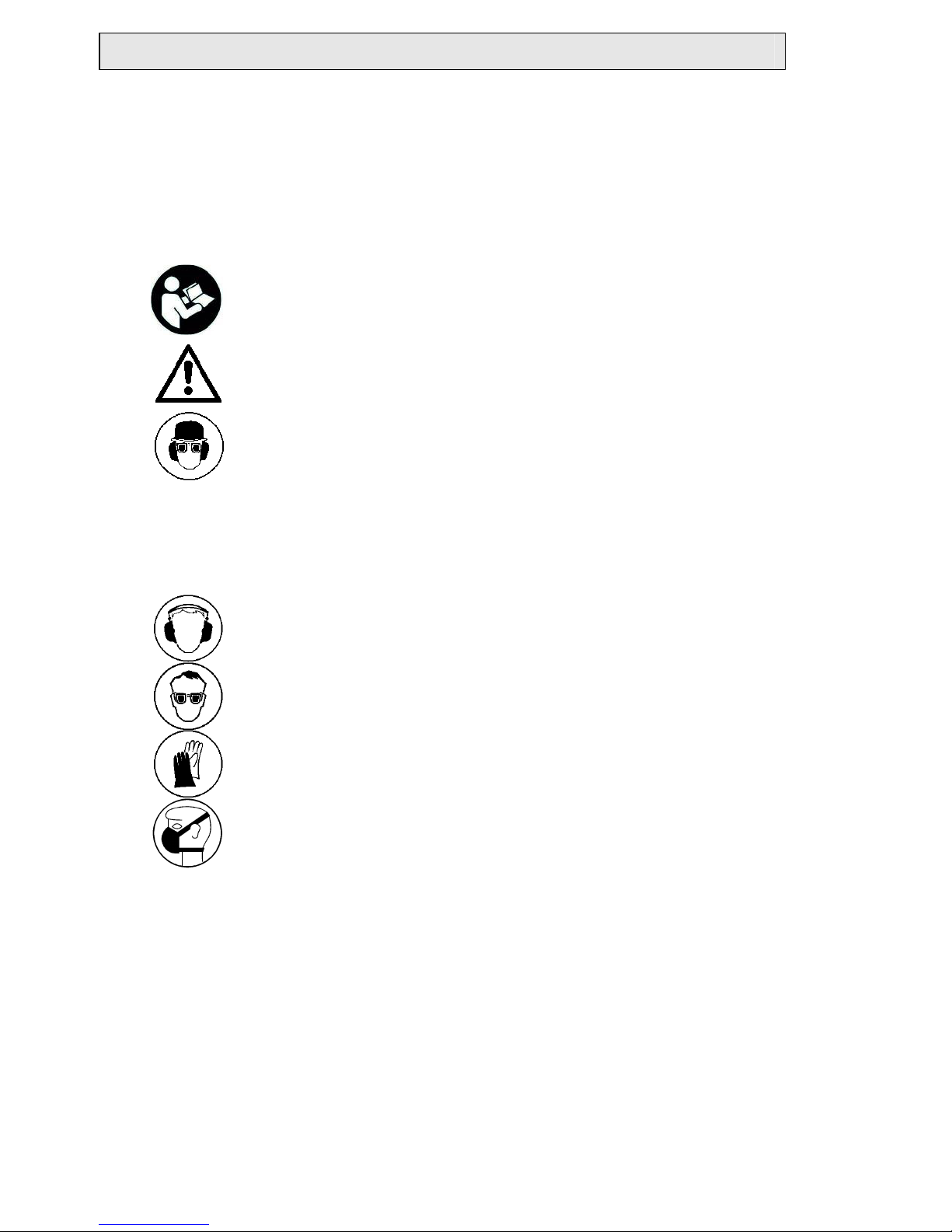

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie S

orgfalt

walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Beim Arbeiten sollten Sie Augenschutz, Gehörschutz, Schutzhandschuhe,

Staubmaske und feste Arbeitskleidung tragen!

Gehörschutz benutzen

Augenschutz benutzen

Schutzhandschuhe benutzen

Staubmaske tragen

Technische Daten

Rührgerät EHR 20.1 R

Nennspannung:

230 V ~

Leistungsaufnahme:

1300 W

Nennstrom:

6,8 A

Frequenz:

50 - 60 Hz

Nenndrehzahl:

250 - 580 min

Maximaler Rührkorbdurchmesser:

140 mm

Werkzeugaufnahme:

M 14

Schutzklasse:

Schutzgrad:

IP 20

Gewicht:

ca. 4,9 kg

Bestellnummer:

07742

Funkentstörung nach: EN 55014 und EN 61000

Lieferbares Sonderzubehör:

Artikel

Bestell Nr.

Rondenrührer RG 120 31124

Wendelrührer WG 135 31225

Mörtelrührer MG 140 31326

Mörtelrührer Edelstahl MGV 140 31426

... mit M14 Gewindeanschluss

Lieferumfang

Rührgerät mit Rührquirl und Bedienungsanleitung im Setkarton

Bestimmungsgemäßer Gebrauch

Das Rührgerät EHR 20.1 R dient zum Anrühren und Durchmischen von

Fertigputz, Gips, Kalk, Beton und anderen Baumaterialien von mittlerer bis hoher

Viskosität bis zu einer Menge von 50 kg.

Der Durchmesser der benutzten Rührquirle sollte dabei 140 mm nicht

überschreiten.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung vollständig lesen und

die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise

im beigelegten Heft befolgt werden. Lassen Sie sich vor

dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden.

Benutzen Sie das Gerät nicht zum Mischen von Explosions-gefährdeten oder

leicht entflammbaren Stoffen oder in deren Umgebung.

Tragen Sie das Gerät niemals am Kabel.

Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen

Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei

ausgeschalteter Maschine in die Steckdose stecken.

Manipulationen am Gerät sind nicht erlaubt.

Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter

mit max. 30 mA.

Lassen Sie das Rührgerät nur unter Aufsicht arbeiten.

Ziehen Sie den Netzstecker und überprüfen Sie, dass der Schalter

ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Auf-

und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der

Montage eines Zubehörteiles.

Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund

stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im

unbeaufsichtigten Zustand.

Kabel immer nach hinten von der Maschine wegführen.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw.

bei Beschädigungen an Schalter, Zuleitung oder Stecker.

Elektrowerkzeuge müssen in regelmäßigen Abständen einer

Prüfung durch den Fachmann unterzogen werden.

Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

Nicht in rotierende Teile fassen.

Vorsicht mit langen Haaren. Nur mit eng anliegender Kleidung arbeiten.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Vor Inbetriebnahme den festen Sitz des Rührstabs sowie den einwandfreien

Rundlauf prüfen.

Bei laufenden Mischarbeiten nicht mit den Händen, oder mit Gegen- ständen

in das Mischgefäß greifen. Quetschgefahr!

Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen ist.

Rotierende Werkzeuge können sich verhaken und zu Verletzungen oder

Schäden führen.

Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz, einen

Augenschutz, Staubmaske und Schutzhandschuhe.

Während des Handbetriebes Gerät immer mit beiden Händen halten und

einen sicheren Stand einnehmen. Das Gerät nur im Mischgefäß an-

/auslaufen lassen. Beachten Sie das Reaktionsmoment der Maschine.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung

und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und – 10 % sind zulässig.

Das Rührgerät ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu

schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur

Überhitzung von Maschine und Kabel führen.

Werkzeugwechsel

Vorsicht!

Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen.

Sie können sich die Hände beim Einsetzen des Werkzeuges einklemmen.

Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Die Arbeitsspindel der Maschine besitzt ein M 14 – Innengewinde.

Halten Sie Gewinde und Stirnflächen sauber.

Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der

Arbeitsspindel einen Maulschlüssel SW 22.

Geräteschutz

Falsche Handhabung kann zu Schäden am Gerät führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle (Durchmesser max.

140 mm) mit M 14 – Gewinde.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Nur Original EIBENSTOCK- Zubehör verwenden.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken

Ausschalten: Ein-Aus-Schalter loslassen

Elektrischer Anschluss

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit

Feststellknopf arretieren

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer

Stromunterbrechung ist der Feststeller sofort durch Drücken

des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes

Wiederanlaufen der Maschine zu verhindern

(Verletzungsgefahr).

Das EHR 20.1 R verfügt über ein Stellrad für die Vorwahl der gewünschten

Drehzahl. Dieses befindet sich an der Oberseite des Rahmengriffes.

(I – Minimum, IIIIIII – Maximum)

Die eingebaute Elektronik realisiert automatisch den Sanftanlauf der Maschine. Es

ist zu beachten, dass bei unmittelbarem Aus- und Wiedereinschalten eine

Einschaltverzögerung auftritt, da der Motor vor dem Wiederanlauf erst zum

Stillstand gekommen sein muss.

Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor

dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller

überhitzt. Die integrierte Temperaturüberwachung schützt die Maschine vor

thermischer Überlastung und schaltet in einem solchen Falle den Motor ab. Nach

entsprechender Abkühlzeit kann das Gerät wieder eingeschaltet werden.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten

unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und

Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung

erforderlich ist.

Folgende Punkte sind jedoch stets zu beachten:

Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.

Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere

des Elektrowerkzeuges gelangen.

Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte

Werkstatt ausführen zu lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien

hergestellt und entsprechend zu entsorgen.

Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet. Dadurch

wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht.

Nur für EU

Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik- Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Geräusch / Vibration

Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,

gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten;

in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².

Messwerte ermittelt entsprechend EN 60 745.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen

Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für

andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender

Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten

berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber

nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der

Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug

und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr

gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12

Monaten (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße

Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden

unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an

den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“

beschriebene Produkt mit folgenden Normen oder normativen Dokumenten

übereinstimmt:

EN 60 745

gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D – 08309 Eibenstock

Lothar Lässig Frank Markert

General Manager Head of Engineering

25.04.2014

ENGLISH

Important Instructions

Important instructions and warning notices are allegorized on the machine by

means of symbols:

Before you start working, read the

operating instructions of the machine.

Work concentrated and carefully. Keep

your workplace clean and avoid dangerous

situations.

In order to protect the user, take

precautions.

During work you should wear goggles, ear protectors, dust mask, protective

gloves and sturdy work clothes.

Use ear protection

Wear safety goggles

Use protective gloves

Wear a dust mask

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de EIBENSTOCK

EIBENSTOCK

EIBENSTOCK EFB 152 PX Manual de usuario

EIBENSTOCK

EIBENSTOCK EBS 125.4 O Manual de usuario

EIBENSTOCK

EIBENSTOCK EPF 200-3 Manual de usuario

EIBENSTOCK

EIBENSTOCK EMF 180.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EMF 150.1P Manual de usuario

EIBENSTOCK

EIBENSTOCK EPG 400 A Manual de usuario

EIBENSTOCK

EIBENSTOCK MXT 100.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Manual de usuario

EIBENSTOCK

EIBENSTOCK EPF 1503 Manual de usuario

EIBENSTOCK

EIBENSTOCK EOF 100.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EBM 300/3 P Manual de usuario

EIBENSTOCK

EIBENSTOCK TwinMix 1800 Manual de usuario

EIBENSTOCK

EIBENSTOCK BST 300 V Manual de usuario

EIBENSTOCK

EIBENSTOCK ETR 230 Manual de usuario

EIBENSTOCK

EIBENSTOCK EHR 23/2.4 S Manual de usuario

EIBENSTOCK

EIBENSTOCK PLD 182 Manual de usuario

EIBENSTOCK

EIBENSTOCK EZR 23 R Manual de usuario

EIBENSTOCK

EIBENSTOCK EBS 120.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK ETN 162/3 Manual de usuario

EIBENSTOCK

EIBENSTOCK EPG 400 Manual de usuario

EIBENSTOCK

EIBENSTOCK EHR 20 / 2.5 S Manual de usuario

EIBENSTOCK

EIBENSTOCK ETR 400 P Manual de usuario

EIBENSTOCK

EIBENSTOCK END 40 A Manual de usuario

EIBENSTOCK

EIBENSTOCK EOF 100 Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
