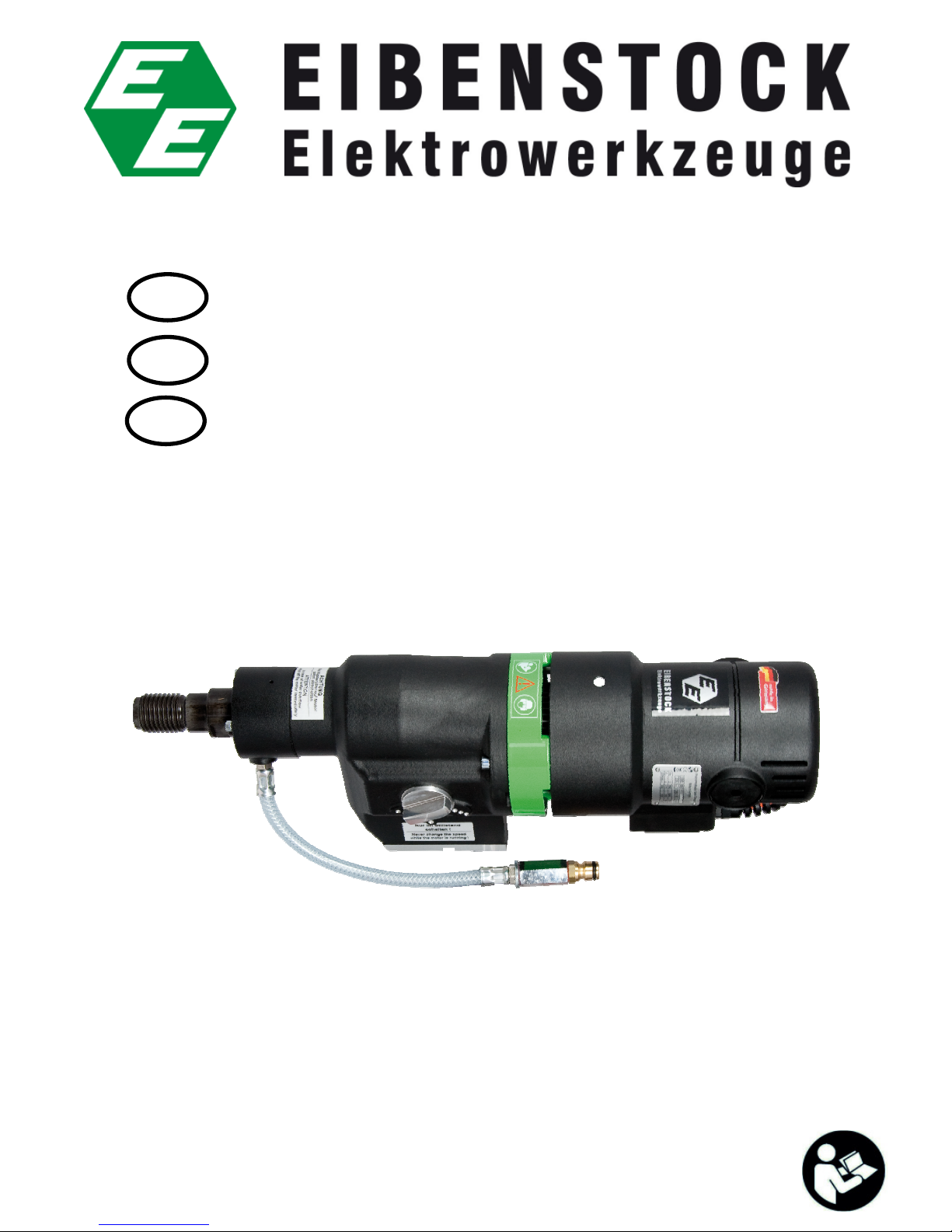

EIBENSTOCK EBM 300/3 P Manual de usuario

Originalbetriebsanleitung..……...……..3 - 17

Original Instructions…..…...................18 - 31

Dokumentacja techniczno-ruchowa...32 - 45

EBM 300/3 P

DEUTSCH

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie Sorgfalt

walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen:

Gehörschutz benutzen

Augenschutz benutzen

Schutzhelm benutzen

Schutzhandschuhe benutzen

Schutzschuhe benutzen

Warnhinweise

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Maschine, Bohrkrone und Bohrständer sind schwer

– Vorsicht Quetschgefahr

Reiß- bzw. Schneidgefahr

Technische Daten

Diamantkernbohrgerät EBM 300/3 P

Nennspannung:

230 V ~

Leistungsaufnahme:

2800 W

Nennstrom:

13 A

Frequenz: 50 - 60 Hz

Bohrdurchmesser: 25 - 300 mm

Werkzeugaufnahme: 1¼" UNC

Schutzklasse: I

Schutzgrad: IP 20

Gewicht: ca. 13,6 kg

Funkentstörung nach: EN 55014 und EN 61000

Gang Leerlaufdrehzahl Nenndrehzahl

450 min

270 min

1100 min

700 min

1800 min

1250 min

lieferbares Sonderzubehör:

Artikel

Bestell Nr.

Diamantbohrständer mit Schnellwechseladapter BST 300

09626

Befestigungsset Beton/Gestein

35720

Kupferringe zum leichten Lösen der Bohrkrone

35450

Adapter 1 ¼" i

–

½" i

35116

Schnellspannsäule

35730

Wasserdruckgefäß 10 l Metall

35810

Nass / Troc

kensauger DSS 25 A

099

Diamantbohrkronen Ø

–

0 mm

Bohrkronenverlängerungen

Lieferumfang

Diamantkernbohrgerät mit Kugelhahn und GARDENA – Stecknippel,

Bedienungsanleitung, je 1 Stück Einmaulschlüssel SW 32 und SW 41 im

Maschinenkarton.

Bestimmungsgemäßer Gebrauch

Die Diamant - Kernbohrmaschine EBM 300/3 P ist für den professionellen

Einsatz bestimmt und darf nur von unterwiesenen Personen bedient

werden.

In Verbindung mit den entsprechenden Nassbohrkronen ist die Maschine

zum Bohren von Beton, Stein und Mauerwerk ausschließlich im

Nassschnitt bestimmt.

Sie darf nur in einem dafür geeigneten Diamantbohrständer betrieben

werden.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung vollständig lesen und

die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise

im beigelegten Heft befolgt werden. Lassen Sie sich vor

dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Überprüfen Sie vor dem Bohren in Decken und Wänden die

Bohrstelle auf verdeckt liegende Strom-, Gas- und

Wasserleitungen.

Überprüfen Sie den Arbeitsbereich, z.B. mit einem

Metallortungsgerät.

Konsultieren Sie den verantwortlichen Statiker vor Beginn

ihrer Arbeit zur Festlegung der genauen Position der Bohrung.

Sichern Sie bei Durchbohrungen durch Decken den Bereich

von unten ab, da der Bohrkern nach unten herausfallen kann.

Achten Sie darauf dass die Maschine keinem direkten Regen

ausgesetzt ist.

Arbeiten Sie nicht in explosionsgefährdeter Umgebung.

Arbeiten Sie nicht auf Leitern.

Asbesthaltige Materialien dürfen nicht bearbeitet werden.

•Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder

Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von

einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine

in die Steckdose stecken.

Manipulationen am Gerät sind nicht erlaubt.

•Lassen Sie die Kernbohrmaschine nur unter Aufsicht arbeiten. Ziehen

Sie den Netzstecker, und überprüfen Sie, dass der Schalter

ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,

bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw.

bei der Montage eines Zubehörteiles.

•Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund

stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im

unbeaufsichtigten Zustand.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,

bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

•Elektrowerkzeuge müssen in regelmäßigen Abständen einer

Sichtprüfung durch den Fachmann unterzogen werden.

Kabel immer nach hinten von der Maschine wegführen.

Beim Betreiben des Kernbohrgerätes darf in keiner Gebrauchslage

Kühlwasser in den Motor und die elektrischen Einbauteile

eindringen.

Überkopfbohrungen nur mit geeigneten Schutzvorkehrungen

(Wasserauffangvorrichtung) durchführen.

Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen

Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer

autorisierten Fachwerkstatt reparieren.

Schalten Sie nach einer Unterbrechung Ihrer Arbeit die

Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt

haben, dass sich die Bohrkrone frei drehen lässt.

Nicht in rotierende Teile fassen.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen

während der Benutzung des Gerätes eine geeignete Schutzbrille,

Schutzhelm, Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe

benutzen.

Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und

verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Montage am Bohrständer

79,5

41,3

M8x16

Die

EBM 300/3 P

wird am Getriebefuß mit 4

Innensechskantschrauben M8 am

Bohrständer befestigt.

Setzen Sie die Maschine nur in einen

stabilen, mit präzisen Führungen

versehenen Bohrständer ein.

Achten Sie darauf, dass die

Maschinenachse parallel zur

Bohrständersäule verläuft.

Verwenden Sie nur Bohrständer mit

ausreichender Standsicherheit.

Die Verwendung eines Wassersammelrings

ist zu empfehlen.

Elektrischer Anschluss

Die EBM 300/3 P ist in Schutzklasse I ausgeführt. Zum Schutz des

Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung

betrieben werden und wird deshalb standardmäßig mit einem im Kabel

integriertem PRCD – Schutzschalter zum Einsatz an einer

Schutzkontaktsteckdose geliefert.

Achtung!

Der PRCD – Schutzschalter darf nicht im Wasser liegen.

PRCD – Schutzschalter nicht zum Ein- und Ausschalten

der Maschine verwenden.

Vor Arbeitsbeginn die ordnungsgemäße Funktion durch

Drücken der TEST

–

Taste überprüfen.

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung

und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % bis – 10 % sind zulässig.

Verwenden Sie nur 3-adriges Verlängerungskabel mit Schutzleiter und

ausreichendem Querschnitt (mind. 2,5 mm²). Ein zu schwacher Querschnitt

kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine

und Kabel führen.

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,

dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Wasseranschluss

Wenn die Bohrkrone nicht ausreichend mit Wasser gekühlt ist, können sich

die Diamantsegmente erwärmen, was diese beschädigt und schwächt.

Deshalb sollen Sie sich immer vergewissern, dass das Kühlungssystem

nicht verstopft ist.

Zur Versorgung des Bohrgerätes mit Wasser gehen Sie bitte wie folgt vor:

Schließen Sie die Maschine über das GARDENA-Stecknippel an die

Wasserversorgung oder ein Wasserdruckgefäß an.

Betreiben Sie die Maschine nur mit sauberem Wasser und

ausreichender Wasserzufuhr, da im Trockenbetrieb die Dichtungen

beschädigt werden.

Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten!

Vergewissern Sie sich, dass die Segmente genug gekühlt sind. Ist das

Bohrwasser klar, ist die Kühlung ausreichend.

Verschließen Sie das soeben gebohrte Loch wenn Sie dieses

vergrößern wollen, um eine ausreichende Kühlwasserzufuhr erzielen zu

können.

Bei Überkopfarbeiten müssen Sie immer einen Wassersammelring

benutzen.

Entleeren Sie das Wassersystem bei Frostgefahr.

Getriebeumschaltung

Die EBM 300/3 P besitzt ein mechanisches 3-Gang Ölbadgetriebe.

Passen Sie die Drehzahl der Maschine dem Bohrdurchmesser an

(Angaben siehe Typenschild).

Drehen Sie den Getriebeschalter soweit in den schnelleren bzw.

langsameren Gang bis dieser einrastet. Der Drehzahlwechsel ist nur bei

stillstehender Maschine vorzunehmen, eventuell ist durch leichtes

Verdrehen der Arbeitsspindel der Schaltvorgang zu unterstützen.

Warnung!

Nie mit Gewalt und nur im Auslauf der Maschine

umschalten!

Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.

Zange oder Hammer!

Bohrkronenwechsel

Vorsicht!

Das Werkzeug ist schwer und kann durch den Einsatz oder durch

Schärfen heiß werden. Sie können sich die Hände verbrennen, sich an

den Segmenten schneiden bzw. reißen oder quetschen.

Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen!

Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Die Bohrspindel hat Rechtsgewinde.

Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 32, der an

der Bohrspindel angesetzt wird. Lösen Sie die Bohrkrone niemals mit

(Hammer-)Schlägen, da so die Kernbohrmaschine beschädigt wird. Etwas

wasserfestes Fett, aufgetragen auf dem Bohrspindelgewinde und ein

Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der

Bohrkrone.

Betreiben der Bohreinheit

Um die Maschine sicher zu betreiben, beachten Sie bitte folgende

Hinweise:

Angaben zum Einsatzort

Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang

behindern könnte.

Achten Sie auf ausreichende Beleuchtung des Einsatzortes.

Halten Sie die angegebenen Bedingungen für den Anschluss an die

Stromversorgung ein.

Verlegen Sie die Elektroleitungen so, dass eine Beschädigung durch

das Werkzeug ausgeschlossen ist.

Vergewissern Sie sich, dass Sie ständig ausreichend Sicht auf den

Arbeitsbereich haben und jederzeit alle erforderlichen

Bedienungselemente und Sicherheitseinrichtungen erreichen können.

Halten Sie andere Personen von Ihrem Arbeitsbereich fern, um Unfälle

zu vermeiden.

Raumbedarf für Betrieb und Wartung

Halten Sie wenn möglich ca. 2 m um die Maschine für Betrieb und Wartung

frei, so dass Sie sicher arbeiten können und bei Betriebsstörungen sofort

eingegriffen werden kann.

Vorbereitung

Wenn Sie in Blöcke bohren, stellen Sie sicher, dass die Blöcke gut

verankert und befestigt sind.

Bevor Sie in tragende Teile bohren, vergewissern Sie sich, dass Sie die

Statik nicht verletzen. Befolgen Sie die Anweisungen der für die

Planung verantwortlichen Fachleute.

Stellen Sie sicher, dass Sie weder Gas- bzw. Wasserleitungen, noch

Stromkabel beim Bohren beschädigen können.

Vergewissern Sie sich, dass Sie keine Metallteile der Maschine

während des Bohrens von Wänden und Böden, wo Stromkabel unter

Wasser liegen könnten, berühren.

Stellen Sie sicher, dass der Bohrkern beim Herausfallen niemanden

verletzen bzw. nichts beschädigen kann. Beräumen und sichern Sie

den Arbeitsbereich.

Falls der Bohrkern beim Herausfallen Schäden verursachen könnte,

bauen Sie eine entsprechende Vorrichtung auf, die den Kern

zurückhält.

Vergewissern Sie sich, dass die Bohrkrone richtig befestigt ist.

Setzen Sie in Abhängigkeit vom zu bearbeitenden Material das richtige

Werkzeug ein.

Befestigung des Bohrständers

Das Diamantkernbohrgerät EBM 300/3 P darf nur in einem Bohrständer

montiert betrieben werden.

Da der Bohrständer nicht Bestandteil des Lieferumfanges ist, weisen wir auf

einige wichtige Befestigungsvarianten hin.

Beachten Sie bitte hierzu die Betriebsanleitung für den Bohrständer.

Vakuumbefestigung:

Achten Sie bei der Vakuumbefestigung auf ein ausreichend hohes Vakuum

(min. – 0,8 bar). Sorgen Sie dafür, dass die Dichtungen nicht verschlissen

sind.

Achtung! Nicht für Wand- und Deckenbohrungen!

Vergessen Sie nicht, dass man die Nivellierschraube nur bis zu einem

gewissen Punkt herausdrehen kann, um das Vakuum nicht zu

zerstören.

Dübelbefestigung:

Die am häufigsten angewendete Befestigungsart ist die Dübelbefestigung.

Benutzen sie möglichst Metalldübel. Der Dübeldurchmesser darf nicht

kleiner als 12 mm sein.

Um die Bohreinheit richtig zu befestigen, benötigen Sie das

Befestigungs- Set (Bestell Nr. 35721)

Bohren Sie ein Loch mit Durchmesser 15 mm, 50 mm tief und befreien

Sie dieses von Staub.

Setzen Sie einen Dübel ein und spreizen Sie diesen mit Hilfe des

Setzeisens auf.

Schrauben Sie die Gewindestange in den Dübel.

Stellen Sie die Bohreinheit mit dem Langloch im Fuß auf die

Gewindestange.

Legen Sie die Scheibe auf und schrauben Sie die Flügelmutter ganz

fest.

Justieren Sie die Bohreinheit mittels der vier Schrauben in der

Fußplatte.

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de EIBENSTOCK

EIBENSTOCK

EIBENSTOCK BST 300 V Manual de usuario

EIBENSTOCK

EIBENSTOCK EBS 125.4 O Manual de usuario

EIBENSTOCK

EIBENSTOCK ETR 350 Manual de usuario

EIBENSTOCK

EIBENSTOCK EMF 150.1P Manual de usuario

EIBENSTOCK

EIBENSTOCK EZR 22 R R Manual de usuario

EIBENSTOCK

EIBENSTOCK EHR 20 / 2.5 S Manual de usuario

EIBENSTOCK

EIBENSTOCK EDS 181 Manual de usuario

EIBENSTOCK

EIBENSTOCK EBS 120.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EPG 400 Manual de usuario

EIBENSTOCK

EIBENSTOCK EPF 200-3 Manual de usuario

EIBENSTOCK

EIBENSTOCK EFB 152 PX Manual de usuario

EIBENSTOCK

EIBENSTOCK EHR 18.1 S SET Manual de usuario

EIBENSTOCK

EIBENSTOCK EPO 1401 Manual de usuario

EIBENSTOCK

EIBENSTOCK ETR 230 Manual de usuario

EIBENSTOCK

EIBENSTOCK EPG 400 A Manual de usuario

EIBENSTOCK

EIBENSTOCK EPF 1503 Manual de usuario

EIBENSTOCK

EIBENSTOCK TwinMix 1800 Manual de usuario

EIBENSTOCK

EIBENSTOCK MXT 100.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EHR 23/2.4 S Manual de usuario

EIBENSTOCK

EIBENSTOCK END 40 A Manual de usuario

EIBENSTOCK

EIBENSTOCK EMF 180.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EZR 23 R Manual de usuario

EIBENSTOCK

EIBENSTOCK EOF 100.1 Manual de usuario

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
