Краткое руководство по установке

DGS-1024C

24-Port 10/100/1000 Mbps Unmanaged Switch

Quick Installation Guide

Неуправляемый коммутатор с 24 портами 10/100/1000Base-T,

функцией энергосбережения и поддержкой QoS

ENGLISH

About This Guide

The D-Link DGS-1024C 24-Por t 10/100/1000

Mbps Unmanaged Ethernet Switch is a standalone

plug-and-play device. This Quick Installation

Guide gives step-by-step instructions for setting

up the device. The model you have purchased may

appear slightly different from the images shown

in this guide.

Package Contents

These are the items included with your purchase:

• D-Link DGS-1024C

• AC power cord

• Four rubber feet

• Screws and two mounting brackets

• Quick Install Guide

• Warranty card

If any of the above items are missing, please contact

your D-Link reseller for replacement.

Before Connecting to the

Network

As with any electronic device, you should place

the equipment where it will not be subjected to

extreme temperatures, humidity, or electromagnetic

interference. Speciﬁcally, the site you select should

meet the following requirements:

A. Install the D-Link DGS-1024C in a fairly

cool and dry place. See the Technical

Speciﬁcations page in the manual for the

acceptable operation temperature and humidity

ranges.

B. Install the switch in a site free from vibration, dust,

and direct sunlight.

C. Leave at least 10cm of space on the left and right

hand side of the switch for ventilation.

D. Visually inspect the power cable and ensure that

it is ﬁrmly inserted into a suitable power outlet.

Switch Installation

The D-Link DGS-1024C can easily be mounted

in an EIA standard size 19-inch rack which

can be placed in a wiring closet with other

equipment or placed on a desktop or shelf.

Desktop or Shelf Installation

When installing the switch on a desktop or shelf,

use the rubber feet provided. Position and apply

the rubber feet to the bottom corners of the D-Link

DGS-1024C switch.

Rack Installation

To install in a rack, attach the mounting brackets to

the switch’s side panels (one on each side) and

secure them with the screws provided. Then, use the

hardware provided with the equipment rack to mount

the switch in the rack.

ENGLISH

Connecting the D-Link

DGS-1024C to Your Network

A. Power

The switch can be used with AC power sources 100

- 240 VAC, 50 - 60 Hz. The switch’s power supply will

adjust to the local power source automatically and may

be turned on without having any or all LAN segment

cables connected.

B. Ethernet

These ports support network speeds of 10/100/1000

Mbps and can operate in half-duplex and full-duplex

transfer modes. These ports also support automatic

MDI/MDIX crossover detection, which gives the switch

true 'plug and play' capabilities. Just connect any

network cable between the switch and the device, and

the switch will automatically detect the settings of the

device and adjust itself accordingly.

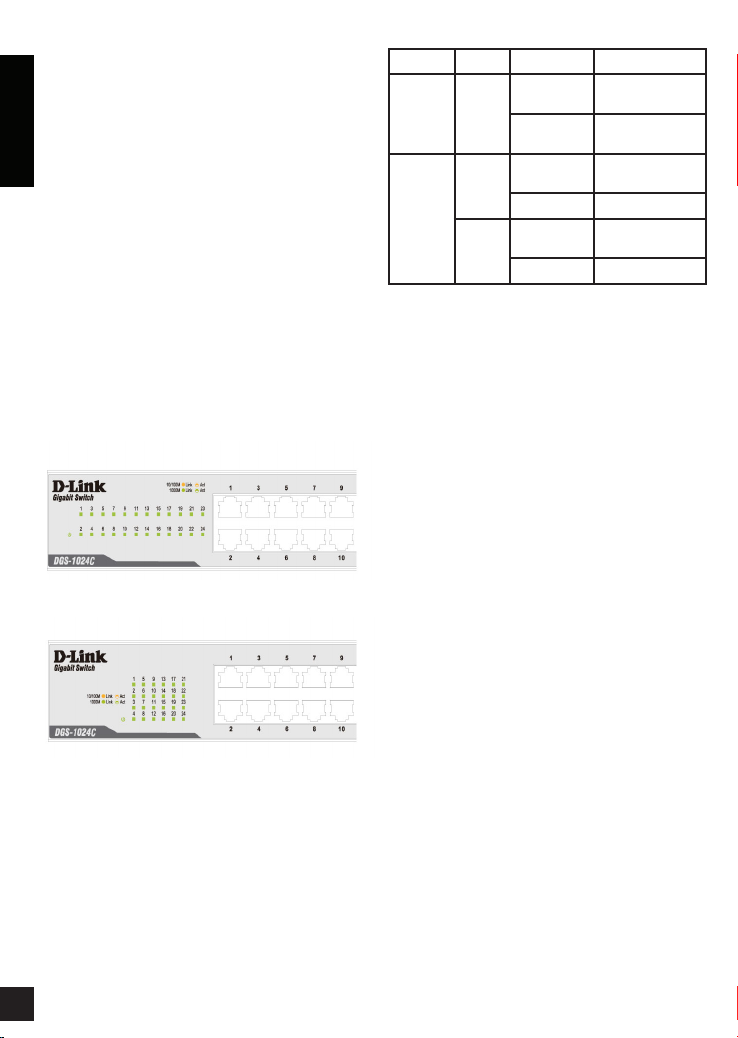

LED Indicators

The LED indicators allow you to monitor, diagnose,

and troubleshoot potential problems with the switch,

connection, or attached devices.

LED Color State Description

Power

(system) Green

Solid Light Device is powered

Light off Device is powered

off

Link/Act/

Speed

(port)

Green

Solid Light Device connected

at 1000 Mbps

Blinking Activity on the port

Amber

Solid Light Device connected

at 10/100 Mbps

Blinking Activity on the port

Additional Information

Additional help and product information is available

online at http://www.dlink.com/.

Warranty Information

Please visit http://warranty.dlink.com/ for warranty

information for your region.

Trademarks or registered trademarks are the property

of their respective holders.Software and speciﬁcations

subject to change without notice.

DGS-1024C/B

DGS-1024C/A

РУССКИЙ

ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических повреждений.

Устройство должно быть использовано только по назначению, в соответствии с

с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, не запыленном

и хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от 0 °С до +40 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно также быть заземлено, если это предусмотрено конструкцией

корпуса или вилки на кабеле питания.

Срок службы устройства - 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет

один год.

Вне зависимости от даты продажи гарантийный срок не может

превышать 2 года с даты производства изделия, которая определяется

по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке

с техническими данными.

Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016,

H - 2017, I - 2018, J - 2019, 0 - 2020.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь,

С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный

центр или группу технической поддержки D-Link.

РУССКИЙ

О данном руководстве

Неуправляемый коммутатор D-Li nk DGS-1024C

с 24 портами 10/100/1000Base-T является

автономным устройством с поддержкой

Plug-and-play. Данное руководство содержит

пошаговые инструкции по установке устройства.

Помните, что приобретенная Вами модель

может незначительно отличаться от

изображенной на иллюстрациях.

Комплект поставки

В комплект поставки входит следующее:

• Коммутатор D-Link DGS-1024C

• Кабель питания

• 4 резиновые ножки

• Винты и 2 кронштейна для монтажа в

стойку

• Краткое руководство по установке

• Гарантийный талон

Если что-либо из вышеперечисленного

отсутствует, обратитесь к Вашему поставщику.

Перед подключением к

сети

Разместите коммутатор в месте, защищенном от

воздействия сильных электромагнитных полей,

влажности и высоких температур. Соблюдайте

следующие меры предосторожности:

A. Установите DGS-1024C в сухом и

прохладном месте с допустимым значением

температур и влажности.

Б. Установите коммутатор в месте,

защищенном от воздействия вибрации, пыли

и прямых солнечных лучей.

В. Оставьте как минимум 10 см свободного

пространства вокруг коммутатора для

обеспечения нормальной вентиляции.

Г. Осмотрите кабель питания переменного

тока и убедитесь в безопасности его

Установка коммутатора

Коммутатор DGS-1024C может быть

установлен в 19-дюймовую стойку EIA или

размещен на столе или полке.

Установка на стол или

полку

При установке коммутатора на стол или полку

необходимо прикрепить входящие в комплект

поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам.

Установка в стойку

Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте кронштейны с

помощью входящих в комплект поставки винтов.

Затем установите коммутатор в стойку и закрепите

его с помощью винтов, входящих в комплект

подключения к соответствующему разъему

на задней панели коммутатора.

поставки стойки.

РУССКИЙ

Подключение

DGS-1024C к сети

A. Питание

Подключите кабель питания переменного тока

к соответствующему разъему на задней панели

коммутатора и к электрической розетке.

Б. Ethernet

Порты коммутатора поддерживают скорость

полнодуплексном режимах. Также порты

поддерживают автоматическое определение

полярности MDI/MDIX и технологию

Plug-and-play. Подключите любой Ethernet-кабель

к коммутатору и к сетевому устройству.

Коммутатор автоматически определит

параметры устройства и выполнит

соответствующие настройки.

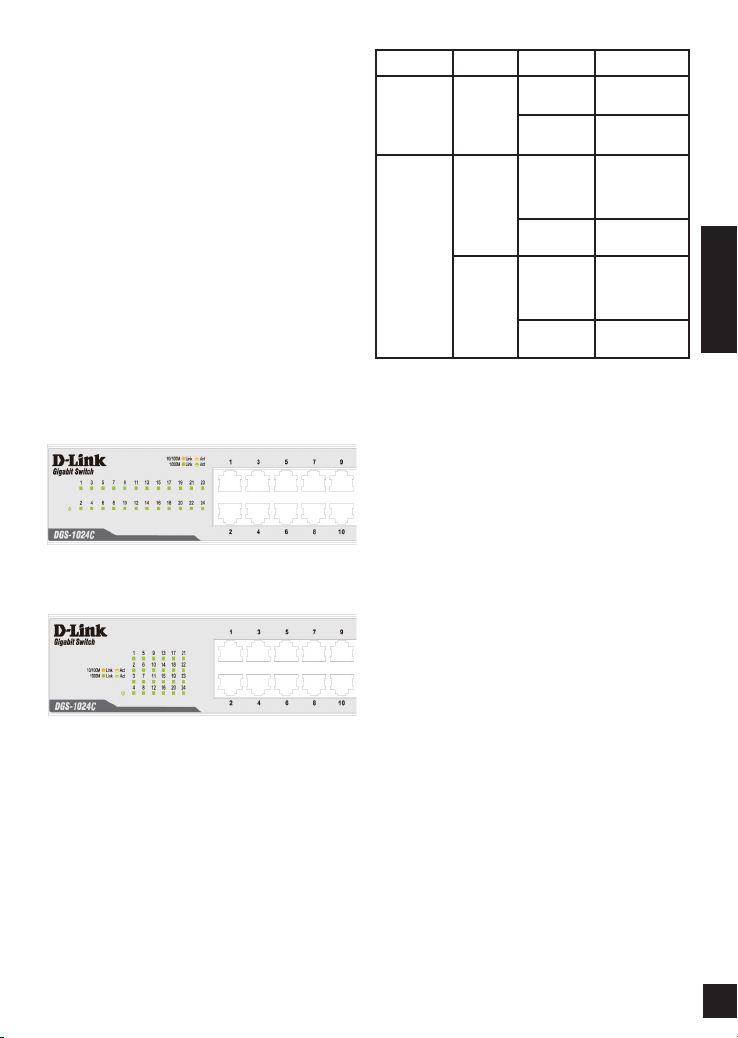

Индикаторы

С помощью панели индикаторов можно

осуществлять диагностику соединений на

коммутаторе.

Индикатор Цвет Состояние Описание

Power

Зеленый

Горит Питание

включено

Не горит Питание

выключено

Link/Act/

Speed

(на порт)

Зеленый

Горит

К порту

устройство

на скорости

1000 Мбит/ с

Мигает

На порту выполняется

прием или

Желтый

Горит

Мигает

передачи данных 10 Мбит/с, 100 Мбит/с и

1000 Мбит/с и могут работать в полу- и

подключено

передача данных

К порту

устройство

на скорости

подключено

10/100 Мбит/с

На порту выполняется

прием или

передача данных

Дополнительная

информация

Для получения дополнительной информации о

продукте посетите Web-сайт http://www.dlink.ru/.

DGS-1024C/B

DGS-1024C/A

РУССКИЙ

Технические

характеристики

Стандарты

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

Управление потоком IEEE 802.3x

IEEE 802.3az Energy Efficient Ethernet (EEE)

Скорость передачи данных

Ethernet:

10 Мбит/с (полудуплекс)

20 Мбит/с (полный дуплекс)

Fast Ethernet:

100 Мбит/с (полудуплекс)

200 Мбит/с (полный дуплекс)

Питание

100-240 В переменного тока, 50/60 Гц

Размеры (Д x Ш x В)

280 x 180 x 44 мм (DGS-1024C/B)

282,2 x 178 x 44,5 мм (DGS-1024C/A)

Индикаторы

Link/Activity/Speed (на порт)

Power

Температура

Рабочая температура: 0 ~ 40 °C

Температура хранения: -40 ~ 70 °C

При эксплуатации: 10% ~ 90% без конденсата

При хранении: 5% ~ 95% без конденсата

Сертификаты

CE Class B, CE (LVD 2006/95/EC)

Интерфейсы

24 порта 10/100/1000Base-T

Вес

1,35 кг (DGS-1024C/B)

1,14 кг (DGS-1024C/A)

Влажность

IEEE 802.1p QoS (8 очередей, Strict Mode)

Автоматическое определение MDI/MDIX на

всех портах

Автосогласование скорости на каждом порту

IEEE 802.3ab 1000Base-T

Gigabit Ethernet:

2000 Мбит/с (полный дуплекс)

Производительность

Коммутационная матрица: 48 Гбит/с

Метод коммутации: Store-and-forward

Размер таблицы MAC-адресов:

8K записей (DGS-1024C/B)

16K записей (DGS-1024C/A)

Буфер пакетов: 512 КБ

Потребляемая мощность

В режиме ожидания:

4,4 Вт (DGS-1024C/B)

6,5 Вт (DGS-1024C/A)

Максимальная:

15,4 Вт (DGS-1024C/B)

13,5 Вт (DGS-1024C/A)

Тепловыделение

Максимальное:

52,54 БТЕ/час (DGS-1024C/B)

46,04 БТЕ/час (DGS-1024C/A)

MTBF (часы)

302 287 (DGS-1024C/B)

Защита от статического электричества

На всех Ethernet-портах до 4 кВ (DGS-1024C/B)

На всех Ethernet-портах до 2 кВ (DGS-1024C/A)

Уровень шума

0 дБ (пассивная система охлаждения)

247 291 (DGS-1024C/A)

Метод «Back pressure» в режиме полудуплекса

Макс. скорость перенаправления

64-байтных пакетов: 35,712 Mpps

Jumbo-фрейм: 9 216 байт

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,

кроме официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Уполномоченный представитель, импортер:

ООО “Д-Линк Трейд”

390043, г. Рязань, пр. Шабулина, д.16

Россия

Москва, Графский переулок, 14

Тел. : +7 (495) 744-00-99

E-mail: [email protected]

Україна

Київ, вул. Межигірська, 87-А

Тел.: +38 (044) 545-64-40

E-mail: [email protected]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: +373 (22) 80-81-07

E-mail:[email protected]

Беларусь

Мінск, пр-т Незалежнасці, 169

Тэл.: +375 (17) 218-13-65

E-mail: [email protected]

Қазақстан

Алматы, Құрманғазы к-cі,143 үй

Тел.: +7 (727) 378-55-90

E-mail: [email protected]

Հայաստան

Երևան, Դավթաշեն 3-րդ

թաղամաս, 23/5

Հեռ.՝ +374 (10) 39-86-67

Էլ. փոստ՝ [email protected]

Latvija

Rīga, Lielirbes iela 27

Tel.: +371 (6) 761-87-03

E-mail: [email protected]

Lietuva

Vilnius, Žirmūnų 139-303

Tel.: +370 (5) 236-36-29

E-mail: [email protected]

Eesti

E-mail: [email protected]

Türkiye

Uphill Towers Residence A/99

Ataşehir /ISTANBUL

Tel: +90 (216) 492-99-99

Email: [email protected]

לארשי

20 םימישגמה 'חר

ןולטמ תירק

הווקת חתפ

072-2575555

[email protected]

Тел.: +7 (4912) 575-305

Изготовитель:

Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху 3-Роуд, N 289

РУССКИЙ

Tabla de contenidos

Otros manuales de Cambiar de D-Link

D-Link

D-Link xStack DGS-3120 Series Manual de instrucciones

D-Link

D-Link DWS-1008 Manual de instrucciones

D-Link

D-Link xStack Manual de usuario

D-Link

D-Link Dis-200G Series Manual de instrucciones

D-Link

D-Link DGS-1216T - Switch Manual de usuario

D-Link

D-Link DGS-1008G Manual de usuario

D-Link

D-Link DFE-908x Manual de usuario

D-Link

D-Link DUB-H7 - Hub - USB Manual de usuario

D-Link

D-Link Web Smart Switch DGS-1210-28 Manual de usuario

D-Link

D-Link DES-6000 Series Manual de usuario

D-Link

D-Link DGS-3000 series Manual de usuario

D-Link

D-Link DKVM-8E Manual de usuario

D-Link

D-Link xStack DGS-3427 Manual de usuario

D-Link

D-Link EasySmart DGS-1100-16 Manual de usuario

D-Link

D-Link DGS-3000-10L Manual de usuario

D-Link

D-Link xStack DES-3800 Series Manual de usuario

D-Link

D-Link DKVM-4U Manual de usuario

D-Link

D-Link DSL-6740U Manual de usuario

D-Link

D-Link DES-1105 - Desktop Switch Manual de usuario

D-Link

D-Link xStack DXS-3350SR Manual de usuario

D-Link

D-Link DGS-1024C Manual de usuario

D-Link

D-Link KOMFY Manual de usuario

D-Link

D-Link DGS-1248T - Switch Manual de usuario

D-Link

D-Link DES-3528 - xStack Switch - Stackable Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manual de usuario
