Quick Installation Guide

DES-1005D/DES-1008D

DES-1005D

DES-1008D

CD-ROM

with Product Document

These are the items included with your DES-1005D / DES-1008D purchase:

Notice Before Setting Up the DES-1005D / DES-1008D

Check Your Package Contents

5 / 8-Port 100/10 Mbps Fast Ethernet Switch

The setup of the Switch can be performed using the following steps:

A. Install the DES-1005D / DES-1008D in a fairly cool and dry place. See Technical

Specication for the acceptable operation temperature and humidity ranges.

B. Install the Switch in a site free from strong electromagnetic source, vibration, dust, and

direct sunlight.

C. Leave at least 10cm of space at the left and right hand side of the Switch for ventilation.

D. Visually inspect the DC power jack and make sure that it is fully secured to the power

adapter.

Quick Installation Guide

DC Power Adapter

Note :

Using a power supply with a different voltage rating will

damage and void the warranty of this product.

Do not stack any device on top of the Switch.

Connecting the DES-1005D / DES-1008D 100/10 Mbps Fast

Ethernet Switch to Your Network

DES-1005D DES-1008D

2 3

A. Power:

Power is supplied through an external DC power adapter. Since the switch does not

include a power switch, plugging its power adapter into a power outlet will immediately

power it on.

B. Fast Ethernet Ports:

These ports support network speeds of either 10 Mbps or 100 Mbps, and can operate

in half- and full- duplex transfer modes. These ports also support automatic MDI/MDIX

crossover detection, which gives the Switch true, “plug and play” capabilities. Just

connect any network cable between the Switch and the device, and The Switch will

automatically detect the settings of the device and adjust itself accordingly.

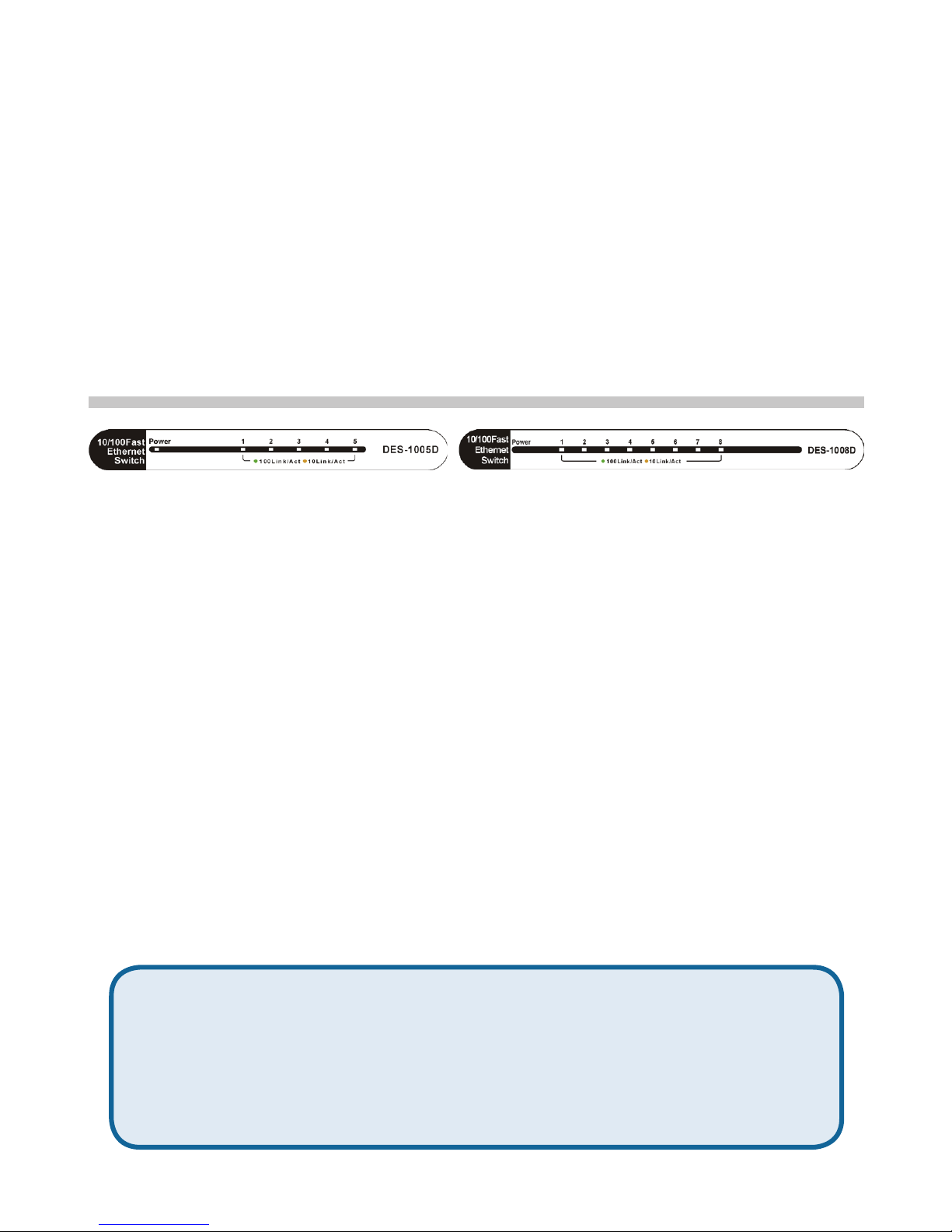

LED Indicators

The LED Indicators will allow you to monitor, diagnose and troubleshoot any potential

problem with the switch, connection or attached devices.

A. System Power:

This indicator lights green when the Switch is receiving power, otherwise, it is off.

B. Link / Act:

The “100 LINK/ACT,10 LINK/ACT” LED indicator lights green for hookup to 100 Mbps

speed or light amber for hookup to 10 Mbps speed.

DES-1005D DES-1008D

Technical Support

D-Link UK & Ireland Technical Support over the Telephone:

08456 12 0003 (United Kingdom)

BT 3ppm peak, 1.5ppm off peak, 0.5ppm weekends. (UK Pence per mintue). Other carriers could be

lower. Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm

+1890 886 899 (Ireland)

€0.05ppm peak, €0.045ppm off peak Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm

D-Link UK & Ireland Technical Support over the Internet:

http://www.dlink.co.uk

ftp://ftp.dlink.co.uk

Installationsanleitung

DES-1005D/DES-1008D

DES-1005D

DES-1008D

CD-ROM

mit Handbuch

Die folgenden Artikel gehören zum Lieferumfang des DES-1005D / DES-1008D:

DES-1005D / DES-1008D Fast Ethernet Switch einrichten

Lieferumfang überprüfen

5 / 8-Port 100/10 MBit/s Fast Ethernet Switch

Beachten Sie beim Aufstellen des Geräts folgende Hinweise:

A. Stellen Sie den DES-1005D / DES-1008D an einem kühlen und trockenen Ort

auf. Zulässige Werte für Betriebstemperatur und Luftfeuchtigkeit nden Sie in den

technischen Daten.

B. Der DES-1005D / DES-1008D darf keinen starken Magnetfeldern (z. B. in der Nähe von

Motoren), Vibrationen, Staub oder direktem Sonnenlicht ausgesetzt werden.

C. An Vorder- und Rückwand des Geräts müssen mindestens 10 cm Platz gelassen

werden, um Überhitzung zu vermeiden.

D. Vergewissern Sie sich, dass der Netzstecker unbeschädigt ist und sicher in der

Steckdose sitzt.

Installationsanleitung Netzteil Gleichstrom

Hinweis :

Die Verwendung eines Netzteils mit abweichender

Spannung führt zur Beschädigung des Geräts und

zum Erlöschen der Garantie.

DES-1005D / DES-1008D Fast Ethernet Switch mit dem

Netzwerk verbinden

Stellen Sie kein anderes Gerät auf den Switch.

DES-1005D DES-1008D

4 5

A. Stromanschluss (DC):

Der Strom wird durch das externe Netzteil geliefert. Im Kapitel “Technische Daten”

des Handbuches nden Sie nähere Angaben über die Stromversorgung.. Da der

Switch keinen Ein- und Ausschalter besitzt, wird er durch das Einstecken des Netzteil-

Stromkabels in eine Steckdose direkt eingeschaltet.

B. Fast Ethernet Anschlüsse:

Diese Anschlüsse unterstützen sowohl 10 Mbit/s und 100 Mbit/s als auch Halbduplex-

und Vollduplex-Betrieb. Darüberhinaus warden gekreuzte Verbindungen (MDI-II/-X)

automatisch erkannt und angepasst Sie brauchen den Switch und das Endgerät nur

über ein Netzwerkabel zu verbinden und der Switch wird automatisch die Anpassung

an die Geräteeinstellungen vornehmen.

LED-Anzeigen

Die LED-Anzeigen erlauben Ihnen die Überwachung, die Diagnose und Fehlersuche bei

Problemen mit dem Switch, den Verbindungen oder mit den angeschlossenen Geräten.

A. Betriebsanzeige (System Power):

Die Betriebsanzeige leuchtet grün wenn der Strom angeschlossen ist, sonst bleibt sie

dunkel.

B. Aktivitätsanzeige (Link / Act):

Die LED-Anzeige „100 LINK/ACT, 10 LINK/ACT” leuchtet grün bei einer Verbindung

mit 100 MBit/s bzw. gelb bei einer Verbindung mit 10 MBit/s.

DES-1005D DES-1008D

Technische Unterstützung

Web: http://www.dlink.de

E-Mail: [email protected]

Telefon: +49 (1805)2787 0,14€ pro Minute

Guide d’installation rapide

DES-1005D/DES-1008D

DES-1005D

DES-1008D

CD-ROM

avec documentation

produit

Voici les éléments qui se trouvent dans l’emballage du DES-1005D / DES-1008D:

Avant de congurer le switch DES-1005D / DES-1008D

Fast Ethernet

Vérication du contenu de l'emballage

5 / 8-Port 100/10M NWay Fast Ethernet Switch

Pour congurer ce switch, vous pouvez procéder de la manière suivante:

A. Installez le

DES-1005D / DES-1008D

dans un lieu frais et sec. Reportez-vous aux

spécications techniques pour connaître les plages de température de fonctionnement

et d’humidité admises.

B. Installez le switch à l’abri de toute source électromagnétique puissante, de toute

vibration, de la poussière et de la lumière directe du soleil.

C. Laissez un espace de 10 cm minimum à gauche et à droite du switch pour garantir

une ventilation correcte.

D. Inspectez visuellement la prise d’alimentation en courant continu et assurez-vous

qu’elle est correctement reliée à l’adaptateur secteur.

Guide d'installation

rapide Adaptateur secteur

continu

Remarque :

Le fait d’utiliser un adaptateur de tension

différente risque d’endommager le produit et

d’en annuler la garantie.

Connexion du switch DES-1005D / DES-1008D Fast Ethernet à

votre réseau

Ne posez aucun équipement sur le switch.

DES-1005D DES-1008D

6 7

A. Prise d’alimentation en courant continu:

L’alimentation est assurée par une prise d’alimentation en courant continu externe.

Reportez-vous aux spécications techniques pour connaître la tension d’entrée en

courant continu. Le switch n’est équipé d’aucun interrupteur d’alimentation. Il s’allume

donc dès que l’adaptateur secteur est raccordé à une prise de courant.

B. Ports Fast Ethernet:

Ces ports prennent en charge des vitesses de transmission de 10 Mbps ou de 100

Mbps. Ils s’exécutent en mode de transfert bidirectionnel à l’alternat ou simultané.

Ils prennent également en charge la détection croisée MDI/MDIX automatique, qui

offre au switch de véritables fonctionnalités “plug and play”. Raccordez simplement le

périphérique au switch à l’aide d’un câble réseau. Le switch détecte automatiquement

les paramètres du périphérique et s’ajuste en conséquence.

Voyants

Les diodes vous permettent de visualiser, diagnostiquer et dépanner tout problème

éventuel avec le switch, une connexion ou des produits attachés.

A. System Power (Alimentation):

Ce voyant vert s’allume lorsque le switch est alimenté ; dans le cas contraire, il reste

éteint.

B. Link/Act (connexion/activité):

Le voyant “100 LINK/ACT,10 LINK/ACT” s’allume vert lorsque la vitesse est 100

Mbps et s’allume orange pour la vitesse 10 Mbps.

DES-1005D DES-1008D

Assistance technique

Assistance technique D-Link par téléphone : 0 820 0803 03

0,12 €/min Hours : Monday - Friday 9h to 13h and 14h to 19h Saturday 9h

to 13h and from 14h to 16h

Assistance technique D-Link sur internet :

http://www.dlink.fr

e-mail : [email protected]

Guía de instalación rápida

DES-1005D/DES-1008D

DES-1005D

DES-1008D

CD-ROM

con documentación

del producto.

Estos son los elementos incluidos con el DES-1005D / DES-1008D:

Antes de congurar el conmutador Fast Ethernet

DES-1005D / DES-1008D

Comprobar el contenido del paquete

5 / 8-Port Conmutador Fast Ethernet a 100/10 Mbps de 5 puertos

La conguración del conmutador se realiza siguiendo los pasos que se indican a

continuación:

A. Instale el

DES-1005D / DES-1008D

en un lugar fresco y seco. En las Especicaciones

técnicas se indica el rango aceptable de temperatura y humedad de funcionamiento.

B. Instale el conmutador en un lugar en el que no haya potentes fuentes

electromagnéticas, vibraciones ni polvo, y en el que no reciba la luz solar directa.

C. Deje al menos 10 cm de espacio libre a ambos lados del conmutador para la

ventilación.

D. Compruebe visualmente el jack de alimentación DC y asegúrese de que está

correctamente conectado al adaptador de alimentación.

Guía rápida de

instalación. Adaptador de

alimentación

Nota :

El uso de una fuente de alimentación con distinto

voltaje puede ser perjudicial y anular la garantía

de este producto.

Conexión del conmutador Fast Ethernet

DES-1005D / DES-1008D a la red

No ponga nada sobre el conmutador.

DES-1005D DES-1008D

8 9

A. Jack de alimentación DC:

La corriente se suministra a través de un adaptador de alimentación DC externo. En el

apartado de Especicaciones técnicas se encuentra la información sobre el voltaje de

entrada de la corriente DC.

Puesto que el conmutador no dispone de un botón de encendido/apagado, al conectar

el adaptador de alimentación a una base de corriente, se encenderá el conmutador.

B. Puertos Fast Ethernet:

Estos puertos admiten velocidades de red de 10 Mbps o 100 Mbps, y pueden funcionar

en modo de transferencia half-duplex y full-duplex. Además admiten detección MDI/

MDIX crossover automática, que le da al conmutador reales capacidades «plug and

play». Con solo conectar cualquier cable de red entre el conmutador y el dispositivo,

el conmutador automáticamente detectará los parámetros del dispositivo y se ajustará

convenientemente.

Indicadores LED

Los indicadores LED le permiten monitorizar, realizar diagnósticos y solucionar problemas

con el conmutador, la conexión o los dispositivos que estén conectados.

A. Alimentación del sistema:

Este indicador se ilumina en verde cuando el conmutador recibe corriente; si no, está

apagado.

B. Enlace/Actividad:

El indicador LED “100 LINK/ACT, 10 LINK/ACT” se ilumina en verde para indicar la

conexión a una velocidad de 100 Mbps o en ámbar si la velocidad de la conexión es de

10 Mbps.

DES-1005D DES-1008D

Asistencia Técnica

Asistencia Técnica de D-Link por teléfono: +34 902 30 45 45

0,067 €/min

Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00

http://www.dlink.es

email: [email protected]

Guida di Installazione Rapida

DES-1005D/DES-1008D

DES-1005D

DES-1008D

CD-ROM con la

documentazione del

prodotto

La confezione del dispositivo DES-1005D / DES-1008D contiene i seguenti componenti:

Informazioni preliminari per la congurazione dello switch

Fast Ethernet DES-1005D / DES-1008D

Contenuto del pacchetto

5 / 8-Port 100/10M NWay Fast Ethernet Switch

La procedura di congurazione dello switch prevede i seguenti passi:

A. Installare il dispositivo

DES-1005D / DES-1008D

in un luogo adeguato e fresco. Nelle

speciche tecniche sono riportati gli intervalli operativi per la temperatura e l’umidità

B. Installare lo switch in un luogo privo di forti campi elettromagnetici, vibrazioni, polvere

o luce solare diretta.

C. Lasciare almeno dieci centimetri di spazio libero a sinistra e a destra dello switch per

permettere una corretta ventilazione.

D. Controllare il connettore del cavo di alimentazione CC e vericare che sia

correttamente collegato al trasformatore.

Manuale rapido

d’installazione

Alimentatore

Nota :

L’utilizzo di un trasformatore con voltaggio differente danneggia

il dispositivo e invalida la garanzia del prodotto.

Connessione dello switch Fast Ethernet

DES-1005D / DES-1008D alla rete

Non posizionare altri dispositivi sullo switch.

DES-1005D DES-1008D

Otros manuales para DES-1005D

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Enrutador de red de D-Link

D-Link

D-Link DSL-2750U Manual de usuario

D-Link

D-Link DIR-815 Manual de usuario

D-Link

D-Link DSL-2870B Manual de usuario

D-Link

D-Link DES-3326 Manual de usuario

D-Link

D-Link DIR-1935 Manual de usuario

D-Link

D-Link Whole Home Router 1000 Manual de usuario

D-Link

D-Link xStack DES-3200-10 Manual de usuario

D-Link

D-Link Air Xpert DI-774 Manual de usuario

D-Link

D-Link DIR-605L Manual de usuario

D-Link

D-Link DVA-G3672B Manual de usuario

D-Link

D-Link mydlink DSP-W215 Manual de usuario

D-Link

D-Link xStack DGS-3200-10 Manual de usuario

D-Link

D-Link DIR-822 Manual de usuario

D-Link

D-Link DSL-2750U Hoja de información del producto

D-Link

D-Link DIR-827 Manual de usuario

D-Link

D-Link DIR- 809 Manual de usuario

D-Link

D-Link DSL-224 Manual de usuario

D-Link

D-Link DKT-810 Manual de usuario

D-Link

D-Link DIR-602L Manual de usuario

D-Link

D-Link Covrax COVR-X1870 Manual de usuario

D-Link

D-Link DSL-2540B - ADSL2/2+ Modem With EN Router Manual de usuario

D-Link

D-Link xStack DES-3200 Series Manual de usuario

D-Link

D-Link DSR-500 Manual de usuario

D-Link

D-Link COVR-X1862 Instrucciones de instalación

Manuales populares de Enrutador de red de otras marcas

Allnet

Allnet ALL0333AU Manual de usuario

HomeSeer

HomeSeer HT-SEL Manual de usuario

Sercomm

Sercomm Genesis OC3505D Manual de usuario

Billion

Billion BIPAC 5102 Series Manual de usuario

TP-Link

TP-Link TD-8817 Manual de usuario

Motorola

Motorola MR1900 Manual de usuario

Digi

Digi IX14 Manual de usuario

Cisco

Cisco NCS 540 Manual

XAVi

XAVi X8821e Manual de usuario

BEC

BEC 6200WZL Manual de usuario

MikroTik

MikroTik hAP ac3 Series Manual de usuario

Korenix

Korenix JetNet 5428G Series Manual de usuario

NETGEAR

NETGEAR FS526T - Switch Manual de usuario

Korenix

Korenix JetNet 5710G Series Manual de usuario

Automated Logic

Automated Logic ZN551 Manual del propietario

Cisco

Cisco ASR 1000 Series Manual del operador

EnGenius

EnGenius ESR-9710 Manual de usuario

Cisco

Cisco 805 Series Instrucciones de funcionamiento y seguridad
