D-Link DCS-5222L Manual de usuario

HD WIRELESS N PAN & TILT NETWORK CAMERA

DCS-5222L

QUICK

INSTALLATION

GUIDE

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

DCS-5222L

ENGLISH

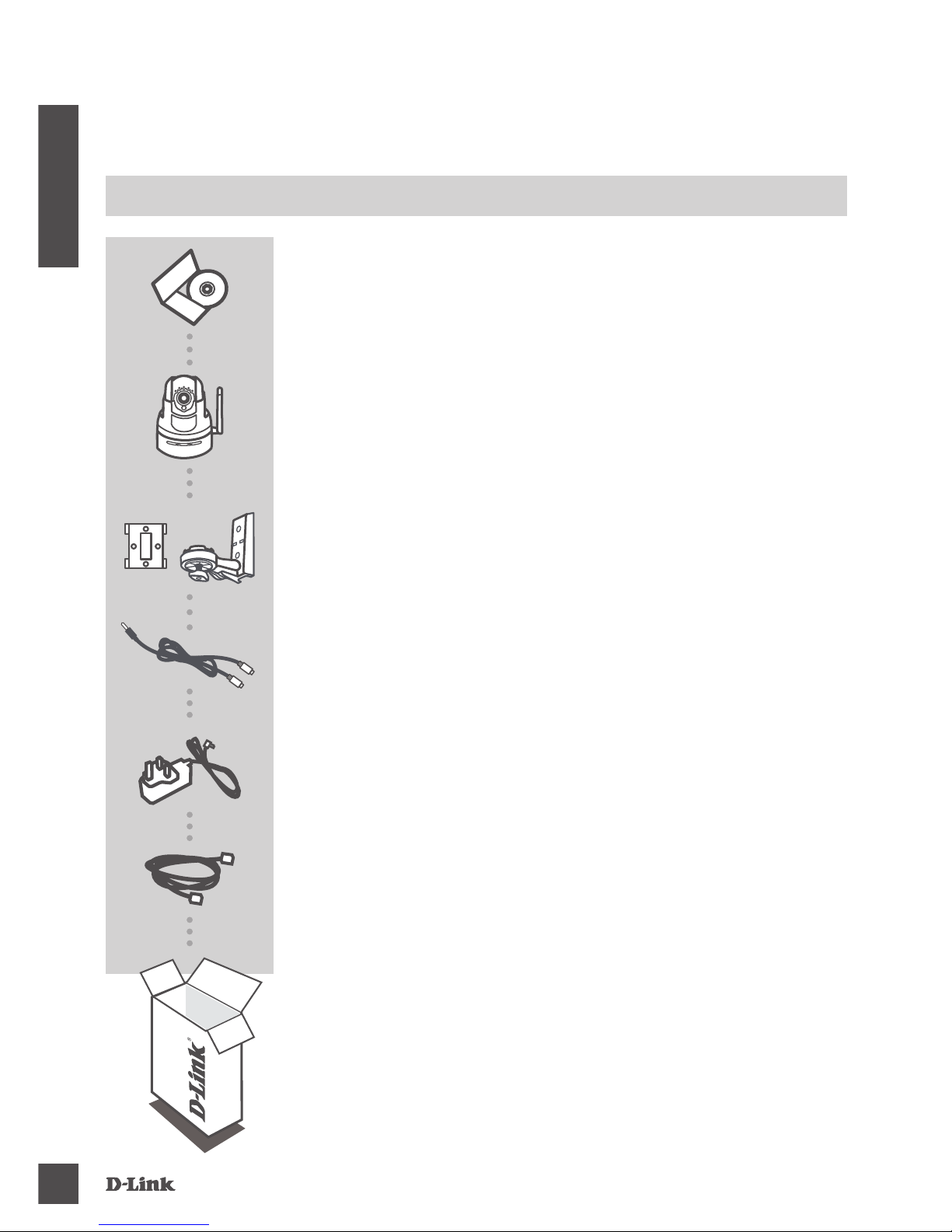

CONTENTS OF

PACKAGING

INSTALLATION CD

INCLUDES SETUP WIZARD & TECHNICAL MANUALS

HD WIRELESS N PAN & TILT NETWORK CAMERA

DCS-5222L

POWER ADAPTER

ADAPTER

MOUNTING KIT

FLUSH PLATE MOUNT AND ARTICULATED ARM MOUNT

AUDIO IN/OUT CABLE

CONNECT A MICROPHONE AND SPEAKER

ETHERNET CABLE (CAT5 UTP)

CONNECT THE CAMERA TO YOUR ROUTER DURING SETUP

If any of these items are missing from your packaging contact

your reseller.

DCS-5222L 3

ENGLISH

SYSTEM REQUIREMENTS

• A router (a D-Link Cloud Router is recommended)

• A broadband Internet connection

• An e-mail account (required to register for mydlink service)

• Computer with:

• Microsoft Windows®8/7/Vista/XP, or Mac with OS X 10.6 or higher

• PC with 1.3 GHz or above and at least 128 MB RAM

• Internet Explorer 7, Firefox 12, Safari 4, or Chrome 20 or higher version with Java installed

and enabled

• Existing 10/100 Ethernet-based network or 802.11g/n wireless network

PRODUCT SETUP

WINDOWS USER

Step 1:

Connect the included Ethernet cable to the network cable connector located on the bottom panel of

the DCS-5222L and attach it to the network.

Step 2:

Attach the external power supply to the DC power input connector located on the bottom panel of the

DCS-5222L and connect it to your wall outlet or power strip. Power is conrmed when the green LED

Power Indicator on the front of the base of the unit is lit.

Step 3:

Insert the DCS-5222L Driver CD in the CD-ROM drive. If the CD Autorun function does not

automatically start on your computer, go to Start > Run. In the run box type D:\autorun.exe (where D:

represents the drive letter of your CD-ROM drive) and click OK. When the autorun screen appears,

click Set up your Cloud Camera and follow the on-screen instructions.

Step 4:

Click on the Start button to start the wizard, and follow the instructions from the Installation Wizard to

nish setting up your camera.

DCS-5222L

ENGLISH

PRODUCT SETUP

MAC USER

Insert the Installation CD-ROM into your computer’s CD drive. On the desktop, open your CD drive

and double-click on the SetupWizard le.

SetupWizard

Within 20-30 seconds, the Setup Wizard will open, which will guide you step-by-step through the

installation process from connecting your hardware to conguring your camera and registering it with

your mydlink account.

Note: mydlink portal requires Java™ to function correctly.

For more guidelines, please refer to mydlink FAQ pages at https://eu.mydlink.com/faq/mydlink

WPS SETUP

Alternatively, you may create a WPS connection if your router or access point supports WPS. To

create a WPS connection:

Step 1:

Press and hold the WPS button on the side of the camera for three seconds. The blue WPS status

LED on the front of the base of the unit will blink.

Step 2:

Press the WPS button on your wireless router or access point within 60 seconds. On some routers,

you may need to log into the web interface and then click an onscreen button to activate the WPS

feature. If you are not sure where the WPS button is on your router or access point, please refer to

your router’s user manual.

The DCS-5222L will automatically create a wireless connection to your router. While connecting, the

green LED will ash and your camera will reboot.

DCS-5222L 5

ENGLISH

mydlink PORTAL

After registering your DCS-5222L camera with a mydlink account in the Camera Installation Wizard,

you will be able to remotely access your camera from the www.mydlink.com website. After signing in

to your mydlink account, you will see a screen similar to the following:

Step 1:

Open Internet Explorer and go to http://www.mydlink.com, then sign into mydlink.

Step 2:

Select your camera from the device list, and your camera’s Live View will appear.

TECHNICAL SUPPORT

United Kingdom (Mon-Fri) , Website: http://www.dlink.com

Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)

Ireland (Mon-Fri), Website: http://www.dlink.com

All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak times

DCS-5222L

DEUTSCH

PACKUNGS-

INHALT

INSTALLATIONS-CD

ENTHÄLT SETUP-ASSISTENTEN UND TECHNISCHE

HANDBÜCHER

HD WIRELESS N PAN & TILT NETWORK CAMERA

DCS-5222L

STROMADAPTER/NETZTEIL

ADAPTER

MONTAGESET

PLATTENBÜNDIGE MONTAGE UND GELENKARMMONTAGE

AUDIO-EIN-/AUSGANGSKABEL

SCHLIESSEN SIE EIN MIKROFON UND LAUTSPRECHER AN

ETHERNET-KABEL (CAT5 UTP)

SCHLIESSEN SIE DIE KAMERA AN IHREN ROUTER

WÄHREND DES SETUP-VORGANGS AN

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie

sich bitte an Ihren Fachhändler.

DCS-5222L 7

DEUTSCH

SYSTEMANFORDERUNGEN

• Ein (1) Router (es wird ein D-Link Cloud Router empfohlen)

• Eine Breitbandinternetverbindung

• Ein E-Mail-Konto (zur Registrierung für den mydlink Service erforderlich)

• Computer mit:

• Microsoft Windows®8/7/Vista/XP oder Mac mit OS X 10.6 oder höher

• PC mit 1,3 GHz oder höher und mindestens 128 MB RAM

• Internet Explorer 7, Firefox 12, Safari 4 oder Chrome 20 oder höher mit Java (installiert und

aktiviert)

• Vorhandenes 10/100 Ethernet-basiertes Netzwerk oder 802.11g/n Drahtlosnetzwerk

EINRICHTUNG DES PRODUKTS

WINDOWS-BENUTZER

Schritt 1:

Schließen Sie das Ethernet-Kabel an den Netzwerkkabelanschluss auf der Unterseite der

DCS-5222L an und verbinden Sie es mit dem Netzwerk.

Schritt 2:

Schließen Sie das externe Netzteil an den Gleichstromeingang auf der Rückseite der DCS-5222L an

und stecken Sie das Steckernetzteil in eine Wandsteckdose oder Steckdosenleiste (Sammelschiene).

Die Stromversorgung wird durch die grün leuchtende LED-Betriebsanzeige auf der Vorderseite am

Sockel des Geräts bestätigt.

Schritt 3:

Legen Sie die DCS-5222L Treiber-CD in das CD-ROM-Laufwerk ein. Sollte die CD auf Ihrem

Computer nicht automatisch ausgeführt werden, klicken Sie auf Start > Ausführen. Geben Sie

im Feld 'Ausführen' D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-

Laufwerks steht), und klicken Sie auf OK. Wenn das Autorun-Fenster erscheint, klicken Sie auf

Set up your Cloud Camera (Cloud-Kamera einrichten) und folgen Sie den Anweisungen auf dem

Bildschirm.

Schritt 4:

Klicken Sie auf Start, um den Assistenten zu starten, und folgen Sie den Anweisungen des

Installationsassistenten, um das Einrichten Ihrer Kamera fertig zu stellen.

DCS-5222L

DEUTSCH

EINRICHTUNG DES PRODUKTS

MAC-NUTZER

Legen Sie die Installations-CD-ROM in das Laufwerk Ihres Computers. Öffnen Sie auf dem Desktop

Ihr CD-Laufwerk und doppelklicken Sie auf die Datei SetupWizard.

SetupWizard

Innerhalb von 20-30 Sekunden wird der Setup-Assistent geöffnet. Er führt Sie schrittweise durch

den Installationsprozess, vom Anschließen Ihrer Hardware und Konguration Ihrer Kamera bis zur

Registrierung in Ihrem mydlink-Konto.

Hinweis: Das mydlink-Portal erfordert Java™, um funktionsgerecht verwendet werden zu können.

Weitere Informationen und Anleitungen nden Sie auf den mydlink-Seiten häug gestellter Fragen

(FAQ) unter https://eu.mydlink.com/faq/mydlink

WPS-SETUP

Als Alternative dazu können Sie auch eine Verbindung mithilfe von WPS herstellen, falls Ihr Router

oder Access Point WPS unterstützt. So stellen Sie eine Verbindung mithilfe von WPS her:

Schritt 1:

Drücken Sie auf die WPS-Taste an der Seite der Kamera und halten Sie sie 3 Sekunden lang

gedrückt. Die blaue WPS-Status LED auf der Vorderseite des Gerätesockels blinkt.

Schritt 2:

Drücken Sie innerhalb von 60 Sekunden die WPS-Taste auf Ihrem Access Point oder drahtlosen

Router. Bei einigen Routern müssen Sie sich zur WPS-Aktivierung möglicherweise auf der Web-

Benutzeroberäche anmelden und dann auf eine entsprechende Schaltäche klicken. Wenn Sie

nicht sicher sind, wo sich die WPS-Taste an Ihrem Router oder Access Point genau bendet, nden

Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers.

Ihre DCS-5222L stellt automatisch eine drahtlose Verbindung zu Ihrem Router her. Bei Herstellung

der Verbindung blinkt die grüne LED und Ihre Kamera führt einen Neustart durch.

DCS-5222L 9

DEUTSCH

mydlink PORTAL

Nach Registrierung Ihrer DCS-5222L Kamera in einem mydlink-Konto mithilfe des Assistenten zur

Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf

Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster,

das dem folgenden ähnlich ist, angezeigt:

Schritt 1:

Öffnen Sie den Internet Explorer und rufen Sie die Webseite http://www.mydlink.com auf. Melden

Sie sich dann in mydlink an.

Schritt 2:

Wählen Sie Ihre Kamera von der Geräteliste. Es erscheint die Live-Anzeige Ihrer Kamera.

TECHNISCHE UNTERSTÜTZUNG

Deutschland: Web: http://dlink.com

Telefon: +49(0)1805 2787 0,14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Österreich: Web: http://dlink.com

Telefon: +43(0)820 480084 0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Schweiz: Web: http://dlink.com

Telefon: +41(0)848 331100 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

DCS-5222L

FRANÇAIS

CONTENU DE

LA BOÎTE

CD D’INSTALLATION

INCLUT L’ASSISTANT DE CONFIGURATION ET LES

MANUELS TECHNIQUES

CAMÉRA RÉSEAU PANORAMIQUE HORIZONTAL ET

VERTICAL SANS FIL N HD

DCS-5222L

ADAPTATEUR SECTEUR

ADAPTATEUR

KIT DE MONTAGE

INSTALLATION DE LA PLAQUE AFFLEURANTE ET DU BRAS

ARTICULÉ

CÂBLE D'ENTRÉE/SORTIE AUDIO

CONNEXION D'UN MICROPHONE ET D'UN HAUT-PARLEUR

CÂBLE ETHERNET (CAT 5 UTP)

CONNECTEZ LA CAMÉRA AU ROUTEUR PENDANT LA

CONFIGURATION

Contactez immédiatement votre revendeur s’il manque l’un de

ces éléments de la boîte.
