AKG C 555 L Manual de usuario

BEDIENUNGSANLEITUNG ..........S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ...............p. 12

Please read the manual before using the equipment!

MODE D’EMPLOI .....................p. 22

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO .............p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO ...................p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO ...............S. 52

Favor leia este manual antes de usar o equipamento!

C555 L

2AKG C 555 L

Seite

1 Sicherheitshinweis/Beschreibung....................3

1.1 Sicherheitshinweis ............................3

1.2 Lieferumfang.................................3

1.3 Optionales Zubehör ...........................3

1.4 Kurzbeschreibung.............................3

1.5 Abtropfring ..................................4

2 Anschluss .......................................5

2.1 Einleitung ...................................5

2.2 Mikrofon anschließen ..........................5

3 Anwendung ......................................6

3.1 Mikrofonarm links oder rechts montieren ...........6

3.2 Mikrofon aufsetzen ............................7

3.3 Mikrofon positionieren .........................8

3.4 Mikrofonarm verstellen .........................8

3.5 Abtropfring austauschen........................9

4 Reinigung........................................9

4.1 Mikrofongehäuse .............................9

4.2Windschutz..................................9

5 Fehlerbehebung .................................10

6 Technische Daten ................................11

Inhaltsverzeichnis

1 Sicherheitshinweis/Beschreibung

AKG C 555 L 3

1.1 Sicherheits-

hinweis

1.2

Lieferumfang

1.3 Optionales

Zubehör

1.4 Kurz-

beschreibung

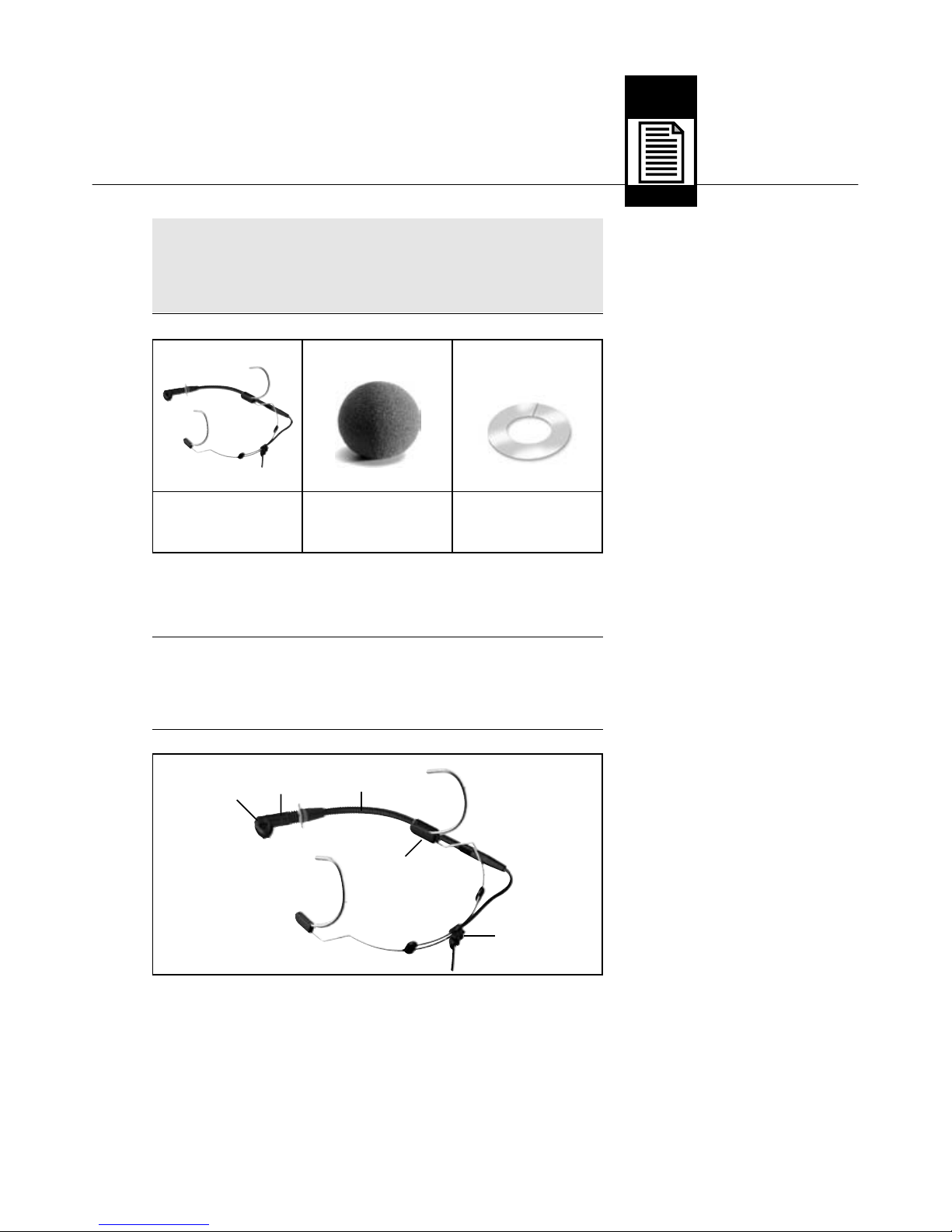

Abb. 1: Mikrofon

C 555 L

Siehe Abb. 1.

Überprüfen Sie bitte, ob das Gerät, an das Sie das

Mikrofon anschließen möchten, den gültigen Si-

cherheitsbestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

• Batteriespeisegerät B 29 L

• Weiteres Zubehör siehe www.akg.com oder

aktuelle MicroMic-Broschüre.

Mikrofon mit nierenförmiger Richtcharakteristik für

hohe Rückkopplungssicherheit. Frequenzgang für

Sprachübertragung ausgelegt.



1xC555L 1 x W 444 1 Ersatz-

Abtropfring









1.5 Abtropfring

Abb. 1a: Abtropf-

ring am Mikrofon

2Elastische Lagerung zur wirkungsvollen Unter-

drückung mechanischer Störgeräusche

Verstellbarer, abnehmbarer Schwanenhals (125 mm)

zur exakten Positionierung des Mikrofons.

4Befestigungsclip für Schwanenhals: ermög-

licht links- oder rechtsseitiges Tragen des Mi-

krofons.

5Zugentlastung für Mikrofonkabel

• Für Speisung mittels Batteriespeisegerät B 29 L,

Phantomspeiseadapter MPA V L oder Sender

PT 40, PT 400.

• 1,5 m langes Anschlusskabel mit 3-poligem

Mini-XLR-Stecker.

Ein spezieller Abtropfring

an der Mikrofonkapsel

erschwert das Eindrin-

gen von Schweiß und

Schminke in den Kapsel-

bereich. Dies verhindert,

dass die Einsprech-

schlitze des Mikrofons

durch Schweiß oder Schminke verstopft werden,

was zu dumpfem Klang und geringerer Empfind-

lichkeit des Mikrofons führen würde.

Entfernen Sie daher den Abtropfring niemals vom

Mikrofon!

1 Beschreibung

4AKG C 555 L

2.1 Einleitung

Wichtig!

2.2 Mikrofon

anschließen

Kabel abziehen:

Wichtig!

Das C 555 L ist ein Kondensatormikrofon und be-

nötigt daher eine Stromversorgung.

Wenn Sie andere als die von AKG empfohlenen

Speisegeräte verwenden, kann das Mikrofon

beschädigt werden und erlischt die Garantie.

1. Stecken Sie den Mini-XLR-Stecker am Mikro-

fonkabel bis zum Anschlag in eine der beiden

Mini-XLR-Buchsen am B 29 L, die Mini-XLR-

Kupplung am Anschlusskabel des MPA V L

bzw. die Eingangsbuchse des Taschensenders

an.

Der Stecker verriegelt sich automatisch.

• Zum Abziehen des Kabels drücken Sie auf den

Entriegelungsknopf am Mini XLR-Stecker und

ziehen Sie den Stecker aus der Buchse heraus.

• Um das Kabel nicht zu beschädigen, ziehen

Sie niemals am Kabel selbst!

2. B29L:Verbinden Sie das B 29 L mit dem ge-

wünschten Eingang.

MPA V L: Stecken Sie den MPA V L an einen

symmetrischen XLR-Mikrofoneingang mit

Phantomspeisung an und schalten Sie die

Phantomspeisung ein.

2Anschluss

AKG C 555 L 5

3 Anwendung

6AKG C 555 L

3.1 Mikrofonarm

links oder rechts

montieren

Abb. 2: Mikrofon-

arm abziehen

Siehe Abb. 2.

Im Lieferzustand ist der Mikrofonarm rechts am

Nackenbügel befestigt. Die Schnappverbindung

erlaubt Ihnen, den Mikrofonarm auch links am Na-

ckenbügel zu montieren:

1. Ziehen Sie die Mikrofonarm-Halterung (2) mit

dem Mikrofonarm (3) in Pfeilrichtung vom Ohr-

bügel (1) ab.

2. Ziehen Sie die Abdeckung (4) vom anderen

Ohrbügel ab.

3. Ziehen Sie das Kabel aus dem Kabelhalter (5).

4. Schieben Sie die Mikrofonarm-Halterung (2)

und die Abdeckung (4) bis zum Anschlag in

den Drahtbogen unterhalb des jeweils anderen

Ohrbügels (1) ein.

(Die Abdeckung (4) stabilisiert den Ohrbügel

und verhindert, dass sich Haare im Drahtbo-

gen verfangen.)

5. Drücken Sie das Kabel wieder in den Kabelhal-

ter (5) hinein.

1, 2 3a

3b 4, 5













3 Anwendung

AKG C 555 L 7

3.2 Mikrofon

aufsetzen

Abb.3bis5:

Nackenbügel auf-

setzen und enger

stellen

Abb. 6: Nackenbü-

gel und Ohrbügel

zurechtbiegen

Siehe Abb. 6.

1. Setzen Sie den Na-

ckenbügel wie in

Abb. 3 bis 5 gezeigt

auf.

2. Falls das Mikrofon zu locker sitzt, können Sie

den Nackenbügel und die Ohrbügel nach innen

biegen:

• Halten Sie den Nackenbügel bzw. Ohrbügel

fest an den in Abb. 6 bezeichneten Stellen und

biegen Sie vorsichtig etwas nach innen.

• Probieren Sie, ob das Mikrofon besser sitzt.

Falls nicht, verbiegen Sie den Draht vorsichtig

etwas weiter.

3 Anwendung

8AKG C 555 L

Hinweis:

3.3 Mikrofon

positionieren

Abb. 7: Schwanen-

hals einstellen.

Siehe Abb. 7.

3.4 Mikrofonarm

verstellen

Abb. 8: Mikrofon-

arm verstellen

Siehe Abb. 8.

• Nackenbügel und Ohrbügel bestehen aus Fe-

derstahldraht. Wenn Sie den Draht zu stark

biegen, kann es sehr schwierig sein, den Draht

in die gewünschte Form zurückzubiegen.

• Stellen Sie den Schwanenhals so ein, dass das

Mikrofon seitlich vor dem Mundwinkel sitzt.

1. Ziehen Sie den

Schwanenhals (1)

aus der Halterung (2)

heraus.

2. Klemmen Sie den

Schwanenhals (1) an

der gewünschten

Stelle wieder in die Halterung (2) ein.

3 Anwendung

AKG C 555 L 9

Wichtig!

3.5 Abtropfring

austauschen

Abb. 9: Abtropf-

ring austauschen

Siehe Abb. 9.

4.1 Mikrofon-

gehäuse

4.2 Windschutz

• Versuchen Sie nie, den Schwanenhals in der

Halterung zu verschieben. Sie würden da-

durch den Schwanenhals und/oder die Hal-

terung beschädigen.

• Sollte der Abtropfring beschädigt werden, kön-

nen Sie ihn wie oben gezeigt gegen den mitge-

lieferten zweiten Abtropfring austauschen.

• Reinigen Sie das Gehäuse des Mikrofons mit

einem mit Wasser befeuchteten Tuch.

• Den Schaumstoff-Windschutz reinigen Sie am

besten mit einer milden Waschmittellösung.

Der Windschutz ist sofort nach dem Trocknen

wieder einsatzbereit.

4 Reinigung

5 Fehlerbehebung

10 AKG C 555 L

Fehler Mögliche Ursache Abhilfe

Kein Ton: 1. Mischpult und/oder

Verstärker ausge-

schaltet.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers steht auf

Null.

3. Mikrofon nicht an

Mischpult oder

Verstärker ange-

schlossen.

4. Kabelstecker nicht

richtig angesteckt.

5. Kabel defekt.

6. Keine Speisespan-

nung.

1. Mischpult und/oder

Verstärker einschal-

ten.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers auf ge-

wünschten Pegel ein-

stellen.

3. Mikrofon an Misch-

pult oder Verstärker

anschließen.

4. Kabelstecker noch-

mals anstecken.

5. Kabel überprüfen und

falls nötig ersetzen.

6. Phantomspeisung

einschalten.

Phantomspeisegerät:

ans Netz anschließen

bzw. Batterie(n) einle-

gen.

Kabel überprüfen und

falls nötig ersetzen.

Verzerrungen: 1. Gain-Regler am

Mischpult zu weit

aufgedreht.

2. Mischpulteingang zu

empfindlich.

1. Gain-Regler zurück-

drehen.

2. 10-dB-Vorabschwä-

chung zwischen Mi-

krofonkabel und Ein-

gang stecken.

Siehe auch Bedienungsanleitung des Senders und Empfängers!
