AKG D 542 Manual de usuario

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . . p. 8

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 14

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p.20

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 26

Antes de utilizar el equipo, sírvase leer el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 32

Favor leia este manual antes de usar o equipamen

to!

D 542

D 542 E

1.1 Sicherheits-

hinweise

1.2

Lieferumfang

1.3 Empfohlenes

Zubehör für

D 542

1.4 Empfohlenes

Zubehör für

D 542 E

1.5 Besondere

Merkmale

1. Überprüfen Sie bitte, ob das Gerät, an das Sie

das Mikrofon anschließen möchten, den gülti-

gen Sicherheitsbestimmungen entspricht und

mit einer Sicherheitserdung versehen ist.

2. Verwenden Sie das Mikrofon nur für die in die-

ser Bedienungsanleitung beschriebenen An-

wendungen. Für Schäden infolge unsach-

gemäßer Handhabung oder missbräuchlicher

Verwendung kann AKG keine Haftung über-

nehmen.

Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

•Dynamisches Schwanenhalsmikrofon mit ro-

bustem Ganzmetallgehäuse.

•Hohe Rückkopplungssicherheit durch nieren-

förmige Richtcharakteristik.

•Frequenzgang auf Sprachübertragung abge-

stimmt.

1 Sicherheitshinweise/Beschreibung

1 D 542/D 542 E

• Stativadapter SA 50 für 3/8”- und

5/8”-Gewinde mit Kabelauslass

• Montagesockel PS 3 F-Lock mit

3-poliger XLR-Buchse und

Diebstahlsicherung

•Mattgraue, nicht lichtreflektierende Ober-

fläche.

•Einfache Montage.

Das D 542/D 542 E ist ein dynamisches Mikrofon

mit 22 cm langem Schwanenhals für folgende

Anwendungsbereiche: Schausteller, Jahrmarkt-

buden, Imbissstände, Schnellrestaurants,

Portierlogen, Hotelrufanlagen, Konferenzanlagen,

Sakralräume (z.B. Kanzel), auf Mischpulten im

Tonstudio oder auf der Bühne, in Autobussen,

Zügen, usw.

Die nierenförmige Richtcharakteristik garantiert

geringe Anfälligkeit für Störgeräusche aus der

Umgebung und Rückkopplungen. Der Frequenz-

gang des Mikrofons ist speziell auf Sprachüber-

tragung ausgelegt.

Das robuste Ganzmetallgehäuse ist mattgrau

lackiert und verursacht daher keine Lichtreflexe.

Das D 542 ist mit einem 3 m langen, fix verbunde-

nen Kabel mit freien Enden ausgestattet und eig-

net sich zur Befestigung auf Tischplatten oder

(mittels optionalem Stativadapter SA 50) auf Mi-

krofonstativen mit 3/8”- oder 5/8”-Gewinde.

Das D 542 E besitzt einen 3-poligen XLR-Stecker

zum direkten Anschluss an XLR-Buchsen, z.B.

den Talkback-Eingang eines Mischpults.

Sie können das D 542 in jede Holz-, Metall- oder

Kunststoffplatte mit einer maximalen Stärke von

19 mm einbauen.

1. Schrauben Sie die Befestigungsschraube (2) aus

dem Schwanenhals (1) heraus und ziehen Sie die

Befestigungsschraube (2) vom Kabel (3) ab.

1 Beschreibung

1.6

Beschreibung

D 542

D 542 E

2.1 D 542

2.1.1 Montage in

einem Pult

Siehe Abb. 1.

2 Montage und Anschluss

Abb. 1: Einbau in

eine Holz-, Metall-

oder Kunststoff-

platte

2.1.2 Montage an

einem

Mikrofonstativ

Abb. 2: Montage

an Mikrofonstativ

mit SA 50

2.1.3 Anschluss

Siehe Abb. 3.

2. Bohren Sie ein

Loch mit 12 mm

Durchmesser in die

Platte.

3. Befestigen Sie das

Mikrofon wie in

Abb. 1 dargestellt.

Mit dem optionalen

Stativadapter SA 50

können Sie das D 542

an jedem Mikrofonsta-

tiv mit 3/8”- oder 5/8”-

Gewinde montieren.

Das D 542 besitzt ein 3 m langes Anschlusskabel

mit offenen Enden:

Abschirmung (1) = Masse

rot (2) = Audio (inphase)

weiß (3) = Audio

Sie können das Mikrofon sowohl an symmetrische

als auch asymmetrische Mikrofoneingänge

anschließen.

2 Montage und Anschluss

19 mm max.







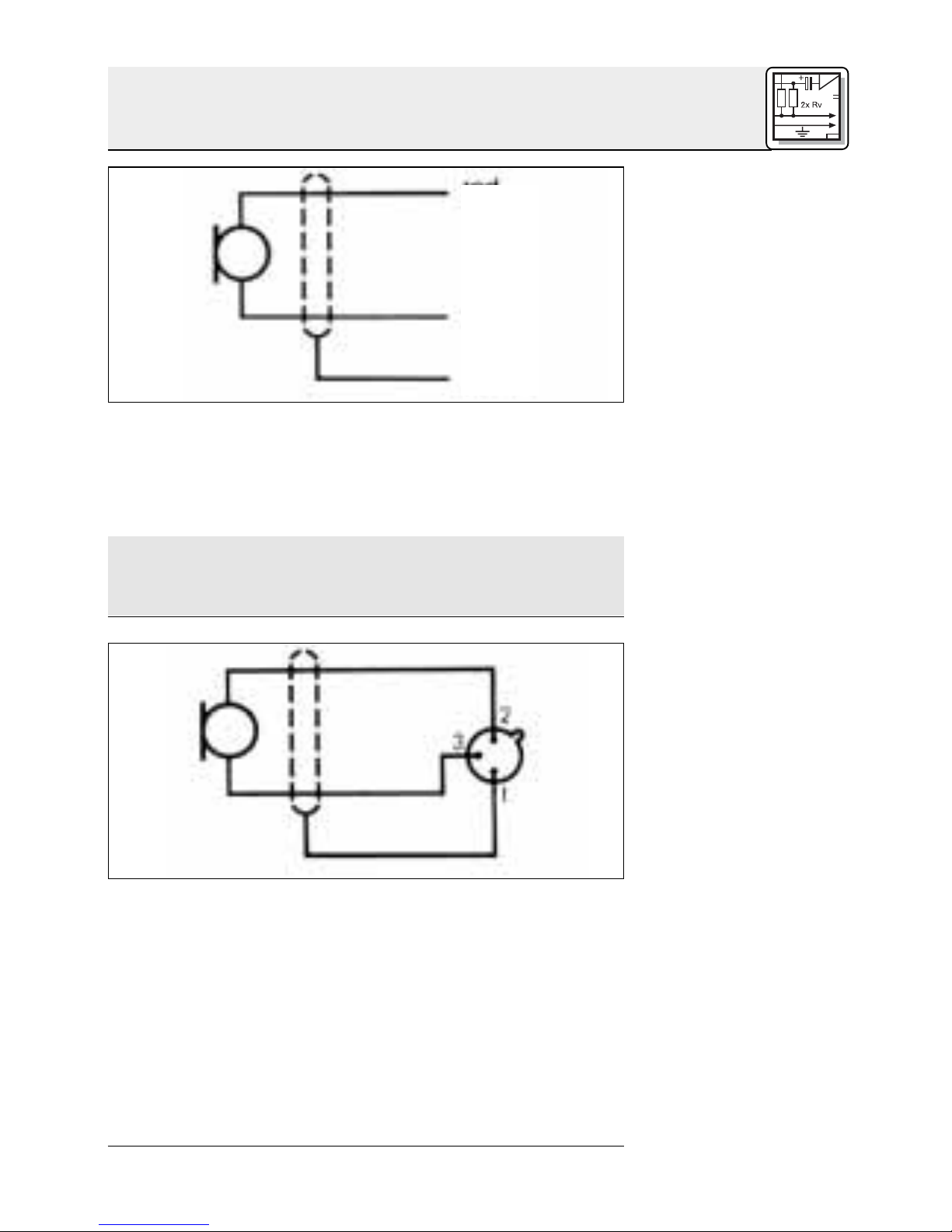

Abb. 3: Schalt-

diagramm des

D 542

Hinweis:

2.2 D 542 E

Abb. 4: Schalt-

diagramm des

D 542 E

Siehe Abb. 4.

Hinweise zum Anschluss des Kabels entnehmen

Sie bitte der Bedienungsanleitung des Gerätes, an

welches Sie das Mikrofon anschließen möchten.

Zum Anschluss an einen asymmetrischen Ein-

gang müssen Sie die Abschirmung mit der weißen

Ader verbinden.

Das Mikrofon besitzt einen symmetrischen Aus-

gang mit 3-poligem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Audio (inphase)

Stift 3 = Audio

Stecken Sie das Mikrofon an die Talkback-Buchse

des Mischpults an.

2 Montage und Anschluss

2.2.1 Einbau in

eine Tischplatte

Kontaktbelegung

siehe Abb. 4.

Abb. 5: Einbau mit-

tels PS 3 F-Lock

(optional)

befestigen Sie den Montagesockel mit den

beiliegenden Schrauben.

4. Stecken Sie das Mikrofon an die XLR-Buchse

an.

5. Ziehen Sie die Sicherungsschraube (2) an.

Um Störgeräusche aus der Umgebung zu über-

decken und optimale Sprachverständlichkeit zu

erreichen, empfehlen wir, aus einer Entfernung

von ca. 10 cm von vorne in das Mikrofon zu spre-

chen.

Reinigen Sie die Gehäuseoberfläche des Mikro-

fons mit (Industrie-)Spiritus oder Alkohol.

3 Anwendung

4 Reinigung

19 mm max.





1. Bohren Sie ein Loch

mit 17 mm Durch-

messer in die Platte.

2. Schrauben Sie die

Tülle (1) ab und löten

Sie ein 2-poliges ge-

schirmtes Kabel an

die XLR-Buchse an.

Schrauben Sie die

Tülle (1) wieder auf.

3. Fädeln Sie das Ka-

bel durch die Mon-

tageöffnung und

2 Montage und Anschluss

Arbeitsweise: dynamisches Druckgradientenmikrofon

Richtcharakteristik: nierenförmig

Übertragungsbereich: 150 bis 15.000 Hz

Empfindlichkeit bei 1000 Hz: 2,2 mV/Pa (-53 dBV bez. auf 1 V/Pa)

Elektrische Impedanz bei 1000 Hz: ≤530 Ω

Empfohlene Lastimpedanz: ≥2000 Ω

Anschluss: D 542: fixes Kabel, 3 m, ohne Stecker

D 542 E: 3-poliger Standard XLR-Stecker

Gehäusematerial: Druckguss

Oberfläche: mattgrau lackiert

Abmessungen: L: 345 mm; max. ø: 35 mm

Gewicht (netto/brutto): D 542: 275 g / 422 g

D 542 E: 285 g / 334 g

Dieses Produkt entspricht der Norm EN 50 082-1

Frequenzgang Polardiagramm

6 Technische Daten

1.1 Precautions

1.2 Unpacking

1.3 Optional

Accessories for

the D 542

1.4 Optional

Accessories for

the D 542 E

1.5 Features

1. Please make sure that the piece of equipment

your microphone will be connected to fulfills

the safety regulations in force in your country

and is fitted with a ground lead.

2. Use the microphone for the applications de-

scribed in this manual only. AKG cannot ac-

cept any liability for damages resulting from

improper handling or misuse.

Check that the package contains all the parts list-

ed above. If anything is missing, please contact

your AKG dealer.

•Dynamic gooseneck microphone with rugged

all-metal housing.

•Cardioid polar pattern for high gain before

feedback.

•Frequency response tailored to speech repro-

duction.

•Matte gray, non-reflective finish.

•Easy to install.

1 Precautions/Description

1 D 542/D 542 E

• SA 50 stand adapter with cable

leadout channel for 3/8" and 5/8"

threads.

• PS 3 F-Lock 3-socket female XLR

panel mount connector with

anti-theft lock.

The D 542/D 542 E is a dynamic microphone with

a 9-inch (22-cm) gooseneck for the following ap-

plication areas: fair grounds and amusement

parks, cafeterias, quick-lunch restaurants, ticket

windows, paging systems, convention centers,

places of worship, recording or sound reinforce-

ment mixing consoles, busses, trains, etc.

The microphone's cardioid polar pattern ensures

good rejection of unwanted ambient noise and

provides high gain before feedback. The fre-

quency response has been designed specifically

for speech reproduction. The all-metal housing is

finished in matte gray enamel and will cause no

light reflections.

The D 542 is fitted with a 10-ft. (3-m) fixed cable

with stripped-and-tinned leads. You can perma-

nently install the microphone in a desktop or use

an optional SA 50 stand adapter to mount it tem-

porarily on any microphone stand with a 3/8" or

5/8" thread.

The D 542 E features a 3-pin XLR connector for di-

rect connection to an XLR socket, such as the tail-

back input on a mixing console.

You can install the D 542 in any sheet of wood,

metal, or plastic with a maximum thickness of

0.7 in. (19 mm).

1. Unscrew the fixing screw (2) from the goose-

neck (1) and remove the fixing screw (2) from

the cable (3).

2. Drill a 1/2" (12-mm) hole in the desktop.

1 Description

1.6 Description

D 542

D 542 E

2.1 D 542

2.1.1 Desktop In-

stallation

Refer to fig. 1.

2 Installation and Connection

Fig. 1: Installing

the microphone in

a wood, metal, or

plastic desktop.

2.1.2 Stand

Mounting

Fig. 2: Using the

SA 50 to mount the

microphone on a

stand.

2.1.3 Connection

Refer to fig. 3.

3. Install the micro-

phone as shown in

fig. 1.

The optional SA 50

stand adapter lets you

mount the D 542 E on

any microphone stand

with a 3/8" or 5/8"

thread.

The D 542 is equipped with a 10-ft. (3-m) connect-

ing cable with stripped-and-tinned leads:

Shield (1) = ground

Red (2) = audio inphase

White (3) = audio return

You can connect the microphone either to a

balanced or an unbalanced microphone input.

2 Installation and Connection

19 mm max.






