Page 1 /4

FAQ: How to connect SNMP-1000-E2B1E in ACP-4360 -B/5360/7360?

This FAQ will help you to connect the SNMP-1000-E2B1E in ACP-4360-B/5360/7360.

Figure 1. Connectors on SNMP-1000-E2B1E

Step 1. Connect the Power Button Cable and Reset Button Cable to CPU board, as shown in Figure 2.

Figure 2.

Enabling an Intelligent Planet

Page 2 /4

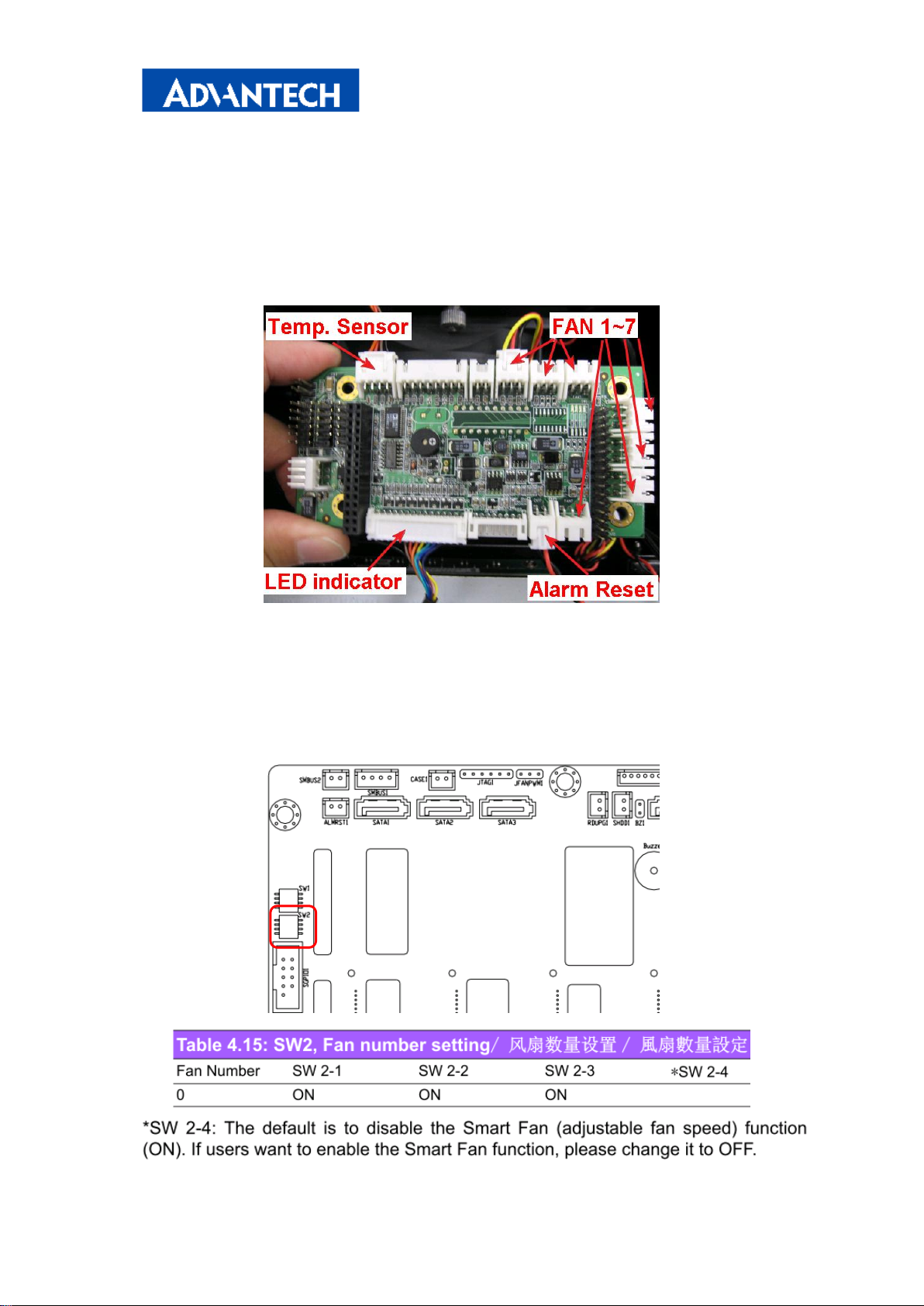

Step 2. Connect the cables from ACP-4360-B/5360/7360 to the carrier board of SNMP-1000-E2B1E, as

shown in Figure 3.

Temperature sensor to CN4

Alarm Reset to CN17

LED indicator to CN18

FANs to FAN1~7

Figure 3.

<Note>

The SNMP-1000-E2B1E can detect the fan quantities automatically, so when you use

SNMP-1000-E2B1E and connect fans to it, please must set the fan number to ‘0’ on the SAS/SATA HDD

backplane (refer to following table). Otherwise it will cause abnormal alarm.

Enabling an Intelligent Planet

Page 3 /4

Step 3. Connect the rest cables, as shown in Figure 4.

Power connector to CN1

10/100Base T-LAN to CN2

External HDD LED connector from CPU board to CN26

Figure 4.

Step 4. Screw the carrier board in ACP-4360-B/5360/7360, as shown in figure 5.

Figure 5.

Enabling an Intelligent Planet

Page 4 /4

Step 5. Connect the Kernel Module on Carrier board, as shown in figure 6

Figure 6.
