Vivotek PZ8111 Manual de usuario

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

SW - 131

Svenska

Kontakta din återförsäljare om sådan

händelse inträffar.

Håll nätverkskameran avskiljd från

vatten. Stäng omedelbart av strömmen

om nätverkskameran är våt.

Se din användarmanual för

drifttemperatur.

Stäng av strömmen till

nätverkskameran om det skulle

ryka om den eller lukta konstigt.

Placera inte nätverkskameran nära

värmekällor såsom tv eller ugn.

Håll nätverkskameran avskiljd från

direkt solljus.

Placera inte nätverkskameran i

omgivningar med hög luftfuktighet.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Kontakta din återförsäljare om sådan

händelse inträffar.

Varning innan installation

SW - 132

Placera inte nätverkskameran på

ostadiga ytor.

Rör inte nätverkskameran när den

åskar.

Demontera inte nätverkskameran. Tappa inte nätverkskameran.

Sätt inte in några föremål i

nätverkskameran såsom t.ex. nålar.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Panorera eller luta inte

nätverkskameran manuellt när

strömmen är på.

Activity

Power/MIC

SW - 133

Svenska

Antenn

(endast PZ8111W/21W)

Skruvar

PZ8111/21/11W/21W

A/V-kabel

Eladapter

Snabbinstallationsguide /

Garantikort

Programvaru-CD

Activity

Power/MIC

Fäste för takmontering

Paketinnehåll

SW - 134

Frontpanel

Bakpanel

Activity

Power/MIC Inbyggd mikrofon

Statuslysdiod

Lins

Infälld

återställningsknapp

Extern/intern

mikrofonknapp

AV ut

Antenn

(endast

PZ8111W/21W)

Fysisk beskrivning

Ethernet 10/100

RJ45-kontakt

Allmän I/O

terminalblock

Mikrofon in

Elkontaktuttag

e e

SW - 135

Svenska

Montera nätverkskameran

1. Montera fästet för takmontering på nätverkskameran med två små skruvar.

2. Borra tre hål i taket och hamra in plastpluggarna i hålen.

3. Montera fästet B i taket med tre skruvar.

4. Skjut in nätverkskameran i takfästet B.

5. Lås takfäste A vid B med en liten skruv.

A B

Installation av hårdvara

SW - 136

Allmän anslutning (utan PoE)

1. Om du har externa enheter såsom sensorer och alarm, gör du kopplingen från det

allmänna I/O-terminalblocket.

2. Ansluta kameran till en växel via ethernetkabel.

3. Anslut elkontakten från nätverkskameran till ett eluttag.

e e

POW ER COLLISION

LINK

RECEIV E

PARTITION

12345

Ethernetväxel

Nätverksplacering

1: Ström

2: Digital utgång

3: Digital ingång

4: Jord

SW - 137

Svenska

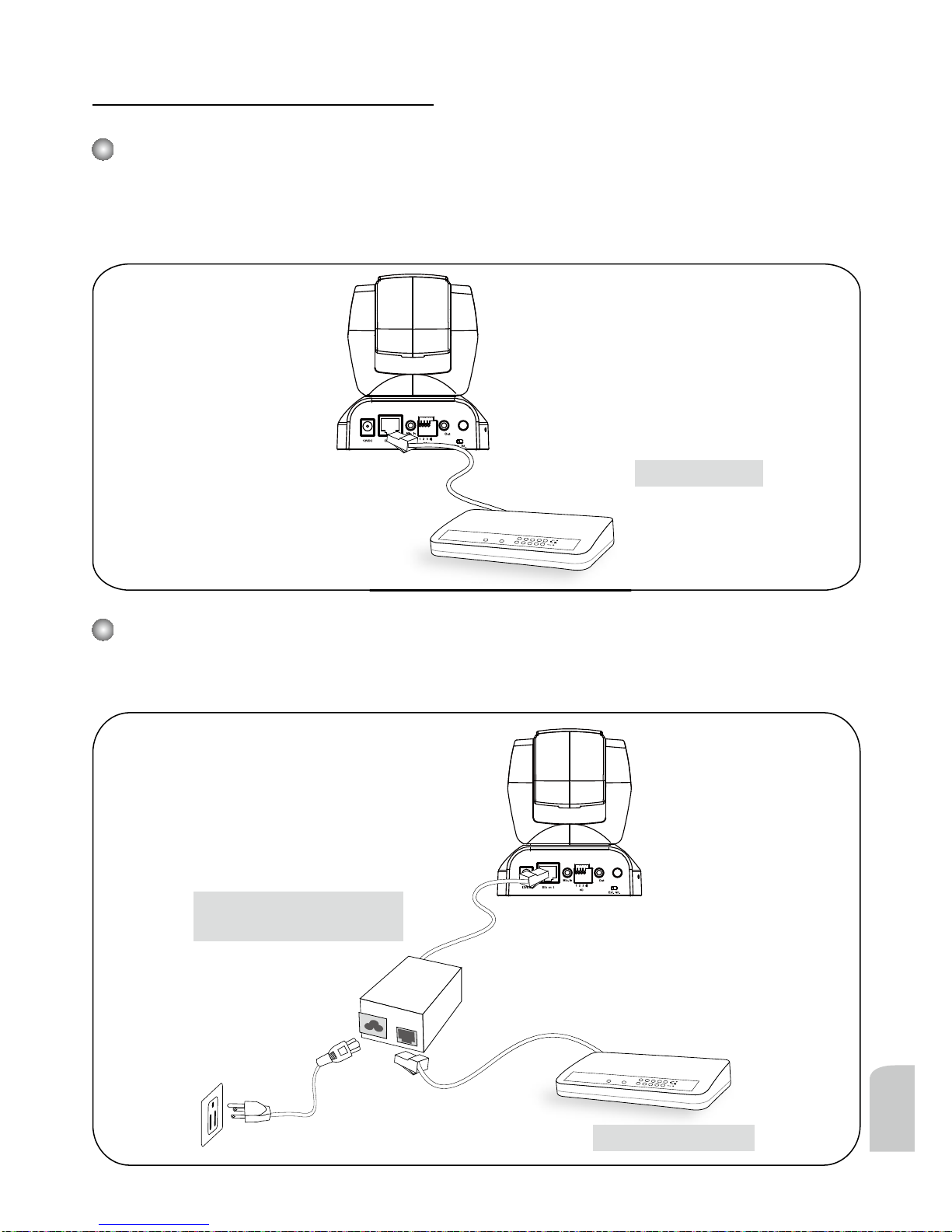

Power over Ethernet (PoE)

e e

POWER COLLI SION

LINK

RECEIV E

PARTITION

12345

PoE-kontakt

e e

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

När du använder en kontakt utan PoE

Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en

kontakt utan PoE.

PoE-ströminjektor

(valbart)

När du använder PoE-aktiverad kontakt

Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en

enda Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad

kontakt via Ethernet-kabel.

kontakt utan PoE

SW - 138

0002D10766AD

RoHS

Network Camera

PZ8111W

1. Installera ”Installation Wizard 2” från katalogen för programvarufunktion från CD-skivan.

2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk

har analyserats, klicka på knappen ”Next” för att fortsätta programmet.

3. Programmet söker efter VIVOTEK nätverksenheter i samma LAN.

4. Efter sökningen kommer huvudfönstret för installation att visas. Klicka på den MAC som

överensstämmer med den som sitter på etikitten på enhetens undersida för att ansluta

Internet Explorer till nätverkskameran.

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

Tilldela IP-adress

SW - 139

Svenska

För vidare installation, se användarmanualen på CD-skivan.

Klar att använda

1. Anslut till nätverkskameran från Internet.

2. Få livevideor via webbläsaren eller inspelningsprogram.
