SD83xxE/-M Speed Dome
Network Camera
English 繁中 日本語 Español Português
簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska
Dansk
Nederlands
Indonesia
VIVOTEK Netherlands B.V.
Busplein 36, 1315KV, Almere, The Netherlands
|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]
CZ-97
Česky
Upozornění před instalací
Informace o provozní teplotě naleznete v
uživatelské příručce.
Když bude ze síťové kamery vycházet
kouř nebo neobvyklý zápach, okamžitě ji
vypněte.
Nedotýkejte se síťové kamery za bouřky.
Nerozebírejte síťovou kameru.
Nenechte síťovou kameru spadnout.
Nevkládejte do síťové kamery žádné
předměty, například jehly.
Neotáčejte a nenaklánějte síťovou
kameru ručně, když je zapnuto napájení.
Obsah balení
1
5
1
0
0
0
0
2
1
0
G
CD se softwarem
Držák na zeď / Kupole / ŠroubySD83xxE/-M (s prodlouženými kabely)
Šrouby / Montážní šablona / Šroubovák
T25 torx / Vysoušecí sáček (SD8363E)
Zemnící kabel
Rychlý návod k instalaci PC / ABS / kouřová kupole
CZ-98
Fyzický popis
2
Vnitřní pohled
Konektor na
propojení desek
Objektivy
Vnější pohled
Slot na karty SD/SDHC/SDXC
Stavová LED
Síťová LED
Tlačítko Reset
Tělo kamery
Tento nákres zobrazuje kameru s odejmutou
kupolí
Zdířka pro kartu SD je dostupná po
odstranění horní části s pomocí ovladače
T25.
CZ-99
Česky
Hardwarová instalace
3
HD WDR Pro
DŮLEŽITÉ:
Pokud se kamera nedodává s odvlhčovačem, měli
byste zkontrolovat, zda se silika gel uvnitř rámu
nezbarvil do ruda. Pokud ano, měli byste sáček s
vysoušecím přípravkem vyměnit.

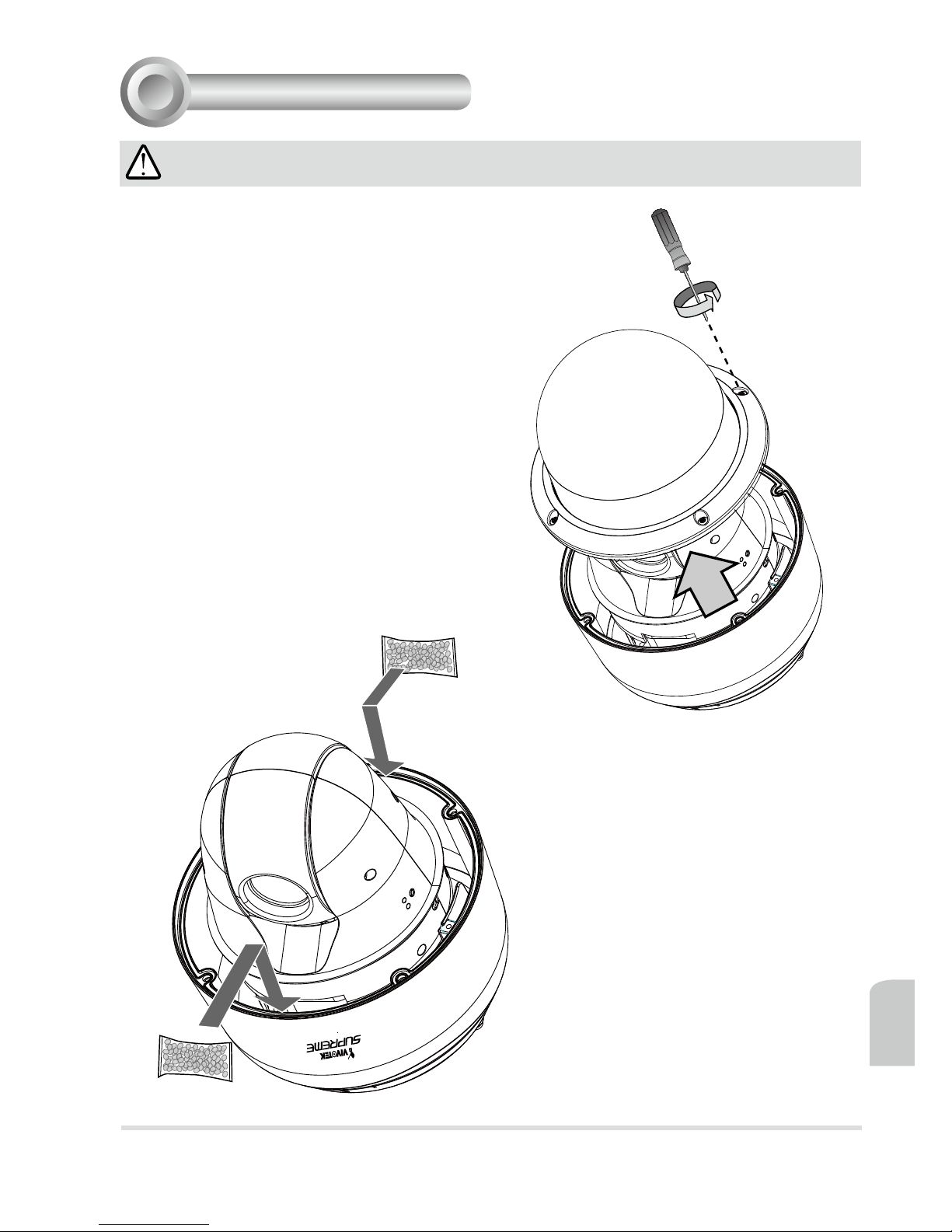

Výměna sáčků s vysoušecími přípravky:
1. Demontujte kryt tak, že vyšroubujete 4 pojistné
šrouby T25.
2. Vyměňte sáčky s vysoušecím přípravkem,
umístěte je dovnitř rámu.
3. Namontujte zpět kryt kupole.
Další upozornění:
1. Neinstalujte kameru za deště.
2. Trvá přibližně 2 dny, než se hladina vlhkosti
stlačí na 30 % nebo méně, ať už s použitím
vysoušecích přípravků nebo odvlhčovače.
3. Do 30 minut můžete ještě stále najít kondenzaci
na krytu kupole.
CZ-100
3-1. Instalace držáku na zeď
1
23
1. Kamera váží 3,66 kg. Vyberte pevné místo k montáži, aby se předešlo prenosu vibrací do
kamery. Přiložte šablonu na stěnu.
2. Vyvrtejte 4 vodící díry (10mm průměr) do zdi a poté do nich zatlučte hmoždinky. Hmoždinky
by měly být zatloukány s našroubovanou matkou, aby nedošlo k poškození závitu. Případně
vyvrtejte další otvor pro připojovací kabely.
3. Připevněte držák na stěnu použitím 4 sad bezpečnostních podložek a matek.
1. IO kabely nejsou součástí dodávky
2. Nedotýkejte se základních desek, aby nedošlo k poškození statickou elektřinou
3. Používejte pouze kabely CAT5e, CAT6.
POZNÁMKA:
CZ-101
Česky
3-2. Zapojení kabeláže a připojení horní části
1
2
3
4
5
15°
Demontujte těsnění z otvoru odvzdušňování
v horní části, pokud kamera obsahuje
odvlhčovač.
Středová čára
C Značka
1. Jednou rukou přidržte horní část a všechny kabely veďte skrz držák na zeď.
2. Připevněte horní díl k držáku na zeď.
Upozorňujeme, že horní část je potřeba otočit a nasměrovat tak, aby byla
značka C o 15 stupňů odkloněná od středové čáry.
CZ-102
3. Zapojte kabely a k zajištění voděodolnosti kabelových spojů a otvoru pro kabeláž použijte
těsnicí hmotu a tmel.
4. Upevněte přiložený uzemňovací kabel ke kupoli, protáhněte ho skrze montážní držák a poté
připojte jeho druhou část k zemnícímu obvodu.
5. K upevnění horní části použijte dodaný imbusový klíč.
3-3. Montáž síťové kamery
1. Zarovnejte tělo kamery s vrchní částí. Zarovnejte k sobě značky na kameře a na konektorové
části. Zatlačte kameru směrem nahoru tak, aby se vyrovnala s vrchní částí.
2. Otočte kamerou proti směru hodinových ručiček dokud se nezarovná značka se značkou “C”.
3. Použijte přiložený šroubovák torx T25 k utažení tří zajišťovacích šroubů zvrchu. Ujistěte se, zda
byly veškeré části řádně dotaženy.
4
23
1
HD WDRPro
HD WDR Pro
HD WDRPro
Zarovnávací značka
C Značka
CZ-103
Česky
HD WDR Pro
HD WDRPro
Zapojení sítě
4
AC 24V 3.5A Síťový adaptér
(Není součástí dodávky)
Switch bez PoE
1. Připojte Ethernetový kabel ze síťové kamery k PoE Plus switchi použitím kabelu specikace CAT5e,
CAT6. 30W výstup switche nedokáže napájet topné těleso, proto je při použití PoE switche neplatný
udávaný rozsah provozních teplot. 30W PoE Plus dokáže napájet kameru při teplotě -5° a vyšší.
Při používání spínače bez PoE
Při použití switche bez PoE použijte k propojení s kamerou High PoE injektor (není součástí dodávky)
s 60W výstupem. Dostatečný výkon je nutný při použití za nízkých teplot, když se aktivuje integrované
topné těleso.
High Power PoE Injektor
2. Připojte napájecí kabely k napájecímu adaptéru AC 24V (není součástí dodávky). Adaptér může
napájet integrované topné tělísko v kameře.
Je možné připojit oba zdroje napájení jako zálohu při selhání jednoho z nich
Napájení přes Ethernet (High Power PoE)
Obecné připojení
IEEE 802.3at PoE Switch (výkon 30W)
a / nebo
CZ-104
1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře softwarových nástrojů na disku CD se
softwarem.
2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem
klepnutím na tlačítko „Next“ (Další).
3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN.
4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu MAC, která
odpovídá adrese vytištěné na štítku na kameře nebo sériovému číslu na obalu a otevřete relaci
Síťová kamera.
Přiřazení IP adresy
5
Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se
softwarem.
Připraveno k použití
6
1. Měl by se zobrazit prohlížeč se síťovou kamerou, jak je zobrazeno níže.
2. Z kamery byste měli sledovat živé video. Rovněž můžete z instalačního CD nainstalovat
32kanálový software pro nahrávání pro vice kamer. Podrobnosti týkající se instalace viz souvise-
jící dokumenty.
28x
