Vivotek CC8130 Manual de usuario

1MP • Stylish Design • Panoramic View

All specications are subject to change without notice.

P/N:625022000G Rev. 1.0

Quick Installation Guide

CC8130

Compact Cube

Network Camera

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands Indonesia

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

TC - 7

中文(繁體)

 如果發現網路攝影機出現煙霧或聞到異味時，

請立即關閉電源。

 請勿將網路攝影機擺放在不穩定的物體上。

 請勿將任何物件插入網路攝影機，例如細針。

CC8130

 快速安裝手冊/產品保固卡

 避免讓網路影像錄影機與水接觸。若網路攝影機

被弄濕，請立即關閉電源。

 閃電時，請勿碰觸網路攝影機。

 請勿將網路影像錄影機置放於潮溼環境下。

 螺絲 / 安裝支架

 軟體光碟

安裝前應注意事項

1.檢查包裝內容物

Reset button

麥克風

Lens

LED

RJ-45 釋放按鈕

攝影機支架

外觀視圖

2.實體外觀說明

TC - 8

1.6~1.8m

攝影機視角範圍

攝影機的視野幾乎是半球形，用以捕捉該空間內的人類

活動，像是在收銀台或銀行櫃檯的活動。由於廣角鏡頭

的光學特性，離拍攝物體愈遠，成像品質就愈低，因此

建議將攝影機安裝在 3 公尺內，或靠近要拍攝的物體。

焦點中心也必須對準拍攝物體，如人臉。

安裝注意事項

垂直：

100º 水平：

180º

辨識距離

感測距離

頂視圖

側視圖

3.注意事項

15°傾斜支架

TC - 9

中文(繁體)

圓形網路線

扁平網路線

網路線接頭防護套

4.安裝

連接乙太網路線

1. 將乙太網路線插入攝影機支架底部的

開口。

2. 使用圓形網路線：接好 RJ-45 插頭後，

使用圓頭螺絲和墊片，從支架底部固定

網路線的位置。

使用扁平網路線：將網路線穿過開口，

連接攝影機。

重要：

先記錄 MAC 位址，再安裝攝影機。

注意：

建議使用沒有網路線接頭防護套的乙太網路線。如果

網路線接頭有防護套，不妨拆下。

注意：

注意：若要拆下攝影機，請從頂部和底部取出固定螺

絲，將拉直的迴紋針插入釋放按鈕，以按壓 RJ-45 鎖

定片。

TC - 10

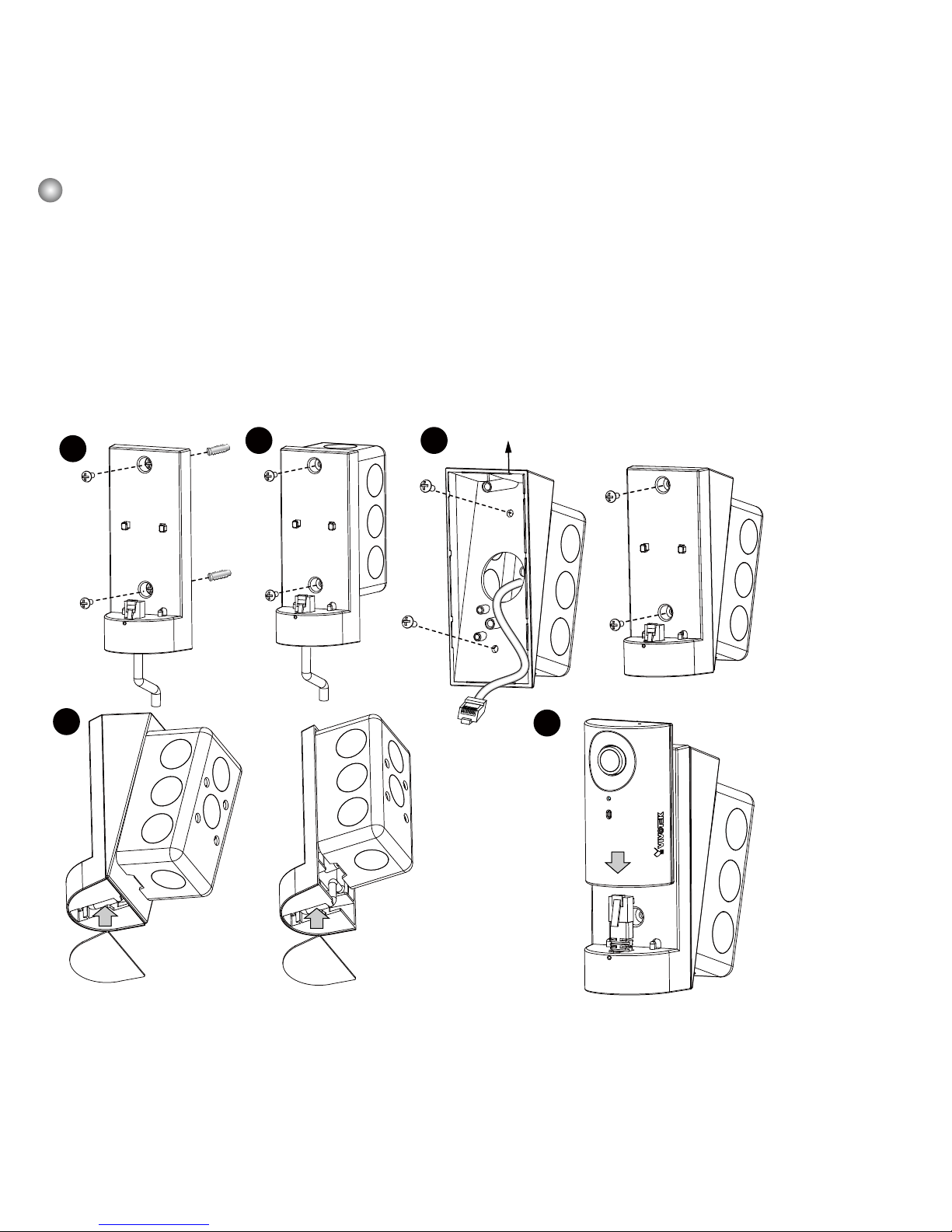

安裝網絡攝影機-壁掛安裝

1. 將螺絲穿過洞口，可將攝影機安裝到垂直的表面，請參見下圖。

2. 您也可以將支架安裝至 4 x 2 英寸的公用設施箱 ( 插座 )。

3. 也可以利用 15°傾斜支架，以俯角安裝攝影機。將支架裝上公用設施箱鎖緊。您可以將纜線穿過

12 3

中間的孔。

4. 在安裝支架底部裝上橡膠密封墊。

5. 安裝攝影機。確認已正確連接 RJ-45 接頭。

15°傾斜支架

TC - 11

中文(繁體)

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

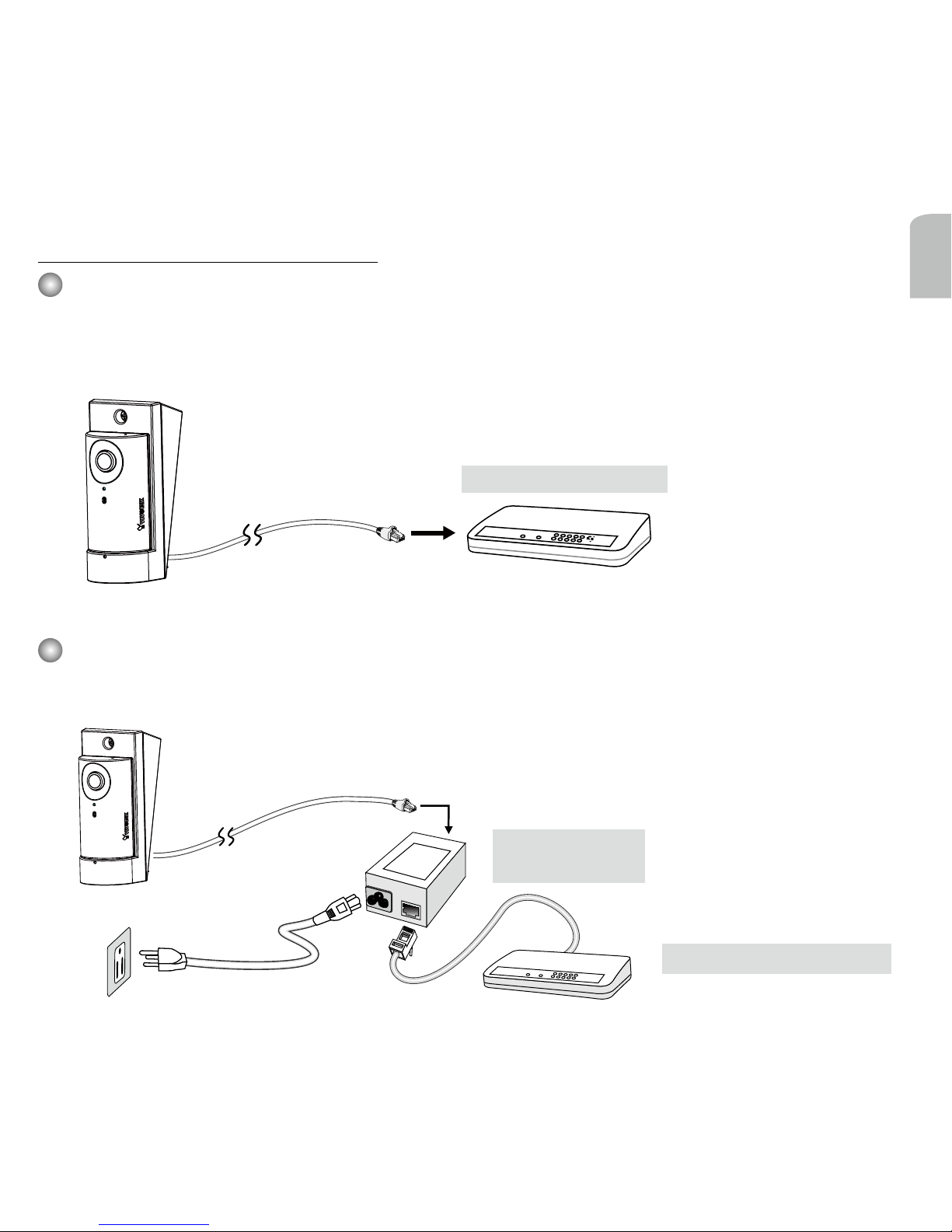

使用乙太網路供電(PoE)的連接方式

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

支援 PoE 之交換器

不支援 PoE 之交換器

PoE injector

(選購 )

當使用支援PoE的交換器時

此網路攝影機符合乙太網路供電 (PoE) 標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖，

利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

當使用不支援PoE的交換器時

請另外購買 PoE injector 來連接攝影機與不支援 PoE 的交換器。

5.網路連線

TC - 12

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精

靈2」(Installation Wizard 2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之

後，請按「下一步」按鈕，繼續執行安裝程式。

3. 安裝程式會搜尋在相同區域網路上的 VIVOTEK 影音解碼器、影

音伺服器或者網路攝影機。

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者

一致、或與包裝盒標籤上序號一致的 MAC 位址上按兩下，以開

啟網路攝影機的瀏覽器會話視窗。

0002D10766AD

172.16.7.13 PZ71X2

CC8130

有關進一步的設定，請參閱軟體 CD 上的使用手冊。

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從

軟體光碟中，將 32 個頻道的錄影軟體，安裝在由多部

攝影機組成的部署環境中。若想瞭解其安裝細節，請

參考其相關文件。

6. 分配 IP 位址

7. 準備使用

1MP • Stylish Design • Panoramic View

All specications are subject to change without notice.

P/N:625022000G Rev. 1.0

Quick Installation Guide

CC8130

Compact Cube

Network Camera

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands Indonesia

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]
