Vivotek PZ7151 Manual de usuario
y
сский
RU - 111
В таких случаях необходимо
связаться с дистрибьютором.
Не допускайте контакта сетевой
видеокамеры с водой. Если
произошло попадание воды,
немедленно отключите питание
сетевой видеокамеры.
Допустимый для эксплуатации
диапазон температур указан в
руководстве пользователя.
Отключите питание сетевой
видеокамеры, если появился
дым или произошло сильное
нагревание устройства.
Запрещается размещать сетевую
видеокамеру вблизи таких
источников тепла, как телевизор
или духовка.
Не подвергайте сетевую
видеокамеру воздействию
прямых солнечных лучей.
Запрещается устанавливать
сетевую видеокамеру в
помещениях с высокой
влажностью.
В таких случаях необходимо
связаться с дистрибьютором.
Перед установкой
RU - 112
Запрещается устанавливать
сетевую видеокамеру на
неровных поверхностях.
Не дотрагивайтесь до сетевой
видеокамеры во время грозы.
Запрещается производить
самостоятельную разборку
сетевой видеокамеры.
Не допускайте падения сетевой
видеокамеры.
Запрещается вставлять в сетевую
видеокамеру какие-либо объекты,
например иголки.
Не поворачивайте сетевую
камеру в горизонтальной или
вертикальной плоскости при
включенном питании.
y
сский
RU - 113

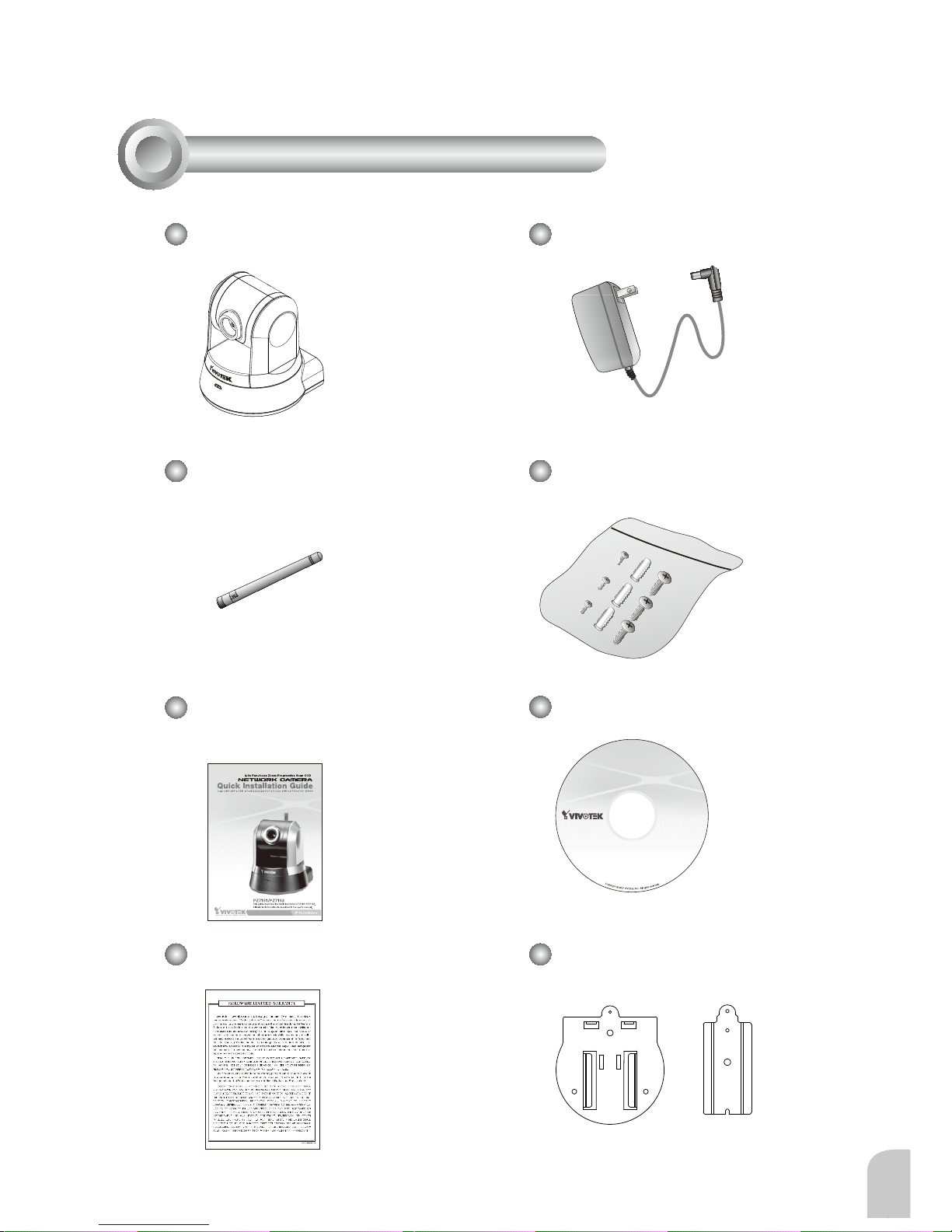

Винты
PZ7151 / PZ7152
Гарантийный талон
Адаптер питания
Руководство по быстрой
установке
Компакт-диск с ПО
Проверка комплекта поставки
1
Направляющие для
монтажа к потолку
Антенна (только для PZ7152)
RU - 114
Лицевая панель
Задняя панель
Описание подсоединений
2
Встроенный
микрофон
Светодиодный
индикатор состояния
Объектив
Mic. In
12VDC Ethernet Ext. I/O Ext. Int.
Audio
Out
Утопленная
кнопка сброса
Разъем RJ45 для
Ethernet 10/100
Переключатель между
внешним и внутренним
микрофоном
Общая контактная
группа ввода-вывода
Звуковой выход
Вход для микрофона
Разъем для подключения
шнура питания
Антенна
(только для PZ7152)
y
сский
RU - 115
Монтаж видеокамеры
1. Наложите направляющую для монтажа к потолку A на сетевую камеру и
закрепите ее двумя маленькими винтами.
2. Просверлите три отверстия в потолке; с помощью молотка вставьте в
отверстия пластиковые анкеры.
3. Тремя винтами прикрепите к потолку направляющую B.
4. Вставьте сетевую камеру в направляющую для монтажа к потолку B.
5. Зафиксируйте направляющие для монтажа к потолку A и B маленьким
винтом.
2
3
4
1
A B
5
Установка оборудования
3
RU - 116
Развертывание в сети
4
Обычное подключение (без PoE)
1. При использовании внешних устройств, таких как датчики и сигнализации,
соединение можно установить из контактной группы I/O.
2. Подключите видеокамеру к коммутатору с помощью кабеля Ethernet.
3. Подключите один конец входящего в комплект поставки шнура питания к
видеокамере, а второй – к розетке.
Ethernet-коммутатор
POWER COLLISION
LINK
RECEI VE
PARTITION
12345
1
2
1: Питание
2: Цифровой выход
3: Цифровой вход
4: Заземление
3
y
сский
RU - 117
POWER COLLISION
LINK
RECEIV E
PARTITION
12345
POWER COLLISION
LINK
RECEIV E
PARTITION
12345
Подключение по Power over Ethernet (PoE) (только для PZ7151)
Коммутатор PoE
При использовании коммутатора без поддержки PoE
Чтобы подключить видеокамеру к коммутатору без поддержки PoE,
используйте инжектор питания PoE (приобретается дополнительно).
Коммутатор без поддержки PoE
Инжектор питания PoE
(приобретается дополнительно)
При использовании коммутатора с поддержкой PoE
Видеокамера является совместимой с технологией PoE, что позволяет
осуществлять передачу энергопитания и данных по одному кабелю Ethernet.
Для того чтобы подключить видеокамеру к коммутатору с поддержкой PoE с
помощью кабеля Ethernet, см. рисунок ниже.
RU - 118
0002D1715100
RoHS
Network Camera
1. Запустите мастер установки 2 (Installation Wizard 2), который находится в
каталоге Software Utility на компакт-диске с программным обеспечением.
2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу
с программой, после завершения анализа нажмите кнопку Next (Далее).
3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых
камер VIVOTEK, расположенных в пределах одной и той же локальной сети.
4. После завершения поиска появится главное окно программы установки.
Чтобы установить соединение Internet Explorer с сетевой видеокамерой,
нажмите на номер MAC, соответствующий коду, указанному на этикетке
снизу.
0002D1715100
Installation
Wizard 2
IW
2
Назначение IP-адреса
5
y
сский
RU - 119
Для получения информации о дальнейшей настройке обратитесь
к руководству пользователя, содержащемуся на компакт-диске с
программным обеспечением.
Получение изображения
6
