Vivotek IP8331 Manual de usuario
PL-81
Polski

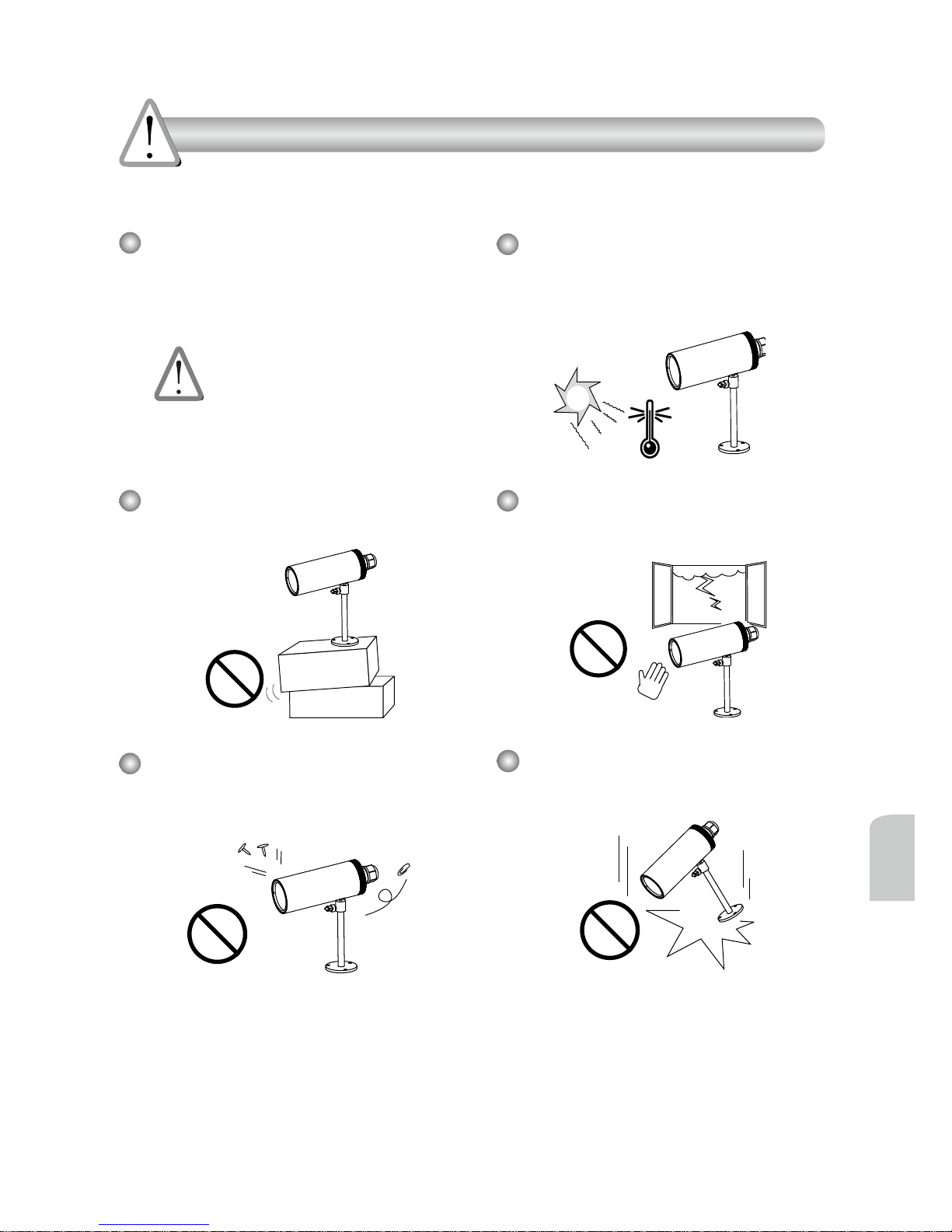

Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa
Skontaktujsięzesprzedawcąi
poinformuj go o wypadku.
Zakres temperatury otoczenia
zalecanej podczas pracy urządzenia
znajdziesz w podręczniku
użytkownika.
W razie zauważenia dymu lub
dziwnego zapachu wydobywającego
się z kamery sieciowej, natychmiast
odłącz zasilanie.
Nie dotykaj kamery sieciowej
podczas burzy z wyładowaniami
atmosferycznymi.
Nie ustawiaj kamery sieciowej na
niestabilnych powierzchniach.
Nie upuszczaj kamery sieciowej z
wysokości.
Nie wkładaj do wnętrza obudowy
kamery sieciowej żadnych
przedmiotów (np. igieł itp.).
PL-82
Sprawdź zawartość pakietu
1
5
1
0
0
0
0
2
0
2
G
Płyta CD z oprogramowaniem
IP8331
Przedłużacz RJ 45 gniazdko/
gniazdko
Skrócona instrukcja instalacji /
Karta gwarancyjna
Podstawa kamery
Zasilacz sieciowy
Żel silikonowy
Silica gel
Wtyki do kabli (3 otwory, zapasowe)
PL-83
Polski
Opis zyczny
2
Złącza
Wtyczka Ethernet 10/100 RJ45
Gniazdo zasilania (czarne)
Ogólne I/O blok terminala
Panel przedni
Dioda podczerwieni (IR)
Soczewki
Przycisk Reset
Dioda stanu
Sensorświatła
Panel tylny
PL-84
Instalacja sprzętu
3
1.Poluzujwtykidokabli,anastępnieusuńgumę.
2.Poluzujtylnączęśćobudowy.
3.Usuńpróżniowątorbęzfoliialuminiowejiwyjmijżelsilikonowy.Powewnętrznej
stroniekamerysieciowejzamocujdostarczonyżelsilikonowy.(Jeślityłobudowy
zostałpoinstalacjiotwarty,proszęwymienićżelsilikonowynanowy.)
4.Upewnijsię,żewszystkieliniekablisąbezpieczniepodłączone.
5.Przymocujtylnączęśćobudowy,gumęiwtykidokabli.
6.Zabezpieczkameręsieciowąprzyścianie/suciedołączonąpodstawąkamery.
1
2
3
Silica gel
6
5Uchwytmocujący
dosutu
Uchwytmocujący
dościany
Uwaga
Jeślichceszwykorzystaćwłasneliniekablowe,proszępoluzowaćdwiedostarczone
śrubkiiwyjąćpłytęzasilania.Następnienależyostrożniewykonaćpołączenia,jakna
poniższejilustracji.
Góra
Bok
Kabel zasilania
Elementzłączy(odlewejdoprawej)
1: AC24V (czerwone)
2: AC24V (czerwone)
3:DI(białe)
4: GND (czarne)
Kabel Ethernet
Wkręty
PL-85
Polski
Podłączenie do sieci
4
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
1.Jeślimaszzewnętrzneurządzeniatakiejak
czujnikiialarmy,podłączjezogólnymblokiem
terminala I/O.
2.UżyjdołączonegoprzedłużaczaRJ45
gniazdko/gniazdkoabypodłączyć
kameręsieciowądoswitcha.
Użyjskrosowanegokablakategorii5
kiedykamerasieciowajestpołączona
bezpośredniozkomputerem.
3.Połączkabelzasilaniazkamery
sieciowejdoźródłazasilania.
AC24V: 24V+
AC24V: 24V-
DI : Wejściecyfrowe
GND: Uziemienie
Podłączenie ogólne (bez PoE)
AC24V
AC24V
DI
GND
PL-86
Zasilanie przez Ethernet (PoE)
Kiedy używasz switcha bez PoE
UżyjwtyczkizasilającejPoE(opcja)abypołączyćkameręzeswitchembezPoE.
Kiedy używasz switcha z włączonym PoE
Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez
jedenkabelEthernet.ZobaczilustracjęjakpołączyćkamerędoswitchazPoE
przy pomocy kabla Ethernet.
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
Switch bez PoE
WtyczkazasilającaPoE
(opcja)
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
PoE switch
PL-87
Polski
1.Uruchom“kreatorainstalacji2”zkataloguSoftwareUtilitynapłycieCDz
oprogramowaniem.
2.Porgramprzeprowadzianalizęotoczeniasieciowego.Poanaliziesieci,kliknij“Dalej”
abykontynuować.
3.Programwyszukaodbiornikivideo,videoserweryikamerysieciowermyVIVOTEK
dostępnewsieciLAN.
4.Pokrótkimprzeszukaniu,wyskoczygłówneoknoinstalacyjne.Podwójniekliknij
na adres MAC, który pasuje do wydrukowanego adresu na etykiecie kamery lub
nanumerseryjnywidniejącynaopakowaniu,abyotworzyćsesjezarządzającą
przeglądaniemkamerysieciowej.
Installation
Wizard 2
IW
2
Przypisywanie adresu IP
5
Network Camera
Model No: IP8331
Made in Taiwan
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Pat. 6,930,709
RoHS
MAC:0002D1730202
0002D1730202
00-02-D1-73-02-02 192.168.5.151 IP8331
PL-88
Instrukcjedotyczącedalszejkonguracjizawierapodręcznik
użytkownikanapłycieCDzoprogramowaniem.
Gotowy do użycia
6
1.Sesjaprzeglądającazkamerąsieciowąpowinnaprzebiegaćjakponiżej.
2.Powinieneśbyćzdolnydozobaczeniawideonażywozeswojejkamery.Możesz
rónieżzainstalować32-kanałoweoprogramowanienagrywającezCD,zawierającej
oprogramowanie,wewdrożeniuskładającymsięzwielkorotnychkamer.Dla
szczegółowinstalacyjnych,proszęodnieśćsiędopowiązanychdkomumentów.
This guide describes the basic functions of IP8335H. More
details can be found in the User Manual.
IP Surveillance
P/N: 625015800G Ver.1.0
Copyright 2011 VIVOTEK INC. All right reserved.
New Taipei City
Quick Installation Guide
English 繁中 日本語 Español Português
簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska
720p HD WDR Pro IP67
IP8335H
