Urmet domus 1750/1 Manual de usuario

DS 1750-003A LBT 8963

Mod.

1750

VIDEOCITOFONO A COLORI 2VOICE

2VOICE COLOUR VIDEO DOOR PHONE

VIDEOPHONE COULEURS 2VOICE

VIDEOINTERFONO COLOR 2VOICE

FARB-VIDEOANLAGE 2VOICE

Sch./Ref.1750/1

2DS1750-003A

ITALIANO

Il videocitofono Sch.1750/1 è dedicato all’utilizzo in impianti videocitofonici del sistema 2Voice.

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

12 12

1. Tasto apriporta

2. Led verde presente sotto al tasto apriporta

3. Pulsante

4. Pulsante

5. Pulsante

6. Led bicolore

7. Morsetti per collegamento al sistema

8. Dip-switchdicongurazione:

 a.2perdenireilnumerodelpostointerno 

all’interno dell’appartamento

 b.8perdenireilnumerodell’appartamento

nella colonna

Per le impostazioni dei dip-switch fare

riferimento al libretto di sistema

= =

9. Predisposizione per collegamento entra-esci

con accessorio Sch. 1750/50

10. Luminosità

11. Colore

12. Viti di bloccaggio del videocitofono alla staffa

Dispositivo compatibile con tutte

le protesi acustiche con modalità

di funzionamento T (Norme

ETS 300381 e EN 60118).

Posizionare il selettore in modalità T.

DS1750-003A

DESCRIZIONE DEI MORSETTI

]

LINE IN Connessione al BUS di sistema

]

CP Chiamata al piano

S+

}

Ripetizione di chiamata

S-

INSTALLAZIONE

Fissare la staffa a parete utilizzando una scatola 503 e le viti in dotazione o una scatola Ø 60 con viti

adeguate.

Programmare i dip-switch di programmazione.

Collegare alla morsettiera i conduttori provenienti dall’impianto.

AgganciareilmonitorallastaffaebloccarloavvitandolevitiAdissaggio.

1,40 m

Scatola 503 Scatola Ø 60

1,40 m

Ø 4 mm max

punta a taglio o

croce phillips

•

4DS1750-003A

FUNZIONE PULSANTI

STATO

PULSANTE

RIPOSO E

AGGANCIATO

ATTESA

SGANCIO

(ricezione

chiamata)

IN FONIA RIPOSO E

SGANCIATO

STATO DI

PROGRAMMAZIONE*

(SOLO CON

VIDEOCITOFONO A

RIPOSO E AGGANCIATO)

Apriporta

pedonale

Apriporta

pedonale

Apriporta

pedonale Apriporta pedonale Abilita/disabilita apriporta

automatico

Scorrimento

memoria video

Funzione

speciale

(default:7)

Funzione

speciale

(default:7)

Chiamata

intercomunicante

3 programmabile

(default:non

programmato)

Regolazione volume di

chiamata citofonica e al

piano (il volume cambia

secondo la sequenza

ALTO,BASSO,MUTE)

Autoinserzione Palleggiamento

video

Funzione

speciale

(default:8)

Chiamata

intercomunicante

2 programmabile

(default:non

programmato)

Scelta suoneria chiamata al

piano(5suoneriediverse)

Apriporta passo

carraio

Apriporta passo

carraio

Apriporta passo

carraio

Chiamata

intercomunicante

1 programmabile

(default:chiamataa

centralino)

Scelta suoneria chiamata

citofonica

(5suoneriediverse)

(*)Per entrare o uscire dallo stato di programmazione premere e tenere premuto il tasto per più di

5 secondi; la conferma dell’entrata in programmazione avviene con il lampeggio lento del led giallo;

comunque allo scadere della temporizzazione di 10 min si esce dallo stato di programmazione.

SEGNALAZIONI LED

2. Led verde acceso.

Segnala la ricezione di una chiamata.

6. Led bicolore.

PRIORITÀ FUNZIONI

1Rossolampeggianteveloce:muteattivo

2Verdelampeggiante:apriportaautomaticoattivo

3Rossoaccesosso:portaapertasulpostodichiamataprincipale

4Rossolampeggiantelento:portaapertasulpostodichiamatasecondario

5Giallolampeggiantelento:statodiprogrammazioneattivo

Per salvare la programmazione ricordarsi di uscire dalla stessa tenendo premuto il tasto per

più di 5 secondi; comunque trascorsi 10 minuti il dispositivo esce dallo stato di programmazione

salvando i parametri variati.

Per la programmazione della chiamata intercomunicante fare riferimento al libretto di sistema.

RESET

Per ripristinare i parametri di default del dispositivo, dopo l’ingresso in programmazione con la pressione

del tasto per più di 5 secondi, premere contemporaneamente i tasti e per più di 3 secondi; la

conferma del comando avviene con l’emissione di 2 beep lunghi e l’uscita del dispositivo dallo stato di

programmazione.

DS1750-003A

ENGLISH

The Ref.1750/1 video door phone is dedicated to the 2Voice system video door phones.

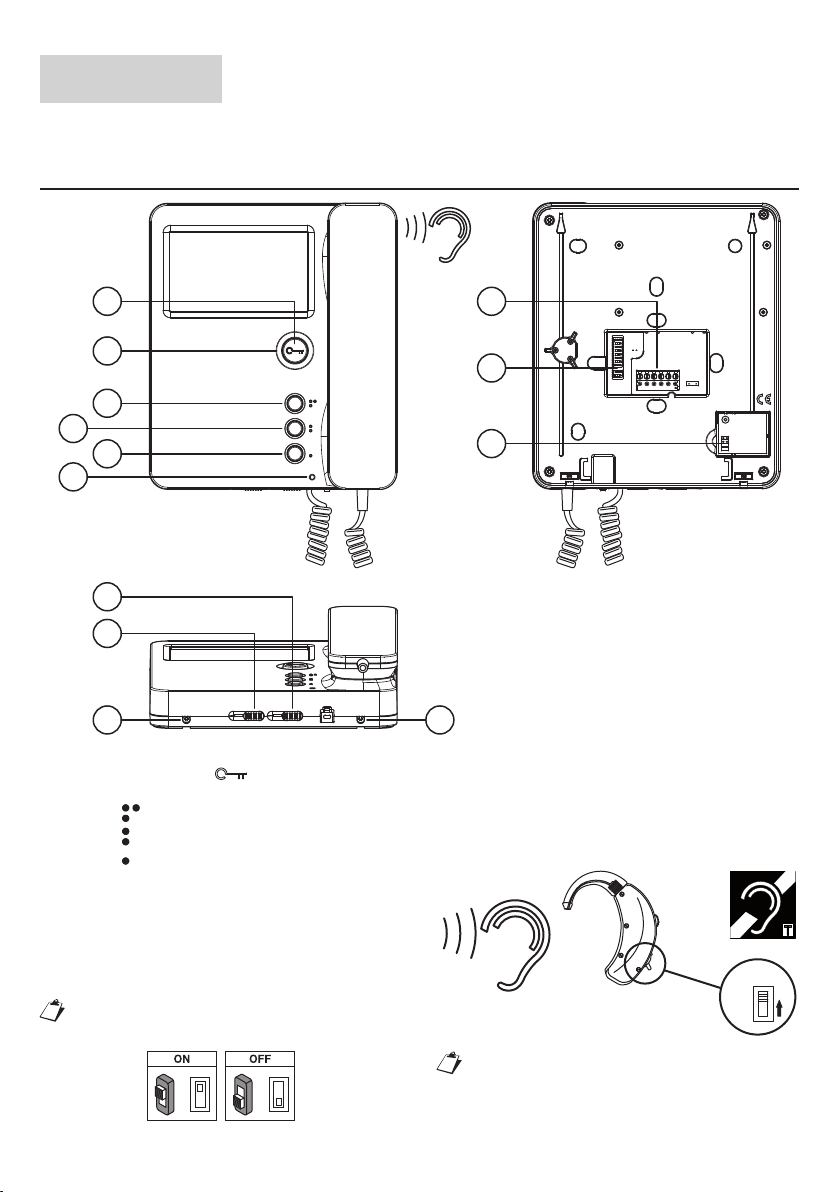

DESCRIPTION OF COMPONENTS AND FEATURES

12 12

1. Door opener button

2. Green LED under door opening button

3. Button

4. Button

5. Button

6. Two-colour LED

7. Terminals for connecting to the system

8. Congurationdipswitch:

 a.2todenethestationnumberinthe 

apartment

 b.8todenetheapartmentnumberinthe 

column

Refer to the system booklet for how to

set the dip switches.

= =

9. In-out connection setup with Ref. 1750/50

10. Brightness

11. Colour

12. Screwsforxingvideodoorphonetobracket

Device compatible with all

hearing aids with operating mode

T (Standards ETS 300381 and

EN 60118).

Put the selector in mode T.

6DS1750-003A

DESCRIPTION OF TERMINALS

]

LINE IN System bus connection

]

CP Floor call

S+

}

Call repetition

S-

INSTALLATION

Fix the bracket to the wall using a box 503 and the screws provided or a Ø 60 box with suitable

screws.

Program the dip switches.

Connect the wires from the system to the terminal board.

CouplethemonitortothebracketandlockitbyscrewingfasteningscrewsA.

1,40 m

503 box Ø 60 box

1,40 m

Ø 4 mm max

slotted head or

Phillips cross head

•

DS1750-003A

BUTTON FUNCTIONS

STATE

BUTTON

STANDING BY

ON-HOOK

RINGING

ON-HOOK

(RECEIVING

CALL)

DURING

AUDIO

OPERATION

STANDING BY

OFF-HOOK

PROGRAMMING

STATE*

(WITH VIDEO DOOR

PHONE STANDING BY

ON-HOOK)

Open

pedestrian

door

Open

pedestrian

door

Open

pedestrian

door

Open pedestrian

door

Connect / disconnect the

automatic door opening

system

Scroll video

memory

Special

function

(default:7)

Special

function

(default:7)

Programmable

intercom call

3(Default:not

programmed)

Adjust door phone and

oorcallvolume(volume

changes according to

thefollowingsequence:

LOUD,LOW,MUTE)

Auto power-on Video

switching

Special

function

(default:8)

Programmable

intercom call

2(Default:not

programmed)

Floor call ring tone (5

differentringtones)

Garage door

opener

Garage door

opener

Garage door

opener

Programmable

intercom call

1(Default:

switchboardcall)

Door phone call ring tone

(5differentringtones)

(*)Toenterandexitprogrammingstate,holdbutton pressed for longer than 5 seconds. The yellow LED

willblinkslowlytoindicatethatprogrammingmodeisselected.Programmingmodewillshutdowninall

cases after the 10 minute timeout.

INDICATOR LEDS

2. Green LED on.

Indicates that a call is being received

6. Two-colour LED.

PRIORITY FUNCTIONS

1Rapidlyblinkingred:muteon

2Greenblinking:automaticdooropeneron

3Redonsteady:maincallingstationdooropen

4Slowlyblinkingred:secondarycallingstationdooropen

5Slowlyblinkingyellow:programmingstateon

To save programming, remember to hold the button pressed for longer than 5 seconds to quit

programming mode. In any case, after 10 minutes the system exits the programming state and

saves the modied parameters.

Refer to the system booklet for how to program intercom calls.

RESET

To restore default parameters of the device after entering programming mode, hold button pressed for

longer than 5 seconds, hold buttons and hold pressed for longer than 3 seconds. The system will emit

twolongbeepstoconrmthecommandandexittheprogrammingstate.

8DS1750-003A

FRANÇAIS

Le vidéophone Réf.1750/1 est conçu pour être utilisé dans les installations de vidéophonie du système

2Voice.

DESCRIPTION DES COMPOSANTS ET CARACTERISTIQUES

12 12

1. Touche ouvre-porte

2. LED verte située sous la touche ouvre-porte

3. Bouton

4. Bouton

5. Bouton

6. LED bicolore

7. Bornesdeconnexionausystème

8. Commutateurdeconguration:

 a.2pourdénirlenuméroduposteinterne 

dans l’appartement

 b.8pourdénirlenumérodel’appartement

dans la colonne

Pour les réglages des commutateurs, se

reporter à la notice de système.

= =

9. Pré-câblage pour le raccordement

entrée-sortie avec accessoire Réf. 1750/50

10. Luminosité

11. Couleur

12. Visdexationduvidéophoneàl’étrier

Dispositif compatible avec les prothèses

auditives avec mode de fonctionnement

T (Dispositions ETS 300381 et EN

60118).

Positionner le sélecteur sur T.

DS1750-003A

DESCRIPTION DES BORNES

]

LINE IN ConnexionauBUSdesystème

]

CP Appel à l’étage

S+

}

Répétition appel

S-

INSTALLATION

Fixerl’étrieràlaparoienutilisantunboîtier503etlesvislivréesdesérie,oubienunboîtierØ60avec

des vis appropriées.

Régler les commutateurs de programmation.

Brancher les connecteurs en provenance de l’installation sur le bornier.

Accrocherl’écranàl’étrieretlebloquerenvissantlesvisdexationA.

1,40 m

Boîtier 503 Boîtier Ø 60

1,40 m

Ø 4 mm maxi

bout plat ou

cruciforme Phillips

•

10 DS1750-003A

FONCTIONS DES BOUTONS

ETAT

BOUTON

REPOS ET

RACCROCHAGE

ATTENTE

DECROCHAGE

(RECEPTION

APPEL)

PHONIE REPOS ET

DECROCHAGE

ETAT DE

PROGRAMMATION

(*)

(VIDEOPHONE

AU REPOS ET

RACCROCHE)

Ouvre-porte

piétons

Ouvre-porte

piétons

Ouvre-porte

piétons

Ouvre-porte

piétons

Activation/

désactivation ouvre-

porte automatique

Délement

mémoire

vidéo

Fonction

spéciale

(pardéfaut:7)

Fonction

spéciale

(pardéfaut:7)

Appel intercom

3 programmable

(pardéfaut:non

programmé)

Réglage du volume

d’appel d’interphone

et à l’étage (le

volume varie selon

la séquence HAUT,

BAS,MUTE)

Activation

automatique Renvoi vidéo

Fonction

spéciale

(pardéfaut:8)

Appel intercom

2 programmable

(pardéfaut:non

programmé)

Sélection sonnerie

d’appel à l’étage (5

sonneriesdifférentes)

Ouverture

passage pour

véhicules

Ouverture

passage pour

véhicules

Ouverture

passage pour

véhicules

Appel intercom

1 programmable

(pardéfaut:appel

verscentrale)

Sélection sonnerie

d’appel d’interphone

(5 sonneries

différentes)

(*)Pour accéder ou quitter l’état de programmation, maintenir le bouton enfoncé pendant plus de 5

secondes;leclignotementlentdelaLEDjauneconrmel’accèsàlaprogrammation.Auboutde10

minutes, le système quitte automatiquement l’état de programmation.

SIGNALISATIONS PAR LED

2. LED verte allumée.

Signale la réception d’un appel.

6. LED bicolore.

PRIORITE FONCTIONS

1Rouge,clignotementrapide:fonctionMuteactive

2Vert,clignotement:ouvre-porteautomatiqueactif

3Rouge,lumièrexe:porteouvertesurposted’appelprincipal

4Rouge,clignotementlent:porteouvertesurposted’appelsecondaire

5Jaune,clignotementlent:étatdeprogrammationactif

Pour enregistrer la programmation, quitter celle-ci en maintenant le bouton enfoncé pendant

plus de 5 secondes. Au bout de 10 minutes, le dispositif quitte en tout cas l’état de programmation,

en enregistrant les paramètres modiés.

Pour la programmation de l’appel intercom, se reporter à la notice de système.

RESET

Pour rétablir les paramètres par défaut du dispositif, après l’accès à la programmation en maintenant le

bouton enfoncé pendant plus de 5 secondes, appuyer en même temps sur les boutons et pendant

plusde3secondes;lacommandeestconrméeparl’émissionde2bipssonoresprolongésetparlasortie

du dispositif de l’état de programmation.

Otros manuales para 1750/1

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de urmet domus

urmet domus

urmet domus nexo2 1708/2 Manual de usuario

urmet domus

urmet domus SIGNO 1139 Manual de usuario

urmet domus

urmet domus 2Voice mikra plus Hoja de instrucciones

urmet domus

urmet domus VOG 5 Manual de instalación y operación

urmet domus

urmet domus 1717 Manual de instalación y operación

urmet domus

urmet domus Sinthesi Steel Manual de usuario

urmet domus

urmet domus Agora 2 Instrucciones de montaje

urmet domus

urmet domus VOG7 1760 Manual de instalación y operación

urmet domus

urmet domus ELEKTA STEEL 1375 Manual de usuario

urmet domus

urmet domus iPerCom Mikra 2 1060 Guía de inicio rápido

urmet domus

urmet domus 1060 Manual

urmet domus

urmet domus Mikra2 1722 Manual de usuario

urmet domus

urmet domus 1730 Manual de usuario

urmet domus

urmet domus 1133 Manual de usuario

urmet domus

urmet domus Mikra 1122/1 Manual de usuario

urmet domus

urmet domus 1760/31 Manual de usuario

urmet domus

urmet domus 1083 Manual de instalación y operación

urmet domus

urmet domus 1043 Manual de usuario

urmet domus

urmet domus 1062/100 Manual de usuario

urmet domus

urmet domus Alpha 1168 Manual de instalación y operación

urmet domus

urmet domus IPerVoice 1039 Manual de usuario

urmet domus

urmet domus 2VOICE VOG7 1760 Manual de usuario

urmet domus

urmet domus 1150 Manual de usuario

urmet domus

urmet domus 1083/12 Instrucciones de funcionamiento

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

urmet domus 1750/1 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas
