Urmet domus AIKO SLAVE Manual de usuario

DS 1722-027 LBT 8643

Mod.

1722

VIDEOCITOFONO AIKO SLAVE PER KIT 1722/81

AIKO SLAVE VIDEO DOOR PHONE FOR KIT 1722/81

MONITEUR SUPPLEMENTAIRE AIKO POUR KIT 1722/81

VIDEOPORTERO AIKO SLAVE PARA KIT 1722/81

FREISPRECHANLAGE AIKO SLAVE FÜR SET 1722/81

Sch./Ref. 1722/82

2DS1722-027

ITALIANO

SCHEMA A BLOCCHI DI COLLEGAMENTO

Videocitofono

Master

Videocitofono

Slave

2 2

Videocitofono

Slave

Videocitofono

Slave

Suoneria

supplementare

al resto

dell’impianto

La suoneria supplementare può essere collegata indifferentemente su qualunque videocitofono

dell’impianto.

La massima estensione dell’intero impianto, ovvero la somma di tutte le tratte che lo compongono, non

deve superare i valori riportati nella tabella seguente in funzione della tipologia di cavo:

Tipo di cavo

cavo singolo Doppino

telefonico

Ø 0,6 mm

senza guaina

SYT1

(Ø 0,8 mm)

0,5 mm20,75 mm21 mm21,5 mm2

60 m 100 m 100 m 100 m 100 m 130 m

DS1722-027

INSTALLAZIONE DEL VIDEOCITOFONO

Il dispositivo è predisposto per l’installazione su scatole incasso utilizzando i diversi fori previsti sulla staffa

metallica in funzione della scatola.

Murare la scatola all’altezza indicata;

Fissare la staffa alla scatola incasso;

Eseguire i collegamenti;

Fissare il videocitofono alla staffa.

1,50m (*)

1,45m (*)

Installazione

su scatola 503

Installazione

su scatola Ø 60 mm

(*) Per garantire l’osservanza della Direttiva di riferimento per i portatori di handicap (ad esempio,

per la Francia è attualmente contenuta nella Legge 2005-102 del 11/02/2005, nel Decreto 2006-

555 del 17/05/2006 e successive modiche del 1/08/2006, del 26/02/2007 e del 21/03/2007) lo

schermo del videocitofono dovrà essere posizionato ad un’altezza compresa tra 0,90 e 1,30 m.

DESCRIZIONE DEI MORSETTI

]

POW Ingresso tensione di alimentazione da alimentatore (opzionale)

]

LINE Linea BUS

}

Uscita per collegamento di suonerie supplementari (max 1 suoneria nell’intero impianto)

COLLEGAMENTO DEL VIDEOCITOFONO “MASTER” A

VIDEOCITOFONI “SLAVE”

videocitofono

master

POW LINE Z K

videocitofono

slave n°1

POW LINE Z K

videocitofono

slave n°2

POW LINE Z K

suoneria

supplementare

•

4DS1722-027

Qualora si debba rimuovere un videocitofono slave dall’impianto è necessario scollegare i cavi

dal videocitofono a monte. Nel disegno che segue, ad esempio, è indicato come scollegare

dall’impianto il videocitofono slave n° 2.

videocitofono

master

POW LINE Z K

videocitofono

slave n°1

POW LINE Z K

videocitofono

slave n°2

POW LINE Z K

LINE

TERMINAZIONE DI LINEA

Sul videocitofono è presente il ponticello JP1, posto a destra della morsettiera, che permette di inserire la

terminazione di linea. É necessario attivare la terminazione di linea sul videocitofono collegato alla ne di

una linea che non riparte con un’altra tratta dagli stessi morsetti (LINE).

JP1

Terminazione non inserita

Terminazione inserita (default)

La posizione del jumper JP2 non deve essere variata.

CODICE DEL VIDEOCITOFONO

Qualora si desideri installare dei videocitofoni “slave” è necessario impostare su ogni posto interno il relativo

indirizzo tramite i dip-switch.

Indirizzo Posizione dip-switch Indirizzo Posizione dip-switch

Videocitofono

“master”

Videocitofono

“slave” n° 1

Videocitofono

“slave” n° 2

Videocitofono

“slave” n° 3

DS1722-027

ESEMPIO DI CONFIGURAZIONE CON 4 VIDEOCITOFONI IN

PARALLELO

Slave n°1

Al resto

dell’impianto

Terminazione di

linea OFF

ON Master

Terminazione di

linea OFF

Terminazione di

linea OFF

Terminazione di

linea ON

ON Slave n°2

Slave n°3

Videocitofono

Master

Videocitofono

Slave

Videocitofono

Slave

Videocitofono

Slave

COMPLETAMENTO DELL’INSTALLAZIONE

Per completare l’installazione ssare il videocitofono alla staffa come mostrato nel disegno seguente e

rimuovere la pellicola trasparente.

6DS1722-027

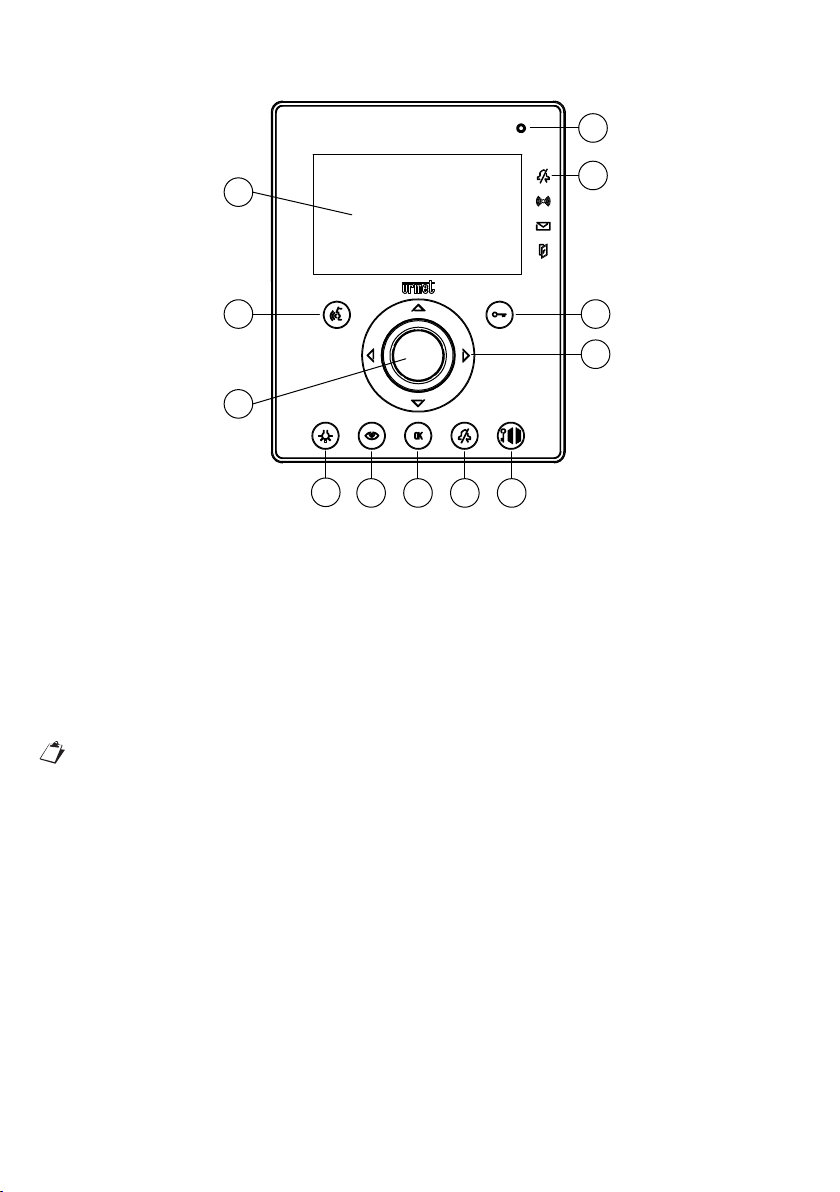

DESCRIZIONE FRONTALE DEL VIDEOCITOFONO

412

6789

display

microfono

indicazione esclusione suoneria (Mute) e modalità di programmazione attiva

pulsante attivazione serratura elettrica - pulsante contestuale OK

pulsanti di navigazione del menù OSD

pulsante apriporta passo carraio

pulsante esclusione suoneria (Mute)

pulsante attivazione menù OSD, attivazione modalità di programmazione e conferma programmazioni

pulsante autoinserzione

pulsante per ripristino delle programmazioni di fabbrica

altoparlante

pulsante attivazione/disattivazione fonia - pulsante contestuale X (annulla)

Per la descrizione del funzionamento e della programmazione fare riferimento al libretto di sistema

del kit.

10.

11.

12.

DS1722-027

ENGLISH

CONNECTION BLOCK DIAGRAM

2 2

To rest

of the system

Slave

video door phone

Slave

video door phone

Slave

video door phone

Master

video door phone Additional

ringer

The supplementary ringer may be connected to any video door phone in the system.

System max. extension, that is the sum of all the segments that compose the system, must not exceed the

values indicated in the following table, according to cable type:

Types of cable

Single cable Twisted pair

Ø 6 mm without

sheath

SYT1

(Ø 0,8 mm)

0,5 mm20,75 mm21 mm21,5 mm2

60 m 100 m 100 m 100 m 100 m 130 m

8DS1722-027

INSTALLATION OF THE VIDEO DOOR PHONE

The device is designed for installation on embedding boxes using the various holes in the metal bracket

according to type of box.

Wall the box at the height indicated;

Fasten the bracket to the embedding box;

Make the connections;

Fasten the video door phone to the bracket.

1,50m (*)

1,45m (*)

Installation

on box 503

Installation

on box Ø 60 mm

(*) To guarantee compliance with the reference Directive for the handicapped (for example, set

forth at the moment in Law No. 2005-102 of 11/02/2005, in Decree 2006-555 of 17/05/2006 as

amended on 1/08/2006, of 26/02/2007 and of 21/03/2007), the screen of the video door phone

must be positioned at a height of between 0.90 and 1.30 m.

DESCRIPTION OF THE TERMINALS

]

POW Power voltage input from power supply unit (optional)

]

LINE BUS line

}

Output for connecting supplementary ringers (1 ringer max. in all the system)

CONNECTION OF THE “MASTER” VIDEO DOOR PHONE TO

“SLAVE” VIDEO DOOR PHONES

POW LINE Z K POW LINE Z K POW LINE Z K

additional

ringer

slave video door

phone nr. 2

slave video door

phone nr. 1

master video door

phone

•

DS1722-027

INSTALLATION OF THE VIDEO DOOR PHONE

The device is designed for installation on embedding boxes using the various holes in the metal bracket

according to type of box.

Wall the box at the height indicated;

Fasten the bracket to the embedding box;

Make the connections;

Fasten the video door phone to the bracket.

1,50m (*)

1,45m (*)

Installation

on box 503

Installation

on box Ø 60 mm

(*) To guarantee compliance with the reference Directive for the handicapped (for example, set

forth at the moment in Law No. 2005-102 of 11/02/2005, in Decree 2006-555 of 17/05/2006 as

amended on 1/08/2006, of 26/02/2007 and of 21/03/2007), the screen of the video door phone

must be positioned at a height of between 0.90 and 1.30 m.

DESCRIPTION OF THE TERMINALS

]

POW Power voltage input from power supply unit (optional)

]

LINE BUS line

}

Output for connecting supplementary ringers (1 ringer max. in all the system)

CONNECTION OF THE “MASTER” VIDEO DOOR PHONE TO

“SLAVE” VIDEO DOOR PHONES

POW LINE Z K POW LINE Z K POW LINE Z K

additional

ringer

slave video door

phone nr. 2

slave video door

phone nr. 1

master video door

phone

•

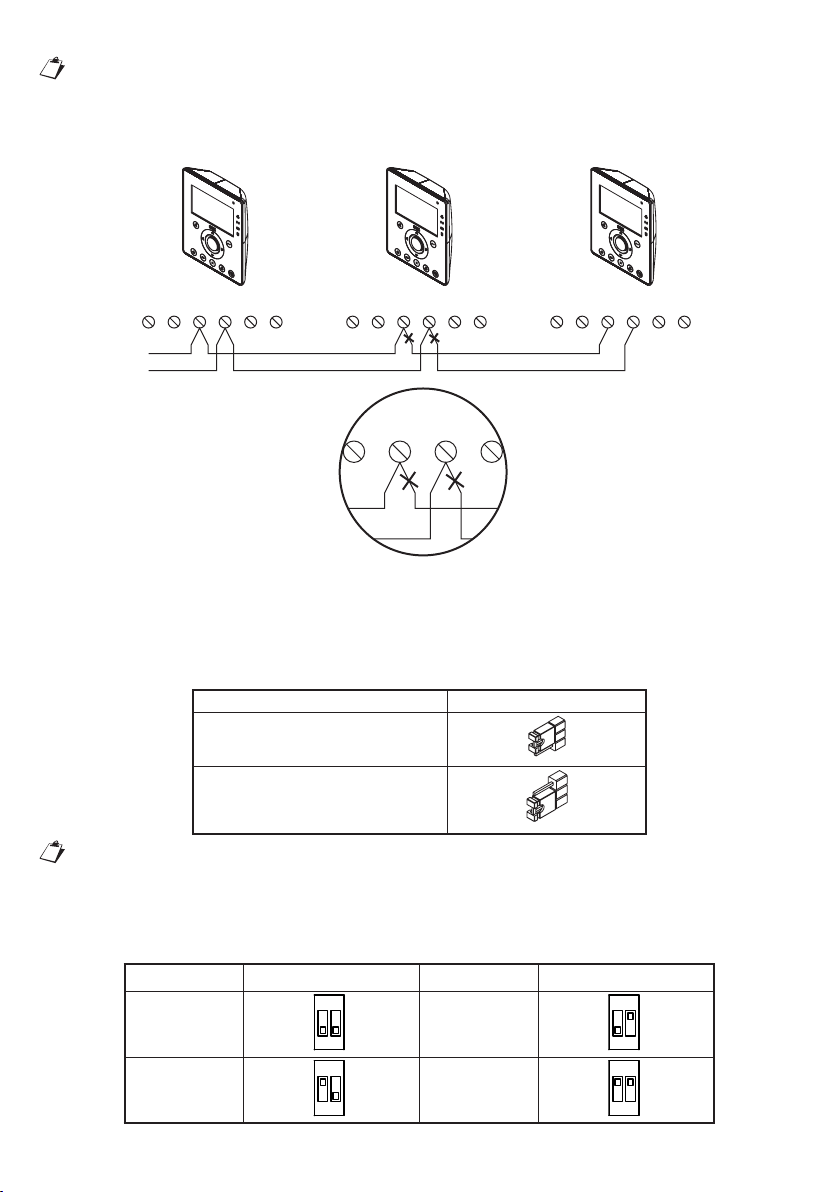

To remove a slave video door phone from the system, disconnect the cables from the upstream

video door phone. The drawing below shows how to disconnect slave video door phone No. 2

from the system.

master

video door phone

slave video door

phone nr. 1

slave video door

phone nr. 2

POW LINE Z K POW LINE Z K POW LINE Z K

LINE

LINE TERMINAL

Jumper JP1 is present on the video door phone, on the right of the terminal board, and allows to insert the

line terminal. The line terminal must be activated on the video door phone connected to the end of a line

which is not resumed with another segment from the same terminal (LINE).

JP1

Terminal not inserted

Terminal insert (default)

The position of jumper JP2 must not be varied.

VIDEO DOOR PHONE CODE

Set the respective address using the dip switches on each apartment station to install “slave” video door

phones.

Address Dip switch position Address Dip switch position

“Master”

video door

prhone

“Slave” video

door phone

nr. 1

“Slave” video

door phone

nr. 2

“Slave” video

door phone

nr. 3

10 DS1722-027

EXAMPLE OF CONFIGURATION WITH FOUR VIDEO DOOR PHONE

IN PARALLEL

Slave nr. 1

ON Master

ON Slave nr. 2

Slave nr. 3

Master video

door phone

Slave

video door phone

Slave

video door phone

Slave

video door phone

To rest

of the system

Line terminal OFF

Line terminal ON

COMPLETION OF INSTALLATION

To complete installation, x the video door phone to the bracket as shown in the following drawing and

remove the transparent lm.
