Urmet domus 1039/74 Manual de usuario

DS 1039-043A LBT 8954

Mod.

1039

POSTO ESTERNO VIDEO SU IP CON 2 TASTI

EXTERNAL IP VIDEO STATION WITH 2 PUSH BUTTONS

POSTE EXTERNE VIDÉO IP AVEC 2 TOUCHES

MICROALTAVOZ VIDÉO SOBRE IP CON 2 TECLAS

Sch./Ref. 1039/74 (50 Hz)

Sch./Ref. 1039/75 (60 Hz)

2DS1039-043A

PRESTAZIONI

Le prestazioni del posto esterno video su IP sono le seguenti:

Realizzato su meccanica Sinthesi Steel a 2 Moduli.

Pilotaggio dell’elettroserratura pedonale con scarica capacitiva ad impulso con bassa corrente di

mantenimento (SE+; SE-).

Pilotaggio elettroserratura passo carraio con relé SE2 con contatti puliti (C-NC-NO).

Ingresso per pulsante androne.

Ingresso per sensore porta.

Pilotaggio dispositivo di ripetizione fonia per audiolesi.

Connessione su cavo LAN con connettore RJ45 e alimentazione tramite POE.

Alimentazione di max 30 cartellini portanome esterni tramite POE.

Gestione di 32 pulsanti di chiamata di cui 2 a bordo e 30 esterni con l’utilizzo di moduli espansione

Sch. 1158/82 e 1158/84.

2 morsetti per l’eventuale alimentazione esterna dei cartellini portanome.

Telecamera CCD a colori con obiettivo grandangolare.

2 tasti di chiamata precablati.

Ingresso per telecamera esterna in alternativa a quella locale.

Pilotaggio dispositivo di ripetizione fonia per audiolesi e modulo con messaggi vocali e led.

INSTALLAZIONE PULSANTIERA

Installare il modulo all’altezza indicata.

Montare il telaio portamoduli sulla scatola incasso.

Montare i moduli sul telaio.

Ribaltare il telaio ed effettuare i cablaggi.

Chiudere il telaio.

Montare i cartellini portanome sul frontale estraibile.

Montare la cornice sul telaio.

•

ITALIANO

1,55 ÷ 1,60 m(*)

Sch.1145/52

Sch.1145/53

Sch.1145/54

Sch.1158/42

Sch.1158/43

Sch.1158/44

(*) Nel caso di persone con disabilità o speciﬁche necessità di tipo D1 (con età avanzata) e D2 (con difﬁcoltà

motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa

tra 75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI

64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o

speciﬁche necessità.

DS1039-043A

3 4

EXP

connettore per moduli

tasti con espansore

Sch. 1158/82-/84

I2C

DIGITAL CONNECTOR

connettore per modulo

con messaggi vocali e

led Sch. 1158/47

LAN

Sch.1145/52

Sch.1145/53

Sch.1145/54

Sch.1158/42

Sch.1158/43

Sch.1158/44

Cartellino provvisorio

trasparente.

Cartellino definitivo

con incisione.

4DS1039-043A

DESCRIZIONE MORSETTI

SE+

}

Morsetti elettroserratura a scarica con corrente di mantenimento per eventuale relé

SE-

C Contatto comune del relè serratura

}

SE2

NC Contatto normalmente chiuso del relè serratura

NO Contatto normalmente aperto del relè serratura

V-

}

Morsetti per alimentazione ausiliaria

V+

]

ILL Morsetti per illuminazione esterna dei cartellini portanome

]

PA Morsetti pulsante androne per pilotaggio e serratura relé

]

SP Morsetti sensore porta

V5 Riferimento per segnale telecamera esterna

V3 Segnale telecamera esterna

]

AD/ILA Morsetti per fonia dispositivo audiolesi Sch. 1158/48

EXP Connettore per modulo tasti con espansore Sch. 1158/82 e Sch. 1158/84

LAN Connettore Ethernet per rete LAN RJ45

I2C DIGITAL Connettore per modulo con messaggi vocali e led Sch.1158/47

CONNECTOR

Per maggiori informazioni consultare il libretto fornito a corredo del modulo con messaggi vocali

e led.

Per la realizzazione dei cablaggi, per le massime distanze e per le operazioni di conﬁgurazione si raccomanda

di seguire le regole prescritte nel manuale di sistema.

Per i collegamenti usare il kit connettori RJ45 Urmet (prodotto vendibile ﬁno ad esaurimento scorte).

CONNESSIONE A MODULO TASTI CON ESPANSORE Sch. 1158/82

e Sch. 1158/84

Nel caso in cui si voglia collegare il posto esterno video IP a dei moduli tasti con espansore Sch. 1158/82 e

Sch. 1158/84 occorre attuare i seguenti collegamenti:

ILL

1158/84

1158/82

1158/84

B B B

A Cavetto lungo 55 cm a corredo del modulo tasti con

espansore Sch. 1158/82 e /84

B Cavetto lungo 20 cm a corredo del modulo tasti con

espansore Sch. 1158/82 e /84

CCavetto lungo 20 cm a corredo del posto esterno video IP

DS1039-043A

COLLEGAMENTO TELECAMERA ESTERNA

In alternativa alla telecamera presente nel modulo

può essere collegata una telecamera esterna ai

morsetti V3, V5.

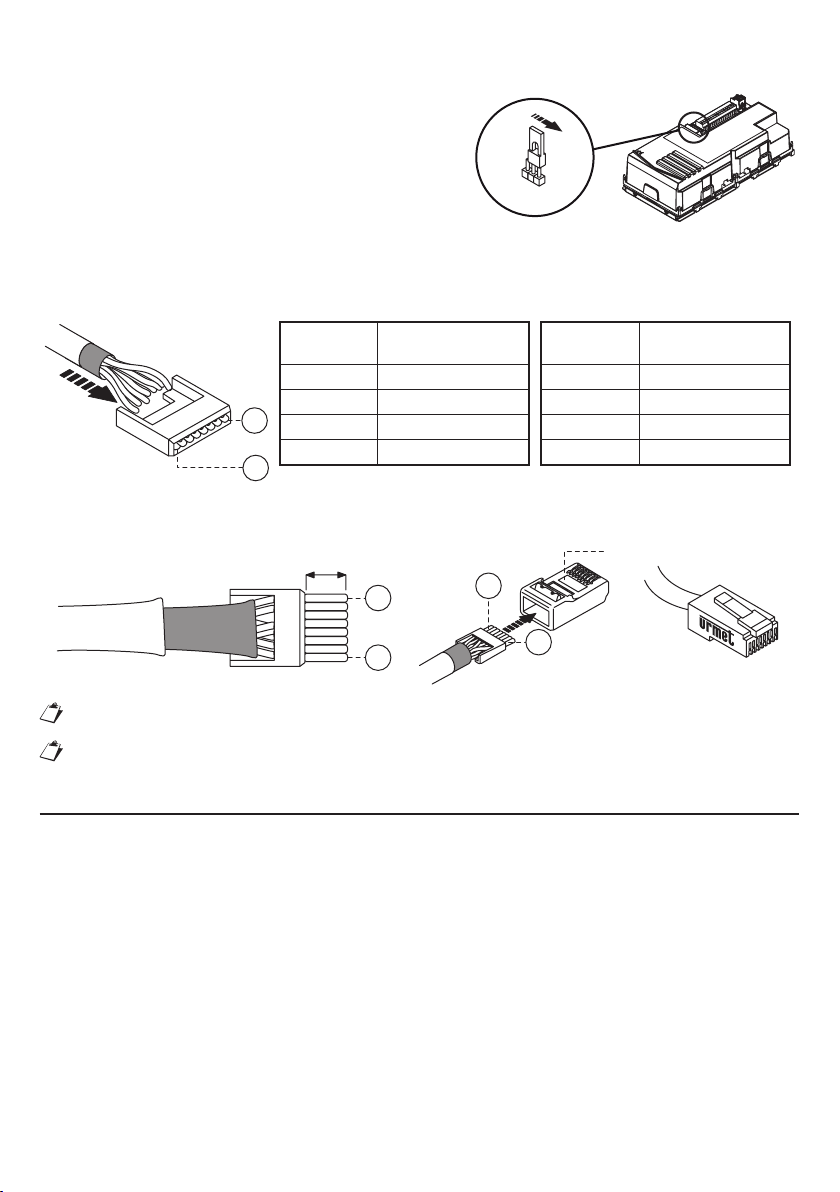

Per abilitare la telecamera esterna occorre spostare

il jumper come mostrato di seguito.

ISTRUZIONI DI CABLAGGIO CON CAVO CAT5

Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet:

Inserire il conduttore nella guida rispettando le colorazioni indicate (Standard T568B).

Conduttore

n° Colore cavo

1 Bianco-Arancione

2 Arancione

3 Bianco-Verde

4 Blu

Conduttore

n° Colore cavo

5 Bianco-Blu

6 Verde

7 Bianco-Marrone

8 Marrone

Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il

plug con appositi attrezzi. Plug

~ 5 mm

Accertarsi che la guaina grigia rimanga all’interno del plug.

Questo tipo di collegamento NON garantisce il doppio isolamento.

CARATTERISTICHE TECNICHE

TENSIONE DI ALIMENTAZIONE E ASSORBIMENTO SUI MORSETTI V+ V-

Tensione di alimentazione:............................................................................................................44 ÷ 57 Vcc

Assorbimento in videochiamata (*) @48 V:...........................................................................................200 mA

Assorbimento a riposo (*) @48 V:.........................................................................................................140 mA

Temperatura di funzionamento: ............................................................................................ -10 °C ÷ +50 °C

(*) Comprensivo dell’assorbimento di 30 cartellini portanome esterni.

Portata contatto relè C, NC, NO:

Tensione massima commutabile: ......................................................................................................... 30 V

Corrente massima commutabile: ........................................................................................................3,5 A

Carico massimo commutabile: ................................................................................................. 40 VA 25 W

Distanza massima pulsante androne: ..............................................................25 m con cavo sez. 0,5 mm2

Distanza massima sensore porta aperta: .........................................................50 m con cavo sez. 1,5 mm2

Distanza massima alimentatore supplementare: ...........................................100 m con cavo sez. 1,5 mm2

Distanza massima serratura capacitiva: .........................................................100 m con cavo sez. 1,5 mm2

•

TLC-EXT

6DS1039-043A

PERFORMANCE

The features of the IP video door phone on are the following:

Designed on 2-module Sinthesi Steel style.

Management of pedestrian door electric lock with pulse capacitive discharge and with low holding

current (SE+; SE-).

Management of driveway electric lock with relay SE2 with clean contacts (C-NC-NO).

Hall button input.

Door sensor input.

Audio repeat device control for use with hearing aid.

LAN connection with RJ45 connector and POE power.

Power supply of 30 external name holder tags max. with POE.

Management of 32 calling buttons, of which two on-board and 30 external with the use of expansion

modules Ref. 1158/82 and 1158/84.

2 terminal pins for external power supply of name holder tags, if necessary.

CCD colour camera with wide-angle lens.

2 pre-cabled call buttons.

Input for external camera, alternative to the local one.

Management of audio repeater device for hard of hearing people and module with voice messages and

leds.

PANEL INSTALLATION

Install the module at the height shown.

Fit the module holder frame in the ﬂush-mounting box.

Fit the modules in the frame.

Tip the frame and connect wires.

Close the frame.

Fit the name tags on the removable front.

Fit the panel on the frame.

•

ENGLISH

1,55 ÷ 1,60 m

Ref.1145/52

Ref.1145/53

Ref.1145/54

Ref.1158/42

Ref.1158/43

Ref.1158/44

DS1039-043A

3 4

LAN

I2C

DIGITAL CONNECTOR

Connector for module

with voice messages

and led Ref. 1158/47.

EXP

Connector for

button modules

with expansion

Ref. 1158/82 - /84

Ref.1145/52

Ref.1145/53

Ref.1145/54

Ref.1158/42

Ref.1158/43

Ref.1158/44

Dummy transparent

name holder

Final engraved

name holder

8DS1039-043A

DESCRIPTION OF TERMINALS

SE+

}

Terminal pins of discharge electric lock with holding current for relay, if present

SE-

C Common lock relay contact

}

SE2

NC Normally closed lock relay contact

NO Normally open lock relay contact

V-

}

Auxiliary power terminals

V+

]

ILL Terminal pins for external lighting of name holder tags

]

PA Hall button terminals for operating lock relay

]

SP Door sensor terminals

V5 Reference for external camera signal

V3 External camera signal

]

AD/ILA Ref. 1158/48 hearing aid audio device terminals

EXP Connector for button modules with expansion Ref. 1158/82 and Ref. 1158/84

LAN Ethernet connector for LAN RJ45

I2C DIGITAL Connector for module with voice messages and led Ref. 1158/47

CONNECTOR

For further details, see the manual provided with the module with voice messages and leds.

Refer to the instructions contained in the system manual for wiring, maximum distances and conﬁguration

operations.

Use Urmet RJ45 connector kit for connections (product on sale until stocks last).

CONNECTION TO BUTTON MODULE WITH EXPANSION UNIT

Ref. 1158/82 and Ref. 1158/84

Use the following connections to connect the IP video door phone to button modules with expansion unit

Ref. 1158/82 and Ref.1158/84:

ILL

1158/84

1158/82

1158/84

B B B

A 55 cm-long cable provided with the button module with

expansion unit Ref. 1158/82 and /84

B 20 cm-long cable provided with the button module with

expansion unit Ref. 1158/82 and /84

C20 cm-long cable provided with the outdoor IP video

station

DS1039-043A

EXTERNAL CAMERA CONNECTION

Instead of the camera present in the module, an

external camera can be connected to terminal pins

V3, V5.

To enable the external camera, move the jumper as

shown below.

WIRING INSTRUCTIONS WITH CAT5 WIRE

Fit the CAT5 wire in a RJ45 plug with Urmet logo:

Insert the wire in the guide respecting the colour coding shown (Standard T568B).

Wire

No. Wire colour

1 White-Orange

2 Orange

3 White-Green

4 Blue

Wire

No. Wire colour

5 White-Blue

6 Green

7 White-Brown

8 Brown

Cut the wires which protrude from the guide by approximately 5 mm, insert the guide in the plug and

crimp the plug with a speciﬁc tool.

Plug

~ 5 mm

Make sure that the grey sheath remains inside the plug.

This type of connection DOES NOT ensure double insulation.

TECHNICAL SPECIFICATIONS

POWER VOLTAGE AND CONSUMPTION ON TERMINALS V+ V-

Power voltage:...............................................................................................................................44 ÷ 57 Vdc

Current consumption during video call (*) @48 V:................................................................................200 mA

Current consumption in standby (*) @48 V:..........................................................................................140 mA

Working temperature range: .................................................................................................. -10 °C ÷ +50 °C

(*) Current consumption of 30 external name holder tags is included.

Relay contact range C, NC, NO:

Maximum switching voltage: ................................................................................................................ 30 V

Maximum switching current: ...............................................................................................................3,5 A

Maximum switching load: ......................................................................................................... 40 VA 25 W

Max. distance from hall button: .............................................25 m with cable cross-section area 0.5 mm2

Max. distance from open door sensor: .................................50 m with cable cross-section area 1.5 mm2

Max. distance from supplementary power supply: .............100 m with cable cross-section area 1.5 mm2

Max. distance from capacitance lock: ................................100 m with cable cross-section area 1.5 mm2

•

TLC-EXT

10 DS1039-043A

PERFORMANCES

Les prestations du poste externe vidéo sur IP sont les suivantes:

Réalisé sur le modèle Sinthesi Steel à 2 modules.

Gestion de la serrure électrique piétonne à décharge capacitive par impulsion et bas courant de maintien

(SE+; SE-).

Gestion de la serrure électrique du portail des voitures avec relais SE2 avec contacts libres de potentiel

(C-NC-NO).

Entrée pour bouton hall d’entrée.

Entrée pour capteur de porte.

Pilotage du dispositif de répétition phonie pour malentendants.

Connexion sur câble LAN avec connecteur RJ45 et alimentation par POE.

Alimentation de 30 étiquettes porte-nom externes au max. avec POE.

Gestion de 32 touches d’appel, dont 2 intégrées et 30 externes avec les modules d’expansion

Réf. 1158/82 et 1158/84.

2 bornes pour l’alimentation externe des étiquettes porte-nom, si nécessaire.

Caméra CCD en couleurs avec objectif grand-angle.

2 touches d’appel pré-câblées.

Entrée pour caméra externe, en alternative à celle locale.

Gestion du dispositif de répétition phonie pour malentendants et module avec messages vocaux et

leds.

INSTALLATION DE LA PLAQUE DE RUE

•

FRANÇAIS

1,55 ÷ 1,60 m

(1,40 m) (*)

Réf.1145/52

Réf.1145/53

Réf.1145/54

Réf.1158/42

Réf.1158/43

Réf.1158/44

(*) Puisque le dispositif est doté de caméra avec un grand angle de visualisation, le module d’appel, si

installé à 1,40m du plancher, est conforme aux lois françaises suivantes: loi 2005-102 du 11 février 2005,

décret 2006-555 du 17 mai 2006, modiﬁé par le décret 2007-1327 du 11 septembre 2007 et arrêtés du

1 Août 2006, du 26 février 2007 et 21 mars 2007 et la circulaire 201-04-2009 du ministère du logement

qui complète la circulaire de la DGUHC 2007-53 du 30 novembre 2007.

Installer le module à la hauteur indiquée.

Installer le châssis porte-modules sur le boîtier

à encastrer.

Installer les modules sur le châssis.

Basculer le châssis et réaliser les câblages.

Fermer le châssis.

Installer les porte-étiquettes des noms sur la

façade extractible.

Installer l’habillage sur le châssis.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de urmet domus

urmet domus

urmet domus iPerTAlk 1375 Manual de instrucciones

urmet domus

urmet domus II Series Manual de usuario

urmet domus

urmet domus 1708 Manual de usuario

urmet domus

urmet domus iPer Vioce 1139 Manual del sistema

urmet domus

urmet domus SIGNO 1740 Manual de usuario

urmet domus

urmet domus IPerVoice 1039 Manual de usuario

urmet domus

urmet domus IPercom VOG7 1761 Manual de instalación y operación

urmet domus

urmet domus 1060 Manual

urmet domus

urmet domus Brave NUDV S2 Guía de solución de problemas

urmet domus

urmet domus mini note 1722/85 Manual del sistema

urmet domus

urmet domus 2voice Sinthesi 1083/9 Manual de usuario

urmet domus

urmet domus iPer com 1741 Manual de instrucciones

urmet domus

urmet domus 1043/550 Manual de usuario

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manual de instalación y operación

urmet domus

urmet domus iPercom elekta steel 1060/23 Manual de usuario

urmet domus

urmet domus 1741/3 Manual del sistema

urmet domus

urmet domus 1155/22 Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

urmet domus

urmet domus 1051 Instrucciones de montaje

urmet domus

urmet domus 1138/18 Manual de usuario

urmet domus

urmet domus 1722 Guía del usuario

urmet domus

urmet domus nexo2 1708/2 Manual de instrucciones

urmet domus

urmet domus Miro 1750 Series Manual de usuario

urmet domus

urmet domus 2 Voice Mikra Digital 1784 Guía de inicio rápido

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

urmet domus 1039/74 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas
