Trust START-LINE ACM-2000 Manual de usuario

USER MANUAL

MULTI LANGUAGE

STARTLINE

ACM2000

BUILD-IN SWITCH

Item 71269 Version 2.0

Visit www.trust.com

for the latest instructions

ACM-2000 BUILD-IN SWITCH

L N NL

ACM-2000 BUILD-IN SWITCH

7 8

L N NL

LED blinks fast

ACM-2000 BUILD-IN SWITCH

L N NL

910

LED blinks fast

Optional: Unpair a Trust Smart Home channel

ACM-2000 BUILD-IN SWITCH

6 sec 1 sec

LED blinks fast

Optional: Clear Memory

ACM-2000 BUILD-IN SWITCH

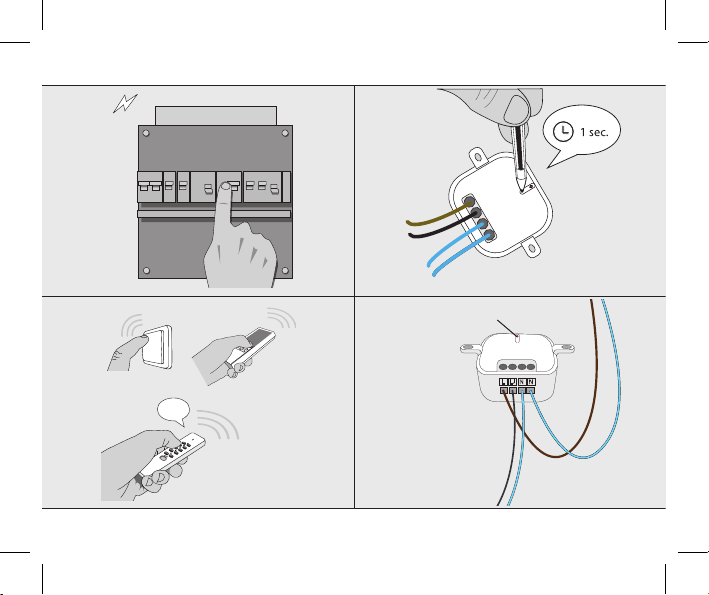

1. Switch o the mains voltage

2. Remove the existing lighting

Detach the existing lighting and disconnect the wires. Do not exceed the maximum load: 2000W.

3. Connect the live and neutral wire

Connect the live wire to the outer left [L] terminal. Connect the neutral wire to the outer right [N]

terminal. Tighten the clamping screws.

4. Connect the switch wire and neutral wire to the lamp

Connect the (black) switch wire from the lamp to the [L

] socket.

Connect the (blue) neutral wire from the lamp to the left [N] contact.

5. Switch on the mains power (electric meter box) to continue the installation

Shock hazard! Do not contact any exposed wiring. Only touch the plastic housing of this product.

6. Activate learn-mode

Press the learn-button on the receiver for 1 second. The learn-mode will be active for 12 seconds and

the LED-indicator will blink slowly.

7. Assign Trust Smart Home transmitter code

While the learn-mode is active, send an ON-signal with any Trust Smart Home transmitter to assign

the code to the receiver’s memory.

8. Code conﬁrmation

The LED will ﬂash fast to conﬁrm the code has been received. The receiver can store up to 32 dierent

transmitter codes in its memory. The memory will be preserved when the receiver is moved to

another location or in case of power failure.

ACM-2000 BUILD-IN SWITCH EN

9. Mount the receiver in the box

Mount the receiver in the wall or ceiling box (break o the mounting tabs if necessary) and cover it up

with a blind cover or mount the light back onto the ceiling again.

10. Manual operation with a Trust Smart Home transmitter

Press ON to switch the receiver on

Press OFF to switch the receiver o

Single code delete

APress the learn-button for 1 second. The learn-mode will be active for 12 seconds and the LED-

indicator will blink slowly.

BWhile the learn-mode is active, send an OFF-signal of a specific Trust Smart Home transmitter to

delete that code.

CThe LED will ﬂash fast to conﬁrm code deletion.

Full memory delete

APress and hold the learn-button on the receiver (approx. 6 sec.) untill the LED-indicator starts

blinking fast. The delete mode will be active for 12 seconds.

BWhile the delete mode is active, press the learn-button again for 1 second.

CThe LED will ﬂash fast to conﬁrm the memory has been cleared.

1. Hauptstromzufuhr abschalten (Stromzählerkasten)

2. Vorhandene Beleuchtung entfernen

Schrauben Sie die vorhandene Beleuchtung ab und trennen Sie die Kabelverbindungen. Die maximale

Wattleistung sollte nicht überschritten werden: 2000 W.

3. Stromführendes Kabel und Neutralleiter anschließen

Schließen Sie das (schwarze) stromführende Kabel an der Buchse [L] ganz links an. Schließen Sie den

(blauen) Neutralleiter an der Buchse [N] ganz rechts an. Erkundigen Sie sich bei einem Elektriker, wenn

Sie Zweifel wegen der Kabelfarben haben. Ziehen Sie die Klemmschrauben fest.

4. Verbinden Sie das Schalterkabel und den Neutralleiter mit der Lampe

Verbinden Sie das (schwarze) Schalterkabel von der Lampe mit dem

] Steckdose.

Verbinden Sie den (blauen) Neutralleiter der Lampe mit dem linken [N]-Kontakt.

5. Hauptstromzufuhr einschalten (Stromzählerkasten) zur Fortsetzung der Installation

Stromschlaggefahr! Berühren Sie keine bloßliegenden Kabel. Berühren Sie nur das Kunststogehäuse

dieses Produkts.

6. Lernmodus aktivieren

Halten Sie die Lerntaste des Empfängers eine Sekunde lang gedrückt. Der Lernmodus bleibt

12 Sekunden lang aktiviert. In dieser Zeit blinkt die LED-Anzeige langsam.

7. Trust Smart Home-Sendercode zuweisen

Im aktivierten Lernmodus kann ein ON-Signal mit einem beliebigen Trust Smart Home-Sender

gesendet werden, um den Code dem Empfängerspeicher zuzuweisen.

8. Codebestätigung

Die LED am Empfänger blinkt schnell, um den Empfang des Codes zu bestätigen. Der Empfänger kann

bis zu 32 verschiedene Sendercodes im Speicher speichern. Bei Stromausfall oder bei Änderung des

Empfängerstandorts bleibt der Speicher erhalten.

ACM-2000 BUILD-IN SWITCH

9. Empfänger auf Anschlussdose montieren

Montieren Sie den Empfänger an der Wand- oder Deckenanschlussdose (entfernen Sie dabei wenn

nötig die Montierlaschen) und schließen Sie mit einer Abdeckplatte ab bzw. montieren Sie die Lampe

wieder an der Decke.

10. Manuelle Bedienung mit einem Trust Smart Home-Sender

Drücken Sie auf ON, um den Empfänger einzuschalten.

Drücken Sie auf OFF, um den Empfänger auszuschalten.

Einzelnen Code löschen

AHalten Sie die Lerntaste eine Sekunde lang gedrückt. Der Lernmodus bleibt 12 Sekunden lang

aktiviert. In dieser Zeit blinkt die LED-Anzeige langsam.

BBei aktiviertem Lernmodus können Sie ein OFF-Signal eines bestimmten Trust Smart Home-Senders

senden, um diesen Code zu löschen.

CDie LED am Empfänger blinkt schnell, um das Löschen des Codes zu bestätigen.

Gesamten Speicher löschen

AHalten Sie die Lerntaste des Empfängers etwa 6 Sekunden gedrückt, bis die LED-Anzeige anfängt

schnell zu blinken. Der Löschmodus bleibt 12 Sekunden aktiviert.

BDrücken Sie die Lerntaste erneut eine Sekunde lang bei aktiviertem Löschmodus.

CDie LED am Empfänger blinkt schnell, um das Löschen des Speichers zu bestätigen.

ACM-2000 BUILD-IN SWITCH

FR ACM-2000 BUILD-IN SWITCH

1. Mettre l'alimentation générale hors tension (compteur électrique)

2. Retrait de l’éclairage existant

Détachez l’éclairage existant et débranchez les ﬁls. Ne dépassez pas la charge maximale 2000W

3. Raccordement du ﬁl sous tension et du ﬁl de neutre

Raccordez le ﬁl sous tension au contact [L] extérieur gauche. Raccordez le ﬁl de neutre au contact [N]

extérieur droit. Serrez les vis de serrage.

4. Connectez le ﬁl de l’interrupteur et le ﬁl neutre à la lampe

Connectez le ﬁl (noir) de l’interrupteur de la lampe au [L

] prise.

Connectez le ﬁl neutre (bleu) de la lampe au contact [N] gauche.

5. Mise sous tension (au niveau du compteur électrique) pour poursuivre l’installation

Risque de décharge électrique! Évitez d’entrer en contact avec tout ﬁl exposé. Touchez uniquement

le boîtier en plastique du dispositif.

6. Activation du mode recherche

Appuyez une seconde sur le bouton de recherche du récepteur. Le mode recherche est alors actif

pendant 12secondes et le voyant indicateur clignote lentement.

7. Aectation d’un code d’émetteur Trust Smart Home

Tandis que le mode recherche est actif, envoyez un signal d’activation avec n’importe quel émetteur

Trust Smart Home pour aecter le code à la mémoire du récepteur.

8. Conﬁrmation du code

La LED clignotera rapidement pour conﬁrmer la réception du code. Le récepteur peut stocker en

mémoire jusqu’à 32 codes d’émetteur diérents. La mémoire est préservée en cas de panne de

courant ou de déplacement du récepteur.

9. Installation du récepteur dans la boîte

Installez le récepteur dans la boîte à encastrer au mur ou au plafond (cassez les languettes de

montage si nécessaire). Refermez la boîte avec une plaque de protection ou réinstallez l’éclairage au

niveau du plafond.
