TRENDnet TEW-659BRV Instrucciones de funcionamiento

300Mbps Wireless N VPN Router

TEW-659BRV

1.01

ŸAnleitung zur Schnellinstallation (1)

ŸTroubleshooting (7)

Voraussetzungen für die Installation

Packungsinhalt

1. Bevor Sie anfangen

ŸTEW-659BRV

ŸCD mit Bedienungsanleitung

ŸAnleitung zur Schnellinstallation

ŸNetzwerkkabel (1.5m / 5ft)

ŸNetzteil (12V DC, 1A)

Wenn keiner der oben genannten Inhalte fehlen, wenden Sie sich an Ihren

Fachhändler.

ŸComputer mit korrekt installiertem verdrahtetem oder drahtlosem

ŸNetzwerkadapter (Hinweis: Es ist zu empfehlen, den drahtlosen Router

von einem verdrahteten Computer aus zu konfigurieren)

Ÿ Webbrowser: Internet Explorer (6.0 oder höher), Firefox (2.0 oder höher),

Opera, Chrome, Safari

Ÿ Breitband-Internet

Ÿ Installiertes Kabel- oder DSL-Modem

2. Installation der Hardware

Hinweis:

Notieren Sie sich zuerst alle erforderlichen Angaben über Ihre

Internetverbindung. Wenden Sie sich bei Bedarf an Ihren Internet Service

Provider (ISP).

1. Prüfen Sie, dass eine Internetverbindung besteht, sobald Sie Ihren Computer

direkt mit dem Kabel- oder DSL-Modem-oder Ethernet-Stecker verbinden.

Öffnen Sie Ihr web browser, (z.B. Internet Explorer) und tippen Sie ein URL

ein (z.B.http://www.trendnet.com) im Adressenstab.

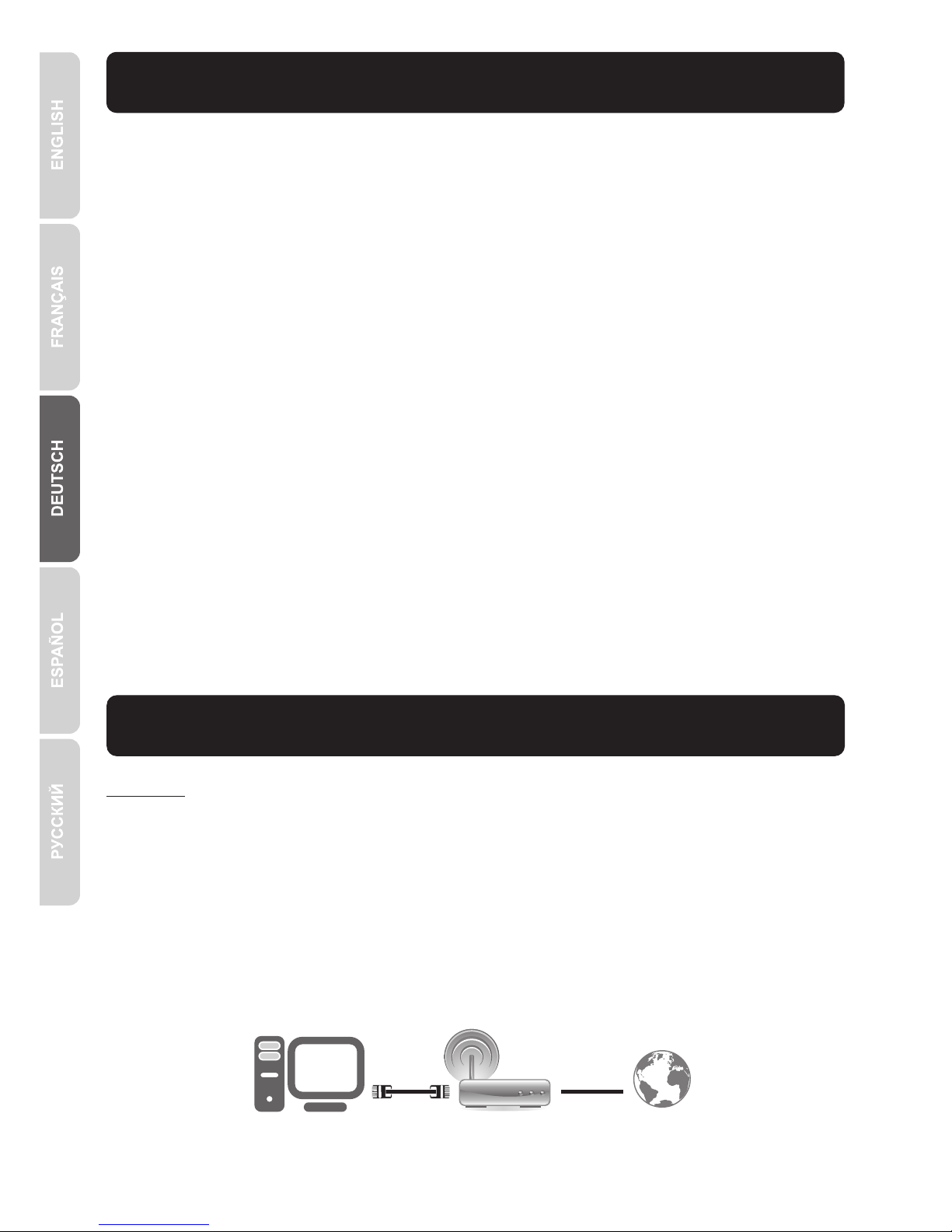

Cable/DSL

Modem

Internet

2. Schalten Sie das Kabel- oder

DSL-Modem aus.

3. Trennen Sie das Netzwerkkabel

vom Kabel- oder DSL-Modem und

dem Computer ab.

4. Netzwerkkabel mit einem

Steckerende an einen der

TEW-659BRV Netzwerkports

anschließen. Schließen Sie das

andere Ende des Kabels an den

Computer-Netzwerk-Anschluss

(Ethernet Port.)

5. Verbinden Sie ein Ende eines

Netzwerkkabels mit dem WAN-Port

des TEW-659BRV. Schließen Sie

das andere Ende des Kabels an

den Modem-Netzwerk-Anschluss

(Ethernet Port.)

6. Verbinden Sie das Netzteil mit dem

TEW-659BRV und stecken Sie es

in eine Steckdose. Stellen Sie den

Einschalter auf “Ein”.

7. Schalten Sie das Kabel- oder DSL-

Modem ein. Warten Sie, bis die

LEDs anzeigen, dass das Modem

vollständig hochgefahren wurde.

Weitere Informationen finden Sie in

der Bedienungsanleitung des

Modems.

8. Prüfen Sie, dass die folgenden

Anzeigen leuchten: LAN (der Port

(1,2,3,4), an dem Ihr Computer

angeschlossen ist) (grün), WAN

(grün) und Wireless (grün).

Weitere Informationen zu den

LEDs finden Sie im Abschnitt

“Problembehandlung”.

3. Konfiguration des drahtlosen Routers

Hinweis:

1. Es ist zu empfehlen, den drahtlosen Router von einem verdrahteten

Computer aus zu konfigurieren.

2. Die Anleitung für die VPN-Konfiguration befindet sich in der

Benutzeranleitung. Die Benutzeranleitung befindet sich auf der mitgelieferten

CD-ROM.

2. Geben Sie das System-Kennwort

ein und klicken Sie dann auf

Standardeinstellung:

System-Kennwort: admin

3. Klicken Sie auf Wizard (Assistent)

und drücken Sie anschließend auf die

Enter (Eingabetaste).

4. Klicken Sie auf Next (Weiter).

5. Geben Sie das alte Kennwort ein

(standardmäßig: admin). Geben

Sie ein neues Kennwort ein,

bestätigen Sie es und klicken Sie

dann auf Next (Weiter).

1. Öffnen Sie einen Webbrowser und

geben Sie in die Adressleiste

http://192.168.10.1 ein. Drücken

Sie dann auf die Enter

(Eingabetaste).

6. Wählen Sie Ihre Zeitzone aus und

klicken Sie auf Next (Weiter).

entsprechend den Angaben Ihres

ISP. Führen Sie die Konfiguration

entsprechend den

Bildschirmanweisungen durch.

Hinweis: Für jede Art der

Internetverbindung stehen andere

Optionen zu Verfügung.

Konfigurieren Sie die Einstellungen

Hinweis:

1. Wenn Sie ein Kennwort einrichten, können andere Benutzer nicht mehr auf

die Konfiguration des TEW-659BRV zugreifen.

2. IEs ist zu empfehlen, ein neues Kennwort einzugeben. Notieren Sie sich das

neue Kennwort bitte, wenn Sie diese Einstellung verändern.

3. Das Kennwort kann höchstens 9 Zeichen umfassen.

7. Finde Auto Detecting WAN Type

auswählen und danach auf Weiter

klicken.

9. Sie müssen jetzt die folgenden

Einstellungen konfigurieren:

Drahtlos-Modul (Aktiviert/

Deaktiviert): Wählen Sie die

Standardeinstellung Enable

(Aktiviert) aus.

Netzwerkname (SSID): Die SSID

ist der Name Ihres drahtlosen

Netzwerks (z.B. des drahtlosen

Routers oder Access Points).

Geben Sie einen eindeutigen

Namen ein. Verwenden Sie dabei

keine Bezeichnung, an der Ihre

Identität erkennbar ist, wie z.B.

“Netzwerk Familie Meier”. Sie

sollten die Bezeichnung bei der

Suche nach den verfügbaren

drahtlosen Netzwerken selbst aber

leicht erkennen können.

Kanal: In den meisten Fällen kann

die Standardeinstellung

beibehalten werden.

Hinweis:

1. Um Ihr Netzwerk vor unbefugten Zugriffen zu schützen, sollten Sie die

drahtlose Verschlüsselung aktivieren.

2. Das folgende Beispiel gilt für die WPA2-PSK-Verschlüsselung. Wählen Sie

WPA-PSK oder WPA2-PSK nur dann aus, wenn Ihre drahtlosen Adapter

tatsächlich WPA bzw. WPA2 unterstützen. Markieren Sie andernfalls WEP.

3. Die WEP Verschlüsselung unterstützt nur 802.11b/g Geschwindigkeiten von

bis zu 54 Mbps.

4. Wenn am Router eine Verschlüsselung aktiviert wird, müssen alle

drahtlosen Computer und anderen Geräte mit dem gleichen

Verschlüsselungsschlüssel versehen werden.

10. Wählen Sie den gewünschten

Authentifizierungsmodus und die

Verschlüsselungsart aus, geben

Sie einen vorinstallierten

Schlüssel ein und klicken Sie

dann auf Next (Weiter). Für

WPA-PSK und WPA2-PSK muss

der vorinstallierte Schlüssel 8 bis

63 ASCII- bzw. 64 HEX-Zeichen

lang sein. Notieren Sie sich den

Verschlüsselungsschlüssel.

11. Klicken Sie dann auf Apply

Settings (Einstellungen

übernehmen).

12. Bitte warten, während der

TEW-659BRV erneut startet und

die Änderungen abspeichert.

14. Öffnen Sie Ihren Webbrowser und

geben Sie eine URL ein (z.B.

www.trendnet.com), um zu

prüfen, ob eine

Internetverbindung besteht.

Ihre Konfiguration ist beendet!

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des

TEW-659BRV finden Sie im Abschnitt “Problembehandlung” der Bedienungsanleitung

auf der beiliegenden CD-ROM oder auf der Website von TRENDnet unter

http://www.trendnet.com.

13. Klicken Sie auf Finish

(Fertigstellen).

Troubleshooting

1. I typed http://192.168.10.1 in my Internet Browser's Address Bar, but an error

message says “The page cannot be displayed.” How can I get into the

TEW-659BRV's web configuration page?

1. Check your hardware settings again by following the instructions in Section 2.

2. Make sure the Network Port and Wireless lights are lit.

3. Make sure your TCP/IP settings are set to Obtain an IP address automatically

(see the steps below).

4. Reset the TEW-659BRV. Press the button on the front of the TEW-659BRV for

20 seconds and then let go.

Windows 7

1. Go into the Control Panel, click

Network and Internet, click Network

and Sharing Center, click Change

Adapter Settings and then right-click

the Local Area Connection icon and

then click Properties.

2. Click Internet Protocol Version

4(TCP/IPv4) and then click

Properties. Then click on Obtain an

IP address automatically.

Windows Vista

1. Go into the Control Panel, click

Network and Internet, click Network

and Sharing Center, click Manage

Network Connections and then right-

click the Local Area Connection icon

and then click Properties.

2. Click Internet Protocol Version

4(TCP/IPv4) and then click

Properties. Then click on Obtain an

IP address automatically.

2. Click Internet Protocol (TCP/IP) and

then click Properties. Then click on

Obtain an IP address automatically.

Windows XP/2000

1. Go into the Control Panel, double-

click the Network Connections icon

and then right-click the Local Area

Connection icon and then click

Properties.

2. I am not sure what type of Internet Account Type I have for my cable/DSL

connection. How do I find out?

Contact your Internet Service Provider's (ISP) support service for the correct

information.

3. I went through the Wizard, but I cannot get onto the Internet. What should I

do?

1. Verify that you can get onto the Internet with a direct connection into your

modem.

2. Contact your ISP and verify all the information that you have in regards to your

Internet connection settings is correct.

3. Power cycle your modem and router. Unplug the power to the modem. Turn the

power switch on the TEW-659BRV to the off position. Wait 30 seconds and then

reconnect the power to the modem. Wait for the modem to fully boot up and then

turn the power switch on the TEW-659BRV to the on position.

4. I cannot make a wireless connection to the router. What should I do?

1. Double check that the wireless light on the router is lit.

2. Login to your router. Enter http://192.168.10.1 into the address bar of your

router. The default system password is admin. Click Configuration, Basic

Setting and then Wireless. Make sure Enabled is selected and then click Save.

3. Power cycle the TEW-659BRV. Turn the power switch to the off position. Wait

30 seconds and then turn the power switch on the TEW-659BRV to the on

position.

4. Contact the manufacturer of your wireless network adapter and make sure the

wireless network adapter is configured with the proper SSID. The default SSID

is TRENDnet659. If you have enabled any encryption on the TEW-659BRV,

make sure to configure the wireless network adapter with the same Preshared

key.

ŸWireless LAN is on or enabled/Wireless

data transmission

ŸWPS is activated (Blinking rapidly for 2

minutes)

Wireless/WPS LED

Green

N/A

Green

Blinking

Solid

Off

Blinking

Solid/Off

N/A

Off

Blinking

Solid

Off

WAN Link/Act LED

(Ports 1-4)

WAN port is connected at 10/20Mbps or

100/200Mbps (Half/Full Duplex)

Wireless LAN is off or disabled

WAN port data transmitting/receiving at

10/20Mbps or 100/200Mbps (Half/Full

Duplex)

WAN port is disconnected/No Ethernet Link

LAN port connected at 10/20 Mbps or

100/200Mbps (Half/Full Duplex)

LAN port data transmitting/receiving

10/20Mbps or 100/200Mbps (Half/Full

Duplex)

LAN port disconnected/No Ethernet Link

LED/Button Sequence DefinitionColor

Device is ready

Status LED

Reset/WPS Button

Device is not ready

Reset: Hold 20 seconds to reset device to

factory defaults. WPS: Hold 3 seconds to

activate WPS.

1 2 34

5. Please give me an explanation of all the LEDs and Buttons.

If you still encounter problems or have any questions regarding the

TEW-659BRV, please contact TRENDnet's Technical Support Department.

Otros manuales para TEW-659BRV

Tabla de contenidos

Idiomas:

Otros manuales de Enrutador inalámbrico de TRENDnet

TRENDnet

TRENDnet TEW-718BRM Manual de usuario

TRENDnet

TRENDnet TEW-511BRP Manual de instrucciones

TRENDnet

TRENDnet TEW-511BRP Manual de usuario

TRENDnet

TRENDnet TEW-711BR Manual de usuario

TRENDnet

TRENDnet TW100 S4W1CA Manual de usuario

TRENDnet

TRENDnet TEW-813DRU Manual de usuario

TRENDnet

TRENDnet TEW-818DRU Manual de usuario

TRENDnet

TRENDnet TEW-659BRV Manual de usuario

TRENDnet

TRENDnet TEW-652BRP Manual de usuario

TRENDnet

TRENDnet TEW-631BRP Manual de usuario

TRENDnet

TRENDnet TEG-S16D Manual de usuario

TRENDnet

TRENDnet TEW-731BR Manual de usuario

TRENDnet

TRENDnet TEW-673GRU Manual de usuario

TRENDnet

TRENDnet TEW-432BRP - Wireless Router Manual de usuario

TRENDnet

TRENDnet TEW-652BRP Manual de usuario

TRENDnet

TRENDnet TEW-638AP Manual de usuario

TRENDnet

TRENDnet TEW-432BRP - Wireless Router Manual de usuario

TRENDnet

TRENDnet TEW-711BR Manual de usuario

TRENDnet

TRENDnet TEW-751 DR Manual de usuario

TRENDnet

TRENDnet TEW-671BR Manual de usuario

TRENDnet

TRENDnet TEW-812DRU Manual de usuario

TRENDnet

TRENDnet TEW-711BR Manual de usuario

TRENDnet

TRENDnet TEW-691GR Manual de usuario

TRENDnet

TRENDnet TEW-651BR Manual de usuario

Manuales populares de Enrutador inalámbrico de otras marcas

Milesight

Milesight UG67 Manual de usuario

Airlogic

Airlogic AirSync Class 1 Manual del propietario

Samsung

Samsung WCH730B Manual de usuario

TELEFONICA

TELEFONICA USB Adapter Manual de usuario

NETGEAR

NETGEAR PowerLINE WiFi 1000 Series Manual de usuario

Askey

Askey RAC2V1K Manual de usuario

Alloy

Alloy WLF2454AP-S Manual de usuario

TP-Link

TP-Link TL-WR542G Manual de usuario

NETGEAR

NETGEAR WNR2000v4 Manual de usuario

Hama

Hama 53120 Manual de usuario

Intellinet

Intellinet 524582 Manual de usuario

Asus

Asus RT-N10P Manual de usuario

D-Link

D-Link DIR-506L Manual de usuario

Sapido

Sapido GR297n Manual de usuario

Asus

Asus DSL-N55U Manual de usuario

AMTC

AMTC WR7502 Manual de usuario

Compaq

Compaq CP-2W - iPAQ Connection Point Manual de usuario

SMC Networks

SMC Networks WBR14-N2 FICHE Manual de usuario
