TRENDnet TEG-160WS Manual de usuario

TEG-160WS

TEG-240WS

Quick Installation Guide

Table of Contents

Deutsch .....................................................................................................

Troubleshooting ........................................................................................

1. Bevor Sie anfangen ...........................................................................

2. ..................................................................

3. ................................................

Installation der Hardware

Webmanagement-Programm ............

Table of Contents

Version 04.28.2006

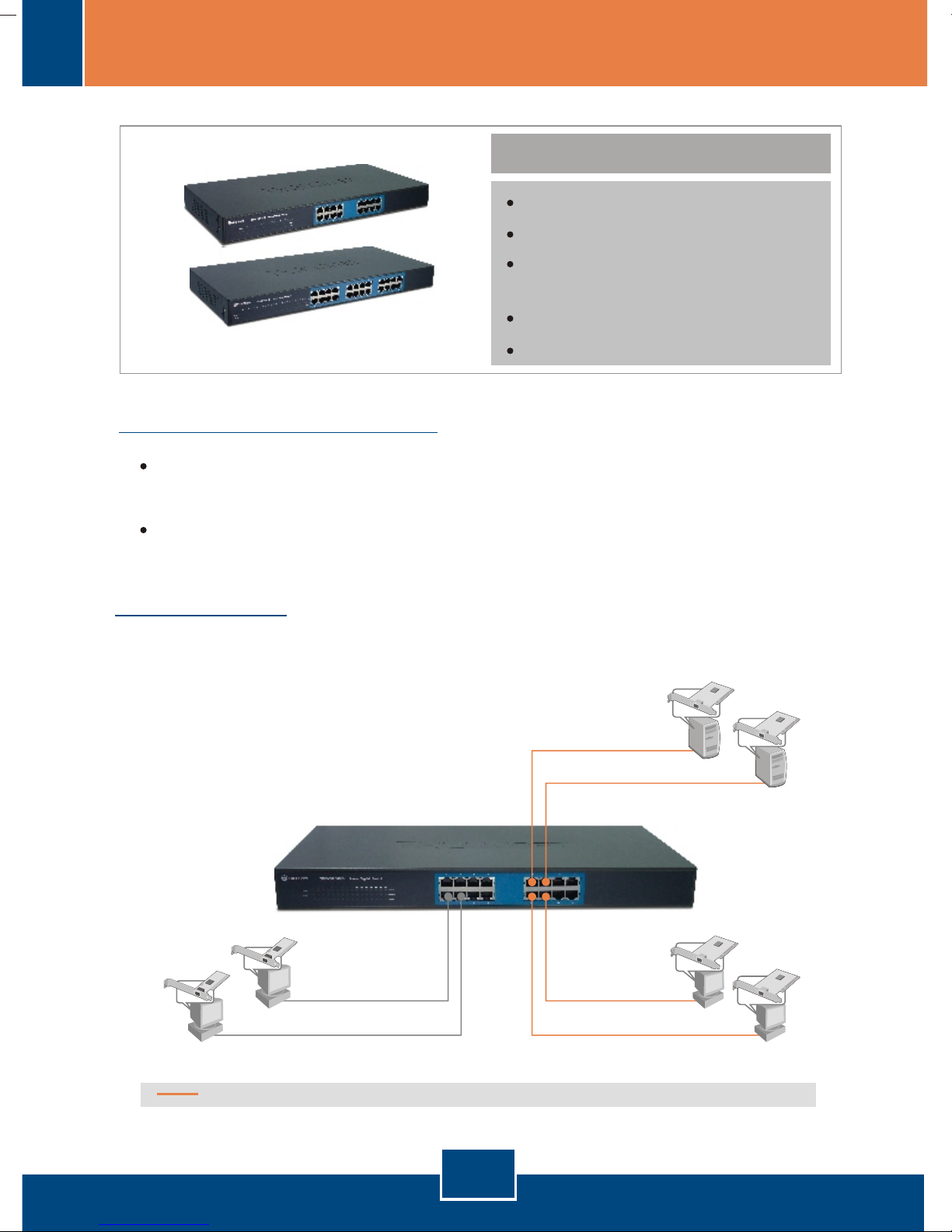

1. Bevor Sie anfangen

Deutsch

Webbrowser: Internet Explorer (5.0 oder höher), Netscape Navigator

(6.0 oder höher)

Packungsinhalt

Computer mit installiertem Netzwerkadapter

Anwendung

Systemanforderungen

TEG-160WS/TEG-240WS

Anleitung zur Schnellinstallation

2 Montageklammern mit Schrauben

Stromkabel

Programm-CD mit

Bedienungsanleitung

Workstations with

10/100Mbps Ethernet Card

(TE100-PCIWN)

Servers with 10/100/1000Mbps

Copper Gigabit PCI Adapter

(TEG-PCITXR)

Workstations with 10/100/1000Mbps

Copper Gigabit PCI Adapter

(TEG-PCITXR)

gigabit

16-Port 10/100/1000Mbps Gigabit

Web Smart Switch

(TEG-160WS)

24-Port 10/100/1000Mbps Gigabit

Web Smart Switch

(TEG-240WS)

2. Installation der Hardware

Deutsch

Hinweis: Konfigurieren Sie den TEG-160WS/TEG-240WS nach Abschluss der

Hardware-Installation mit dem webbasierten Smart-Programm. Öffnen Sie

dazu Ihren Webbrowser und geben Sie die standardmäßige IP-Adresse

ein. Das Standardkennwort lautet „admin". Achten Sie

darauf, dass Ihr Computer und der TEG-160WS/TEG-240WS dem gleichen

Netzwerksegment zugeordnet sind.

http://192.168.0.1

2. Verbinden Sie den Computer über

ein Kat.5-Netzwerkkabel mit

einem freien Ethernet-Port des

TEG-160WS/TEG-240WS.

1. Schließen Sie das Stromkabel an

der Rückseite des TEG-160WS/

TEG-240WS an und stecken

Sie es in eine Steckdose.

Deutsch

3. Klicken Sie auf Start >

Programs (Programme) >

web_management_utility und

dort erneut auf

web_management_utility

Für Benutzer von Windows

1. Legen Sie die Programm-CD mit

Bedienungsanleitung in das

CD-ROM-Laufwerk Ihres

Computers ein und klicken Sie auf

Install Utility (Programm

installieren).

2. Folgen Sie den Anweisungen des

Installationsassistenten. Klicken

Sie auf OK.

3. Webmanagement-Programm

Hinweis: Installieren Sie das Webmanagement-Programm, wenn Sie

problemlos alle webbasierten Switches Ihres Netzwerks auffinden, IP-

Adressen zuweisen, Kennwörter ändern und die Firmware aktualisieren wollen.

Gehen Sie dazu entsprechend den folgenden Schritten vor.

Deutsch

4. Klicken Sie auf Discovery

(Suche). Doppelklicken Sie in der

Discovery List (Suchliste) auf den

Switch.

5. Klicken Sie in der Monitor List

(Überwachungsliste) auf den

Switch und dann auf

Configuration setting

(Konfigurationseinstellung).

6. Konfigurieren Sie IP-Adresse,

Subnet Mask, Gateway und

Password (Kennwort). Klicken

Sie auf Set.

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen

des webbasierten Dienstprogramms finden Sie in der Bedienungsanleitung auf

der beiliegenden CD oder auf der Webseite von TRENDnet unter

www.trendnet.com.

7. Klicken Sie auf OK.

8. Klicken Sie auf Web access

(Webzugriff).

9. Geben Sie Ihr Password

(Kennwort) ein und klicken Sie

dann auf Login (Anmelden).

Deutsch

Q1:

A1:

Q2:

A2:

Q3:

A3:

Q4:

A4:

Q5:

A5:

After connecting the TEG-160WS/TEG-240WS to a power outlet, the LEDs do not turn on.

Check the connection of the power cord to the TEG-160WS/TEG-240WS and the power

outlet. Also check that the power outlet is receiving power.

After installing the Web-Management Utility, I clicked Discovery and the Utility is unable to

discover the TEG-160WS/TEG-240WS. What should I do?

Make sure that the TEG-160WS/TEG-240WS is powered on and that all connections are

secure. Also check that your computer's IP Address is on the same network segment as the

TEG-160WS/TEG-240WS. The default IP Address of the Switch is 192.168.0.1 and the default

password is admin.

When I access the TEG-160WS/TEG-240WS using a web browser, I get a screen that tells

me “only one user can login”. What should I do?

Another computer is configuring the TEG-160WS/TEG-240WS. Please wait until the user

logs off. If the other user has already logged off and you still get the same screen, then

disconnect the power cord from the TEG-160WS/TEG-240WS, wait for 5 seconds, reconnect

the power cord to theTEG-160WS/TEG-240WS, allow 5 seconds for the Switch to power on,

and then attempt to access the web configuration page to login.

I forgot the administration password. How do I reset my TEG-160WS/TEG-240WS?

Press on the reset button using a pen or paperclip for 10 seconds. The default password is

admin.

When I connect a computer to the Switch's gigabit port, the LINK/ACT LED turns on, but

the 100Mbps LED remains off.

When the 1000Mbps LED remains off, the computer's connection speed is 10Mbps or

100Mbps (if the 100Mbps LED is on). Make sure that you have a Gigabit Ethernet adapter

installed. Also make sure to use a CAT-5e or CAT- 6 Ethernet cable.

If you still encounter problems or have any questions regarding the TEG-160WS/TEG-240WS, please

refer to the User's Guide included on the Utility CD-ROM or contact TRENDnet's Technical Support

Department.

Troubleshooting

Certifications

This equipment has been tested and found to comply with FCC and CE Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference received. Including interference that may

cause undesired operation.

NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV

INTERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS

EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER’S AUTHORITY TO

OPERATE THE EQUIPMENT.

Waste electrical and electronic products must not

be disposed of with household waste. Please

recycle where facilities exist. Check with you Local

AuthorityorRetailerfor recyclingadvice.

ADVERTENCIA

En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de

alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al

mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador

de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria

existente en el pais o zona de instalación.

Product Warranty Registration

Please take a moment to register your product online.

Go to TRENDnet’s website at http://www.trendnet.com

TRENDnet Technical Support

US Canada

24/7 Tech Support

Toll Free Telephone: 1(866) 845-3673

Europe (Germany France Italy Spain Switzerland UK)

English/Espanol - 24/7

Francais/Deutsch - 11am-8pm, Monday - Friday MET

English/Espanol - 24/7

Francais/Deutsch - 11am-8pm, Monday - Friday MET

Worldwide

Telephone: +(31) (0) 20 504 05 35

Toll Free Telephone: +00800 60 76 76 67

. . . . .

20675 Manhattan Place

Torrance, CA 90501

USA
