Sony ESBK-7051 Manual de usuario

1996 by Sony Corporation

3-856-427-03(1)

取扱説明書 2ページ

Operating Instructions Page 11

Mode d’emploi Page 19

Bedienungsanleitung Seite 27

SCSI Option

ESBK-7051

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

ご使用にあたっては、エディットステーションES-7に付属の取扱説

明書の「安全のために」と「警告」、「注意」をよくお読みくださ

い。

警告

日本語

概要 .....................................................................................3

各部の名称と働き .................................................................3

取り付けについて .................................................................3

ドライバーソフトウェアをインストールする .................. 4

保証書とアフターサービス ..................................................8

仕様 .....................................................................................9

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく

第一種情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起

こすことがあります。この場合には使用者が適切な対策を講ずるよう要求され

ることがあります。

概要

日

本

語

SCSIオプションESBK-7051は、エディットステーション (EditStationTM)

ES-7のISAスロットに取り付ける基板です。本基板を取り付けると、MOド

ライブなどのSCSI機器をES-7に接続できるようになります。これにより、他

の機器とES-7との間でMOを使ったデータの交換が可能になります。

SCSI端子 (50ピン高密度SCSI-2)

別売りのSCSIケーブルESBK-7053を使ってSCSI機器を接続します。

エディットステーションES-7に付属の取扱説明書の「第3章接続と設定」

の「ISAスロットへ取り付ける」を参照のうえ、本基板を取り付けてください。

ご注意

取り付ける前に、必ずES-7の電源を切ってください。

各部の名称と働き

SCSI端子

取り付けについて

ドライバーソフトウェアをインストールする

1) WindowsNTは米国マイクロソフト社の商標です。

....................................................................................................................................................................

ドライバーソフトウェアをインストー

ルする

本基板を使用する前に、ドライバーソフトウェアをインストールする必要があ

ります。以下の操作で、ログオンするときは必ずAdministratorsグループ

のメンバーのユーザー名およびパスワードを使ってください。

次の手順に従って操作します。

1ES-7の取扱説明書の「システムを起動する」の手順に従ってログオ

ンを行う。

デスクトップ画面が表示されます。

2ES-7に付属の「WindowsNT1)WorkstationVersion4.0」CD-ROM

ディスクをES-7のCD-ROMドライブに入れる。

3タスクバーの「スタート」ボタンをクリックし、「設定」をポイントして「コ

ントロールパネル」をクリックする。

「コントロールパネル」ウィンドウが開きます。

4「コントロールパネル」ウィンドウの「SCSIアダプタ」アイコンをダブル

クリックする。

次の画面が表示されます。

(続く)

ドライバーソフトウェアをインストールする

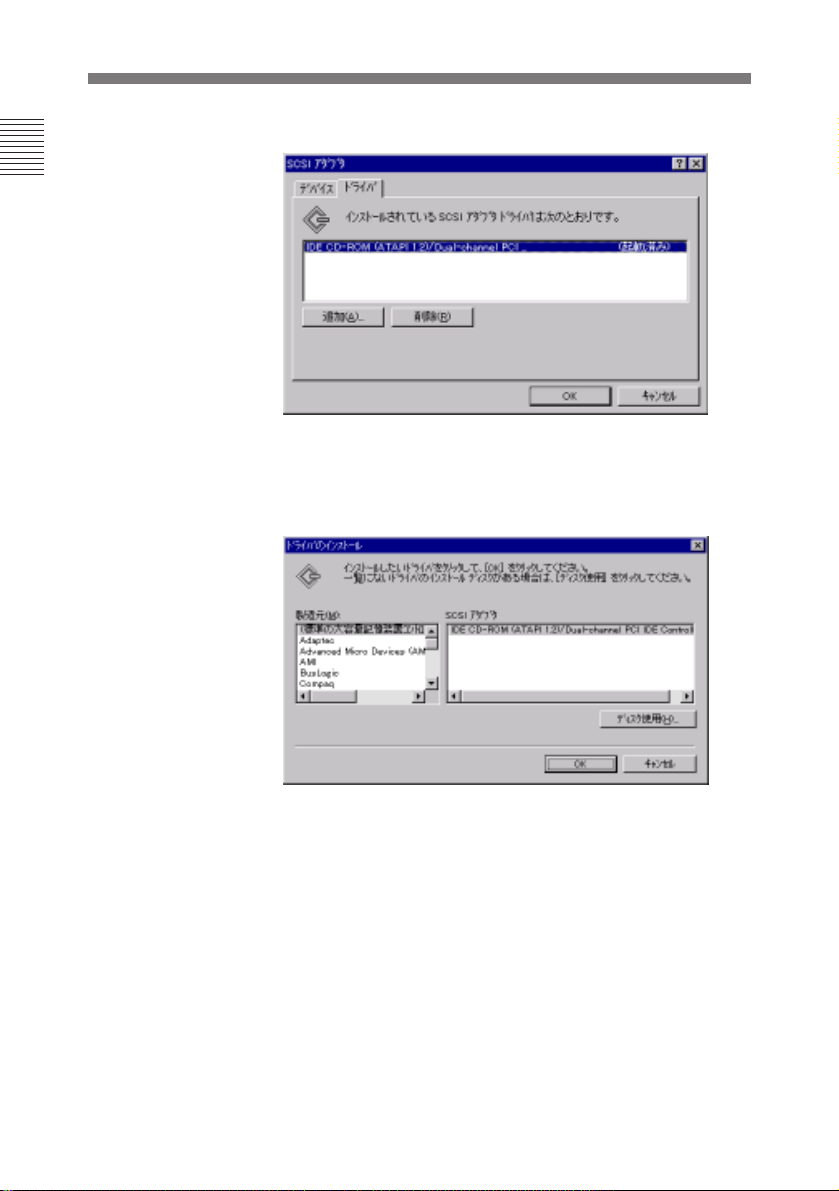

5「ドライバ」タブをクリックする。

6「追加 (A)」ボタンをクリックする。

次の画面が表示されます。

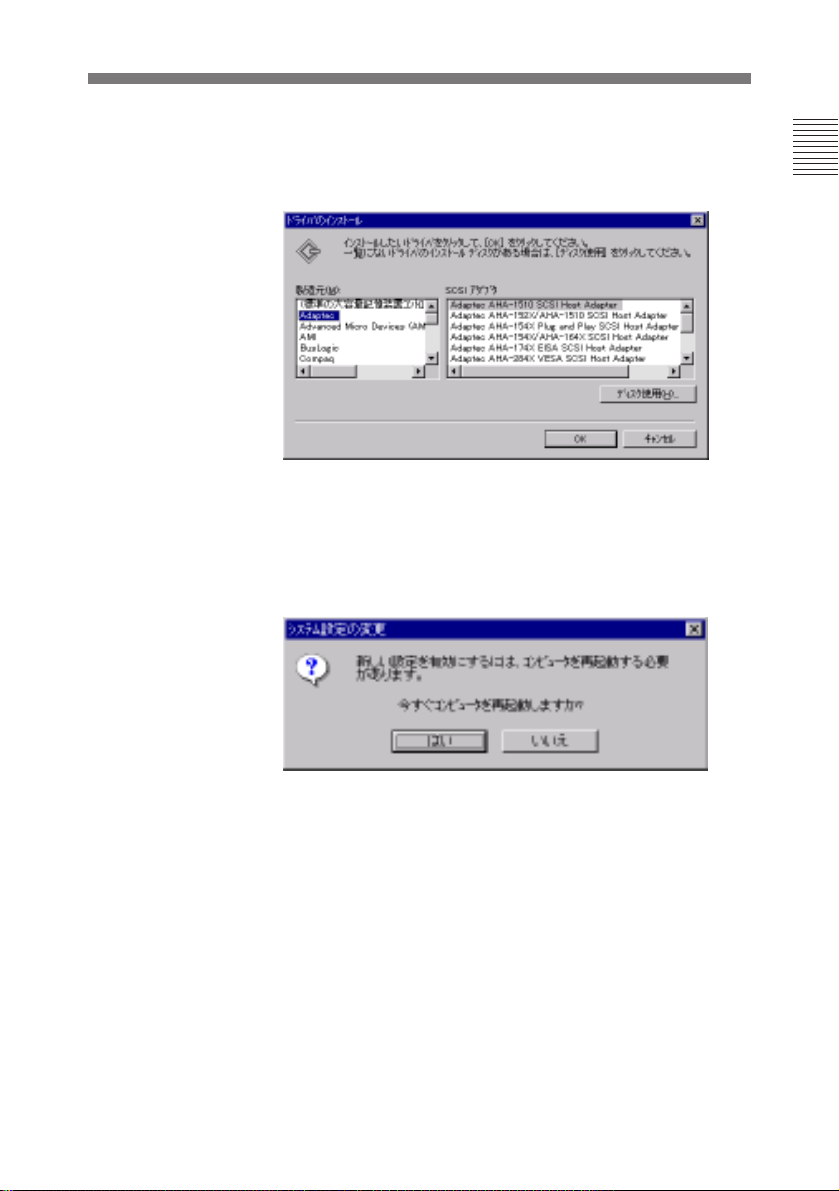

7「製造元」のリストから「Adaptec1)」を選択する。

次の画面が表示されます。

8「SCSIアダプタ」のリストから「AdaptecAHA-152X/AHA-1510SCSI

HOSTAdapter」を選択し、「OK」ボタンをクリックする。

インストールが始まり、しばらくすると次の画面が表示されます。

9「WindowsNTWorkstationVersion4.0」CD-ROMディスクを取り

出し、「はい」ボタンをクリックする。

ES-7のシステムがシャットダウンされた後、再び起動され、ESBK-

7051基板が使用できるようになります。

1) AdaptecはAdaptec社の登録商標です。

....................................................................................................................................................................

ドライバーソフトウェアをインストールする

保証書

•この製品には保証書が添付されていますので、お買い上げの際お受け

取りください。

•所定事項の記入および記載内容をお確かめのうえ、大切に保存してくだ

さい。

アフターサービス

調子が悪いときはまずチェックを

この説明書をもう1度ご覧になってお調べください。

それでも具合の悪いときはサービスへ

お買い上げ店またはお近くのソニーサービス窓口にご相談ください。

保証期間中の修理は

保証書の記載内容に基づいて修理させていただきます。詳しくは保証書

をご覧ください。

保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理させてい

ただきます。

保証期間中の修理など、アフターサービスについてご不明な点は、お買

い上げ店またはお近くのソニーサービス窓口にお問い合わせください。

保証書とアフターサービス

一般

外形寸法 (幅/高さ/奥行き)

176×121×22mm

質量 80g

入出力端子

SCSI端子 50ピン高密度SCSI-2

付属品

取扱説明書(1)

保証書(1)

仕様および外観は予告なく変更することがありますが、ご了承ください。

仕様
