Sony DSBK-210 Manual de usuario

3-205-213-01(1)

2000 Sony Corporation

SDTI-CP

Output Board

設置説明書 3ページ

Installation Instructions Page 15

Manuel d’installation Page 27

Installationsanleitung Seite 39

Istruzioni per l’installazione Pagina 51

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

•ご使用にあたっては、デジタルビデオカセットレコーダー本体

に付属の取扱説明書の「安全のために」と「」、「」

をよくお読みください。お読みになったあとは、いつでも見ら

れるところに必ず保管してください。

•本基板の取り付けは、必ずお買い上げ店またはソニーのサービ

ス窓口にご依頼ください。

DSBK-210

日

本

語

お客様へ ................................................................................. 3

概要 ........................................................................................ 4

追加されるメニュー項目................................................................ 5

フィード再生操作 ............................................................................ 6

DSBK-210の構成品 ...................................................................... 8

取り付け ................................................................................. 9

お客様へ

9ページ以降の設置説明(「取り付け」の項)は、特約店およびソニーの

サービス窓口用の設置説明書です。

お客様がこの設置説明書に記載された作業を行うと、火災や、感電やけ

がなどの人身事故につながることがあります。

お客様自身では絶対に取り付け作業をしないでください。



本基板の取り付けは、必ずお買い上げ店またはソニーのサービス窓口に

ご依頼ください。

日本語

SDTI-CPアウトプットボードDSBK-210は、ソニーデジタルビデオカセットレ

コーダーDSR-2000のオプション基板です。DSR-2000に本基板を取り付け

ると、SDTI-CP1)インターフェースを装備したMPEG対応のレコーダー

(MSW-2000、MAV-555/2000など)との接続が可能になります。

本基板の出力映像信号は、MPEG24:2:2Profile@MainLevelによるI

フレームオンリー方式のエンコード出力となっています。メニュー操作で

50/40/30Mbpsのビットレートが選択できます。



◆ 本基板を装着するためにはDSR-2000のアップグレードが必要となります。

詳細は、お買い上げ店またはソニーのサービス窓口にお問い合わせくださ

い。

概要

.......................................................................................................................................................................

1) SDTI-CP(SDTIContentPackage)は、SDTI(SerialDataTransport

Interface)フォーマット(SMPTE305M)に基づいて、データストリーム多重方

式でMPEG-ESなどのコンテントパッケージを伝送するMPEG信号伝送

フォーマット(SMPTE326M)です。

追加されるメニュー項目

本基板をDSR-2000に取り付けると、セットアップメニューに以下の項目が

追加されます。



◆ メニューの操作方法については、DSR-2000の取扱説明書をご覧ください。



表の設定の欄で□で囲んである値が、工場出荷時の設定です。

項目番号

017

111

914

915

項目名

SUBSTATUS

DMC/FEEDPLAY

SDTI-CPOUTPUTBITRATE

SDTI-CPOUTPUT

FORWARD

ERRORCORRECTION

設定

モニター画面に文字情報としてスーパーインポーズ

するサブ情報を選択する。

OFF：サブ情報は出力しない。

TC MODE：内蔵タイムコードジェネレーターの動

作状態

AUDIO MIX MODE：オーディオ入力信号のミキ

シング状態

TAPE REMAIN：テープ残量

CP OUT BIT RATE：メニュー項目914で設定

したビットレート

DMCEDITボタンの機能をDMCモードとするか

フィードモードとするかを選択する。

DMC：DMC再生またはDMC編集を可能にする。

FEED：フィード再生またはオートフィード再生を可

能にする。

◆フィード再生およびオートフィード再生について

は、次ページの「フィード再生操作」をご覧くださ

い。

MPEG2エンコード出力のビットレートを設定する。

50MbpsI-Only

40MbpsI-Only

30MbpsI-Only

SDTI-CP出力信号の伝送エラー保護のために、誤

り訂正符号(FEC:ForwardErrorCorrection)を付

加して送信するかどうかを選択する。

ON：FECを付加する。

OFF：FECを付加しない。

フィード再生操作

メニュー項目111をFEEDに設定すると、SDTI-CPインターフェース対応

のノンリニア編集システムやディスクレコーダーを接続して、フィード再生を

行うことができます。

ご注意

•DSR-2000では、1倍速のみのフィード再生に対応しています。

•DSR-2000のSDTI-CP出力は、他の出力に対して3フレーム分遅れた位

相で出力されます。

フィード再生

DSR-2000に待ち受け記録が可能なレコーダー(RECEIVESTANDBY機

能を持つMAV-555/2000など)を接続して、本機でフィード再生を行うこと

により、再生信号を送出するVTR(DSR-2000)側からレコーダーの記録動

作を制御することができます。

1DMCEDITボタンを押したままPLAYボタンを押す。

両方のボタンが点灯し、フィード再生が開始します。

同時にレコーダー側で記録が開始します。

2再生を停止したい位置でSTOPボタンを押す。

再生および記録が停止します。

概要

オートフィード再生

DSR-2000で記録開始点(IN点)と記録終了点(OUT点)を設定してオート

フィード再生を行うと、待ち受け記録が可能なレコーダー側で、IN点から

OUT点までの区間をそのまま記録することができます。

1DSR-2000でIN点とOUT点を設定する。

2DMCEDITボタンを押したままPREVIEWボタンを押す。

DSR-2000は、IN点の5秒前(メニュー項目001で変更可能)の位置ま

でプリロールし再生を開始します。OUT点を通過後2秒間ポストロー

ル走行してから、再生を停止します。

レコーダー側では、IN点からOUT点までの区間が記録されます。

DSBK-210の構成品

DSBK-210は、下図の品目で構成されています。

IF-821基板

ハーネス（2連同軸

ケーブル）

コネクターパネルネジ (M3×6、銀色 )

外菊ワッシャー

概要

DSBK-210をDSR-2000に取り付ける手順は、以下の通りです。

1DSR-2000の天板を外す。

ネジ3本をゆるめて、天板ストッパーおよびブランクパネルから引き出

すようにして外す。

2基板押さえを外す。

ネジ1本をゆるめて、基板押さえを持ち上げ、基板押さえガイドがら引

き出すようにして外す。

天板ストッパー

ネジブランクパネル

基板押さえ

取り付け

ネジ

基板押さえガイド

ネジ

(続く

)

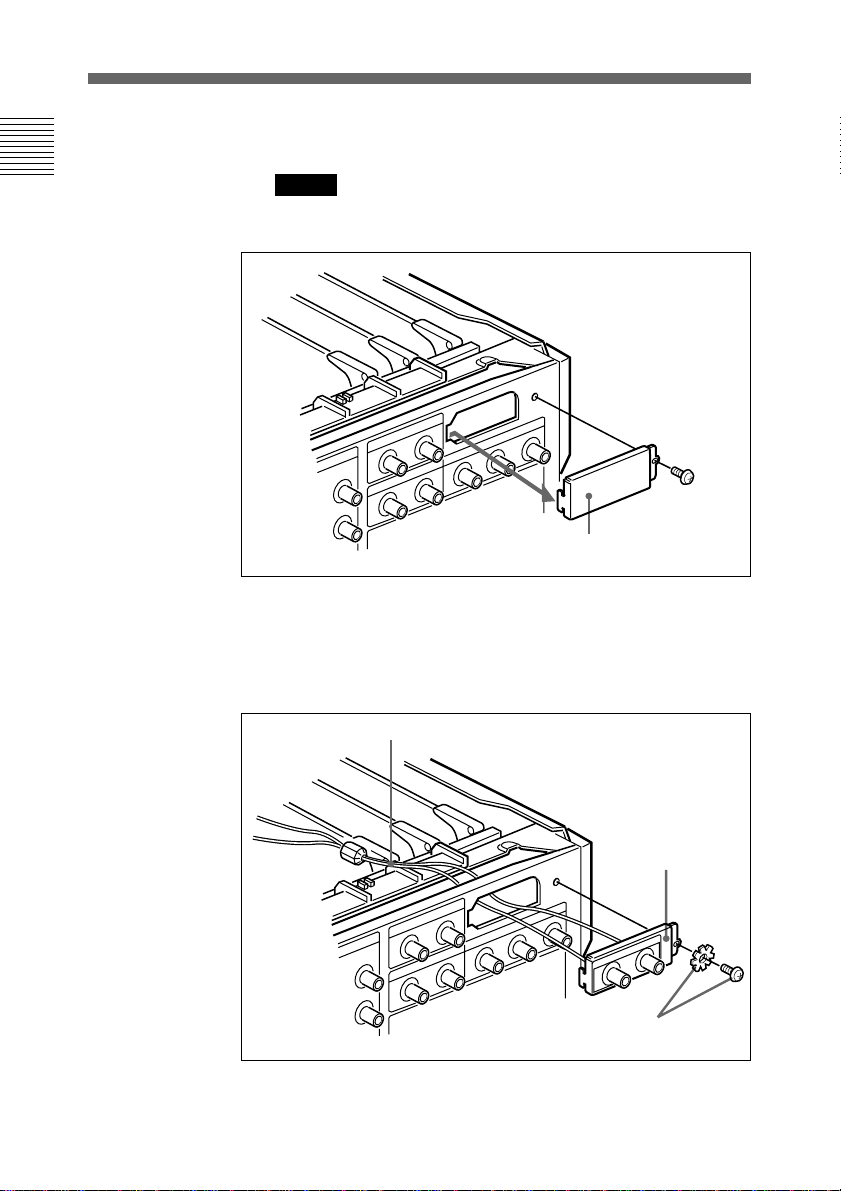

3ブランクパネルを外す。

ご注意

ブランクパネルとネジをなくさないように保管してください。

4ハーネスを、コネクターパネル取り付け用開口部を通してコネクターパ

ネルの2つのコネクターに接続した後、コネクターパネルをDSR-2000

にネジ止めする。

ブランクパネル

ネジ

コネクターパネル

ハーネス

付属のネジ(銀色)とワッシャー

取り付け
