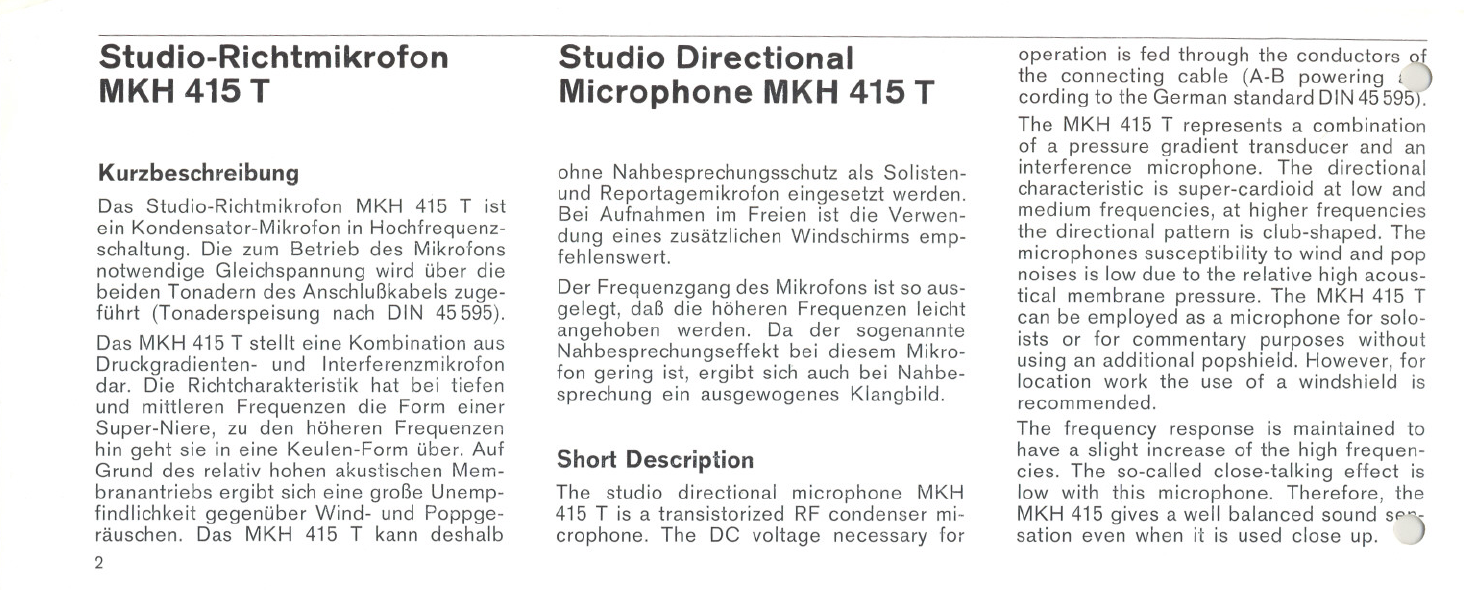

Studio-Richtmikrofon

MKH 415 T

Kurzbeschreibung

Das Studio-Richtmikrofon MKH 415 T ist

ein Kondensator-Mikrofon in Hochfrequenz-

schaltung. Die zum Betrieb des Mikrofons

notwendige Gleichspannung wird über die

beiden Tonadern des Anschlußkabels zuge-

führt (Tonaderspeisung nach DIN 45595).

Das MKH 415 T stellt eine Kombination aus

Druckgradienten- und Interferenzmikrofon

dar. Die Richtcharakteristik hat bei tiefen

und mittleren Frequenzen die Form einer

Super-Niere, zu den höheren Frequenzen

hin geht sie in eine Keulen-Form über. Auf

Grund des relativ hohen akustischen Mem-

branantriebs ergibt sich eine große Unemp-

findlichkeit gegenüber Wind- und Poppge-

räuschen. Das MKH 415 T kann deshalb

--- - ,-

Studio Directional

Microphone MKH 415 T

ohne Nahbesprechungsschutz als Solisten-

und Reportagemikrofon eingesetzt werden.

Bei Aufnahmen im Freien ist die Verwen-

dung eines zusätzlichen Windschirms emp-

fehlenswert.

Der Frequenzgang des Mikrofons ist so aus-

gelegt, daß die höheren Frequenzen leicht

angehoben werden. Da der sogenannte

Nahbesprechungseffekt bei diesem Mikro-

fon gering ist, ergibt sich auch bei Nahbe-

sprechung ein ausgewogenes Klangbild.

Short Description

The studio directional microphone MKH

415 T is a transistorized RF condenser mi-

crophone. The De voltage necessary for

operation is fed through the conductors ~

the connecting cable (A-B powering (

cording to the German standard DIN 45 595 .

The MKH 415 T represents a combination

of apressure gradient transducer and an

interference microphone. The directional

characteristic is super-cardioid at low and

medium frequencies, at higher frequencies

the directianal pattern is club-shaped. The

microphones susceptibility to wind and pop

noises is low due to the relative high acous-

tical membrane pressure. The MKH 415 T

can be employed as a microphone for solo-

ists or for commentary purposes without

using an additional popshield. However, for

location work the use of a windshield is

recommended.

The frequency response is maintained to

have a slight increase of the high frequen-

eies. The so-called close-talking effect is

low with this microphone. Therefore, the

MKH 415 gives a weil balanced sound s~

sation even when it is used close up. J

)\..usführungen

~pes

Es gibt die beiden Typen MKH 415 T und

MKH 415 T-U. Sie unterscheiden sich durch

den verwendeten Anschlußstecker: Das

MKH 415 T ist mit einem dreipoligen Norm-

stecker nach DIN 41 524 ausgestattet.

Das MKH 415 T-U weist einen dreipoligen

Cannon-Stecker (XLR) auf.

There are two models, the MKH 415 T and

the MKH 415 T-U. The difference between

them is the type of connector fitted: The

MKH 415 T is fitted with a 3 pin plug accord-

ing to DIN 41524.

p~ MKH 415 T-U is provided with a 3 pin

\..innon plug (XLR).

Allgemeine Daten

Typ. MKH 415 T MKH 415 T-U

Ausführung

Stecker.

Beschaltung

Ansch lußkupplung

Abmessungen

Gewicht.

Studio-Richtmikrofon in Hochfrequenz-

schaltung

3poliger Norm-

stecker nach

DIN 41524

3pol iger Cannon-

Stecker XLR-3

1 : NF, 2 : Gehäuse, 1 : Gehäuse, 2 : NF,

3 : NF 3 : NF nach IEC-

nach DIN 45595 Normvorschlag

(Publ ication268-14 B)

3polige verschraub- 3polige Cannon-

bare Normkupplung Kupplung

nach DIN 41 524 XLR-3-11 C

z. B. T 3261 001

19 mm O,

236 mm lang 19 mm O,

252 mm lang

165 9 184 9

General Data

Type. MKH 415T MKH 415 T-U

Description .

Output plug .

Wiring

Cdble connector .

Dimensions.

Weight .

Studio directional microphone in HF

technique

3 pin standard

plug to

DIN 41524

3 pin Cannon

plug XLR-3

1 : Audio, 2 : Earth, 1 : Earth, 2 : Audio,

3 : Audio to 3 : Audio to pro-

DIN 45595 posed IEC standard

(Publication268-14B)

3 pin standard 3 pin Cannon

connector to connector

DIN 41 524 XLR-3-11 C

e. g. T 3261 001

19 mm O, 19 mm O,

236 mm long 252 mm long

165 9 184 9

:=-=. I

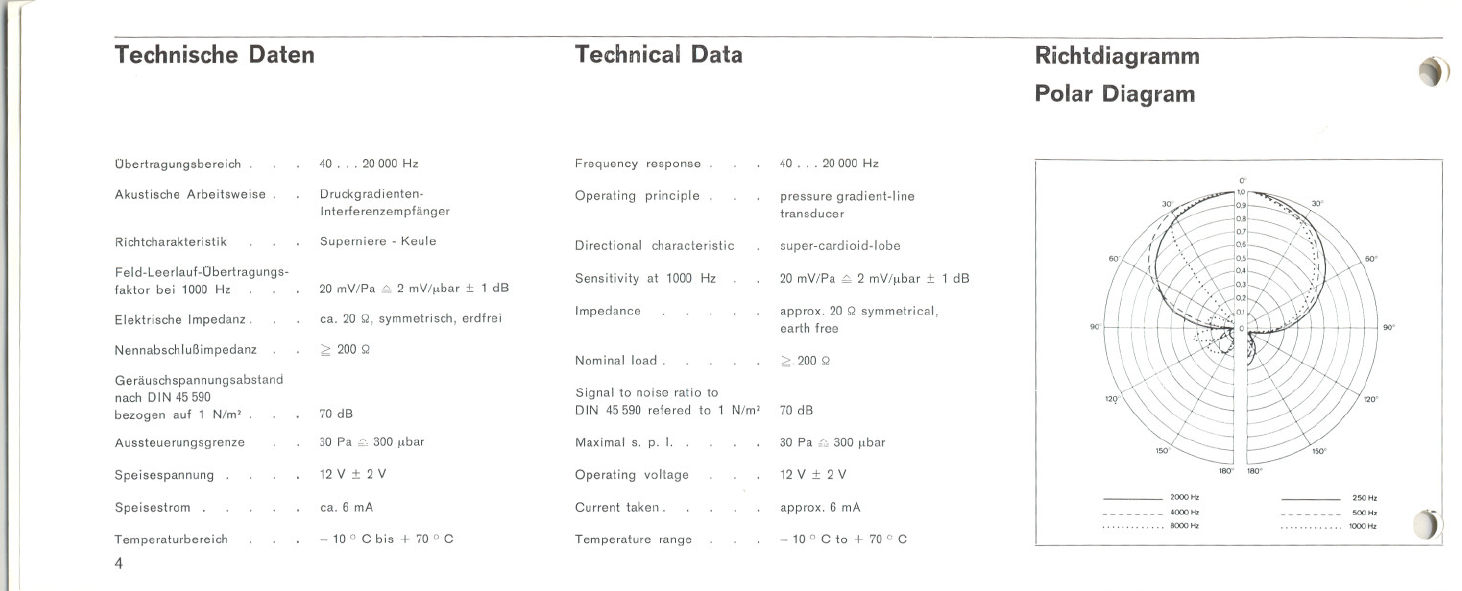

Technische Daten

Obertragungsbereich .

Akustische Arbeitsweise

Richtcharakteristi k

FeId-Lee rlauf-O bert ragungs-

faktor bei 1000 Hz

Elektrische Impedanz.

Nennabsch IuBimpedanz

Ge räuschspannungsabstand

nach DIN 45590

bezogen auf 1 N/m' .

Aussteuerungsg renze

Speisespannung.

Speisestrom.

Temperaturbereich

Technical Data

40 ...20 000 Hz Frequency response. 40 . . . 20000 Hz

pressure gradient-line

transducer

ouper-card ioid-Iobe

20 mV/Pa ~ 2 mV/~bar :!: 1 dB

approx. 20 Q symmetrieal,

earth free

~ 200 Q

70 dB

30 Pa {o 300 J.lbar

12 V:!: 2 V

approx. 6 mA

- 10 0 C to + 700 C

Druckgradienten.

Interferenzempfänger Operating principle .

Superniere - Keule Directional characteristic

20 mV/Pa ~ 2 mV/~bar :!: 1 dB Sensitivity at 1000 Hz

ca. 20 Q, symmetrisch, erdfrei Impedance

~ 200Q Nom inal load.

70 dB Signal to noise ratio to

DIN 45590 refered to 1 N/m'

30 Pa ~.300 J.lbar Maximal s. p. I. .

12V:!: 2 V Operating voltage

ca. 6 mA Current taken ,

- 10 0C bis + 700 C Temperature range

Richtdiagramm

Polar Diagram 1))

90' 90'

180' 1BQ'

- 2oooH, - 280H,

__h 500H, )

h_--n- 4OOOH,

.. 8000H, 1oooH,

--- I

ö«!triebskennlinien

Operating Parameters

Bet"ebskennl,nien

-3

-6

. 0 2 4 6 8

Em,'m",,"'"" "d Bet"'"",""c'g E-, (U,

.. HOch""",",,C"C" ccdBe<,leb",""c'g P-, IU)

10 f2 16

Be"'o"","""'g UIV

Frequenzkurve Frequency Response

SOl 25

oLoiO 50010 "'00 20000 d,

Standard response curve with tolerances MKH 415 T

The original diagram is included with each microphone.

Sollfrequenzgang mit Toleranzschema MKH 415 T

Jedem Mikrofon legen wir das Original-Meßprotokoll bei. 5

IEER

* Soll-Frequenzkurve

Typ: MKH 415T

Prüffeld I25d. IjOd8

Pot: I X

Sign. .Dol: 16.3.72

-'--= 1.-==

Technische Hinweise

Technical Notes

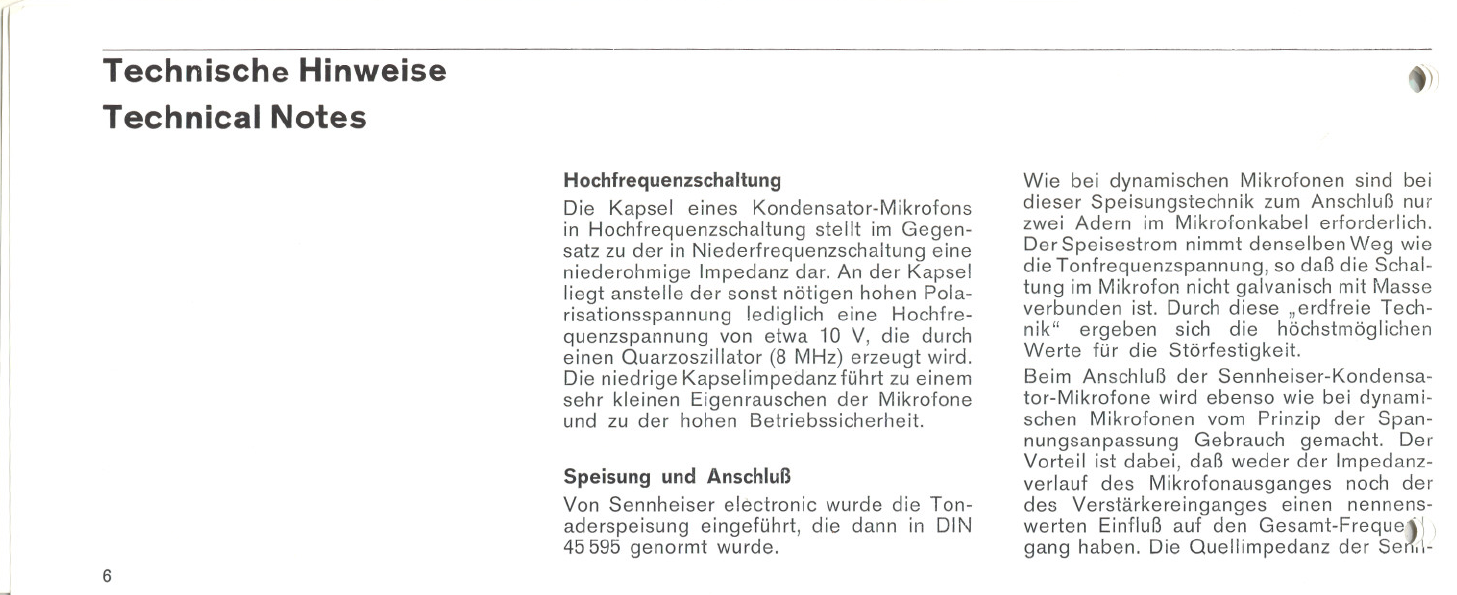

Hochfrequenzschaltung

Die Kapsel eines Kondensator-Mikrofons

in Hochfrequenzschaltung stellt im Gegen-

satz zu der in Niederfrequenzschaltung eine

niederohmige Impedanz dar. An der Kapsel

liegt anstelle der sonst nötigen hohen Pola-

risationsspannung lediglich eine Hochfre-

quenzspannung von etwa 10 V, die durch

einen Quarzoszillator (8 MHz) erzeugt wird.

Die niedrige Kapselimpedanz führt zu einem

sehr kleinen Eigenrauschen der Mikrofone

und zu der hohen Betriebssicherheit.

Speisung und Anschluß

Von Sennheiser electronic wurde die Ton-

aderspeisung eingeführt, die dann in DIN

45595 genormt wurde.

tJ!)

Wie bei dynamischen Mikrofonen sind bei

dieser Speisungstechnik zum Anschluß nur

zwei Adern im Mikrofonkabel erforderlich.

DerSpeisestrom nimmt denselben Weg wie

die Tonfrequenzspannung, so daß die Schal-

tung im Mikrofon nicht galvanisch mit Masse

verbunden ist. Durch diese "erdfreie Tech-

nik" ergeben sich die höchstmöglichen

Werte für die Störfestigkeit.

Beim Anschluß der Sennheiser-Kondensa-

tor-Mikrofone wird ebenso wie bei dynami-

schen Mikrofonen vom Prinzip der Span-

nungsanpassung Gebrauch gemacht. Der

Vorteil ist dabei, daß weder der Impedanz-

verlauf des Mikrofonausganges noch der

des Verstärkereinganges einen nennens-

werten Einfluß auf den Gesamt-Freque\1 )

gang haben. Die Quellimpedanz der Serf,i-

I- j

High Frequency Circuit

The capsule of a HF condenser microphone

presents, contrary to low frequency circuits,

a low impedance output. Instead of the high

polarization voltage normally required, a

high frequency capsule needs only a high

frequency voltage of about 10 volts, which

is produced by a built-in crystal-oscillator

(8 MHz). The low capsule impedance leads

to a very small self-induced noise signal

from the microphone and to a high perfor-

mance reliability.

Powering and Connection

Sennheiser electronic introduced A-B

powering, which was then standardised in

DIN 45595. As with dynamic microphones,

only two wires are required to connect the

microphone when this powering system is

being used. The operating current is fed

along the same wires as the audio frequency

signal, so that the circuitry in the micro-

phone does not have to be connected to

earth. Because of these earth free tech-

niques the highest possible values of im-

munity from noise or disturbance are

achieved.

The connection of Sennheiser condenser

microphones and dynamic microphones as

weil is carried out using the principle ofvolt-

age matching. The advantages of this system

are that neither impedance variations of the

microphone output nor of the amplifier input

exercise a noticeable influence on the total

frequency response. The source impedance 7

.--=.

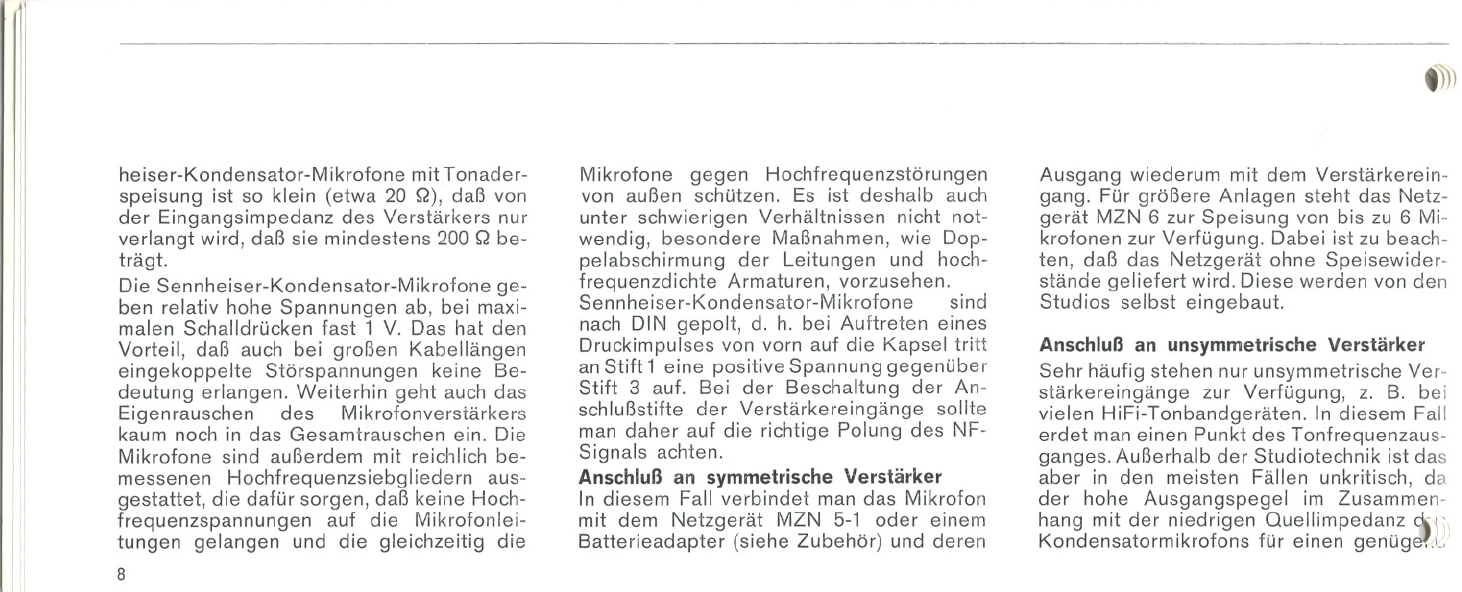

heiser-Kondensator-Mikrofone mit Tonader-

speisung ist so klein (etwa 20 Q), daß von

der Eingangsimpedanz des Verstärkers nur

verlangt wird, daß sie mindestens 200 Q be-

trägt.

Die Sennheiser-Kondensator-Mikrofone ge-

ben relativ hohe Spannungen ab, bei maxi-

malen Schalldrücken fast 1 V. Das hat den

Vorteil, daß auch bei großen Kabellängen

eingekoppelte Störspannungen keine Be-

deutung erlangen. Weiterhin geht auch das

Eigenrauschen des Mikrofonverstärkers

kaum noch in das Gesamtrauschen ein. Die

Mikrofone sind außerdem mit reichlich be-

messenen Hochfrequenzsiebgliedern aus-

gestattet, die dafür sorgen, daß keine Hoch-

frequenzspannungen auf die Mikrofonlei-

tungen gelangen und die gleichzeitig die

Mikrofone gegen Hochfrequenzstörungen

von außen schützen. Es ist deshalb auch

unter schwierigen Verhältnissen nicht not-

wendig, besondere Maßnahmen, wie Dop-

pelabschirmung der Leitungen und hoch-

frequenzdichte Armaturen, vorzusehen.

Sennheiser-Kondensator-Mikrofone sind

nach DIN gepolt, d. h. bei Auftreten eines

Druckimpulses von vorn auf die Kapsel tritt

an Stift 1 eine positive Spannung gegenüber

Stift 3 auf. Bei der Beschaltung der An-

schlußstifte der Verstärkereingänge sollte

man daher auf die richtige Polung des NF-

Signals achten.

Anschluß an symmetrische Verstärker

In diesem Fall verbindet man das Mikrofon

mit dem Netzgerät MZN 5-1 oder einem

Batterieadapter (siehe Zubehör) und deren

t)))

Ausgang wiederum mit dem Verstärkerein-

gang. Für größere Anlagen steht das Netz-

gerät MZN 6 zur Speisung von bis zu 6 Mi-

krofonen zur Verfügung. Dabei ist zu beach-

ten, daß das Netzgerät ohne Speisewider-

stände geliefert wird. Diese werden von den

Studios selbst eingebaut.

Anschluß an unsymmetrische Verstärker

Sehr häufig stehen nur unsymmetrische Ver-

stärkereingänge zur Verfügung, z. B. bei

vielen HiFi-Tonbandgeräten. In diesem Fall

erdet man einen Punkt des Tonfrequenzaus-

ganges. Außerhalb der Studiotechnik ist das

aber in den meisten Fällen unkritisch, da

der hohe Ausgangspegel im Zusammen-

hang mit der niedrigen Quellimpedanz c\,'

Kondensatormikrofons für einen genügef,i),)

I-J

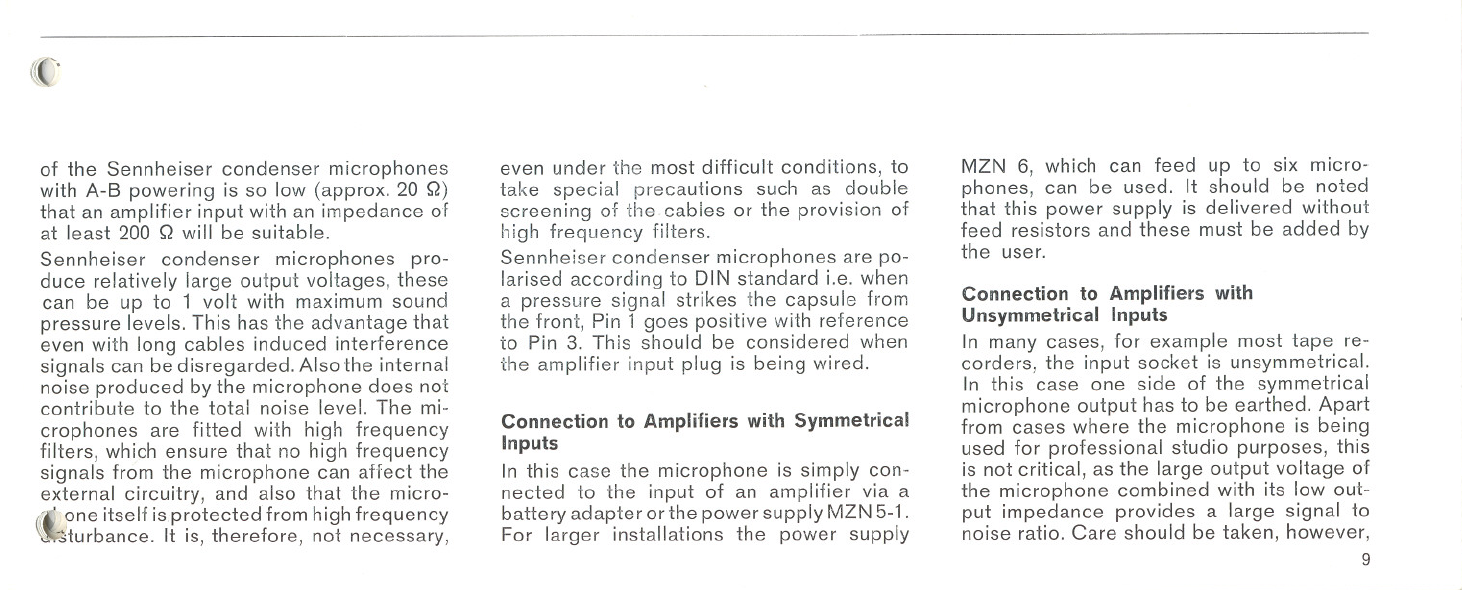

of the Sennheiser condenser microphones

with A-B powering is so low (approx. 20 Q)

that an amplifier input with an impedance oI

at least 200 Q will be suitable.

Sennheiser condenser microphones pro-

duce relatively large output voltages, these

can be up to 1 volt with maximum sound

pressure levels. This has the advantage that

even with long cables induced interference

signals can be disregarded. Also the internal

noise produced by the microphone does not

contribute to the total noise level. The mi-

crophones are fitted with high frequency

filters, which ensure that no high frequency

signals from the microphone can affect the

external circuitry, and also that the micro-

,. '

.one itself isprotected from high frequency

~turbance. It is, therefore, not necessary,

even under the most difficult conditions, to

take special precautions such as double

screening of the cables or the provision of

high frequency filters.

Sennheiser condenser microphones are po-

larised according to DIN standard i.e. when

apressure signal strikes the capsule from

the front, Pin 1 goes positive with reference

to Pin 3. This snould be considered when

the amplifier input plug is being wired.

Connection to Amplifiers with Symmetrical

Inputs

In this case the microphone is simply con-

nected to the input of an amplifier via a

battery adapter or the power supply MZN 5-1.

For larger installations the power supply

MZN 6, which can feed up to six micro-

phon es, can be used. It should be noted

that this power supply is delivered without

feed resistors and these must be added by

the user.

Connection to Amplifiers with

Unsymmetrical Inputs

In many cases, for example most tape re-

corders, the input socket is unsymmetrical.

In this case one side of the symmetrical

microphone output has to be earthed. Apart

from cases where the microphone is being

used for professional studio purposes, this

is not critical, as the large output voltage of

the microphone combined with its low out-

put impedance provides a large signal to

noise ratio. Care should be taken, however, 9

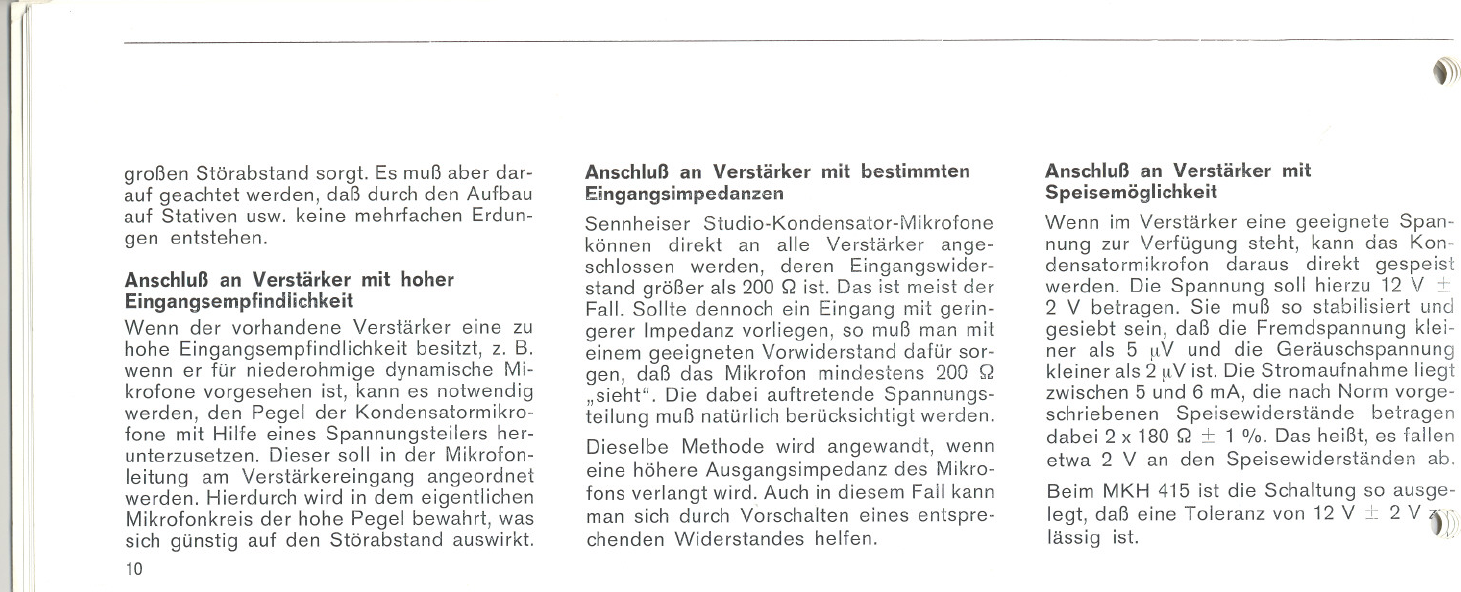

großen Störabstand sorgt. Es muß aber dar-

auf geachtet werden, daß durch den Aufbau

auf Stativen usw. keine mehrfachen Erdun-

gen entstehen.

Anschluß an Verstärker mit hoher

Eingangsempfindlichkeit

Wenn der vorhandene Verstärker eine zu

hohe Eingangsempfindlichkeit besitzt, z. B.

wenn er für niederohmige dynamische Mi-

krofone vorgesehen ist, kann es notwendig

werden, den Pegel der Kondensatormikro-

fone mit Hilfe eines Spannungsteilers her-

unterzusetzen. Dieser soll in der Mikrofon-

leitung am Verstärkereingang angeordnet

werden. Hierdurch wird in dem eigentlichen

Mikrofonkreis der hohe Pegel bewahrt, was

sich günstig auf den Störabstand auswirkt.

Anschluß an Verstärker mit bestimmten

Eingangsimpedanzen

Sennheiser Studio-Kondensator-Mikrofone

können direkt an alle Verstärker ange-

schlossen werden, deren Eingangswider-

stand größer als 200 Q ist. Das ist meist der

Fall. Sollte dennoch ein Eingang mit gerin-

gerer Impedanz vorliegen, so muß man mit

einem geeigneten Vorwiderstand dafür sor-

gen, daß das Mikrofon mindestens 200 Q

"sieht". Die dabei auftretende Spannungs-

teilung muß natürlich berücksichtigt werden.

Dieselbe Methode wird angewandt, wenn

eine höhere Ausgangsimpedanz des Mikro-

fons verlangt wird. Auch in diesem Fall kann

man sich durch Vorschalten eines entspre-

chenden Widerstandes helfen.

tli

Anschluß an Verstärker mit

Speisemöglichkeit

Wenn im Verstärker eine geeignete Span-

nung zur Verfügung steht, kann das Kon-

densatormikrofon daraus direkt gespeist

werden. Die Spannung soll hierzu 12 V ::!::

2 V betragen. Sie muß so stabilisiert und

gesiebt sein, daß die Fremdspannung klei-

ner als 5 [lV und die Geräuschspannung

kleiner als 2 [lVist. Die Stromaufnahme liegt

zwischen 5 und 6 mA, die nach Norm vorge-

schriebenen Speisewiderstände betragen

dabei 2 x 180 Q ::!::1 %. Das heißt, es fallen

etwa 2 V an den Speisewiderständen ab.

Beim MKH415 ist die Schaltung so ausge-

I~gt,.d~ßeineToleranzvon 12 V 1: 2 V ~J)))

lasslg 1St. '

Tabla de contenidos

Otros manuales de Micrófono de Sennheiser

Sennheiser

Sennheiser Black Fire 4031 Manual de usuario

Sennheiser

Sennheiser DRM 85 Manual de usuario

Sennheiser

Sennheiser SKM 5000 Manual de usuario

Sennheiser

Sennheiser Evolution E 835S Manual de usuario

Sennheiser

Sennheiser MKE platinum-C Manual de usuario

Sennheiser

Sennheiser MKE 200 Manual de usuario

Sennheiser

Sennheiser SKM 5200 Manual de usuario

Sennheiser

Sennheiser MD 431 Manual de instrucciones

Sennheiser

Sennheiser EVOLUTION E908 Manual de usuario

Sennheiser

Sennheiser MD 431 Manual de instrucciones

Sennheiser

Sennheiser HSP 2 Manual de usuario

Sennheiser

Sennheiser Evolution E 901 Manual de usuario

Sennheiser

Sennheiser MKE platinum-C Manual de usuario

Sennheiser

Sennheiser e 609 silver Dimensiones

Sennheiser

Sennheiser SKM 300 G3 Manual de usuario

Sennheiser

Sennheiser Evolution E 602 Dimensiones

Sennheiser

Sennheiser MEG 14-40 B Manual de usuario

Sennheiser

Sennheiser E 825 S - Manual de usuario

Sennheiser

Sennheiser MD 421 II Manual de usuario

Sennheiser

Sennheiser MKE 4032 Manual de usuario

Sennheiser

Sennheiser MD 321 N Manual de usuario

Sennheiser

Sennheiser MKE 212 Manual de usuario

Sennheiser

Sennheiser ME 36 Dimensiones

Sennheiser

Sennheiser Evolution E 902 Manual de usuario

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

AKG

AKG CHM 21 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

AKG

AKG D 3800 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario

JLab

JLab GO TALK Manual de usuario

Renkforce

Renkforce TY-109 Manual de usuario
