ProLights EVO64CYC Manual de usuario

ENIT

Manuale Utente

User Manual

EVO64CYC

STAGE&THEATRE LED

REV.001-05/13

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

EVO64CYC

• EVO64CYC

• Staa di ssaggio

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Funzionamento in modalità automatica

3. 5 Modalità Master/Slave

3. 6 Collegamento

3. 7 Congurazione canali DMX

3. 8 Modalità DMX

3. 9 Impostazione dell'indirizzo di start

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Tabella canali DMX

3. 13 Congurazione Static

3. 14 Editing programmi personalizzati

3. 15 Funzioni speciali

3. 16 Calibrazione

3. 17 Attivazione password

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

5 Appendice

5. 1 Vista esplosa

Certiﬁcato di garanzia

EVO64CYC

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C oppure a -20°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

EVO64CYC

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

EVO64CYC

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

EVO64CYC è un proiettore cyclorama compatto con sorgente luminosa LED, che stupisce per l’output di

luce in grado di esibire in un corpo così compatto.

EVO64CYC concepito per aermarsi come una soluzione versatile ed eciente per la proiezione su fondali

di teatri, scenograe televisive e stage set per eventi.

EVO64CYC è equipaggiato con 64 LED RGBWA da 2W, per ottenere un’ampia gamma cromatica, ottenuta

con sistema di miscelazione RGB, ed il controllo di saturazione e temperatura realizzabile attraverso l’im-

piego dei LEDs bianco ed ambra (3200-10000K).

L’innovativo gruppo ottico con lenti e riettori di campo-largo (45x60°) favoriscono l’utilizzo di questo

cyclorama anche in prossimità della supercie da illuminare, senza il fenomeni indesiderati come la crea-

zione di ombre o sovrapposizioni di colore.

EVO64CYC ore inoltre 5 modalità di curve dimmer personalizzabili, per assicurare lineari transizioni di

fade e la compatibilità con i proiettori alogeni tradizionali.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 64 x 2W LED CREE RGBWA (16 rosso, 16 verde, 16 blu, 8 bianco, 8 ambra)

• Lumens: 3915 lm

• Lux: 1181@2m

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Sistema di sintesi colore: miscelazione RGBWA (>16 milioni di colori) per possibilità cromatiche illimita-

te e controllo della temperatura di bianco

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 45x60°

• Angolo di campo: 64°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (2, 3, 4, 5, 7, 10, 11, 17 canali) per controllo avanzato o sempli-

cato

- 2 canali: Pix1, Pix2

- 3 canali: RGB

- 3 canali: HSV

- 4 canali: RGB, dimmer

- 5 canali: RGBWA

- 7 canali: RGBWA, dimmer, strobo

- 10 canali: RGBWA (indipendente per ogni modulo)

- 11 canali: RGBWA, dimmer, macro, strobo, auto, auto speed, dimmer curve

- 17 canali: Dimmer, dimmer ne, R, R ne, G, G ne, B, B ne, W, W ne, A, A ne, macro, strobe, auto,

autospeed, dimmer curve

• “Pixel control mode” per un controllo indipendente ogni singolo pannello LED

• Interfaccia di controllo mediante display LED per esecuzione dei programmi automatici, scelta dei co-

lori statici, memorizzazione di show personalizzati, calibrazione preset colori

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Master/Slave con più unità collegate

EVO64CYC

• Passaggio lineare“step less”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (>400Hz)

• Silenziosità di funzionamento, rareddamento con ventole silenziate e struttura disegnata per avere

una dissipazione a convezione naturale

Corpo e alimentazione

• Rareddamento ad aria ltrata forzata con ventole silenziate

• Grado di isolamento: IP20

• Sistema meccanico in metallo per la regolazione individuale e simultanea dei blocchi LEDs

• Regolazione individuale blocchi LEDs: -10°/+90°

• Supporti ganci omega inclusi per applicazioni in sospensione del proiettore

• Connessioni Input/Output: Neutrik Powercon, XLR 3p/5p

• Cavi di alimentazione (shuko) e segnale (xlr-3p) inclusi

• Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -20/45°

• Output alimentazione per connessione di più unità in serie: no a 10 proiettori a 230V

• Consumo ad emissione massima: 195W

• Peso: 10,00 kg

• Dimensioni (LxAxP): 390x310x298 mm

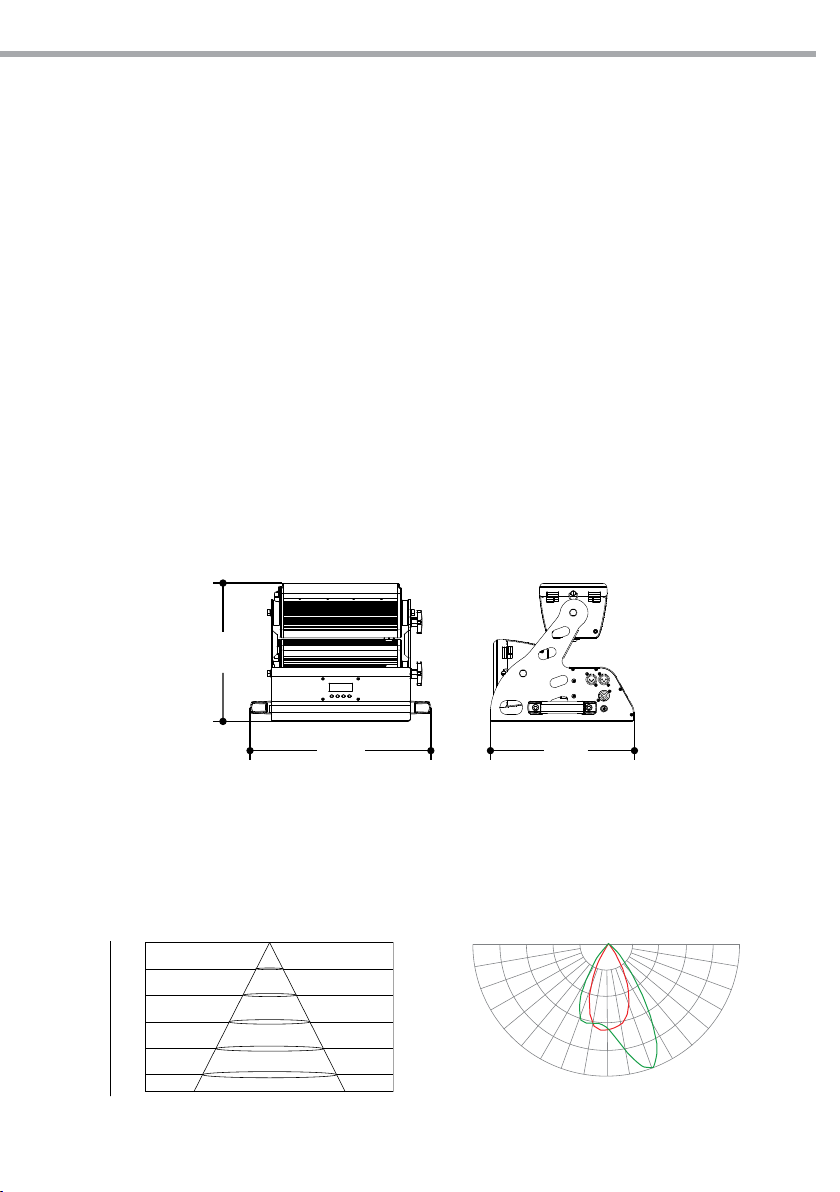

Fig.1

Diagramma di luminosità

Fig.2

298

310390

Illuminance at a Distance

55°

2.0m

4.0m

6.0m

8.0m

10.0m

0.20m

0.41m

0.61m

0.82m

1.02m

Eavg/Emax Beam Angle: 54.3° Beam Width

707/1181lx

176/295lx

78/131lx

44/73lx

28/47lx

Light Intensity Distribution (55°)

—Vert. Intensity (cd)

—Hori. Intensity (cd)

-60 60

-30 30

Average Beam Angle ( 50% ) : 54.3°

-90

2200

3300

4400

5500

1100

EVO64CYC

MENU ENTER UP DOWN

Fig.3

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

2. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

3. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

4. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

5. DMX OUT (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

Vista posteriore

2 3 4 5

6. ALLOGGIAMENTO FUSIBILE in caso di rottura

del fusibile, sostituire sempre con uno dello

stesso tipo e dello stesso valore.

7. POWER IN (connettore di potenza Neutrik) per

il collegamento ad una presa di rete (100-240V

50/60Hz) tramite il cavo rete in dotazione.

8. POWER OUT (connettore di potenza Neutrik):

output alimentazione per connessione di più

unità in serie.

EVO64CYC

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

EVO64CYC può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere

montata anche a testa in giù, su una traversa (g.4). Per il ssaggio occorrono dei supporti robusti per il

montaggio.

Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono da in-

serire nelle apposite sedi del proiettore dove vengono bloccati con una rotazione in senso orario (no

all’arresto). L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso

dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso gli appositi ganci ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore attraverso il sistema meccanico per ottenere una regolazione del blocco LED.

Fig.4

EVO64CYC

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere l’ EVO64CYC, inserire la spina del cavo di alimentazione in una presa di rete (100-240V

50/60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonoma-

mente il suo programma. Per spegnere l’ EVO64CYC, staccare la spina dalla presa di rete. Per maggiore

comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore EVO64CYC dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di

controllo (g.5).

Fig.5

MENU ENTER UP DOWN

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de iluminación de ProLights

ProLights

ProLights Jet Hybrid200 Manual de usuario

ProLights

ProLights EclPanel TWC Manual de usuario

ProLights

ProLights MOVING HEAD Manual de usuario

ProLights

ProLights Diamond142L Manual de usuario

ProLights

ProLights EclFresnel CT+M Manual de usuario

ProLights

ProLights SmartBat Wash Manual de usuario

ProLights

ProLights STARDRAPE W Manual de usuario

ProLights

ProLights ArcPod 27VW Manual de usuario

ProLights

ProLights ARCLED5118 Manual de usuario

ProLights

ProLights Mosaico L Manual de usuario

ProLights

ProLights LUMIPIX6TRI Manual de usuario

ProLights

ProLights Astra Profile400 Manual de usuario

ProLights

ProLights LUMIPAR18QTOUR Manual de usuario

ProLights

ProLights FURY FY250S Manual de usuario

ProLights

ProLights SOLAR48Q Manual de usuario

ProLights

ProLights DTD no. 521-7135 Manual de usuario

ProLights

ProLights CUBER128 Manual de usuario

ProLights

ProLights HZ900D Manual de usuario

ProLights

ProLights BATPAR12UTRI Manual de usuario

ProLights

ProLights LEDCOMPASS8 Manual de usuario

ProLights

ProLights PINSPOT 101 Manual de usuario

ProLights

ProLights EVO128CYC Manual de usuario

ProLights

ProLights PIXBAR3E Manual de usuario

ProLights

ProLights TURTLE Manual de usuario

Manuales populares de Equipo de iluminación de otras marcas

Brizo

Brizo 8SP-MU-4 Manual de usuario

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manual de usuario

IKEA

IKEA BJÖRKSPIREA Manual de usuario

Laserworld

Laserworld Evolution Series ES-400RGB Manual de usuario

Alien

Alien RG STAR Manual de usuario

EuroLite

EuroLite LED B-40 Manual de usuario

Qazqa

Qazqa Suplux SL 3 Black 103062 Manual de usuario

Commercial Electric

Commercial Electric 54568141 Manual de usuario

CREE LIGHTING

CREE LIGHTING 304 Series Manual de usuario

Goobay

Goobay 49867 Manual de usuario

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manual de usuario

Alkalite

Alkalite Krypton KT-81 Manual de usuario

Clas Ohlson

Clas Ohlson GU10 Manual de usuario

DTS

DTS DELTA 10 F Manual de usuario

ring

ring Solar Steplight Manual de usuario

One Stop Gardens

One Stop Gardens 57696 Instrucciones de montaje

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manual de usuario

SIREM

SIREM Swimeo A2 Manual de usuario
