ProLights Lumipix9HE Manual de usuario

MANUALE UTENTE

USER MANUAL

LUMIPIX9HE

IT - EN

LINEAR LED BATTEN

REV.003-11/14

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

LUMIPIX9HE

• LUMIPIX9HE

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Auto Show

3. 5 Static color

3. 6 Modalità musicale

3. 7 Manual color

3. 8 Modalità Master/Slave

3. 9 Collegamento

3. 10 Modalità DMX

3. 11 Indirizzamento DMX

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Canali DMX

3. 15 Funzione dimmer

3. 16 Funzionamento tramite il controller IRC

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certicato di garanzia

LUMIPIX9HE

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

LUMIPIX9HE

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

LUMIPIX9HE

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

LUMIPIX9HE è un proiettore lineare LED in formato da 100cm, disegnato per un utilizzo professionale

grazie all’innovativo sistema ottico e sorgente luminosa basata sulla miscelazione di 6 colori, RGBWAP Full

Color per orire performance cromatiche senza precedenti. La sorgente luminosa si compone di 9x10W

RGBWAP FullColor LEDs ad alta ecienza, orendo una generazione colori avazata rispetto i proiettori di

vecchia generazione, con pieno controllo sulla saturazione e temperatura del colore.

Il design supersottile e leggero unito in combinazione alle straordinaria precisione cromatica e output lu-

minoso, rendono LUMIPIX9HE un proiettore essibile e versatile per applicazioni di qualsiasi genere come

architetturale, cyclorama, wall-washer, eetto pixel, blinder.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 9 x 12W RGBWAP/FC LED ad alta resa luminosa

• Angolo di proiezione: 21,05°

• Angolo di campo: 37,7°

• Sistema di sintesi colore: miscelazione RGBWAP/FullColor (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Pannello di controllo tramite display LED (4-caratteri)

• Diverse congurazioni DMX disponibili (6, 9, 11, 18, 23 canali) per controllo professionale o semplicato

- 6 canali: RGBWAP

- 9 canali: RGBWAP, dimmer, strobe, dimmer mode

- 11 canali: RGBWAP, color macros, auto speed/strobe, auto mode, dimmer, dimmer mode

- 18 canali: RGBWAP (x3 sezioni)

- 23 canali: RGBWAP (x3 sezioni), color macros, auto speed/strobe, auto mode, dimmer, dimmer mode

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità IR: Ricevitore Infrarossi incorporato per remote controller

• Modalità Automatica: 14 programmi automatici preimpostati con regolazione velocità

• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo e alimentazione

• Corpo in alluminio, grado di protezione: IP30

• Rareddamento ad aria ltrata forzata con ventole silenziate

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE

• Assorbimento medio: 83W (output no a 12 proiettori)

• Peso: 4,9 kg

• Dimensioni (LxAxP): 1000x82x176 mm

LUMIPIX9HE

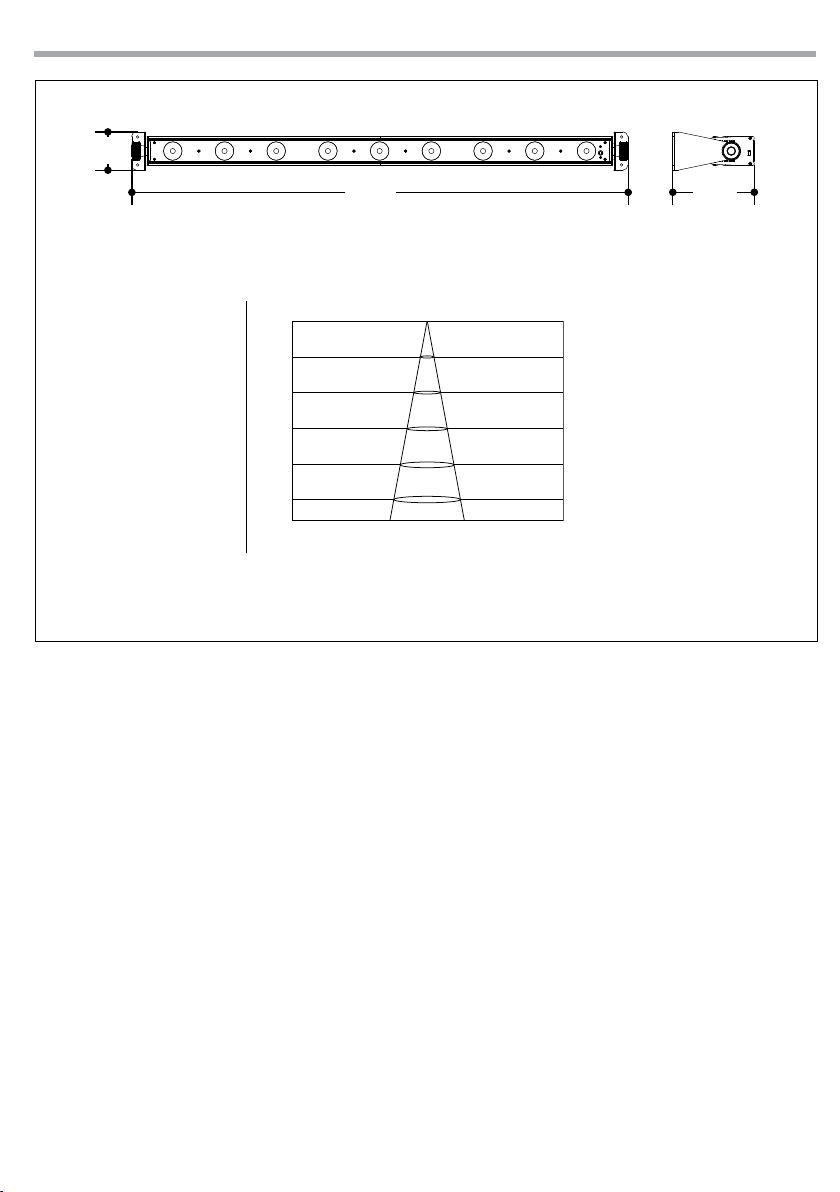

Fig.1

Diagramma di luminosità

Disegno tecnico

1000 176

Illuminance at a Distance

22°

1.0m

3.0m

5.0m

7.0m

10.0m

0.37m

1.11m

1.85m

2.60m

Lux Center Beam Angle: 22° Beam Width

12046lx

1338lx

481,8lx

245,8lx

3.71m120,5lx

LUMIPIX9HE

Fig.2

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. STAFFA PER MONTAGGIO STATICO

4. GND POINT usato per la messa a terra del

dispositivo

5. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

(110-240V~/50-60Hz) tramite il cavo di

rete in dotazione. Sopra la spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo (T2A/250V)

6. MICROFONO per il comando tramite musica

7. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

8. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

9. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

35 3 8 9

1 2

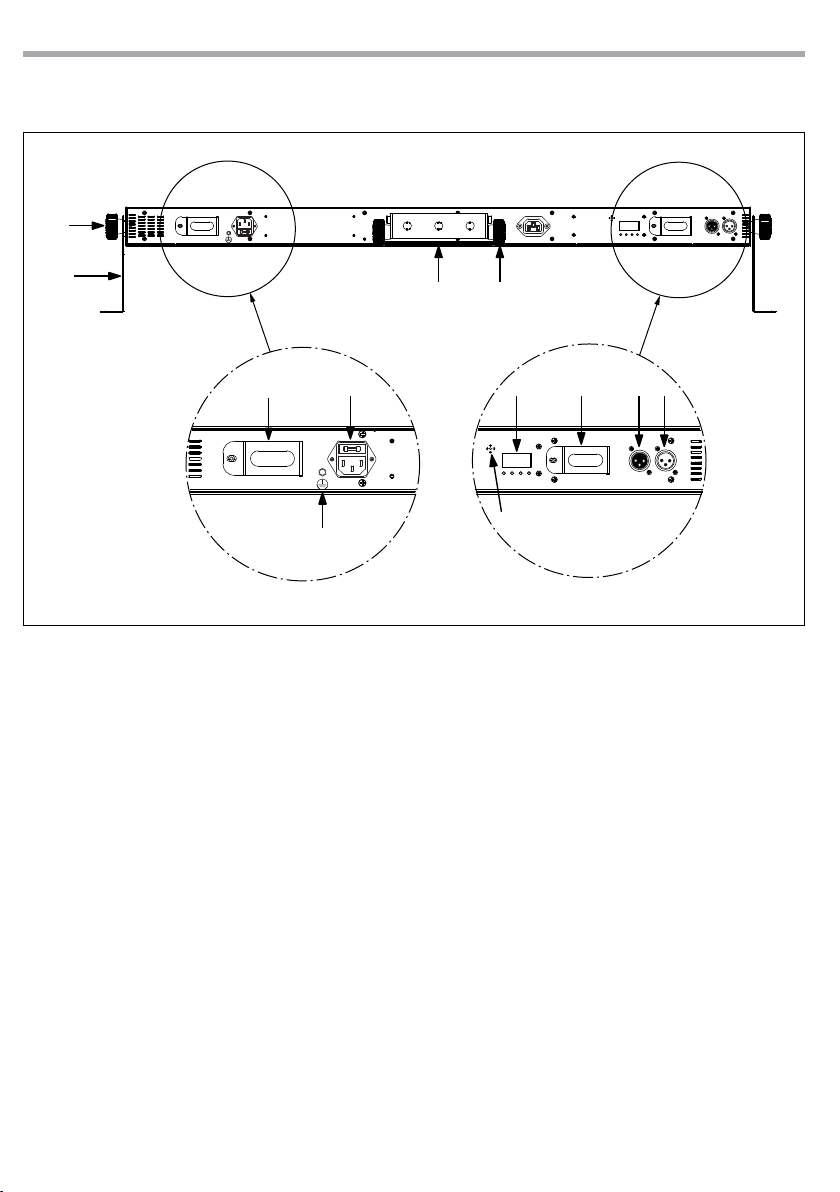

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

LUMIPIX9HE

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il LUMIPIX9HE può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla dop-

pia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono

dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e suppor-

tare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

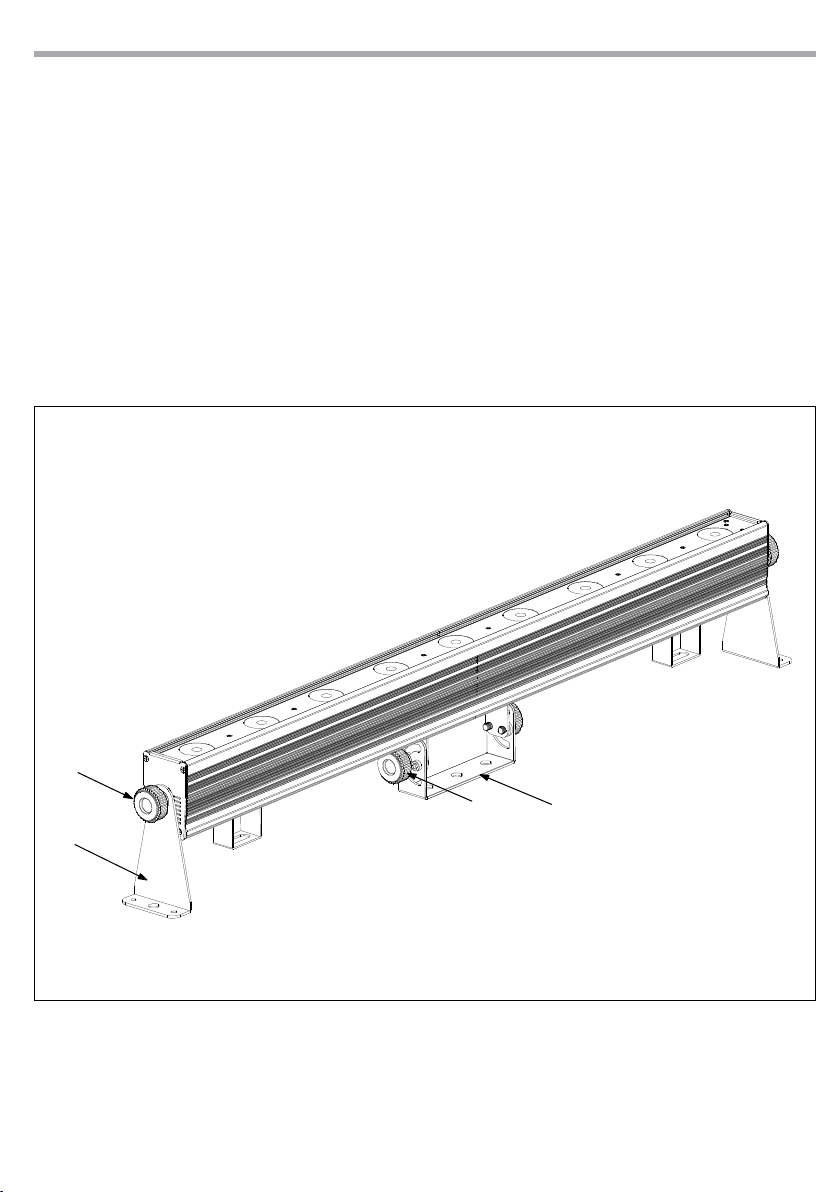

Fig.3 - Funzione dei tasti

LUMIPIX9HE

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il LUMIPIX9HE, inserire la spina del cavo di alimentazione in una presa di rete (90-240V~/50-

60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente

il suo programma. Per spegnere il LUMIPIX9HE, staccare la spina dalla presa di rete. Per maggiore comodità

è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il LUMIPIX9HE dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo

(g.4).

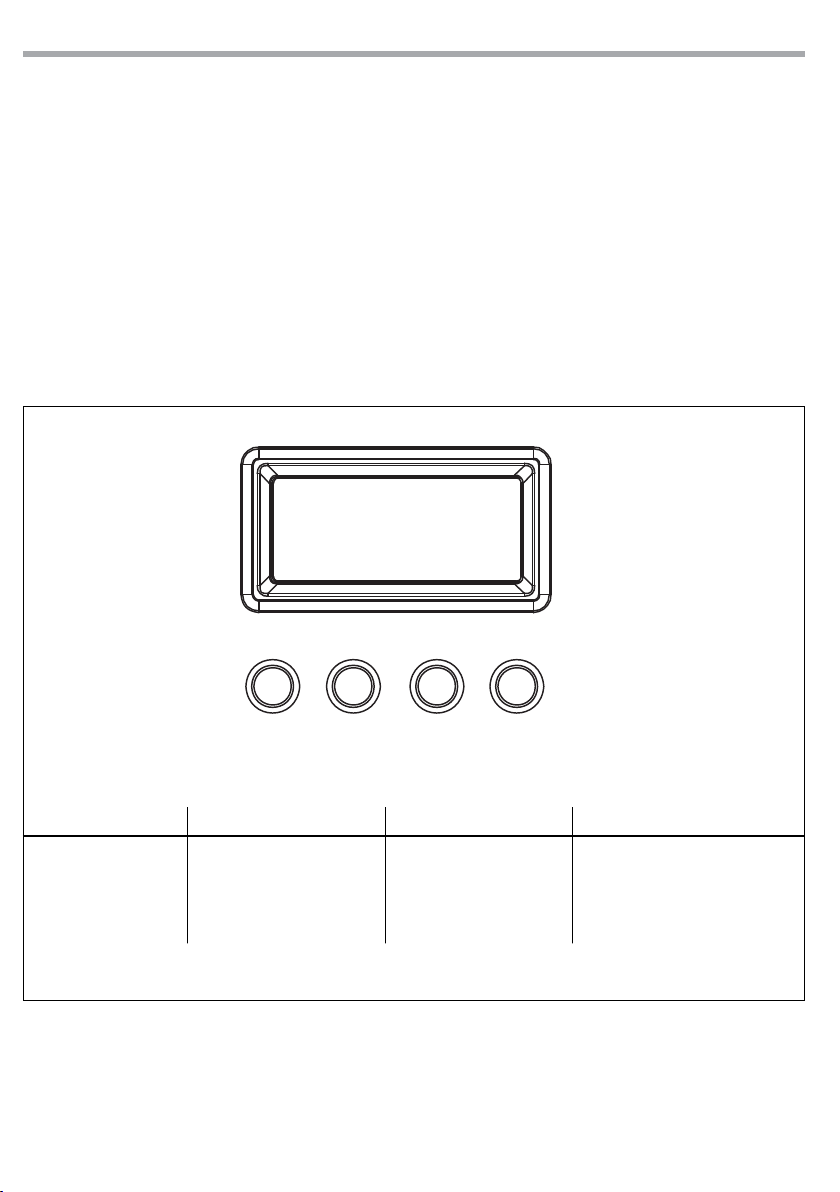

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP DOWN ENTER

Tabla de contenidos

Otros manuales de Equipo de iluminación de ProLights

ProLights

ProLights LUMIPAR12IRTRI Manual de usuario

ProLights

ProLights DIGIDRIVERIP Manual de usuario

ProLights

ProLights ArcPod 48Q Manual de usuario

ProLights

ProLights EclDisplay UN Manual de usuario

ProLights

ProLights SMARTBATIP Manual de usuario

ProLights

ProLights BEAMROLL8W Manual de usuario

ProLights

ProLights DC2064 Manual de usuario

ProLights

ProLights EclProfile FW IP Manual de usuario

ProLights

ProLights Eclipse FC Manual de usuario

ProLights

ProLights Lumipar 12UTRI Manual de usuario

ProLights

ProLights EVO128CYC Manual de usuario

ProLights

ProLights PANORAMA IP AIRBEAM Manual de usuario

ProLights

ProLights CROMOSPOT250 Manual de usuario

ProLights

ProLights LUMIPAR18QTOUR Manual de usuario

ProLights

ProLights ARCLED5118RGB Manual de usuario

ProLights

ProLights ArcShine S9-18FC Manual de usuario

ProLights

ProLights EclPar IPMFC Manual de usuario

ProLights

ProLights Jet Hybrid200 Manual de usuario

ProLights

ProLights NANOLASERRG Manual de usuario

ProLights

ProLights DTD no. 521-7135 Manual de usuario

ProLights

ProLights EclProfile FW Manual de usuario

ProLights

ProLights UV Panel Manual de usuario

ProLights

ProLights EclMiniProfile WDMX Manual de usuario

ProLights

ProLights EVO64CYC Manual de usuario

Manuales populares de Equipo de iluminación de otras marcas

Brizo

Brizo 8SP-MU-4 Manual de usuario

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manual de usuario

IKEA

IKEA BJÖRKSPIREA Manual de usuario

Laserworld

Laserworld Evolution Series ES-400RGB Manual de usuario

Alien

Alien RG STAR Manual de usuario

EuroLite

EuroLite LED B-40 Manual de usuario

Qazqa

Qazqa Suplux SL 3 Black 103062 Manual de usuario

Commercial Electric

Commercial Electric 54568141 Manual de usuario

CREE LIGHTING

CREE LIGHTING 304 Series Manual de usuario

Goobay

Goobay 49867 Manual de usuario

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manual de usuario

Alkalite

Alkalite Krypton KT-81 Manual de usuario

Clas Ohlson

Clas Ohlson GU10 Manual de usuario

DTS

DTS DELTA 10 F Manual de usuario

ring

ring Solar Steplight Manual de usuario

One Stop Gardens

One Stop Gardens 57696 Instrucciones de montaje

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manual de usuario

SIREM

SIREM Swimeo A2 Manual de usuario
