Phocos CIS-MPPT-LED 85/15 Manual de usuario
Phocos CIS-MPPT-LED 85/15
Solar charge controller with LED driver
Bedienungsanleitung
User Manual
Manual del usuario
Manuel de l'utilisateur
Manual de Usuário
用户说明书
CID：181818811
CO TE TS
Bedienungsanleitung
User Manual
Manual del usuario
Manuel de l'utilisateur
Manual do Usuário
用户说明书
1 - 12
13 - 24
25 - 36
37 - 48
49 - 60
61- 72
Sehr geehrter Kunde,
Herzlichen Glückwunsch zum Kauf Ihres Phocos Produktes! Bitte lesen Sie die Anweisungen sorgfältig und gründlich durch bevor Sie das Produkt in
Betrieb nehmen. Es ist ausgestattet mit einer Reihe von herausragenden Eigenschaften wie zum Beispiel:
Herausragende Effizienz (bis zu 98%)
Drei Funktionen in einem Gerät: Laderegler + Zeitschalter + LED-Treiber
Maximiert die Leistung und reduziert die Systemkosten
SMD Aufbau höhere Zuverlässigkeit
Schutzart: IP68
MOSFETs für hohe Stromleistungen
Hochleistung-Mikrocontroller
Nachtlicht-Funktion
Selbstschutzfunktion: Zwei Spannungsabschaltvorgänge
Kann mit der IR-Fernbedienung CIS-CU programmiert werden
Datenlogger mit Zubehör MXI-IR und der CISCOM Software
Kann mit 60-Zellen PV Modulen betrieben werden
Eingang für Bewegungsmelder
Allgemeine Sicherheitshinweise
Dieses Handbuch enthält wichtige Anweisungen für die Installation den Anschluss und den sicheren Betrieb.
Bevor Sie mit der Installation beginnen lesen Sie bitte sorgfältig die im Handbuch aufgeführten Anweisungen und Warnhinweise.
Bitte versuchen Sie es nicht die Produkte von Phocos zu zerlegen oder zu reparieren. Phocos Laderegler enthalten keine Teile die vom Anwender selbst
repariert werden können.
Bitte beachten Sie alle aufgeführten Anweisungen in Bezug auf externe Sicherungen/Stromkreisunterbrecher.
Die im Handbuch enthaltenen Hinweise müssen in ihrer Gesamtheit beachtet werden. Das Handbuch enthält Informationen in Bezug auf die
Installation den Anschluss und den Betrieb.
Bitte lesen Sie vor der Verwendung des Produktes dieses Handbuch sorgfältig und achten Sie besonders auf die darin enthaltenen
Sicherheitsempfehlungen.
1
Wartung und Installation
Zur Vorbeugung von Schäden am Laderegler trennen Sie bitte zuerst die Solarmodule vom Laderegler bevor Sie Ein- oder Umbauten an Ihrer
Solaranlage vornehmen!
Bitte stellen Sie sicher dass alle Verbindungen ordnungsgemäß ausgeführt sind und kein Wasser oder Feuchtigkeit eindringen kann.
Andernfalls besteht die Gefahr eines schlechten Kontaktes mit der Möglichkeit einer Überhitzung und eventuell weiterführenden Schäden.
Bitte installieren Sie eine Sicherung oder einen Stromkreisunterbrecher in der Nähe der Batterie bevor Sie den Regler installieren oder einstellen!
Bei Anschluss induktiver Lasten (Motoren Relais etc.) muss eine Freilaufdiode in Sperrichtung parallel zum Lastausgang angeschlossen werden.
Hochspannungsrisiken
Berühren Sie niemals spannungsführende Bauelemente Kabel etc. die nicht isoliert sind. Vorsicht: Gefahr eines elektrischen Schlags!
Arbeiten Sie niemals an spannungsführenden Teilen.
Wenn Sie an einer Batterie arbeiten achten Sie darauf diese keinesfalls kurzzuschließen.
Verwenden Sie ausschließlich isoliertes Werkzeug.
Der Betrieb dieses Gerätes kann Hochspannung erzeugen was bei unsachgemäßer Installation oder Verwendung zu schweren Verletzungen bis hin zum
Tod führen kann.
Solarmodule können hohe Gleichspannungen erzeugen.
Stromnetz- und Ladestromrisiken
Stellen Sie bitte sicher dass die Kabel immer an den passenden Anschluss / an die passende Klemme angeschlossen sind. Ein Stromschlag kann tödlich
sein. Generell kann jeder Stromschlag gesundheitsgefährdend sein.
CE-Kennzeichnung
Dieses Produkt entspricht den Richtlinien für die CE-Kennzeichnung.
Maximum Power Point Tracking
Technik Bis zu 98% Wirkungsgrad Gehäuseschutzart IP68
Infrarot Schnittstelle Elektronische Sicherung Dimmfunktion
2
Tiefentladeschutz
Geeignet für Flüssigsäure-
Batterien und
GEL-Batterien
dfdsd
Umgebungstemperatur:
-40 °C bis +60 °
Außentemperaturfühler Automatische Erkennung der
Systemspannung 12/24 V
esfesfesfsefesfs
efesfesfesfsefse
fefesfesfesfefes
fefsdfeSafsfsd
Gemeinsamer Pluspol (für
Erdungszwecke)
Verbindung und Erdung
Da sich der Regler im Betrieb erwärmen kann muss er auf einem nicht brennbaren Untergrund montiert werden.
Verbinden Sie die Kabel in der gezeigten Reihenfolge 1 2 3 4 5 6 7 um Installationsfehler zu vermeiden.
Um eine unerwünschte Spannungsverteilung an den Kabeln zu vermeiden verbinden Sie zuerst die Kabel am Laderegler dann an der Batterie am
Modul oder an der Last.
Der empfohlene mind. Kabeldurchmesser beträgt 4 mm²
Stellen Sie sicher dass die Kabellänge zwischen Batterie und Laderegler so kurz wie möglich ist
Bedenken Sie dass die positiven Anschlüsse des CIS-MPPT-LED 85/15 zusammengeführt sind und deshalb das gleiche elektrische Potential haben.
Sollte eine Erdung des Systems nötig sein darf dies nur an den Plus-Leitungen geschehen.
Das Gehäuse wird mittels des dafür vorgesehenen Gewindebolzens auf der linken Seite des Gehäuses geerdet.
Maximale Kabellänge vom Laderegler zu den LEDs: < 2 m
3
4
Eingang für PIR-
Bewegungsmelder
Erdungsbolzen
Sicherung
Funktion Kabelquerschnitt Farbe
①
Positiver LED-Ausgang 2.5 mm2Gelb
②
Negativer LED-Ausgang 2.5 mm2Grün
③
Positiver Batterieanschluss 2.5 mm2Rot
④
Negativer Batterieanschluss 2.5 mm2Schwarz
⑤
Positiver Panelanschluss 2.5 mm2Rot
⑥
Negativer Panelanschluss 2.5 mm2Blau
⑦
Bewegungsmelder-Anschluss 0.25 mm2Schwarz
Display und Warnfunktion
LED
Status
Funktion
An
Laderegler ist mit der Batterie verbunden Nacht erkannt
Blinken
Laderegler ist mit der Batterie verbunden Tag erkannt
Aus
Keine Batterie verbunden
An
Ladefehler (Überspannung / Überstrom)
Aus
Laden OK
An
Last Tief-/Überladeschutz (LVD/HVD)
Blinken
Last Überstrom
Aus
Last OK
Alle LEDs
Grün->Rot->Grün->
Programmierung
5
LED-Treiber-Beschreibung
Ausgangsspannung bis zu 69 V
Nennausgangsstrom: LC 350~1400 mA HC 1050~3500 mA
Zwei eingebaute Zeitschalter für die Kontrolle der LED-Helligkeit
Nomineller Ausgangsstrom
Der Ausgangsstrom des CIS-MPPT-LED 85/15 kann über die CISCOM Software und die MXI-IR Schnittstelle eingestellt werden. Der Ausgangsstrom des
CIS-MPPT-LED 85/15-LC ist zwischen 350 mA und 1.400 mA einstellbar der Ausgangsstrom des CIS-MPPT-LED 85/15-HC zwischen 1.050 mA und 3.500
mA.

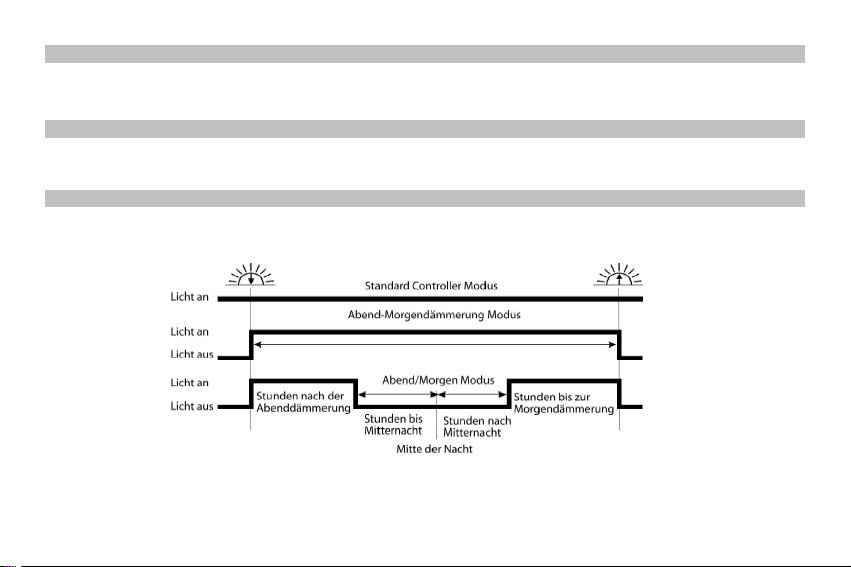

Nachtlichtfunktion
Der CIS-MPPT-LED 85/15 ist mit einer hoch entwickelten Nachtlichtfunktion ausgestattet. Er steuert den Lastausgang nachts und ist vielseitig
programmierbar. Es stehen 3 Modi zur Verfügung:
Standard-Controller Abenddämmerung-bis-Morgendämmerung und Abend/Morgen Modi.
„Nachtmitte“ wird automatisch festgelegt als der Mittelpunkt zwischen Abend- und Morgendämmerung das Stellen einer Uhr ist nicht erforderlich. Es kann einige
Tage dauern bis der Laderegler präzise die Nachtmitte „gelernt“ hat. „Nachtmitte“ kann von 00:00 Mitternacht abweichen abhängig von Ihrem Standort.
Der Laderegler erkennt Tag und Nacht anhand der Leerlaufspannung der Solaranlage.
Diese Tag-/Nacht-Schwelle kann den lokalen Lichtverhältnissen und der verwendeten Solaranlage angepasst werden.
6
Dimmfunktion
Last-Stunden (Last 1 siehe CIS-CU Gehäusebeschriftung) und Dimm-Stunden (Last 2 siehe CIS-CU Gehäusebeschriftung) arbeiten zusammen um die
Dimm-Funktion auszuführen:
Kein Dimmen Dimmen N Last US
Last-Stunden An An Aus
Dimm-Stunden An Aus ---
Die Einstellungen der Timerfunktionen und für das Dimmen können mittels CIS-CU-LCD (Infrarot-Fernbedienung) oder MXI-IR (Infrarot-USB Adapter)
und CISCOM (PC-Programm) vorgenommen werden.
PIR-Eingang: (0-0,5 V us, 4-30 V Ein)
Zum Anschluss eines Bewegungsmelders der den LED-Treiber bei Aktivierung auf Nenn-Ausgangsstrom schaltet (100% Licht). Dadurch kann der LED-
Treiber mit einem geringen DIM-Wert betrieben werden um noch ausreichend Licht zur Orientierung bereit zu stellen und dadurch signifikant Energie
einzusparen. Wenn der Bewegungsmelder eine Person erkennt wird für die vom Bewegungsmelder bestimmte Zeitdauer auf Volllicht umgeschaltet.
Testfunktion
Das Drücken der „Test“ Taste an der Fernbedienung (CIS-CU) schaltet die Last am Lasteingang für eine Minute an. Sollte das Drücken der Taste einen Lastabwurf (LVD
Tiefentladeschutz/SOC Überstrom) verursachen wird die Last sofort ausgeschaltet.
Sicherheitsfunktion
PV- nschluss Batterie- nschluss Last- nschluss
Verpolung Geschützt (1) Nicht geschützt (2) Geschützt (3)
Kurzschluss (4) Geschützt Geschützt (5) Nicht geschutzt
Überstrom Begrenzt --- ---
Rückstrom Geschützt (6) --- ---
Überspannung Max. 85 V (7) Max. 50 V Schaltet sich über 15 5/31 0 V aus
Unterspannung --- --- Schaltet sich aus
Übertemperatur Reduziert den Ladestrom wenn die Übertemperatur eintritt und schaltet die Last aus wenn die Temperatur zu hoch wird.
7
(1) Panels werden durch Dioden kurzgeschlossen deshalb ist die Überlebensdauer begrenzt. Eine Batterie kann das Gerät beschädigen.
(2) Eine Batteriesicherung ist notwendig um den CIS-MPPT-LED 85/15 durch eine Verpolung an den Batterie-Kontakten zu schützen.
(3) Der Laderegler kann sich selbst schützen aber Lasten können beschädigt werden.
(4) Kurzschluss: >3x – 20x Nennstrom.
(5) Die Batterie muss durch eine Sicherung geschützt werden oder sie kann im Falle eines Kurzschlusses dauerhaft beschädigt werden.
(6) Bei der Erkennung eines Rückstroms schaltet sich der MPPT aus.
(7) Bei Spannungen über 85V stoppt der MPPT das Laden.
W RNUNG: Die Kombination von verschiedenen Fehlern kann einen Schaden am Laderegler verursachen. Bitte beheben Sie zuerst den Fehler bevor
Sie mit dem Anschließen des Ladereglers fortfahren!
Tiefentladeschutz-Funktion (LVD)
Ladezustandsgesteuert (SOC): Abschaltung bei
11 00/22 00 V bis 11 70/23 40 V(SOC1) 11 12/22 24 V bis 11 76/23 52 V(SOC2)
11 25/22 50 V bis 11 83/23 63 V(SOC3) 11 38/22 72 V bis 11 89/23 78 V(SOC4)
11 51/23 02 V bis 11 96/23 92 V(SOC5) 11 64/23 28 V bis 12 02/24 04 V(SOC6).
Spannungsgesteuert (LVD): Abschaltung bei einer bestimmten Spannung zwischen 11 0/22 0 V und 11 9/23 8 V (Schrittweite 0 1/0 2 V).
nmerkung: Die Batteriespannung muss für mehr als 2 Minuten unter dem eingestellten Wert liegen bevor der Tiefentladeschutz (LVD) auslöst.
nmerkung: Die zwei Spannungsbereiche vor und nach dem Schrägstrich gelten in dieser Anleitung jeweils für 12 V und 24 V Systeme.
Werkseinstellungen
Sie können den CIS-MPPT-LED 85/15 Laderegler mit der Fernbedienung (CIS-CU) einstellen. Siehe CIS-CU Bedienungsanleitung für weitere Details.
Werkseinstellungen
Last-Modus Standard-Controller (Nachtlicht Aus)
Tiefentladeschutz SOC4
Batterietyp Gel
Nachtlichtniveau 8 0/16 0 V (1)
Last 1 Abendstunden 0 h
