4
E
Thank you for purchasing the port replicator for the Panasonic CF-73 notebook computer
series.*
By connecting your peripheral devices to the port replicator, you can save yourself the
trouble of having to connect and disconnect several cables every time you transport the
computer.
* This port replicator cannot be used for other models.
Port Replicator ............................... 1 Operating Instructions................... 1
Parts Inclusion
Specifications
Item
Power Supply Input
Expansion Bus Connector
Physical Dimensions
(Width × Height × Depth)
Weight
Operating Environment
Temperature / Humidity
Description
DC 15.6 V [Do not use other than the specified AC
adaptor (Model No. CF-AA1653A)].
84-pin
342 mm × 70.5 mm × 277.6 mm (in use) /
342 mm × 73.7 mm × 145.5 mm (in storage)
{13.5" × 2.8" × 10.9" (in use) / 13.5" × 2.9" × 5.7"
(in storage)}
Approx. 1.4 kg {3.1 lb.}
5°C to 35 °C {41 °F to 95 °F} /
30 % to 80 % RH (no condensation)
ENGLISH
Refer to “Specifications” in the “Operating Instructions” accompanying the computer for information on the con-
nectors and ports on the rear panel of the port replicator.
5
E
Names of Parts

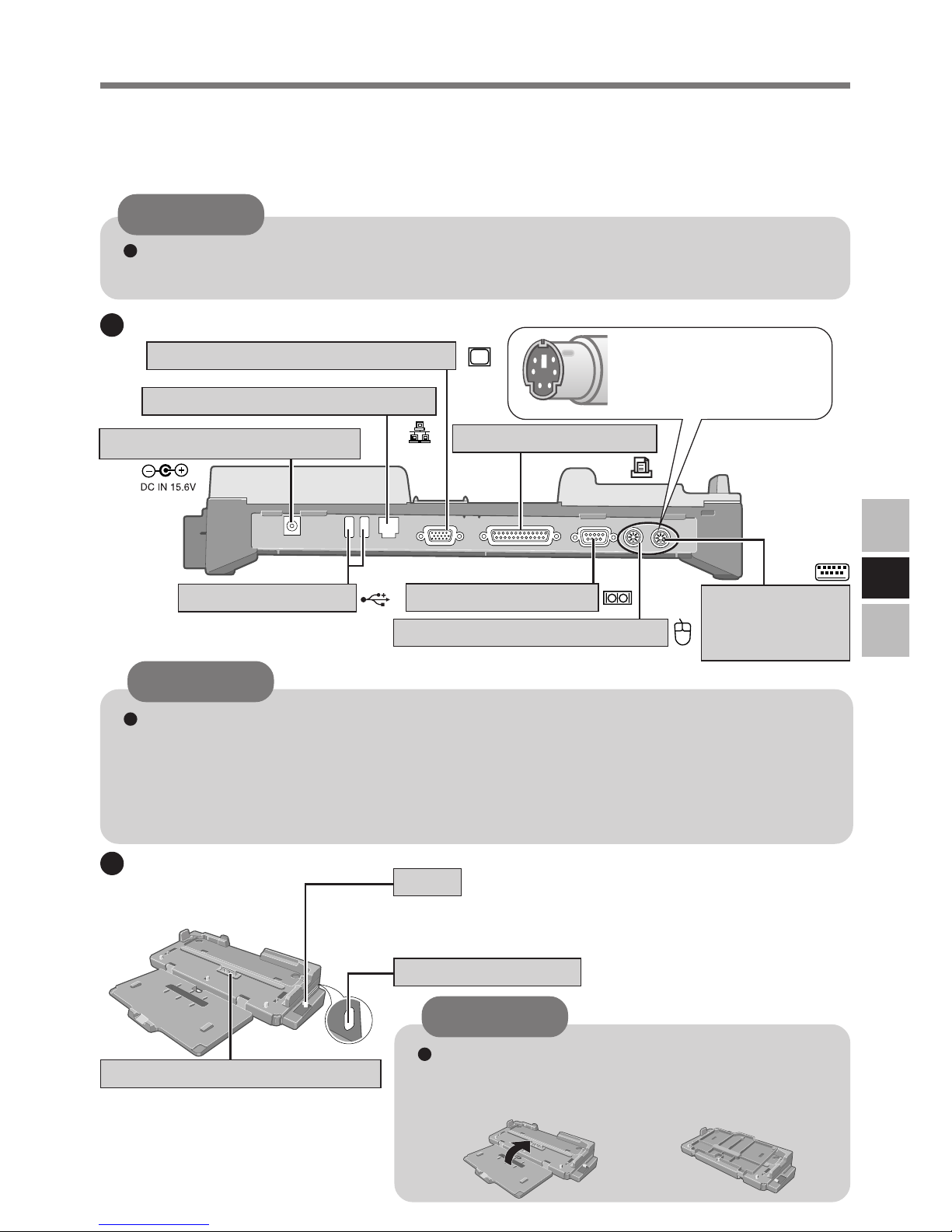

The port replicator allows your peripheral devices to function exactly as if they were con-
nected directly to the computer. (Refer to “Names and Functions of Parts” in the “Operating
Instructions” accompanying the computer.)
Do not touch the expansion bus connector, pins or springs of the port replicator.
DC-IN Jack
USB Ports
Rear
Check whether the
connectors are point-
ing up or down.
CAUTION
LAN Port
DC IN 15.6V
Display Port
Parallel Port
Serial Port
Keyboard Port
Mouse Port
Slide the lever all the way back to release the com-
puter.
Front/Right Side Lever
This connects to the expansion bus con-
nector on the bottom of the computer.
Expansion Bus Connector
<In use>
LOCK
Security Lock
Be sure to close the front of the port
replicator when the port replicator is not
connected to the computer.
CAUTION
<In storage>
When connecting the external display to the
display port on the port replicator, the charac-
ters on the external display may be blurred if
1280 × 1024 (or a higher resolution) is set. In
this case, select a resolution that is lower than
1280 × 1024.
CAUTION
6
E
Connecting/Disconnecting
Connecting
Do not connect or disconnect the port replicator while the computer is powered on
or in the standby or hibernation mode.
Do not use other than the specified AC adaptor (Model No. CF-AA1653A) and
AC cord.
Refer to the “Operating Instructions” accompanying computer for information
on proper handling of the AC adaptor and AC cord.

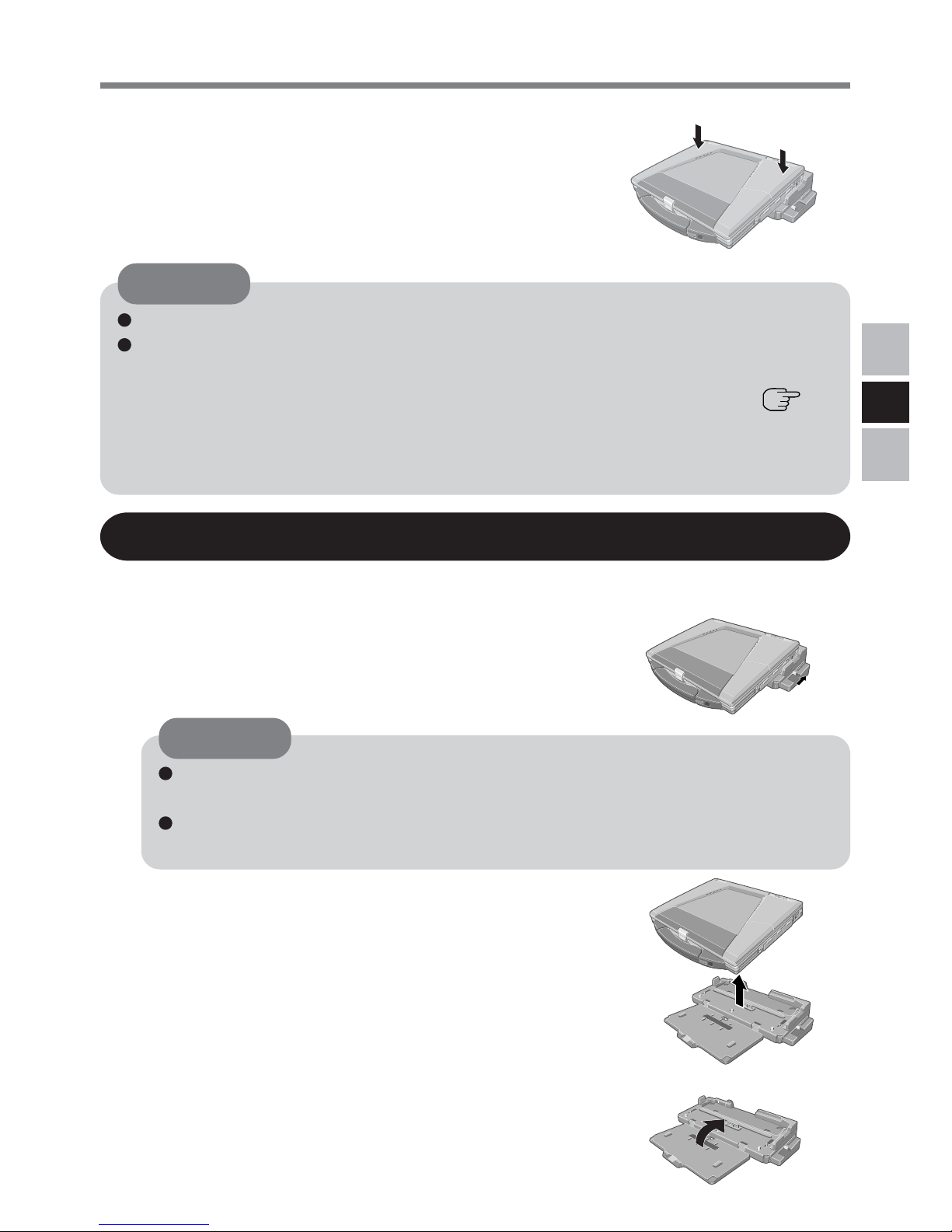

1Power off the computer, and disconnect all cables from
the computer.
2Connect the plug of the AC adaptor that came with the
computer to the DC-IN jack of the port replicator and
plug the other end into an AC outlet.
3Open the front of the port replicator.
4Align the right rear corner of the computer with the right
corner of the port replicator, then slowly lower the com-
puter.
Do not connect the computer to a port replicator
while the computer is connected to the AC adap-
tor or other cables.
Do not attempt to make connections if there is
any object between the computer and the port
replicator. Doing so could damage the computer
and the port replicator.
CAUTION
CAUTION
CAUTION
7
E
Do not attempt to move the port replicator when it is connected to the computer.
If the computer malfunctions while the port replicator is attached, refer first to the
“Troubleshooting” of the computer’s “Reference Manual”. If you still are unable to
solve the problem, power off the computer, disconnect the port replicator ( be-
low) and check to see if the computer operates normally. If the computer operates
normally, the port replicator may be malfunctioning. Contact Panasonic Technical
Support.
Disconnecting
After sliding the lever, do not release it suddenly. The lever may be locked
again.
Do not slide the lever while pressing against the computer from above. Doing
so could damage the computer.
1
Power off the computer.
2
Slide the lever all the way back. The computer's connec-
tor disengages the expansion bus connector of the port
replicator.
3
Lift up the computer to remove it from the port replicator.
4
Close the front of the port replicator.
5
Connect the computer to the port replicator firmly, press-
ing down the arrow part of the figure right.
This will cause the expansion bus connector on the bot-
tom of the computer to connect to the expansion bus
connector of the port replicator.
CAUTION
CAUTION
8
D
DEUTSCH
Wir freuen uns darüber, daß Sie sich zum Kauf eines Portreplikators für das Panasonic
Notebook CF-73 entschieden haben*.
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator ist es nicht erforderlich, beim
Mitnehmen des Computers jedesmal eine Vielzahl von Kabeln anzuschließen bzw.
abzuziehen.
* Dieser Portreplikator kann nicht mit anderen Modellen verwendet werden.
Portreplikator.................................. 1 Bedienungsanleitung..................... 1
Lieferumfang
Technische Daten
Nähere Einzelheiten über die Anschlüsse und Ports an der Rückseite des Portreplikators finden Sie unter „Technische
Daten“ in der Bedienungsanleitung des Computers.
Gegenstand
Stromversorgung Eingang
Erweiterungsbus-Anschluß
Abmessungen (Breite × Höhe × Tiefe )
Gewicht
Umgebungsbedingungen
Temparatur/Luftfeuchtigkeit
Beschreibung
DC 15,6 V [Verwenden Sie ausschließlich den
vorgeschriebenen Netzadapter (CF-AA1653A)].
84-polig
342 mm × 70,5 mm × 277,6 mm (bei Gebrauch) /
342 mm × 73,7 mm × 145,5 mm (bei Lagerung)
ca. 1,4 kg
5°C bis 35 °C /
30 % bis 80 % RH (Ohne Kondensation)
9
D
Bezeichnungen der Teile
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator arbeiten diese genau so, als wenn
sie direkt an den Computer angeschlossen wären. (Siehe auch Bedienungsanleitung des
Computers unter „Bezeichnungen und Funktionen der Teile“.)
Den Erweiterungsbus-Anschluss, die Stifte oder die Federung des Portreplikators
nicht berühren.
Anschluß für externes Display
Paralleler Anschluß
Anschluß für externe Maus
Serieller Anschluß
USB-Anschlüsse
Schieben Sie den Hebel bis zum Anschlag nach hinten,
um das Notebook freizugeben.
Rückseite
Vorderseite/rechts
Anschluß für das lokale Netz
Hebel
VORSICHT
Überprüfen Sie, ob die
Verbindungsstecker nach
oben oder nach unten zeigen.
<bei Gebrauch>
Sicherungsschloß LOCK
Wenn Sie ein externes Display an den Display-Anschluss des Portreplikators
anschließen, kann es vorkommen, dass die auf dem externen Display angezeigten
Schriftzeichen bei einer Auflösung von 1280 × 1024 Bildpunkten (oder höher)
verschwommen erscheinen.
Wählen Sie in diesem Fall eine Auflösung, die unter 1280 × 1024 Bildpunkten liegt.
VORSICHT
Zur Verbindung mit dem
Erweiterungsbus-Anschluß an der
Unterseite des Computers.
Erweiterungsbus-Anschluß Schließen Sie immer die Vorderseite des
Portreplikators, wenn dieser nicht an der Com-
puter angeschlossen ist.
VORSICHT
Gleichstrom-Eingangsbuchse
<bei Lagerung>
Anschluß für
externe
Tastatur
10
D
Anschließen/Entfernen
Verwenden Sie ausschließlich den vorgeschriebenen Netzadapter (CF-
AA1653A) und Netzkabel .
Informationen zur sachgemäßen Handhabung von Netzadapter und Netzkabel
finden Sie in der Bedienungsanleitung des Computers.
1Denken Sie daran, den Computer abzuschalten und
trennen alle Kabel vom Computer.
2Schließen Sie den Stecker des mit dem Computer
gelieferten Netzadapters an die Strom-Eingangsbuchse
des Portreplikators an. Stecken Sie den Netzstecker in
eine Steckdose.
Schließen Sie den Computer nicht an einen
Portreplikator an, während der Computer an ein
Netzteil oder andere Kabel angeschlossen ist.
Versuchen Sie auf keinen Fall, die Anschlüsse
herzustellen, wenn die Abdeckung geschlossen
ist oder sich irgendein Gegenstand zwischen
Computer und Portreplikator befindet.
Anderenfalls können die Unterseite des Comput-
ers und der Portreplikator beschädigt werden.
Anschließen
3Öffnen Sie die Vorderseite des Portreplikators.
4Richten Sie die rechte hintere Ecke des Computers auf
die rechte Ecke des Portreplikators aus und senken Sie
den Computer dann langsam ab.
Schließen Sie das Notebook nicht an oder entfernen es, wenn das Notebook im
Betrieb ist, oder sich im Bereitschaftsmodus oder Stillegungsmodus befindet.
Warnung: Zur Trennung vom Netz ist der Netzstecker aus der Steckdose zu ziehen,
welche sich in der Nähe des Gerätes befinden muß und leicht zugänglich sein soll.
VORSICHT
VORSICHT
VORSICHT
Tabla de contenidos
Idiomas:
Otros manuales de Estación de acoplamiento de Panasonic
Panasonic
Panasonic CF-WEB Series Manual de usuario
Panasonic
Panasonic CF-VEB Manual de usuario
Panasonic
Panasonic CF-VEB481 Manual de usuario
Panasonic
Panasonic CF-VEBP12U Manual de usuario
Panasonic
Panasonic FZ-VEBX111U Manual de usuario
Panasonic
Panasonic CF-VEBH11BU Manual de usuario
Panasonic
Panasonic KX-PRL262 Manual de usuario
Panasonic
Panasonic CF-WEB194AC Manual de usuario
Panasonic
Panasonic CF-WEB184 Series Instrucciones de instalación y funcionamiento
Panasonic
Panasonic CF-VEB201 Series Manual de usuario
Panasonic
Panasonic FZ-VEBG21 Series Manual de usuario
Panasonic
Panasonic KX-PRL250EX1 Manual de usuario
Panasonic
Panasonic CF-VEBD11 Series Instrucciones de funcionamiento
Panasonic
Panasonic CF-WEB Series Instrucciones de instalación y funcionamiento
Panasonic
Panasonic CF-VEBP12U Manual de usuario
Panasonic
Panasonic CF-VEBH21U Manual de usuario
Panasonic
Panasonic CF-VVK33 Series Manual de usuario
Panasonic
Panasonic VL-WD613EX Manual de usuario
Panasonic
Panasonic CF-WEB Series Manual de usuario
Panasonic
Panasonic FZ-VEB55 Series Manual de usuario
