Panasonic CF-VEB Manual de usuario

Precautions ........................................................... 6

Description of Parts .............................................. 7

Connecting/Disconnecting................................... 8

OPERATING INSTRUCTIONS ................. 5

Cradle

クレードル

CF-VEB081AU

ENGLISH

FJ1206-0

DFQX5651ZA

Printed in Japan

Vorsichtsmaßnahmen ........................................ 10

Teilebezeichnungen ............................................ 11

Anschließen/Entfernen ....................................... 12

BEDIENUNGSANLEITUNG ..................... 9

DEUTSCH

Précautions d’utilisation .................................... 14

Description des pièces ....................................... 15

Connexion/Déconnexion .................................... 16

INSTRUCTIONS D’UTILISATION ............ 13

FRANÇAIS

安全上のご注意

..................................................... 18

各部の名称と働き

................................................. 20

取り付け／取り外し

.............................................. 21

保証とアフターサービス

....................................... 22

取扱説明書取扱説明書

取扱説明書

............................................... 17

日本語日本語

日本語

保証書付き（日本国内向け）

このたびはパナソニッククレードルをお買い上げいただき、まことにありがとうございました。

・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。そのあと保存し、必要なときにお読みく

ださい。

・保証書は「お買い上げ日・販売店名」などの記入を確かめ、販売店からお受け取りください。

For U.S.A.

Federal Communications Commission Radio Frequency Interference Statement

Note: This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This equip-

ment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If

this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

Consult the Panasonic Service Center or an experienced radio/TV technician for help.

Warning

To assure continued compliance, use only shielded interface cables when connecting to a

wireless display or peripheral. Also, any changes or modifications not expressly approved by

the party responsible for compliance could void the user's authority to operate this equip-

ment.

This device is Class B verified to comply with Part 15 of FCC Rules when used with

Panasonic Wireless Display.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause

undesired operation.

Responsible Party: Panasonic Corporation of North America

One Panasonic Way

Secaucus, NJ 07094

Tel No:1-800-LAPTOP5 (1-800-527-8675)

Interface Cable

Use of an interface cable longer than 3 m (9.84 feet) is not recommended.

Schnittstellenkabel

Verwendete Schnittstellenkabel sollten eine Länge von 3 Metern möglichst nicht überschreiten.

Cable d’interface

Nous vous déconseillons d’utiliser un câble d’interfaced’une longueur supérieure à 3 m.

For Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

-------------------------------------------------------------------------------------------------------------

Compliance Notice - CE Mark

This equipment is in conformance with the requirements of the European Council Directive

listed below:

73/23/EEC Low Voltage Directive with amendment 93/68/EEC

89/336/EEC EMC Directive with amendments 92/31/EEC and 93/68/EEC

-------------------------------------------------------------------------------------------------------------

Übereinstimmungserklärung - CE-Marke

Diese Ausrüstung erfüllt die Anforderungen der unten angegebenen EC-Direktive:

73/23/EEC Niederspannungsdirektive mit Abänderung 93/68/EEC

89/336/EEC EMC-Direktive mit Abänderungen 92/31/EEC und 93/68/EEC

-------------------------------------------------------------------------------------------------------------

Avis de conformité - Marque CE

Cet équipement est conforme aux conditions des Directives de la Commission Européenne

mentionnées ci-dessous:

73/23/EEC Directive sur la basse tension y compris la modification 93/68/EEC

89/336/EEC Directive CEM y compris les modifications 92/31/EEC et 93/68/EEC

Information on Disposal for Users of Waste Electrical & Electronic Equipment (private

households)

ENGLISH

This symbol on the products and/or accompanying documents means that

used electrical and electronic products should not be mixed with general

household waste.

Please dispose of this item only in designated national waste electronic

collection schemes, and not in the ordinary dust bin.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or

supplier for further information.

Information on Disposal in other Countries outside the European Union

This symbol is only valid in the European Union.

If you wish to discard this product, please contact your local authorities or dealer and ask for

the correct method of disposal.

この記号はヨーロッパ連合内でのみ有効です。

本製品を廃棄したい場合は、日本国内の法律等に従って廃棄処理をして

ください。

日本語日本語

日本語

ヨーロッパ連合以外の国の廃棄処分に関する情報

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten

(private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe

wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt

und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet,

dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer

vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung

und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert

mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer

unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie

bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und

elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les

accompagnent, cela signifie que les appareils électriques et électroniques

ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un

recyclage appropriés, envoyez-les dans les points de collecte désignés, où

ils peuvent être déposés gratuitement. Dans certains pays, il est possible

de renvoyer les produits au revendeur local en cas d’achat d’un produit

équivalent.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources

vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine

qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets,

conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez

votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union

européenne

Ce symbole n’est reconnu que dans l’Union européenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître

la procédure d’élimination à suivre.

DEUTSCH

FRANÇAIS

Thank you for purchasing the cradle for the Panasonic CF-08 wireless display series*1.

By connecting your peripheral devices to the cradle, you can save yourself the trouble of

having to connect and disconnect several cables every time you transport the wireless dis-

play.

*1This cradle cannot be used for other models.

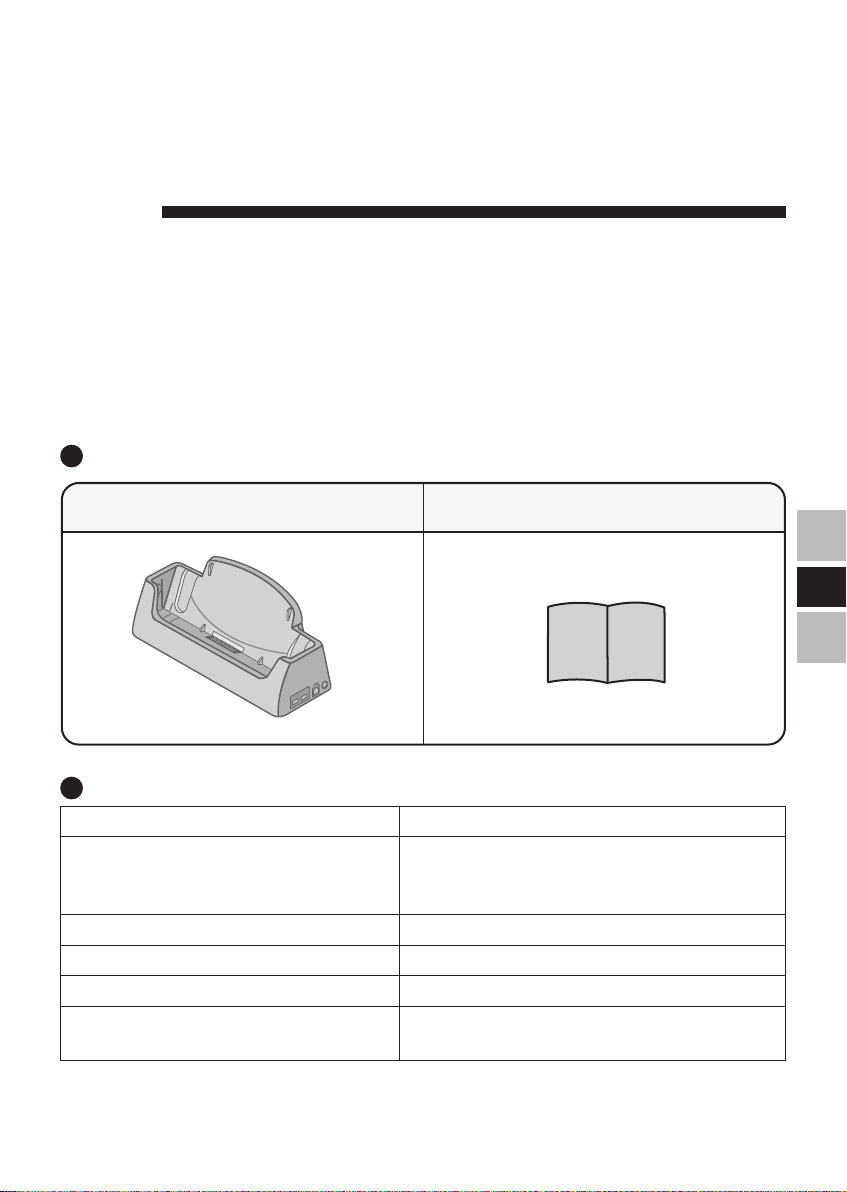

Cradle .............................................. 1 Operating Instructions ................... 1

Parts Inclusion

Specifications

Item

Power Supply Input

Expansion Bus Connector

Physical Dimensions

(Width × Depth × Height)

Weight

Operating Environment

Temperature / Humidity

ENGLISH

Refer to “Specifications” in the “Operating Instructions” accompanying the wireless display for infor-

mation on the connectors and ports on the side panel of the cradle.

Description

DC 16 V (Use only the specified AC adaptor with

your wireless display.)

16-pin

294 mm × 170 mm × 126 mm {11.6" × 6.7" × 5.0"}

Approx. 970 g {Approx. 2.2 lb.}

5°C to 35 °C {41 °F to 95 °F} /

30 % to 80 % RH (no condensation)

Precautions

Do not place metal objects or containers of

liquid on top of the cradle.

If paper clips, coins, or other metal objects, or

water or other liquid spills, get inside the cradle,

fire or electric shock may result.

Immediately unplug the AC cord and remove the

wireless display from the cradle. Then, contact

your technical support office.

If these malfunctions occur, immediately

unplug the AC cord and remove the wireless

display from the cradle.

• The cradle is damaged

• A foreign object is inside cradle

• Smoke is emitted

• An unusual smell is emitted

• The cradle is unusually hot

Continuing to use the cradle while any of the

above conditions are present may result in fire

or electric shock.

If these malfunctions occur, immediately unplug

the AC cord and remove the wireless display from

the cradle. Then, contact your technical support

office.

Do not touch the cradle and cable during an

electrical storm.

Electric shock may result.

Do not place the cradle in an unstable loca-

tion.

If it becomes unbalanced, it could fall over or

drop, potentially causing an injury.

Do not connect a telephone line, or a network

cable other than the one specified, to the LAN

port.

If the LAN port is connected to a network such

as the ones listed below, a fire or electric shock

may result.

• Networks other than 100BASE-TX or

10BASE-T

• Phone lines (IP phone (Internet Protocol

Telephone), conventional external telephone

lines, internal phone lines (on-premise

switches), digital public phones, etc.)

Avoid Liquids, Humidity, Dust and Oil smoke.

Continuing to use the cradle while any of the

above conditions are present may result in fire or

electric shock.

Do not leave the cradle in the car under flaming

sun for a long period of time.

The heat may damage the container and some

parts inside the cradle.

Continuing to use the cradle under such a

condition may cause a short circuit or insulation

malfunction etc, which may result in a fire or

electric shock.

The cradle allows your peripheral devices to function exactly as if they were connected

directly to the wireless display. (Refer to “Description of Parts” in the “Operating Instruc-

tions” accompanying the wireless display.)

Pay attention to the following points.

Do not touch the expansion bus connector, pins or springs of the cradle.

The LAN port of the wireless display does not work when the cradle is con-

nected to the wireless display.

Front/Right Side

CAUTION

Front/Left Side

A. Expansion bus connector

This connects to the expansion bus

connector on the bottom of the wire-

less display.

B. USB ports

C. LAN port

D. DC-IN jack

E. Security lock

F. USB ports

Description of Parts

Disconnecting

1Lift up the wireless display to remove it from the cradle.

Connecting/Disconnecting

Connecting

Use only the specified AC adaptor and AC cord

with your wireless display.

Refer to the “Operating Instructions” accompa-

nying the wireless display for information on

proper handling of the AC adaptor and AC cord.

1Connect the plug of the AC adaptor that came with the

wireless display to the DC-IN jack of the cradle and plug

the other end into an AC outlet.

2Slowly lower the wireless display and connect it to the

cradle firmly.

Connect the AC adaptor to a cradle.

Do not attempt to make connections if there is any object between the wireless

display and the cradle. Doing so could damage the wireless display and the

cradle.

Do not attempt to move the cradle when it is connected to the wireless display.

If the wireless display malfunctions while the cradle is attached, refer first to the

“Troubleshooting” of the “Operating Instructions” accompanying the wireless

display. If you still are unable to solve the problem, power off the wireless

display, disconnect the cradle ( below) and check to see if the wireless

display operates normally. If the wireless display operates normally, the cradle

may be malfunctioning. Contact your technical support office.

CAUTION

DEUTSCH

Wir freuen uns darüber, dass Sie sich zum Kauf einer Docking Station für das drahtlose

Display CF-08 von Panasonic entschieden haben*1.

Bei Anschluss Ihrer Peripheriegeräte an die Docking Station ist es nicht erforderlich, beim

Mitnehmen des drahtlosen Display jedes Mal eine Vielzahl von Kabeln anzuschließen bzw.

abzuziehen.

*1Diese Docking Station kann nicht mit anderen Modellen verwendet werden.

Docking Station .............................. 1 Bedienungsanleitung ..................... 1

Lieferumfang

Technische Daten

Nähere Einzelheiten über die Anschlüsse und Ports an der Seite der Docking Station finden Sie unter

„Technische Daten“ in der „Bedienungsanleitung“ des drahtlosen Displays.

Gegenstand

Stromversorgung Eingang

Erweiterungsbus-Anschluß

Abmessungen (Breite × Tiefe × Höhe)

Gewicht

Umgebungsbedingungen

Temparatur/Luftfeuchtigkeit

Beschreibung

DC 16 V (Verwenden Sie ausschließlich den

für das drahtlose Display vorgeschriebenen

Netzadapter.)

16-polig

294 mm × 170 mm × 126 mm

ca. 970 g

5°C bis 35 °C /

30 % bis 80 % RH (Ohne Kondensation)

Vorsichtsmaßnahmen

Stellen Sie keine Metallgegenstände oder mit

Flüssigkeiten gefüllte Behälter auf die Docking

Station.

Falls Büroklammern, Münzen oder sonstige

Metallgegenstände oder Wasser oder sonstige

Flüssigkeiten, in die Docking Station geraten,

besteht Brand- und Stromschlaggefahr.

Ziehen Sie den Netzstecker und trennen Sie dann

das drahtlose Display von der Docking Station.

Wenden Sie sich anschließend an den technischen

Kundendienst.

Falls eine Fehlfunktion auftreten sollte, ziehen

Sie sofort den Netzstecker und trennen Sie das

drahtlose Display von der Docking Station.

• Docking Station ist beschädigt

• Fremdkörper in der Docking Station

• Rauchentwicklung

• Ungewöhnlicher Geruch

• Ungewöhnlich heiß

Die Weiterverwendung der Docking Station unter

den oben aufgeführten Bedingungen kann zu

Brand oder Stromschlag führen.

Falls eine Fehlfunktion auftreten sollte, ziehen

Sie sofort den Netzstecker und trennen Sie das

drahtlose Display von der Docking Station.

Wenden Sie sich anschließend an den

technischen Kundendienst.

Berühren Sie bei Gewittern weder die Docking

Station noch daran angeschlossene Kabel.

Es besteht Stromschlaggefahr.

Stellen Sie die Docking Station nicht an einem

unstabilen Ort auf.

Falls sie unstabil ist, könnte sie umfallen oder zu

Boden fallen und dadurch zu einer Verletzung

führen.

Schließen Sie niemals Telefonkabel oder von

unseren Empfehlungen abweichende

Netzwerkkabel an den LAN-Anschluss an.

Falls Sie den LAN-Anschluss mit einem anderen

Netzwerk (wie mit den nachstehend

aufgeführten) verbinden, besteht Brand- und

Stromschlaggefahr.

• Von 100BASE-TX oder 10BASE-T

abweichende Netzwerke

• Telefonleitungen (IP-Telefon (Internettelefon),

Telefonkabel, interne Telefonleitungen

(Telefonanlagen), öffentliche Digitaltelefone

usw.)

Vermeiden Sie Flüssigkeiten, Feuchtigkeit,

Staub und Ölrauch.

Die Weiterverwendung der Docking Station unter

den oben aufgeführten Bedingungen kann zu

Brand oder Stromschlag führen.

Lassen Sie die Docking Station nicht für

längere Zeit bei praller Sonne im Fahrzeug

liegen.

Durch die Hitze können das Gehäuse und Teile

im Innern der Docking Station beschädigt

werden.

Die Weiterverwendung der Docking Station unter

den oben aufgeführten Bedingungen kann zu

Kurzschluss oder fehlerhafter Isolierung und

damit zu Brand oder Stromschlag führen.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Estación de acoplamiento de Panasonic

Panasonic

Panasonic SH-PD10 - Digital Player Docking Station Manual de usuario

Panasonic

Panasonic KX-PRL260B Manual de usuario

Panasonic

Panasonic CF-WEB Series Manual de usuario

Panasonic

Panasonic CF-VEB481 Manual de usuario

Panasonic

Panasonic CF-VEBP12U Manual de usuario

Panasonic

Panasonic CFVEB731 Manual de usuario

Panasonic

Panasonic CF-VEBU12U Manual de usuario

Panasonic

Panasonic CF-VEB541 Series Manual de usuario

Panasonic

Panasonic CF-VVK33 Series Manual de usuario

Panasonic

Panasonic Toughbook CF-18 Series Manual de usuario

Panasonic

Panasonic JT-B1-CU000U Manual de usuario

Panasonic

Panasonic FZ-VEBX111U Manual de usuario

Panasonic

Panasonic The Toughbook 31 Manual de usuario

Panasonic

Panasonic KX-PRL262C Manual de usuario

Panasonic

Panasonic CF-WEB301 Series Manual de usuario

Panasonic

Panasonic KX-PRD250EX1 Manual de usuario

Panasonic

Panasonic FZ-VEBQ11U Manual de usuario

Panasonic

Panasonic CF-VEB201 Series Manual de usuario

Panasonic

Panasonic CF-WEB Series Manual de usuario

Panasonic

Panasonic CF-VEBP12U Manual de usuario

Panasonic

Panasonic CF-WEB184 Series Instrucciones de instalación y funcionamiento

Panasonic

Panasonic CF-VEB Series Manual de usuario

Panasonic

Panasonic CF-WEB Series Instrucciones de instalación y funcionamiento

Panasonic

Panasonic KX-PRL250EX1 Manual de usuario

Manuales populares de Estación de acoplamiento de otras marcas

Sony

Sony Dream Machine XDR-DS12iP Manual de usuario

Acer

Acer USB Type-C Dock II Manual de usuario

ATEN

ATEN UC-2000 Manual de usuario

Xcellon

Xcellon HDD-202 Manual de usuario

Dok

Dok CR09 Manual de usuario

Philips

Philips BTM630/12 Manual de usuario

IOGear

IOGear Travel Pro GUD3C09 Manual de usuario

RKI

RKI SDM-E2 Manual de usuario

iHome

iHome iP15 Manual de usuario

VITURE ONE

VITURE ONE MOBILE DOCK Manual de usuario

Lindy

Lindy 42984 Manual de usuario

CipherLab

CipherLab 8001 Manual de usuario

Pyle

Pyle PIPDSP2 Manual de usuario

Avol

Avol AS2350 Manual de usuario

Datalogic

Datalogic JoyaTouch Manual de usuario

Philips

Philips DC190/79 Manual de usuario

Targus

Targus DOCK315EUZ Manual de usuario

Akasa

Akasa DuoDockX3 AK-DK08U3-BK Manual de usuario
