Nice FLOXMR Manual de servicio

V. 003

Radiocomando

serie FLOR e

VERY

ricevitori

modulari

FLOXMR

FLOXM220R

Manuale di

istruzioni per

l’installazione

FLOR and

VERY Radio

control series,

modular

receivers

FLOXMR

FLOXM220R

Installation

instruction

manual

Radiocommande

série FLOR et

VERY

récepteurs

modulaires

FLOXMR

FLOXM220R

Manuel

d’instructions

pour l’installation

Funksteuerung

Serie FLOR

und VERY

Modulare

Empfänger

FLOXMR

FLOXM220R

Installation-

sanleitungen

Radiocontrol

serie FLOR y

VERY

receptores

modulares

FLOXMR

FLOXM220R

Manual de

instrucciones

para la instalación

Italiano pag. 3

English pag. 29

Français pag. 55

Deutsch pag. 81

Español pag. 107

Italiano

INTRODUZIONE

Quando si utilizza un sistema di radiocomando, il trasmettitore invia al ricevitore un “segnale” che,

se riconosciuto come valido provoca l’attivazione dei relè di uscita .

Visto che un trasmettitore deve attivare solo il proprio ricevitore e non quello del vicino, si usa

codificare il segnale inviato, questo significa che ogni ricevitore riconosce solo un ben preciso

segnale e non quelli che gli somigliano. Nei sistemi tradizionali il codice può essere selezionato nel

trasmettitore attraverso una serie di microinterruttori (che permettono solo qualche migliaio di

combinazioni) oppure può essere programmato direttamente in fase di produzione (in questo caso si

possono ottenere anche qualche milione di codici diversi ); in tutti i casi il codice è fisso cioè ogni

volta che si trasmette si invia sempre lo stesso segnale.

Il fatto che il codice venga inviato via radio e sia sempre lo stesso , purtroppo , offre a malintenzionati

la possibilità di ricevere (anche a distanza) e registrare il segnale per ottenere così la “chiave” di

apertura per la vostra automazione.

Il sistema “FLOR” utilizza invece un principio che consente di rendere il vostro radiocomando

estremamente sicuro.

Una tecnica denominata trasmissione a codice variabile (Rolling Code) fa si che una parte del codice

cambi ad ogni trasmissione secondo una sequenza predefinita; tramite opportune funzioni

matematiche il codice viene mascherato in modo che non appaia nessuna relazione logica tra due

codici consecutivi. Il ricevitore si mantiene sincronizzato al trasmettitore in modo da accettare solo

la sequenza di codici prevista. In questo sistema è perfettamente inutile cercare di copiare il segnale

- 4 -

trasmesso perchè una volta “usato” un codice il ricevitore riconoscerà solo quello successivo.

Da quanto descritto, apparirebbe indispensabile mantenere perfettamente in sincronismo il codice

inviato dal trasmettitore e quello che attende il ricevitore; ciò in realtà non è fondamentale perchè è

prevista una finestra dei codici che permette al ricevitore di accettare, nella sequenza, il prossimo

codice più un certo numero di codici a seguire, senza comunque mai accettare un codice già usato!

Anche nel caso si esca dalla finestra dei codici è prevista nel ricevitore una operazione di

risincronismo automatico; quando si riceve il primo codice non si avrà alcuna attivazione ma solo la

memorizzazione del codice inviato, poi alla successiva trasmissione si avrà l’effettivo risincronismo

e l’attivazione delle uscite. Naturalmente il risincronismo automatico è possibile solo se i codici

vengono ricevuti secondo la sequenza prevista.

DESCRIZIONE

Il sistema “FLOR” si compone di:

• Trasmettitori a 1, 2 o 4 canali (FLO1R, FLO2R, FLO4R) e a 2 canali (VR della serie VERY)

• Ricevitori modulari (FLOXMR, FLOXM220R)

• Ricevitori con connessione a morsetti 1 o 2 canali (FLOX1R, FLOX2R, FLOXB2R)

• Ricevitori con connessioni ad innesto 1 o 2 canali (FLOXIR, FLOXI2R)

• Scheda di memoria che contiene i codici (BM60, BM250, BM1000, rispettivamente massimo 15, 63

o 255 codici)

• Antenna (ABF - ABFKIT)

- 5 -

INSTALLAZIONE

Trasmettitori:

I trasmettitori non hanno bisogno di alcun intervento, sono immediatamente funzionanti, ognuno con

il proprio codice già predisposto in fase di costruzione. Per controllare il corretto funzionamento è

sufficente premere uno dei tasti, verificare il lampeggio sul led rosso che indica la trasmissione.

Il trasmettitore incorpora un controllo dello stato di carica della batteria, alla pressione di uno dei tasti,

se la batteria è carica il led da un impulso iniziale, seguito subito dal segnale di trasmissione; se la

batteria è parzialmente scarica, alla

pressione di un tasto il led da un primo

impulso e comincia a trasmettere solo

dopo mezzo secondo.

In questo caso si consiglia di sostituire

la batteria al più presto possibile.

Se la batteria fosse completamente

scarica, alla pressione di un tasto il led

da dei lampeggi a cadenza di mezzo

secondo, senza entrare in

trasmissione, è quindi necessario

sostituire la batteria.

- 6 -

VERY FLO1R FLO2R FLO4R

LED

TASTO 1

TASTO 2

TASTO 3

TASTO 4

LED

TASTO 1

TASTO 2



Fig. 1

Selezione del canale sul trasmettitore:

Nelle versioni FLOR1 e FLOR2 è possibile modificare l’associazione tasto-canale. Per il 1° tasto basta

tagliare la pista che associava il tasto al 1° canale in Fig. 1A e collegare con una goccia di stagno una

della altre piazzole di destra per ottenere l’associazione con il 2°, 3° o 4° canale. Per il 2° tasto eseguire

la stessa operazione come Fig. 1B. Nella versione VR della serie VERY, l’associazione tasto-canale, non

può essere modificata.

- 7 -

069-B

Fig. 1A

1°tasto 2°tasto

tagliare

1°canale

2°canale

3°canale

4°canale

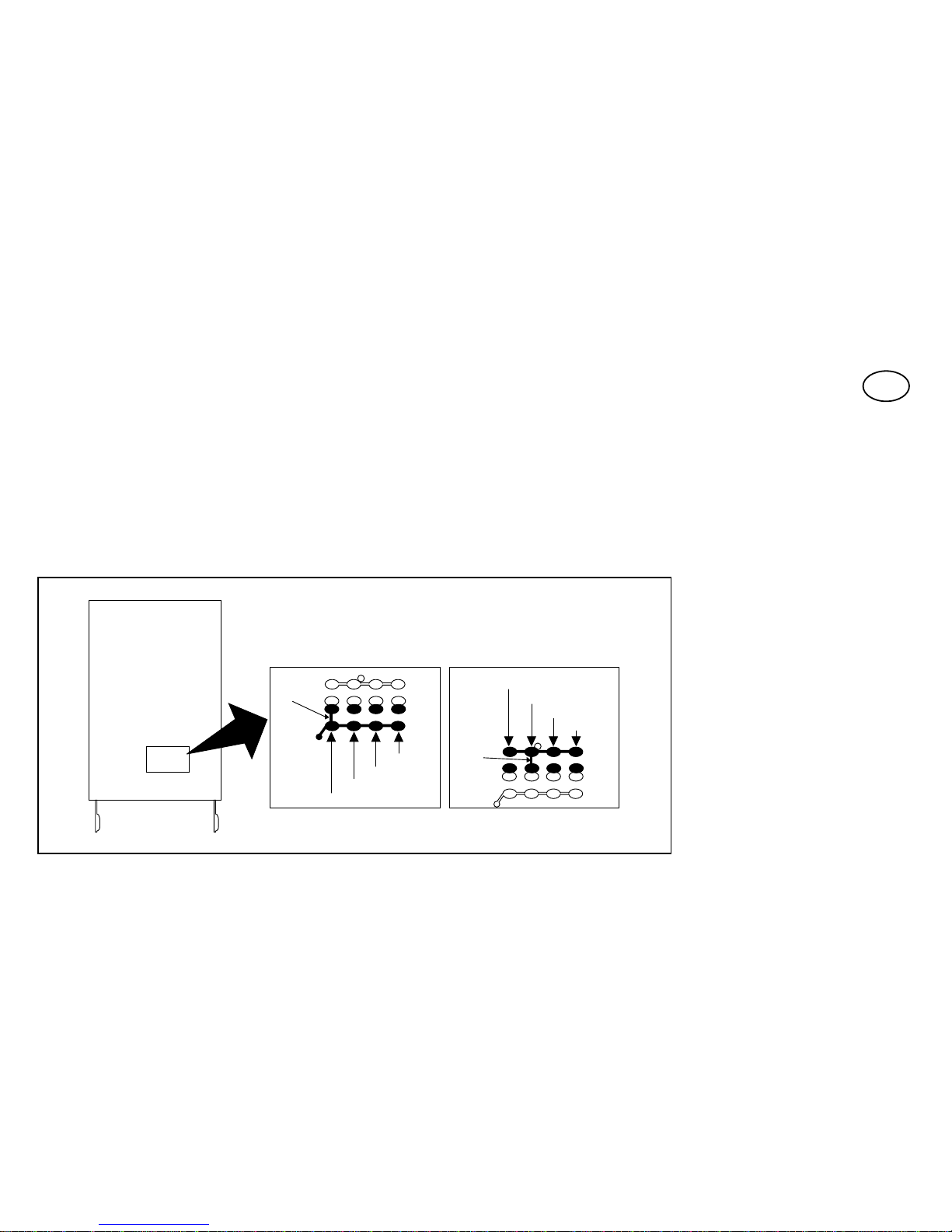

Fig. 1B

LATO

SALDATURE

Ricevitori modulari

I ricevitori modulari con alimentazione 12-24 Vac-dc (FLOXMR), o 220 Vac (FLOXM220R)

permettono di controllare fino a 4 canali anche contemporaneamente e di gestire fino a 1020 codici.

Eseguire i collegamenti secondo il seguente diagramma: 1-2: ALIMENTAZIONE: da 10 a 28

Vac-dc (FLOXMR) con ponticello .

220 Vac (FLOXM220R).

3-4: USCITA l° RELÈ: contatto pulito

di un relè normalmente aperto.

5-6: USCITA 2° RELÈ:

contatto pulito di un relè

normalmente aperto.

7-8: USCITA 3° RELÈ:

contatto pulito di un relè

normalmente aperto.

9-10: USCITA 4° RELÈ:

contatto pulito di un relè

normalmente aperto.

1-2: ANTENNA:

ingresso segnali di antenna.

- 8 -

CH.1

345678

1. 2. 3. 4.

USCITE

FLOXM220R = 220Vac

FLOXMR = 12 - 24 Vcc/ca ANTENNA

18 - 28 V

10 - 18 V

(solo FLOXMR)

Fig. 2

Scheda di memoria

Ogni trasmettitore possiede un proprio codice (scelto tra oltre 250 milioni di codici) che lo

contraddistingue da qualsiasi altro telecomando. Il ricevitore è in grado di ricevere tutti i codici, ma si

attiverà solo se quel particolare codice è presente sulla lista dei codici “autorizzati” contenuta nella

scheda di memoria. I ricevitori vengono forniti già dotati di una

scheda di memoria BM1000 che può

contenere un massimo di 250 codici

(limite massimo 255 telecomandi). Può

essere usata anche una scheda di

memoria BM60 con limite massimo di 16

codici o BM250 con limite massimo di 63

codici.

Se necessario si possono inserire altre

memorie negli appositi innesti, per un

massimo di 4 e quindi un totale di 1020

codici. È fondamentale inserire le

memorie nell’ordine previsto, dalla 1aalla

4aIl ricevitore infatti inserisce e ricerca i

- 9 -

1°

2°3°4°

Fig. 3

codici partendo dalla prima memoria, poi se necessario passa alla seconda e così via. Se una

memoria non è completamente piena o manca del tutto, le memorie successive non vengono

considerate.

Le memorie devono essere sempre dello stesso tipo.

Il ricevitore visualizza il tipo di memoria usata, quando viene alimentato. Se è presente una scheda

di memoria BM60, il led fa un breve lampeggio, se invece è inserita una memoria BM250, il led fa

due lampeggi, mentre se è presente una memoria BM1000, il led fa tre lampeggi.

Tutti i codici risiedono nella memoria, pertanto quando viene richiesta la massima sicurezza è

necessario bloccare la funzione di apprendimento dei codici, (anche in virtù del fatto che questa può

essere fatta a distanza). Dopo aver inserito i codici dei telecomandi interessati, basta tagliare la

traccia indicata da una freccia (fig. 4). Se in un secondo tempo si desidera poter inserire altri codici,

unire le due piazzole con una goccia di stagno (fig. 5).

ATTENZIONE !!: Le operazioni di inserimento e disinserimento della scheda di memoria

devono essere eseguite a ricevitore spento.

- 10 -
