LaserLiner LaserRange-Master i3 Manual de usuario

LaserRange-Master i3

Laser

635 nm

Laser

LaserRange-Master i3

x·y=m2

x·y·z=m

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Ga-

rantie- und Zusatzhinweise“ sowie die aktuellen Informationen

und Hinweise im Internet-Link am Ende dieser Anleitung voll-

ständig durch. Befolgen Sie die darin enthaltenen Anweisungen.

Diese Unterlage ist aufzubewahren und bei Weitergabe der

Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Folgende Personen dürfen das Gerät nur verwenden, wenn sie ent-

weder durch eine Person beaufsichtigt werden, die für ihre Sicherheit

zuständig ist oder von dieser Person Anweisungen erhalten haben,

wie man das Gerät benutzt:

– Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten

– Personen, denen Wissen und/oder Erfahrung zur Benutzung

des Gerätes fehlt

– Kinder (unter 14 Jahren).

– Das Gerät und sein Zubehör sind kein Kinderspielzeug.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

Funktion / Verwendung

Laser-Entfernungsmesser mit roter Lasertechnologie

– Funktionen: Distanzen, Flächen, Volumen, Dauermessung

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

LaserRange-Master i3

1. 1.

TASTATUR:

AN / Messen / AUS

Länge, Fläche, Volumen,

Messung Min./Max.

Messebene (Referenz)

hinten / vorne

DISPLAY:

Messebene (Referenz)

hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse

Einheit m

Zwischenwerte / min/max-Werte

Batteriesymbol

Messung Min./Max.

Fehlfunktion / Service erforderlich

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter

hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit

beeinusst werden.

Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AAA) gemäß den

Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

2 sec

1x 2x

1 sec

1 sec 2 sec

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1x 1 sec

2x 3x 4x

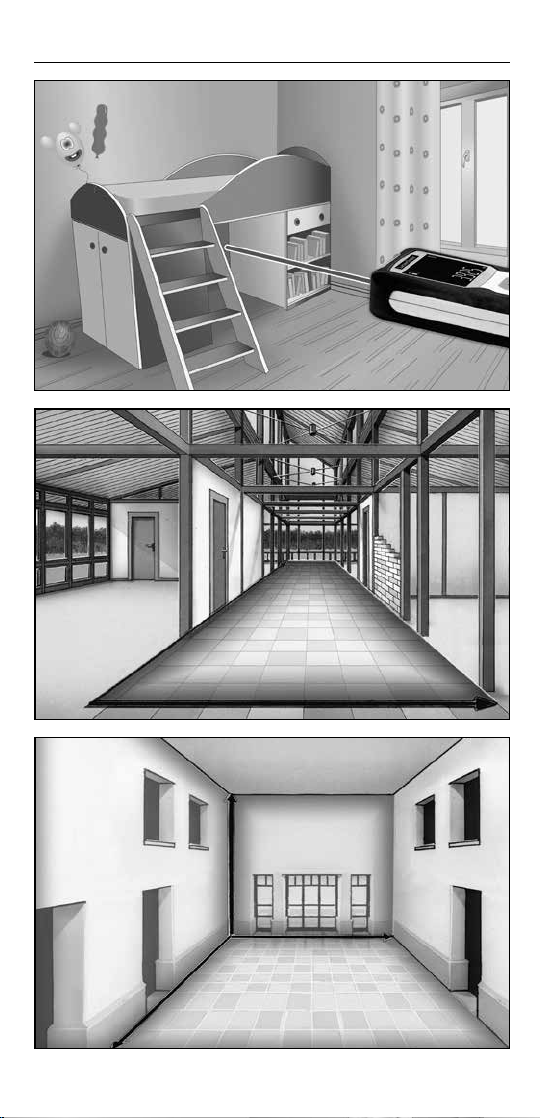

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

(Gerät an) Min. Max.

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x

1 sec

Längenmessung:

Gerät an Laser an Messung

LaserRange-Master i3

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an.

Messung Max.

Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Messung Min./Max.:

Messung Laser an Messung Beenden

Min./Max.

1x 2x 3x

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

– Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Fehlercode:

Err15:

Err16:

Err26:

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Wert außerhalb des Anzeigebereichs

Technische Daten (Technische Änderungen vorbehalten. 18W32)

Genauigkeit (typisch)* ± 2 mm

Messbereich (innen)** 0,3 m - 30 m

Laserklasse 2 < 1 mW

Laserwellenlänge 635 nm

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max. 20

… 85% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80% rH

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 40 x 110 x 24 mm

Gewicht (inkl. Batterien) 90 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und

Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann

die Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=lrmi3

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das

Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

** bei max. 5000 Lux

LaserRange-Master i3

Function / Application

Completely read through the operating instructions, the „Warranty

and Additional Information“ booklet as well as the latest information

under the internet link at the end of these instructions. Follow the

instructions they contain. This document must be kept in a safe

place and if the laser device is passed on, this document must be

passed on with it.

General safety instructions

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The following persons may use the device only when they are

either supervised by a person who is responsible for their safety

or have received instruction from this person on how to use

the device:

– Persons with restricted physical, sensory or mental abilities

– Persons with no knowledge and/or experience in the use of the device

– Children (under the age of 14)

– The device and its accessories are not toys.

– Modications or changes to the device are not permitted,

this will otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local

and national authorities with regard to the correct and proper use of

the device.

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam.

– Tampering with (making changes to) the laser device is not permitted.

– Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars)

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2014

Laser distance meter – with red laser technology

– Functions: distances, area, volume, continuous measurement

Inserting batteries

Open the battery compartment and insert batteries (2 x typ AAA)

according to the symbols. Be sure to pay attention to polarity.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive

2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards

or interference or be subject to hazards or interference.

– The measuring accuracy may be affected when working close

to high voltages or high electromagnetic alternating elds.

KEYPAD:

ON / Measure / OFF

Length, area, volume,

min./max. measurement

Measurement point (reference)

rear / front

DISPLAY:

Measurement point (reference)

rear / front

Display length / area / volume

Measurement values /

Measurement results

Unit m

Intermediate values / min/max values

Battery symbol

Min./max. measurement

Malfunction / service required

Otros manuales para LaserRange-Master i3

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner CompactPlane-Laser 3D Manual de usuario

LaserLiner

LaserLiner BeamControl-Master BCM Manual de usuario

LaserLiner

LaserLiner Revolution Manual de usuario

LaserLiner

LaserLiner DistanceMaster Pocket Pro Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner 4K5 FL 500 Manual de usuario

LaserLiner

LaserLiner ZipLevel Plus 30 Manual de usuario

LaserLiner

LaserLiner SoundTest-Master Manual de usuario

LaserLiner

LaserLiner ActiveFinder Pro Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner LiveCheck Manual de usuario

LaserLiner

LaserLiner ClimaData Box Manual de usuario

LaserLiner

LaserLiner ThermoSpot XP Manual de usuario

LaserLiner

LaserLiner DampCheck Manual de usuario

LaserLiner

LaserLiner RangeXtender 40 Manual de usuario

LaserLiner

LaserLiner LaserMeter X20 Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner SensoLite 120 Manual de usuario

LaserLiner

LaserLiner TireCheck Manual de usuario

LaserLiner

LaserLiner MultiFinder Plus Manual de usuario

LaserLiner

LaserLiner SuperSquare-Laser 4 Manual de usuario

LaserLiner

LaserLiner AirMonitor FRESH Manual de usuario

LaserLiner

LaserLiner MultiWet-Master Compact Plus Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
