LaserLiner DistanceMaster Compact Manual de usuario

DistanceMaster Compact

Laser

650 nm

SPEED

SHUTTER

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact

x·y=m2

x·y·z=m

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hin-

weise im Internet-Link am Ende dieser Anleitung vollständig durch.

Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage

ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Laserstrahlung!

Nicht in den Strahl blicken.

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit Farbdisplay

– Messen von Längen, Flächen und Volumen

– Min/Max-Funktion zur Bestimmung von diagonalen,

waagerechten und senkrechten Strecken

DistanceMaster Compact

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-

usst werden.

Einsetzen der Batterien (siehe Abbildung A)

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen

einlegen. Dabei auf korrekte Polarität achten.

3 sec

1 sec

2x 3x

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

3 sec

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / ft / inch / _‘ _“

e f

TASTATUR:

AN / Messen / min/max-Dauermessung

Länge, Fläche, Volumen / Speicher

Messebene (Referenz) hinten / vorne /

Messeinheit m / ft / inch / _‘ _“

AUS / Löschen der letzten Messwerte

DISPLAY:

Messebene (Referenz)

hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

Zwischenwerte / min/max-Werte

Das Balkendiagramm zeigt an, wie

gut die Reflexionsfläche zur Messung

geeignet ist. Das ist besonders

hilfreich bei Messungen auf weite

Entfernungen, dunklen Oberflächen

oder bei hellem Umgebungslicht.

Batteriesymbol

Min/max-Dauermessung

Speicher

Fehlfunktion / Service erforderlich

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

1x 2x

1x 1 sec

Messfunktionen umschalten:

Länge Fläche Volumen

(Gerät an)

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1 sec

2x 3x

Längenmessung:

Gerät an Laser an Messung

1 sec

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

DistanceMaster Compact

2x1x 3x

3 sec1 sec

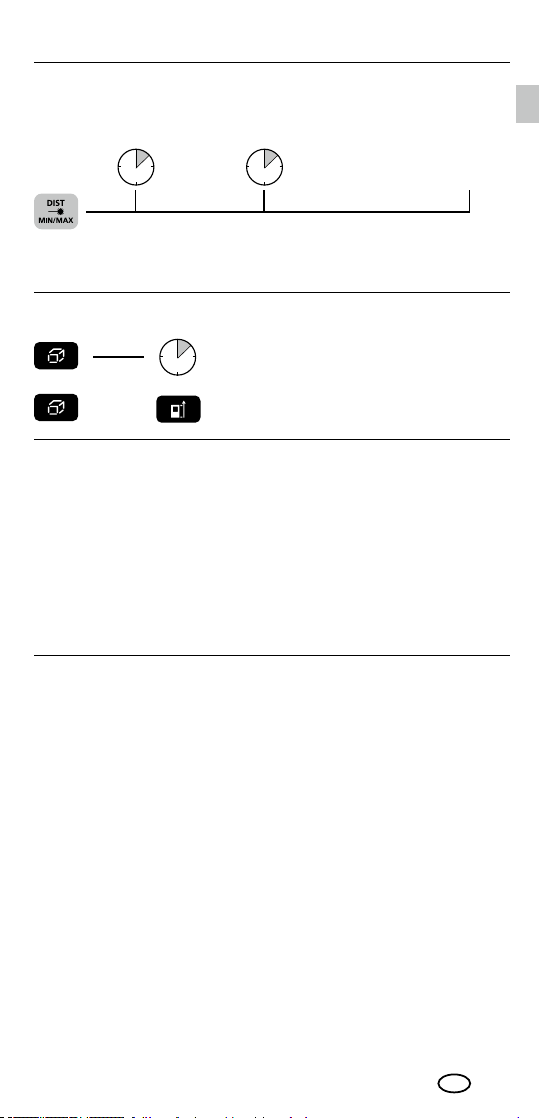

min/max-Dauermessung:

Gerät an 3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

Fehlercode:

Err101:

Err104:

Err152:

Err153:

Err154:

Err155:

Err156:

Err157:

Err160:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

3 sec

Speicher-Funktion:

Gespeicherte Werte ansehenoder

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee

die Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

– Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse

verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACF

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach

reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie

das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

** bei max. 5.000 lux

Technische Daten (Technische Änderungen vorbehalten. Rev18W46)

Genauigkeit (typisch)* ± 2 mm

Messbereich innen** 0,1 m - 25 m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80%rH

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 43 x 110 x 27 mm

Gewicht (inkl. Batterien) 100 g

DistanceMaster Compact

– The measuring device complies with electromagnetic compatibility

regulations and limits in accordance with the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers – may apply.

Electronic devices can potentially cause hazards or interference or

be subject to hazards or interference.

– The measuring accuracy may be affected when working close to high

voltages or high electromagnetic alternating elds.

Safety instructions

Dealing with electromagnetic radiation

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam.

– Tampering with (making changes to) the laser device is not permitted.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars)

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

Safety instructions

Using class 2 lasers

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local and

national authorities with regard to the correct and proper use of the device.

Function / Application

Laser distance meter with colour display

– For measuring length, area and volume

– Min/Max function for determining diagonals, verticals and horizontals

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and if the

laser device is passed on, this document must be passed on with it.

e f

KEYPAD:

ON / Measure /

min/max continuous measurement

Length, area, volume / Memory

Measurement point (reference)

rear / front /

Unit of measure m / ft / inch / _‘ _“

OFF / delete last measurement values

DISPLAY:

Measurement point (reference)

rear / front

Display length / area / volume

Measurement values / Measurement

results Unit m / ft / inch / _‘ _“

Intermediate values / min/max values

The bar diagram shows how well

suited the reection surface is for

measurement.This is particularly

useful for measuring over long

distances, dark surfaces or bright

ambient light.

Battery symbol

Min/max continuous measurement

Memory

Malfunction / service required

Inserting batteries (see Fig. A)

Open the battery compartment and insert batteries according

to the symbols. Be sure to pay attention to polarity.

3 sec

1 sec

2x 3x

Switch on, measure and switch off:

Device on Laser on Measure Device off

3 sec

Delete the last

measured value:

Change unit of measure:

m / ft / inch / _‘ _“

Otros manuales para DistanceMaster Compact

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner DampCheck Manual de usuario

LaserLiner

LaserLiner LaserRange-Master Gi5 Manual de usuario

LaserLiner

LaserLiner MultiMeter-PocketBox Manual de usuario

LaserLiner

LaserLiner DistanceMaster Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T7 Manual de usuario

LaserLiner

LaserLiner SensoLite 410 Manual de usuario

LaserLiner

LaserLiner MasterCross-Laser 2GP Manual de usuario

LaserLiner

LaserLiner RollPilot S12 Manual de usuario

LaserLiner

LaserLiner DampFinder Home Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner AirMonitor FRESH Manual de usuario

LaserLiner

LaserLiner SoundTest-Master Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner DistanceMaster Compact Pro Manual de usuario

LaserLiner

LaserLiner LaserRange-Master Gi7 Pro Manual de usuario

LaserLiner

LaserLiner MultiMeter Pocket XP Manual de usuario

LaserLiner

LaserLiner DampMaster Compact Manual de usuario

LaserLiner

LaserLiner LaserRangeMaster Pocket Manual de usuario

LaserLiner

LaserLiner GreenLine-Laser 2 P Manual de usuario

LaserLiner

LaserLiner LaserCube Manual de usuario

LaserLiner

LaserLiner MultiCable-Checker Manual de usuario

LaserLiner

LaserLiner MasterLevel Box Manual de usuario

LaserLiner

LaserLiner Revolution Manual de usuario

LaserLiner

LaserLiner ThermoVisualizer Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
