AL 26 / 32 Plus

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Robuste und zuverlässige Nivellierinstrumente mit heller

Hochleistungsoptik für das Bauwesen

– Selbsttätige Horizontierung der Ziellinie durch genauen, luftgedämpften

Kompensator.

– Entfernungsbestimmung mit Hilfe der Markierungen im Zielkreuz und

einfaches Umrechnen der abgelesenen Werte von Zentimeter auf Meter

(Multiplikator 100).

– Praktischer Spiegel für einfaches Ausrichten mittels Dosenlibelle.

– Horizontalkreis mit endlosem Seitenfeintrieb zum präzisen Anzielen.

– Visierung zur schnellen Zielerfassung.

– Handliche Bedienelemente erlauben einfache, zeitsparende Handhabung.

– Staub- und wasserdicht

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

–

Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen,

Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere

Funktionen ausfallen.

– Keine starken Lichtquellen (Laser, Lampen, Sonne) anvisieren, dies kann

zu Augenschäden führen.

– Die optischen Linsen nicht mit der Hand berühren.

– Staub mit Luft von den optischen Linsen wegblasen.

– Gewährleisten sie die Transportsicherheit der Nivelliererinstrumente

mittels Kompensatorverriegelung im Orginal-Transportkoffer.

– Nicht in ungesicherten Verkehrswegen aufstellen: Unfallgefahr

Um Ungenauigkeiten auszuschließen, sollte das Gerät 15 Minuten

vor Messbeginn am Messort aufgestellt werden, um die Umgebungs-

temperatur anzunehmen.

1Ausrichten

1. Fadenkreuz scharf einstellen (5)

2. Fernrohr mit der Hand grob auf die Nivellierlatte aus-

richten (mit Schnellvisierung).

3. Lattenbild mit dem Fokussierknopf scharf einstellen,

Zielkreuz mit Hilfe des Seitenfeintriebes genau in die

Lattenmitte drehen.

4. Fokussierung auf Parallaxenfreiheit überprüfen. Die

Fokussierung ist dann einwandfrei, wenn Zielkreuz

und Lattenteilung auch unter verändertem Blickwinkel

(Auge vor dem Okular hin- und herbewegen)

sich nicht gegeneinander verschoben haben.

Zum präzisen Zielen verfügt der AL 32 über eine

Segmentteilung im Fadenkreuz.

1 2 34 5

8910 11 7

AL 26 AL 32

1Objektiv

2Fernrohr

3Schnellvisierung

4Fokussierung

(Rückseite)

5Okular / Fokussierung

Fadenkreuz

6Nivellierschraube

7Horizontalkreis

8Kalibrierschraube

Dosenlibelle

9Dosenlibelle

10 Spiegel

11 Seitenfeintrieb

AL 26 / 32 Plus

½L ½

Restliche Neigungen des Zielkreuzes, die nach dem Einspielen der Dosen-

libelle noch vorhanden sind, werden durch den Kompensator aufgehoben.

Er beseitigt jedoch nicht solche Neigungen, die aufgrund mangelhafter

Kalibrierung der Dosenlibelle oder des Zielkreuzes entstanden sind. Deshalb

sollte beides vor jeder Messung überprüft werden (s. Kalibrierung).

O=1,44 m

U=1,36 m

3Entfernungsbestimmung

1. Lattenwert am oberen Distanzstrich (0=1,44m)

und am unteren Distanzstrich (z.B. U=1,36m)

ablesen.

2. Die Differenz mit dem Faktor 100 multipliziert

(E=100xe) liefert die Entfernung E=8m.

Um zuverlässige Ergebnisse erreichen zu können, sollte auf die genaue

vertikale Ausrichtung der Nivellierlatte geachtet werden.

2Bestimmen einer Höhendifferenz

1. Instrument annähernd in die Mitte

zwischen die beiden Lattenstand-

punkte A und B aufstellen. Instru-

ment auf die Latte A ausrichten und

den Lattenwert am Mittelstrich des

Zielkreuzes ablesen (z.B. A=140cm).

Instrument auf die Latte B drehen

und Wert am Mittelstrich ablesen

(z.B. B=90cm).

2. Die Differenz (A-B) ergibt die Höhen-

differenz H=+50cm zwischen B und A. Der Punkt B ist 50 cm höher als

der Punkt A. Die Differenz H wird negativ, wenn der Punkt B niedriger

als der Punkt A liegt).

5Kalibrierung

Dosenlibelle

1. Überprüfung: Horizontalkreis auf 0° stellen. Blase mit

den Nivellierschrauben (6) genau zentrisch in den Kreis der

Dosenlibelle einspielen. Fernrohr um 180°/200 gon drehen.

Wenn die Blase weiterhin in der Mitte steht, ist die Dosen-

libelle richtig ausgerichtet.

2. Justierung: Falls die Blase jetzt nicht mehr zentrisch im

Kreis liegt, die Abweichung a zur Hälfte (½a) mit den

2 Kalibrierschrauben der Dosenlibelle einstellen. Danach

die Dosenlibelle wieder mit den Nivellierschrauben einstellen

und die Kalibrierung durch Drehen des Nivellierinstruments

um 180°/200 gon überprüfen.

3. Überprüfung und Kalibrierung so lange wiederholen, bis die

Blase bei jeder Drehung des Nivelliers zentrisch im Kreis bleibt.

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

4Winkelmessung

1. Lotschnur in den Lothaken einhängen und das Stativ mit Stativkopf

so aufstellen, dass sich das Lot etwa über dem Bodenpunkt befindet.

Fußspitzen des Stativs eintreten.

2. Instrument auf das Stativ setzen und befestigen. Genaue Zentrierung des

Lotes über dem Bodenpunkt durch Verändern der Stativbeinlängen oder

durch Verschieben des Instrumentes auf dem Stativ vornehmen.

3. Fernrohr genau auf das erste Ziel mit Schnellvisierung und Seitenfeintrieb

ausrichten. Horizontalkreis solange drehen, bis sich der Nullstrich der

Horizontalkreisskala und der Ableseindex decken (Kreis auf Null stellen)

4. Fernrohr genau auf zweites Ziel ausrichten und den Winkelwert unter

dem Indexstrich ablesen.

AL 26 / 32 Plus

6Pflege und Aufbewahrung

1. Instrument mit einem Tuch von Staub und Schmutz säubern.

2. Objektiv und Okular besonders vorsichtig mit einem sauberen und

weichen Tuch, Watte oder einem weichen Pinsel reinigen, bis auf

reinen Alkohol keine Flüssigkeiten verwenden. Optikflächen

möglichst nicht mit den Fingern berühren.

3. Bei feuchter Witterung Behälter und Instrument am Einsatzort

abtrocknen und am Lagerort bei offenem Behälter austrocknen lassen.

4. Beim Transport des Instrumentes über eine lange Entfernung sollte

es im Behälter befördert werden. Achtung: Die Nivellierschrauben

ganz hereindrehen.

Falls die Höhenunterschiede ungleich sind, ist eine Justierung erforder-

lich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden

Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

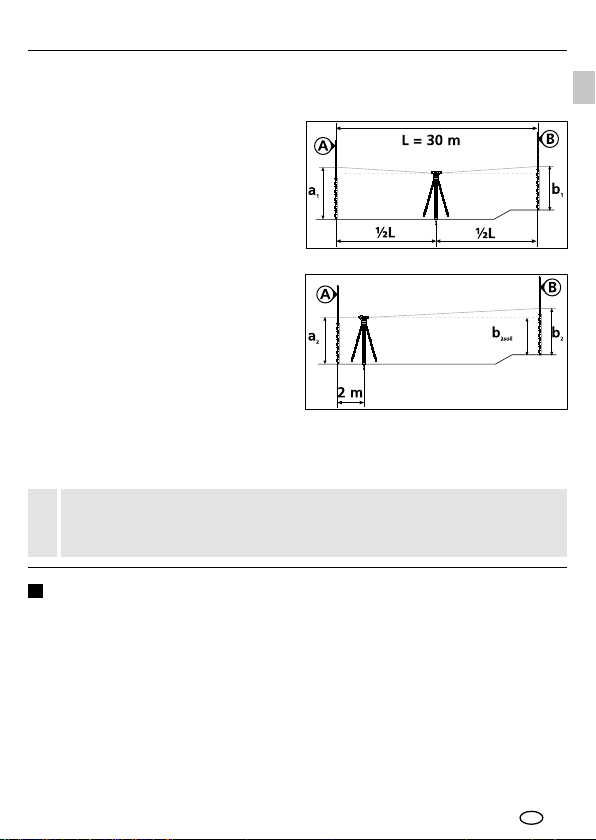

Zielkreuz

1. Überprüfung:

Instrument in der Mitte zwischen

zwei etwa 30 m voneinander ent-

fernten festen Lattenstandpunkten

A und B aufstellen und ausrichten.

An der Nivellierlatte A den Wert

a1und an der Nivellierlatte B den

Wert b1ablesen. Berechnen Sie die

Höhendifferenz (a1-b1).

Instrument in etwa 2 m Entfernung

vor der Nivellierlatte A aufstellen

und den Wert a2ablesen.

Richten Sie nun das Nivellierinstru-

ment auf die Nivellierlatte B. Lesen Sie

den Wert b2ab. Berechnen Sie nun

wiederum die Höhendifferenz (a2-b2).

Die Justierung des Nivelliers ist OK,

wenn (a1-b1) = (a2-b2) ist. Das heißt, der gemessene Höhenunterschied der

ersten Messung und zweiten Messung ist gleich und das Instrument arbeitet

fehlerfrei.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AGM

Technische Daten (technische Änderungen vorbehalten. 18W41)

Standardabweichung 1,5 mm / km (AL 26)

1,0 mm / km (AL 32)

Fernrohr

Vergrößerung 26 x (AL 26) / 32 x (AL 32)

minimale Zielweite 0,5 m

Objektivöffnung 40 mm (AL 26) / 40 mm (AL 32)

Gesichtsfeld 1° 20‘

Kompensator

Dämpfung Luftdämpfung

Funktionsbereich ± 15‘

Genauigkeit 0,4“ (AL 26) / 0,3“ (AL 32)

Kompensationszeit < 2 s

Horizontalkreis 360°/400 gon

Skalenteilung 360°-Horizontalkreis 1°

Skalenteilung 400 gon-Horizontalkreis 1 gon

Dosenlibelle

Genauigkeit 8‘ / 2 mm

Allgemein

Arbeitsbedingungen -20 ... 50°C, 80%rH, nicht konden-

sierend, Arbeithöhe max. 4000 m

Lagerbedingungen -30 ... 60°C, 80%rH,

nicht kondensierend

Schutzart IP 64

Stativanschluss 5/8" Gewinde

Abmessungen (B x H x T) 190 x 135 x 145 mm

Gewicht 1,4 kg

AL 26 / 32 Plus

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Do not aim at bright light sources (laser, lamps, sun) as this can damage

your eyes.

– Do not touch the optical lenses with your hands.

– Use air to blow dust off the optical lenses.

– To transport the levelling instruments secure them with the compensator

lock in the original carrying case.

– Do not set up the tripod on unsecured roads: Risk of accident.

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

Sturdy and reliable levelling instruments for the building and

construction industry, with a high-performance lens producing

a bright image

– Automatic horizontal levelling of the target line with precision,

air-damped compensator.

– Distance determined with the aid of the marks on the crosshairs with easy

conversion of the read value from centimetres to metres (multiplier 100).

– Practical mirror for easy alignment with circular bubble level.

– Horizontal circle with endless vernier adjustment for precise targeting.

– Iron rear- and foresight for rapid pick-up of aim.

– Convenient controls for easy, time-saving operation.

– Dust- and waterproof

1 2 34 5

8910 11 7

AL 26 AL 32

The AL32 has segmentation within the crosshairs for accurate targeting.

1Alignment

1. Bring crosshairs into focus (5)

Initial alignment of the telescope towards the graduated

staff is done by hand, using the iron sights.

Focus the image of the staff, by operating the focusing

knob, turn crosshairs onto the staff centre.

4. Make sure focusing is free of parallax. The focusing

is alright when crosshairs and graduation of the staff

don‘t change their positions even when looked at from

different angles (keep changing position of the eye in

front of the eyepiece).

To rule out inaccuracies, the device should be placed at the measuring

location 15 minutes before taking a measurement to allow it to assume

ambient temperature.

1Objektive

2Telescope

3Fast sighting

4Focussing

(rear)

5Okular / focussing

crosshairs

6Levelling screw

7Horizontal dial

8Calibration screw,

levelling bubble

9Levelling bubble

10 Mirror

11 Lateral fine adjustment

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Nivel láser de LaserLiner

LaserLiner

LaserLiner SuperLine 3D Manual de usuario

LaserLiner

LaserLiner CompactCross-Laser Manual de usuario

LaserLiner

LaserLiner Greenline-Laser 3P Manual de usuario

LaserLiner

LaserLiner AL 22 Classic Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 2 XP Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner 080.50 Manual de usuario

LaserLiner

LaserLiner AutoSmart-Laser Manual de usuario

LaserLiner

LaserLiner Quadrum Manual de usuario

LaserLiner

LaserLiner Centurium Express Manual de usuario

LaserLiner

LaserLiner DuraMax Manual de usuario

LaserLiner

LaserLiner DualAxis-Laser Manual de usuario

LaserLiner

LaserLiner MultiBeam-Laser MBL 3 Manual de usuario

LaserLiner

LaserLiner Quadrum DigiPlus Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser 2P Manual de usuario

LaserLiner

LaserLiner MasterCross-Laser 2 Manual de usuario

LaserLiner

LaserLiner SensoLite 100 Manual de usuario

LaserLiner

LaserLiner SuperLine 2D Manual de usuario

LaserLiner

LaserLiner ActiveFinder XP Manual de usuario

LaserLiner

LaserLiner PowerCross-Laser 8 S Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 2 Plus Manual de usuario

LaserLiner

LaserLiner DigiLevel Laser Manual de usuario

LaserLiner

LaserLiner CompactCross-Laser Pro Manual de usuario

LaserLiner

LaserLiner X3-Laser Manual de usuario

Manuales populares de Nivel láser de otras marcas

Nedo

Nedo ET-5 Manual de usuario

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Spectra

Spectra LL300N Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manual de usuario

Nedo

Nedo Crossliner 4 Manual de usuario

Lasertec

Lasertec FX360G Manual de usuario

Flex

Flex ALC 8 Manual de usuario

Black & Decker

Black & Decker LZR5 Manual de usuario

Johnson

Johnson 40-6692 Manual de usuario

Cocraft

Cocraft HL 20-SG Manual de usuario

Zircon

Zircon iLine Manual de usuario

HWH

HWH 310 SERIES Manual de usuario

Leica

Leica iCON robot 60 Manual de usuario

DeWalt

DeWalt DW082 Manual de usuario

imex

imex EL20 Manual de usuario

Fixturlaser

Fixturlaser NXA D I-0912 Manual de usuario

Wacker Neuson

Wacker Neuson PAL450 Manual de usuario

Metrica

Metrica 33806 Manual de usuario
