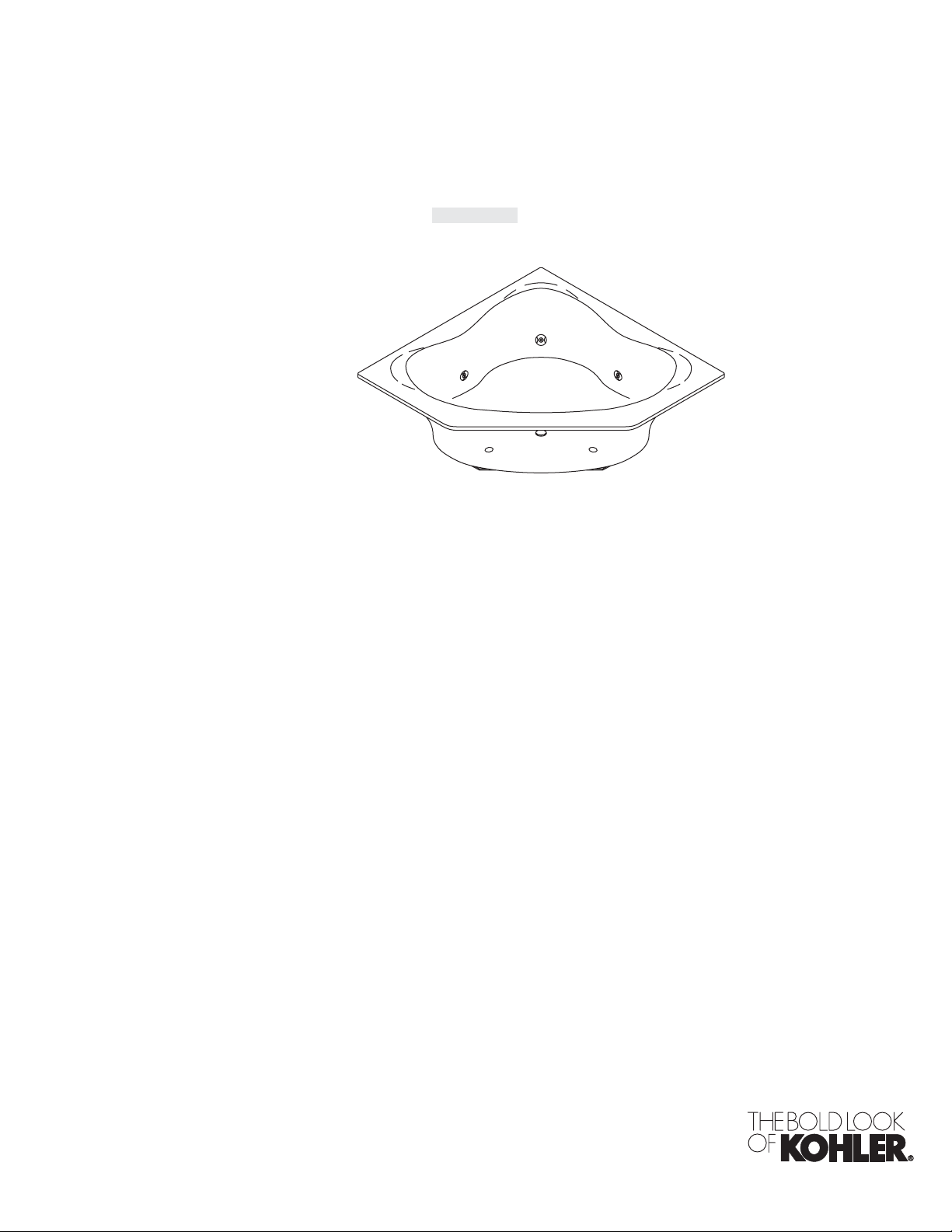

Kohler K-1244-CM Guía de inicio rápido

Roughing-In Guide

Corner Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1244-CM

Product Information

Applicable product:

Drop-in, custom pump K-1244-CM

Fixture*:

Bathing well:

Basin area, bottom 50″(127 cm) x 42″(106.7 cm)

Basin area, top 60″(152.4 cm) x 46″(116.8 cm)

Weight 118 lbs (53.5 kg)

To overﬂow:

Water depth 14-1/2″(36.8 cm)

Capacity 102 gal (368.1 L)

* Approximate measurements for comparison only.

Included components:

Cut-out template, top 1000550-7

Cut-out template, bottom 1000551-7

Pump: V Hz A

1-speed 120 60 7.5

Recommended accessories:

Pop-up drain K-7161-AF

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

40 lbs/square foot (194 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

60"

(152.4 cm)

60" (152.4 cm)

30" (76.2 cm)

36-5/8" (93 cm)

11-3/4"

(29.8 cm)

63-1/2"

(161.3 cm)

42-1/2" (108 cm)

30"

(76.2 cm)

36-5/8"

(93 cm)

4-7/8"

(12.4 cm)

Pump/Control Access

20" (50.8 cm) W x

15" (38.1 cm) H

58"

(147.3 cm)

27" (68.6 cm)

43-7/8"

(111.4 cm)

1-1/2"

(3.8 cm)

1/2" (1.3 cm)

R. Max

1-1/4"

(3.2 cm)

No change in measurements if connected with

drain illustrated. (K-7161-AF or K-7161M-AF)

Recommended Faucet Area

˚45

Drop-in Rim Style

Cut-out Detail

Drop-in Rim

Detail

Integral Flange

Detail

21"

(53.3 cm)

19-1/2"

(49.5 cm)

2" (5.1 cm)

Max

1-1/2" OD 1-1/4" (3.2 cm)

3" (7.6 cm)

2-7/8" (7.3 cm)

3-1/2"

(8.9 cm)

1013709-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage en angle

Information sur le produit

Produit applicable:

Pompe sur mesure, encastrée K-1244-CM

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 50″(127 cm) x 42 ″(106,7 cm)

Espace du bassin,

dessus 60″(152,4 cm) x 46 ″(116,8 cm)

Poids 118 lbs (53,5 kg)

Au trop-plein:

Profondeur d’eau 14-1/2″(36,8 cm)

Capacité 102 gal (368,1 L)

* Mesures approximatives pour comparaison uniquement.

Composants inclus:

Gabarit de découpe, haut 1000550-7

Gabarit de découpe, bas 1000551-7

Pompe: V Hz A

1-vitesse 120 60 7,5

Accessoires recommandés:

Drain mécanique K-7161-AF

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 40 lbs/pied carré (194 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas

d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

60"

(152,4 cm)

60" (152,4 cm)

30" (76,2 cm)

36-5/8" (93 cm)

11-3/4"

(29,8 cm)

63-1/2"

(161,3 cm)

42-1/2"

(108 cm)

30"

(76,2 cm)

36-5/8"

(93 cm)

4-7/8"

(12,4 cm)

Accès pompe/contrôle 20" (50,8 cm)

Largeur x 15" (38,1 cm) Hauteur

58"

(147,3 cm)

27" (68,6 cm)

43-7/8"

(111,4 cm)

1-1/2"

(3,8 cm)

Ø 1/2"

(1,3 cm) Max.

1-1/4"

(3,2 cm)

Aucun changement des mesures n'est

nécessaire si connecté au drain illustré.

(K-7161-AF ou K-7161M-AF)

Emplacement recommandé du robinet

˚45

Détail de la découpe du

style rebord intérieur

Détail du

rebord de

l'encastrement

Détail de la bride

intégrée

21"

(53,3 cm)

19-1/2"

(49,5 cm)

(5,1 cm) Max

Ø Ext. 1-1/2" 1-1/4" (3,2 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

3-1/2" (8,9 cm)

Kohler Co. 3 1013709-1-B

Diagrama de instalación

Bañera de hidromasaje en esquina

Información sobre el producto

Producto correspondiente:

Sobreponer, bomba a la medida K-1244-CM

Producto*:

Área de la bañera:

Área del fondo 50″(127 cm) x 42″(106,7 cm)

Área superior 60″(152,4 cm) x 46″(116,8 cm)

Peso 118 lbs (53,5 kg)

Al rebosadero:

Profundidad del

agua 14-1/2″(36,8 cm)

Capacidad 102 gal (368,1 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Componentes incluidos:

Plantilla de corte, superior 1000550-7

Plantilla de corte, inferior 1000551-7

Bomba: V Hz A

1-velocidad 120 60 7,5

Accesorios recomendados:

Desagüe automático K-7161-AF

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 40 lbs/pie cuadrado (194 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Durante la instalación, es necesario cambiar el lugar de instalación

de la bomba a la posición a la medida. Deje el espacio libre

adecuado.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

60"

(152,4 cm)

60" (152,4 cm)

30" (76,2 cm)

36-5/8" (93 cm)

11-3/4"

(29,8 cm)

63-1/2"

(161,3 cm)

42-1/2"

(108 cm)

30"

(76,2 cm)

36-5/8"

(93 cm)

4-7/8"

(12,4 cm)

Acceso a la bomba/control 20" (50,8 cm)

de ancho x 15" (38,1 cm) de alto

58"

(147,3 cm)

27" (68,6 cm)

43-7/8”

(111,4 cm)

1-1/2"

(3,8 cm)

1/2" (1,3 cm)

R. máx

1-1/4"

(3,2 cm)

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado.

(K-7161-AF o K-7161M-AF)

Área recomendada para la grifería

˚45

Detalle de la abertura

del estilo con borde

de sobreponer

Detalle del

borde de

sobreponer

Detalle del

reborde integral

21"

(53,3 cm)

19-1/2"

(49,5 cm)

(5,1 cm) máx

1-1/2" D.E. 1-1/4" (3,2 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

3-1/2"

(8,9 cm)

Kohler Co. 4 1013709-1-B
