Kohler K-1226-CD Guía de inicio rápido

Roughing-In Guide

5’ (1.5 m) Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1226-CD

Product Information

Applicable product:

Drop-in rim style, custom pump K-1226-CD

Fixture*:

Bathing well:

Basin area, bottom 37″(94 cm) x 26″(66 cm)

Basin area, top 54″(137.2 cm) x 37″(94 cm)

Weight 89 lbs (40.4 kg)

To overﬂow:

Water depth 14-1/4″(36.2 cm)

Capacity 69 gal (261.2 L)

* Approximate measurements for comparison only.

Drop-in cutout 58-1/2″(148.6 cm) x 40-1/2″(102.9 cm)

Pump: V Hz A

1-speed 120 60 7.5

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

39 lbs/square foot (193 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

NOTICE: The bath is designed for bathing only. It is not designed

to be used in a three wall alcove with an overhead shower.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

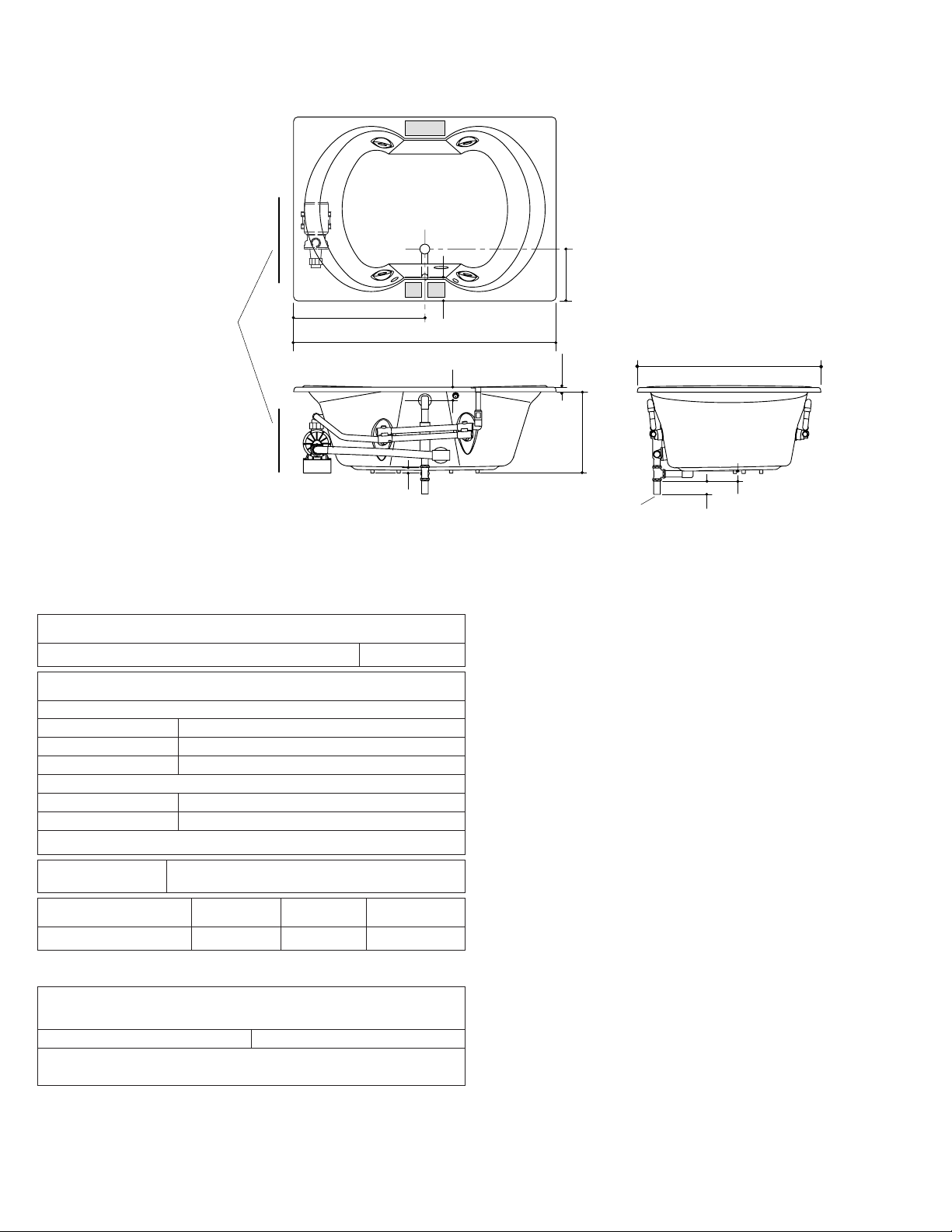

11-13/16"

(30 cm)

Pump/Control Access

20" (50.8 cm) W x

15" (38.1 cm) H

1-1/16" (2.7 cm)

18-5/8"

(47.3 cm)

5-7/16" (13.8 cm)

1-1/2" OD

42" (106.7 cm)

3-1/8" (7.9 cm)

30" (76.2 cm)

60" (152.4 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

(2.5 cm)

No change in measurements if connected

with drain illustrated. (K-7161-AF)

1013727-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage de 5’ (1,5 m)

Information sur le produit

Produit applicable:

Style à rebord encastré, pompe personnalisée K-1226-CD

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 37″(94 cm) x 26″(66 cm)

Espace du bassin,

dessus 54″(137,2 cm) x 37″(94 cm)

Poids 89 lbs (40,4 kg)

Au trop-plein:

Profondeur d’eau 14-1/4″(36,2 cm)

Capacité 69 gal (261,2 L)

* Mesures approximatives pour comparaison uniquement.

Découpe

d’encastrement 58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)

Pompe: V Hz A

1 vitesse 120 60 7,5

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 39 lbs/pied carré (193 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

AVIS: La baignoire est conçue pour prendre des bains uniquement.

Cette baignoire n’est pas conçue pour être utilisée dans une alcôve

à trois parois avec une douche au plafond.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

11-13/16"

(30 cm)

1-1/16" (2,7 cm)

5-7/16" (13,8 cm)

42" (106,7 cm)

3-1/8" (7,9 cm)

30" (76,2 cm)

60" (152,4 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-7161-AF)

Accès à la

pompe/contrôle

20" (50,8 cm) L x

15" (38,1 cm) H

1-1/2" D. Ext.

(2,5 cm)

18-5/8"

(47,3 cm)

Kohler Co. 3 1013727-1-B

Diagrama de instalación

Bañera de hidromasaje de 5’ (1,5 m)

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, bomba a la

medida K-1226-CD

Producto*:

Área de la bañera:

Área del fondo 37″(94 cm) x 26″(66 cm)

Área superior 54″(137,2 cm) x 37″(94 cm)

Peso 89 lbs (40,4 kg)

Al rebosadero:

Profundidad del

agua 14-1/4″(36,2 cm)

Capacidad 69 gal (261,2 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)

Bomba: V Hz A

1-velocidad 120 60 7,5

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 39 lbs/pie cuadrado (193 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Al instalar, es necesario cambiar el lugar de instalación de la

bomba a la posición a la medida. Deje el espacio libre adecuado.

AVISO: La bañera está diseñada para bañarse solamente. No está

diseñada para instalarse encajonada entre tres paredes con ducha

superior.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

11-13/16"

(30 cm)

Acceso a la bomba/control

20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

1-1/16" (2,7 cm)

5-7/16" (13,8 cm)

1-1/2" D.E.

42" (106,7 cm)

3-1/8" (7,9 cm)

30" (76,2 cm)

60" (152,4 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7161-AF)

(2,5 cm)

18-5/8"

(47,3 cm)

Kohler Co. 4 1013727-1- B
