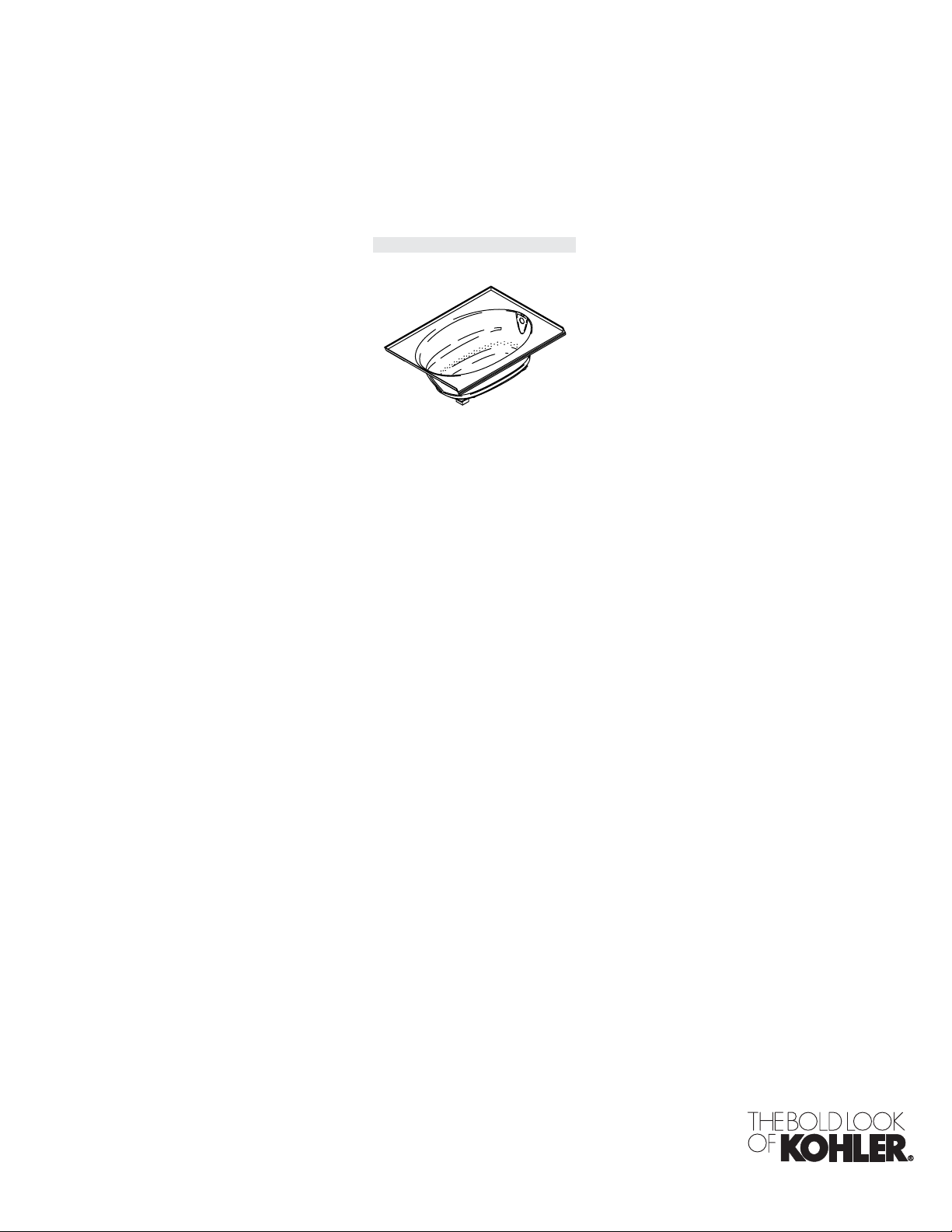

Kohler K-1112P-GLF Guía de inicio rápido

Roughing-In Guide

Bath with Airjets

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1112P-GLF, K-1112P-GRF

Product Information

Applicable product:

Drop-in, 3-side integral ﬂange, left drain K-1112P-GLF

Drop-in, 3-side integral ﬂange, right drain K-1112P-GRF

Fixture*:

Bathing well

Basin area

bottom 43″(109.2 cm) x 20-1/2″(52.1 cm)

Basin area top 53-1/2″(135.9 cm) x 32-1/8″(81.6 cm)

Weight 110 lbs (50 kg)

To overﬂow

Water depth 15″(38.1 cm)

Capacity 57 gal (215.9 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

58-1/2″(148.6 cm) x 40-1/2″(102.9 cm)

Blower motor: Heater V Hz A

300 W 120 60 5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 5 A, 60 Hz

Blower motor is supplied with a 24″(61 cm) grounding-type

plug-in cord.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

36 lbs/square foot (174 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

The hot water supply should be 70% of the capacity of the bath or

greater. Installations will vary.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

2-7/8" (7.3 cm)

3" (7.6 cm)

Recommended faucet area

1-1/2" OD

42" (106.7 cm)

21"

(53.3 cm)

10-13/16"

(27.5 cm)

60" (152.4 cm)

3-1/8" (7.9 cm)

21" (53.3 cm)

1-1/4" (3.2 cm)

3-1/2" (8.9 cm)

19-1/2"

(49.5 cm)

1-1/4" (3.2 cm)

1" (2.5 cm) from the

Floor to the Bottom

of the Drain

Drop-In Rim

Detail

Tile Flange

Detail

1-1/4"

(3.2 cm) 1-1/2"

(3.8 cm)

No change in measurements if connected

with drain illustrated. (K-11677 or K-11677M)

Blower/Control Access

20" (50.8 cm) W x

15" (38.1 cm) H Min

1076050-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à jets d’air Canada

Information sur le produit

Produit applicable:

Encastrée, bride intégrée de 3 côtés, drain

gauche K-1112P-GLF

Encastrée, bride intégrée de 3 côtés, drain

droit K-1112P-GRF

Appareil sanitaire*:

Bassin de la baignoire

Base du bassin 43″(109,2 cm) x 20-1/2″(52,1 cm)

Dessus du

bassin 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)

Poids 110 lbs (50 kg)

Au trop-plein

Profondeur

d’eau 15″(38,1 cm)

Capacité 57 gal (215,9 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement:

58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)

Moteur-

souffleur: Chauffe-

eau VHzA

300 W 120 60 5

Panneau d’accès minimal à la pompe/commande:

20″(50,8 cm)lx15″(38,1 cm) H requis

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI):

Pompe/commande 120 V, 5 A, 60 Hz

Le moteur-souffleur comprend un câble électrique de masse de

24″(61 cm).

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 36 lbs/pied carré (174 kg/mètre carré).

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

L’alimentation d’eau chaude doit être d’une capacité de 70 % ou

plus de la baignoire. Les installations varient.

Ce meuble est conforme aux normes CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

2-7/8" (7,3 cm)

3" (7,6 cm)

Emplacement recommandé du robinet

Ø Ext. 1-1/2"

42" (106,7 cm)

21"

(53,3 cm)

10-13/16"

(27,5 cm)

60" (152,4 cm)

1-1/2"

(3,8 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

Détail de

l'encastrement

de rebord

Accès contrôle/souffleur

20" (50,8 cm) l x

15" (38,1 cm) H Min

1-1/4" (3,2 cm)

19-1/2"

(49,5 cm)

1" (2,5 cm) du sol

à la base du drain

3-1/2" (8,9 cm)

1-1/4" (3,2 cm)

3-1/8" (7,9 cm)

21" (53,3 cm)

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

Kohler Co. 3 1076050-1-C

Diagrama de instalación

Bañera con jets de aire - Canadá

Información sobre el producto

Producto correspondiente:

Borde de sobreponer integral por 3 lados,

desagüe a la izquierda K-1112P-GLF

Borde de sobreponer integral por 3 lados,

desagüe a la derecha K-1112P-GRF

Producto*:

Área de la bañera

Área del fondo 43″(109,2 cm) x 20-1/2″(52,1 cm)

Área de arriba 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)

Peso 110 lbs (50 kg)

Al rebosadero

Profundidad

del agua 15″(38,1 cm)

Capacidad 57 gal (215,9 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)

Motor soplador: Calentador V Hz A

300 W 120 60 5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm)

de alto requerido

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 5 A, 60 Hz

El motor soplador incluye un cable de 24″(61 cm) con enchufe

de conexión a tierra.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 36 lbs/pie cuadrado (174 kg/metro

cuadrado).

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

El suministro de agua caliente debe llegar al 70% de la capacidad

de la bañera o más. Varía según la instalación.

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

2-7/8" (7,3 cm)

3" (7,6 cm)

Área recomendada para la grifería

1-1/2" D.E.

42" (106,7 cm)

21"

(53,3 cm)

10-13/16"

(27,5 cm)

60" (152,4 cm)

3-1/8" (7,9 cm)

21" (53,3 cm)

1-1/4" (3,2 cm)

3-1/2" (8,9 cm)

1" (2,5 cm) del piso

a la parte inferior del

desagüe

19-1/2"

(49,5 cm)

1-1/4" (3,2 cm)

Detalle del

borde de

sobreponer

Detalle del

reborde para

azulejos

1-1/4"

(3,2 cm) 1-1/2"

(3,8 cm)

Acceso al soplador/control de

20" (50,8 cm) de ancho

x 15" (38,1 cm) de alto mín.

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-11677 o K-11677M)

Kohler Co. 4 1076050-1-C
