Kohler K-1162 Guía de inicio rápido

Roughing-In Guide

Oval Acrylic Bath Whirlpool with Heater

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1162

Product Information

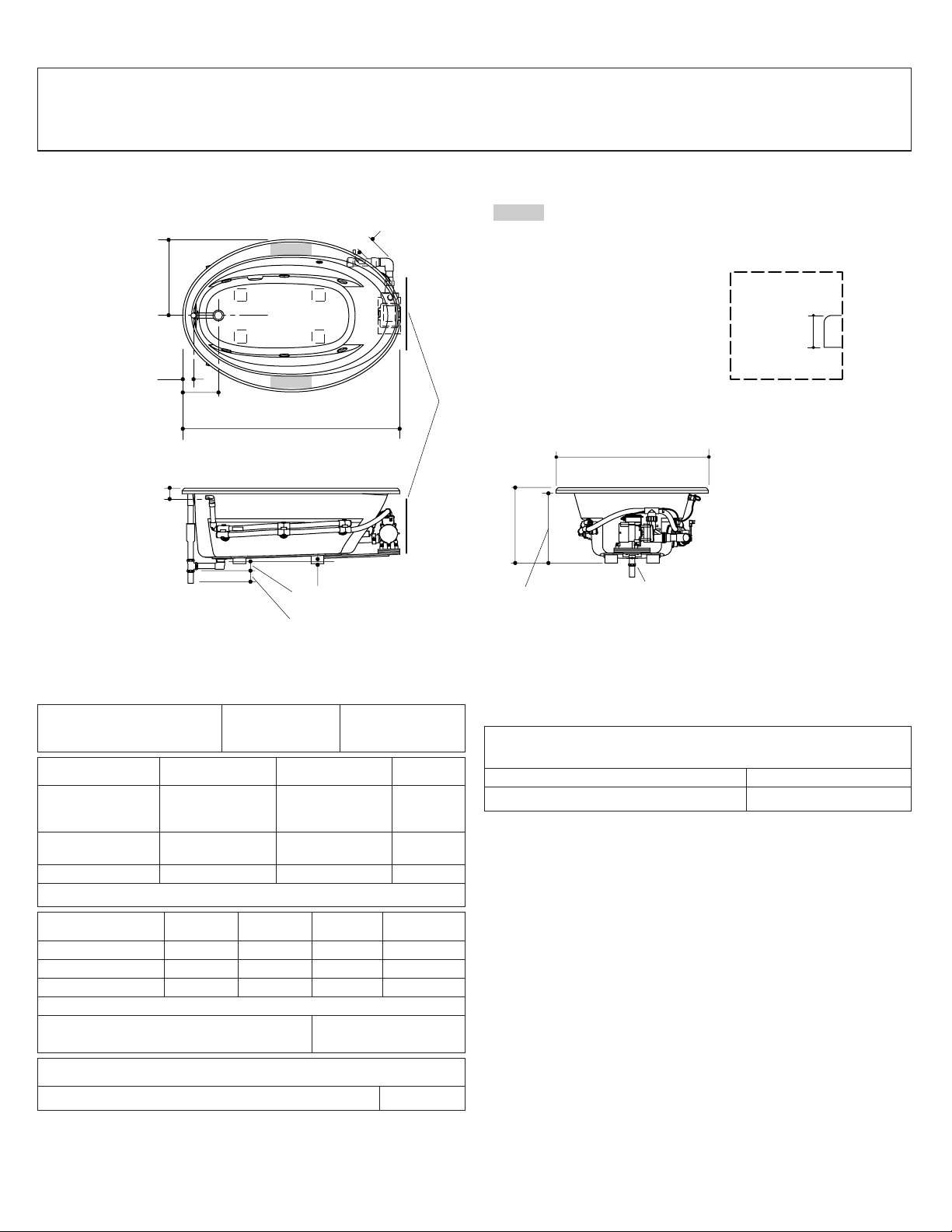

Drop-in rim style K-1162P-H shown

Fixture*: basin area top area weight

Bathing well 43″(109.2 cm) x

24-5/8″(62.5

cm)

53-1/2″(135.9

cm) x 32-1/8″

(81.6 cm)

110 lbs

(50 kg)

water depth capacity

To overﬂow 15″(38.1 cm) 57 gal (215.9 L)

* Approximate measurements for comparison only.

Pump: HP V Hz A

1-speed 1.25 120 60 7.5

Heater kW V Hz A

1.5 120 60 12.5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Included Components:

Cut-out template 1042556-7

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

80 lbs/square foot (390 kg/square meter) loading.

The suction line extends 4-3/4″(12.1 cm) beyond the edge of the

rim. The pump base extends 1/8″(3 mm) beyond the edge of the

rim. Modify the framing as needed.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1. All

dimensions are nominal.

21"

(53.3 cm)

Pump/Control

Access

19-1/2"

(49.5 cm)

21"

(53.3 cm)

1-1/2"

(3.8 cm)

3-1/8"

(7.9 cm)

3-1/2"

(8.9 cm)

1-1/2" OD

10-13/16" (27.5 cm)

60" (152.4 cm) 42" (106.7 cm)

4-5/8" (11.7 cm)

3/8" (1 cm)

3" (7.6 cm)

2-7/8" (7.3 cm)

Drop-In Rim Detail

Recommended faucet area

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

1041938-1-B 2 Kohler Co.

Guide de raccordement

Baignoire d’ydromassage avec chauffe-eau - Canada

Information sur le produit

Style rebord encastré K-1162P-H illustré

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

Bassin de la

baignoire 43″(109,2 cm) x

24-5/8″(62,5

cm)

53-1/2″(135,9

cm) x 32-1/8″

(81,6 cm)

110 lbs

(50 kg)

profondeur

d’eau capacité

Au trop plein 15″(38,1 cm) 57 gal (215,9 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: CV V Hz A

1-vitesse 1,25 120 60 7,5

Chauffe-eau kW V Hz A

1,5 120 60 12,5

Panneau d’accès minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(38,1 cm) H requis

Composants inclus:

Gabarit de découpe 1042556-7

Service électrique requis (2 requis)

Deux circuits électriques dédiés, chacun protégé par un

Disjoncteur Différentiel de Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

fournir une charge minimale de 80 lbs./pieds carrés (390 Kg/m2).

La ligne d’aspiration se prolonge de 4-3/4″(12,1 cm) au-delà du

rebord de l’arête du rebord. La base de la pompe se prolonge de

1/8″(3 mm) au-delà de l’arête du rebord. Modiﬁer le cadrage selon

le besoin.

Cet appareil est conforme au standard de la norme CSA B45 et

ANSI Z124.1. Toutes les dimensions sont nominales.

21"

(53,3 cm)

Accès à la

pompe/contrôle

19-1/2"

(49,5 cm)

21"

(53,3 cm)

1-1/2"

(3,8 cm)

3-1/8"

(7,9 cm)

3-1/2"

(8,9 cm)

Ø Ext. 1-1/2"

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

4-5/8" (11,7 cm)

3/8" (1 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

Détail de l'encastrement

Emplacement recommandé du robinet

Aucun changement dans les mesures ne sera nécessaire

si connecté avec le drain illustré. (K-11677 ou K-11677M)

Kohler Co. 3 1041938-1-B

Diagrama de instalación

Bañera de hidromasaje acrílica ovalada con calentador - Canadá

Información sobre el producto

Estilo con borde de

sobreponer K-1162P-H ilustrada

Producto*: área del fondo área superior peso

Área de la

bañera 43″(109,2 cm) x

24-5/8″(62,5

cm)

53-1/2″(135,9

cm) x 32-1/8″

(81,6 cm)

110 lbs

(50 kg)

profundidad

del agua capacidad

Al rebosadero 15″(38,1 cm) 57 gal (215,9 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: HP V Hz A

1-velocidad 1,25 120 60 7,5

Calentador kW V Hz A

1,5 120 60 12,5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm)

de alto requerido

Componentes incluidos:

Plantilla de corte 1042556-7

Requisitos eléctricos (2 circuitos

necesarios)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener una carga mínima de 80 libras/pie cuadrado (390

kg/metro cuadrado).

La línea de succión sobresale 4-3/4″(12,1 cm) del ﬁlo del borde. La

base de la bomba sobresale 1/8″(3 mm) del ﬁlo del borde.

Modiﬁque la estructura de postes según sea necesario.

Este producto cumple con las normas CSA B45 y Z124.1 del ANSI.

Todas las dimensiones son nominales.

21"

(53,3 cm)

Acceso a la

bomba/control

19-1/2"

(49,5 cm)

21"

(53,3 cm)

1-1/2"

(3,8 cm)

3-1/8"

(7,9 cm)

3-1/2"

(8,9 cm)

1-1/2" D.E.

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

4-5/8" (11,7 cm)

3/8" (1 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

Detalle del borde

de sobreponer

Área recomendada para la grifería

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 ó K-11677M)

Kohler Co. 4 1041938-1-B
