Jbc RWB-A Manual de usuario

English 2

Page

Deutsch 18

Español 10

中文 26

Rework Adjustable Arm

Ref. RWB-A

www.jbctools.com

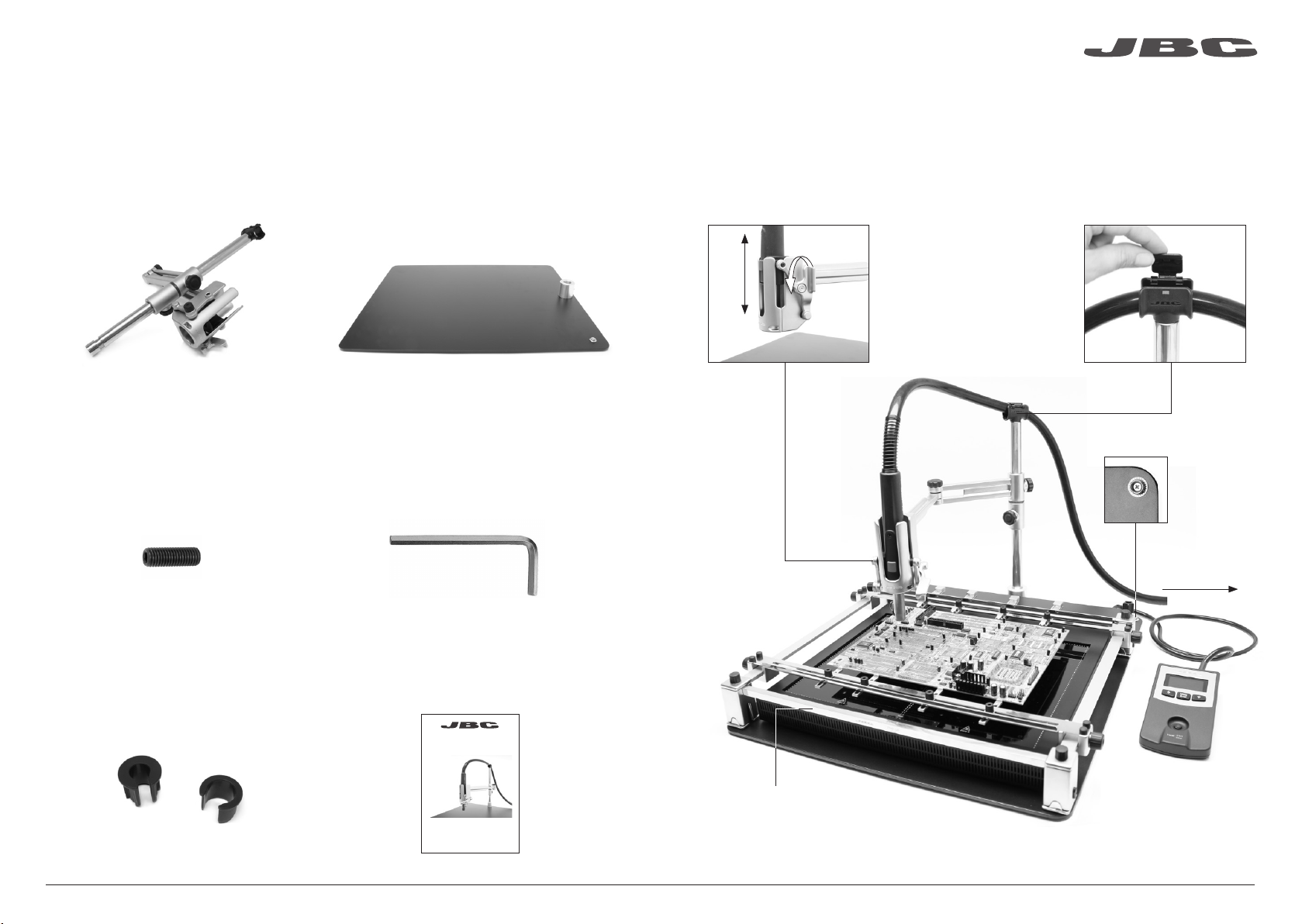

Packing List

The following items should be included: Ideal for working with JBC’s Hot Air stations and a Preheater, especially the PHB-KA.

Tool Arm ................................................... 1 unit

Adapters ................................................... 1 unit

Ref. 0017058 (for JT-TA Heater)

0017059 (for TE-TB Precision Heater)

Manual ...................................................... 1 unit

Ref. 0016431

ww w. jb ctool s.co m

Ref. RWB-A

Rework Adjustable Arm

Features

Convection

Preheater Set

Ref. PHB-KA

Hot Air stations

Ref. JT / TE

Hose ClampTurn the lever to lower the tool

Base .......................................................... 1 unit

ESD safe connector

When you have finished

raise the tool to free up the

workspace.

Screw ........................................................ 1 unit

Ref. 0017057

Allen key ................................................... 1 unit

Ref. 0013609

2 3

www.jbctools.com

Position the arm and tighten

the knobs.

Allen key

Top view

Lower knob

Upper knob

Height Adjustment

Work Position Adjustment

The RWB-A Arm allows adjustment for

different heights according to your work

needs.

The RWB-A arm allows adjustment for different positions according to your work needs.

The articulated arm covers all work areas.

Slide the tool holder to the appropriate height

and secure by tightening the lower knob to

guarantee stability. Make sure the upper knob

is loosened before sliding the tool holder.

Assembly

Fit the tool arm onto the base and tighten the

screw.

Slide the adapter along the hose to the end of

the handle.

1. Setting up the Tool Arm

3. Mounting the Tool

Maintenance

- Check periodically that the RWB-A is clean,

especially the sliding parts and the shaft.

- Use a damp cloth when cleaning. Alcohol

can only be used to clean the metal parts.

- Replace any defective or damaged parts.

Use original JBC spare parts only.

- Repairs should only be performed by a

JBC authorized technical service.

Keep the sliding

parts clean

2. Inserting the Adapter

Adapter

Insert the tool as far as possible.

Place the hose in the clamp.

4 5

www.jbctools.com

Safety

It is imperative to follow safety guidelines to protect health and prevent electric

shock, injury, fire or explosions.

- Do not use the equipment for any purpose other than PCB rework. Incorrect use may cause fire.

- The temperature of accessible surfaces may remain high after the unit is turned off. Handle with care.

- Be careful with the fumes produced when soldering.

- Keep your workplace clean and tidy. Wear appropriate protective glasses and gloves when

working to avoid personal harm.

- Utmost care must be taken with liquid tin waste which can cause burns.

- This appliance can be used by children over the age of eight and also persons with reduced

physical, sensory or mental capabilities or lack of experience provided that they have been given

adequate supervision or instruction concerning use of the appliance and understand the hazards

involved. Children must not play with the appliance.

- Maintenance must not be carried out by children unless supervised.

Specifications

- Total weight: 12.9 kg

- Base dimensions: 50 x 480 x 550 mm

- Ambient Operating Temperature: 10-40ºC (50-104ºF)

- ESD safe connector

Complies with CE standards

ESD protected housing “skin effect”

6 7

www.jbctools.com

Brazo Rework

Ref. RWB-A

8 9

www.jbctools.com

Composición

Los siguientes artículos deben estar incluidos: Ideal para trabajar con las estaciones de aire caliente y los precalentadores de JBC, en particular

el Precalentador PHB-KA.

Prestaciones

Convection Preheater Set

Precalentador de

Convección

Ref. PHB-KA

Estación de

aire caliente

Ref. JT / TE

Abrazadera para la mangueraTire hacia abajo para trabajar

Conector de seguridad ESD

Cuando termine,

tire la palanca hacia

arriba para liberar espacio

de trabajo.

Tool Arm

Soporte de herramienta .................... 1 unidad

Adapters

Adaptadores ........................................ 1 unidad

Ref. 0017058 (Para herramienta JT-TA)

0017059 (Para herramienta TE-TB)

Manual ................................................ 1 unidad

Ref. 0016431

ww w. jb ctool s.co m

Ref. RWB-A

Rework Adjustable Arm

Base ..................................................... 1 unidad

Screw

Tornillo .................................................. 1 unidad

Ref. 0017057

Allen key

Llave Allen ........................................... 1 unidad

Ref. 0013609

10 11

www.jbctools.com

Pomo inferior

de ﬁjación

Llave Allen

Ajuste los dos ejes a la

posición deseada y fíjelos con

los pomos de ﬁjación.

Vista superior

Pomo superior

de ﬁjación

Corredera

Ajuste de altura

El brazo RWB-A permite ajustar diferentes

alturas en función de cada necesidad de

trabajo.

Es necesario ﬁjar el brazo con el pomo de

ﬁjación inferior, que garantiza la estabilización

del mismo. Asegúrese que antes de regular la

altura, el pomo superior esté aﬂojado.

Montaje

Haga encajar el soporte de la herramienta con

la base y atornille con una llave Allen.

1. Coloque el soporte de herramienta

3. Coloque la herramienta

Deslice el adaptador a lo largo del mango

hasta el ﬁnal del mismo.

2. Coloque el adaptador

Adaptador

Ajuste de la posición de trabajo

El brazo RWB-A permite ajustar diferentes posiciones en función de sus necesidades de trabajo.

Mantenimiento

- Compruebe periódicamente que el brazo

RWB-A esté limpio, en particular las partes

deslizantes y el eje.

- Utilice un paño húmedo para limpiar. Sólo

utilice alcohol para las partes metálicas.

- Cambie cualquier pieza defectuosa o

dañada. Utilice solamente recambios

originales de JBC.

- Cualquier reparación sólo podría ser

realizada por un servicio técnico oficial

JBC.

Mantenga

limpias las partes

deslizantes

Coloque la herramienta empujando hacia abajo,

hasta que el adaptador tope con la corredera.

Pase la manguera por la abrazadera.

12 13

www.jbctools.com

Seguridad

Es necesario seguir estas directrices de seguridad para proteger su salud y

prevenir cualquier choque eléctrico, heridas, fuego o explosiones.

- No utilice este equipo para otros fines que no sea la reparación de PCBs.

- No trabaje con tensión.

- La temperatura de las superficies accesibles puede ser alta incluso cuando la unidad está apagada.

Manipule con cuidado.

- Tenga cuidado con el humo producido al trabajar.

- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.

- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.

Así evitará cualquier daño.

- Este aparato puede ser utilizado por personas a partir de 8 años o más y también por aquellas

personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o

con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones

relativas al uso del aparato de una manera segura y entiendan los riesgos involucrados. Los

niños no deben jugar con el aparato.

- La limpieza y el mantenimiento no se deberá realizar por niños sin supervisión.

Especificaciones

- Peso total: 12,9 kg

- Dimensiones de la base: 50 x 480 x 550 mm

- Temperatura de trabajo ambiente: 10-40ºC (50-104ºF)

- Conector de seguridad ESD

Cumple con las normas CE.

Seguridad ESD.

14 15

www.jbctools.com

Entlötarm

Ref. RWB-A

16 17

www.jbctools.com

Ideal zur Arbeit mit JBC-Heißluftstationen und einer Unterheizung, insbesondere der PHB-KA.

Tool Arm

Werkzeugarm ...................................... 1 Einheit

Adapters .............................................. 1 Einheit

Ref. 0017058 (für JT-TA Heißluftkolben)

0017059 (für TE-TB Präzisions-

Heißluftkolben)

Handbuch ........................................... 1 Einheit

Ref. 0016431

ww w. jb ctool s.co m

Ref. RWB-A

Rework Adjustable Arm

Merkmale

Convection

Preheater Set

Konvektions-

Unterheizungsset

Ref. PHB-KA

Heißluftstationen

Ref. JT / TE

Schlauchklemme

Legen Sie den Hebel um, um

das Werkzeug abzusenken

Base

Grundplatte ......................................... 1 Einheit

ESD-Sicherheitsstecker

Wenn Sie fertig sind,

heben Sie das Werkzeug an,

um Arbeitsraum zu schaffen.

Screw

Schraube ............................................. 1 Einheit

Ref. 0017057

Allen key

Inbusschlüssel .................................... 1 Einheit

Ref. 0013609

18 19

Packliste
