8-Port Gigabit Ethernet PoE+ Web-

Managed Switch with 2 SFP Ports

Instructions

Model 561167 (IP S- 0 8GM 02-140 W)

For additional benets:

or go to: register.intellinet-network.com/r/561167

Scan to

product warranty

This guide presents the basic steps to set up and operate this device.

For the user manual and specifications, visit intellinetnetwork.com. Register your

product at register.intellinet-network.com/r/561167 or scan the QR code on the

cover.

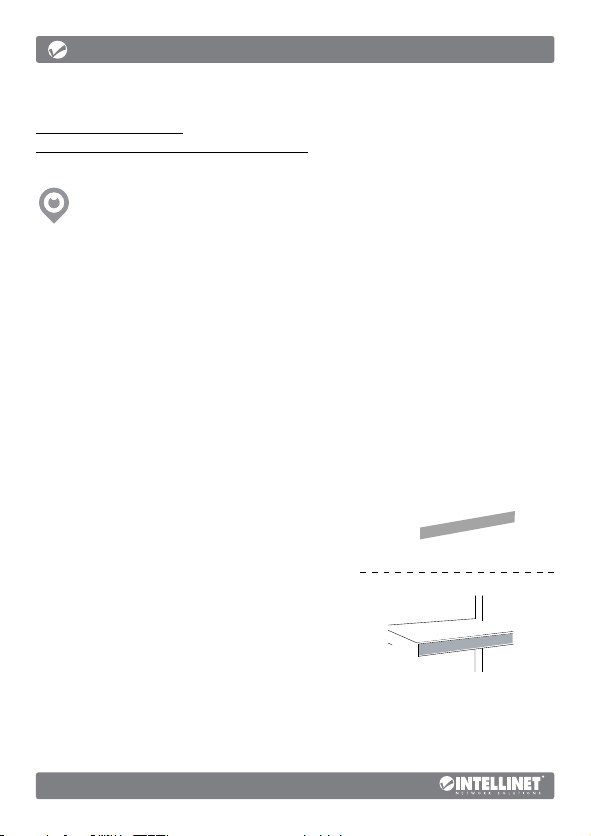

Placement

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch

(and any other items that need to be considered);

• with a minimum of 25 mm (approx. 1”) of clearance on

the top and sides for adequate ventilation;

• away from sources of electrical noise: radios,

transmitters, broadband amplifiers, etc.;

• where it cannot be affected by excessive moisture.

The switch includes brackets and screws for optional rack mounting.

1 Disconnect any cables from the switch.

2 Position a bracket over the mounting

holes on one side of the switch and

secure it in place with screws.

3 Repeat Step 2 on the other side of the switch.

4 Position the switch in the rack and

screw the brackets to the rack.

5 Reconnect any cables.

English

8-Port Gigabit Ethernet PoE+ Web-Managed Switch with 2 SFP PortsInstructions

Connections

• All ports on the switch support Auto-MDI/MDI-X functionality,

so you can use straight or crossover UTP/STP cables to connect

the RJ45 ports to PCs, routers, hubs, other switches, etc.

• Use the included power cable to connect the receptacle on the back of

the switch to a power outlet, and confirm that the Power LED lights.

LED Color Status Operation

PWR Green On Unit is receiving power.

Off Check connection.

Link / ACT

1–8

10/100M: Orange;

1000M: Green

On Valid port connection.

Blinking Data transmitted/received.

Off No link established.

PoE Green

On The connected device is receiving power.

Blinking Abnormal power supply.

Off No PD device is linked.

SFP1 & SFP2 Green

On Valid port connection.

Blinking Data transmitted/received.

Off No link established.

MAX1 (ports1–4) &

MAX2 (ports 5–8) Green

On Power output has reached max. power budget.

Blinking Power output has exceeded max. power budget.

Off Power output is less than max. power budget.

Basic Web-Based Browser Management

1 Open your Web browser.

2 Enter http:// and the IP address of the switch in the Address

field. The default management IP address is 192.168.2.1.

3 Press Enter to display the login screen. In the Username

field, enter admin; in the Password field, enter the serial

number on the bottom of the switch. Click OK.

English
