8-Port Gigabit Ethernet

PoE+ Switch Instructions

Model 561204 (IPS-08G-60W)

Instructions

English2

This guide presents the basic steps to set up and operate this device.

For specifications, visit intellinet-network.com.Register your product at

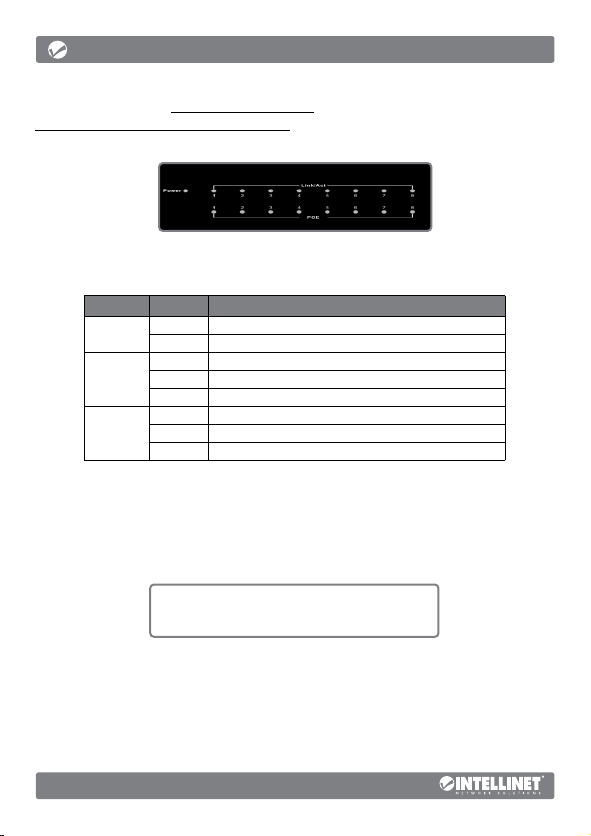

LEDs

The LED indicators make monitoring and troubleshooting

easier. If a status LED doesn’t indicate a link or activity, check the

corresponding device for proper setup and operation.

LED Status Operation

Power On Power On

Off Check connection; turn power on

PoE

On Port is linked to PSE/PoE device

Blinking PoE Overload

Off No PSE/PoE device is linked

Link/Act

On Valid port connection

Blinking Valid port connection; data transmitted/received

Off No link established

Ports

All ports on the switch support Auto-MDI/MDI-X functionality, so you can use

straight or crossover UTP/STP cables to connect the RJ45 ports to PCs, routers,

hubs, other switches, etc. Cat5/5e/6 UTP/STP cables provide optimal performance;

if a status LED doesn’t indicate a link, check the corresponding device for proper

setup and operation.

• Ports 1 – 8: 10/100/1000 Mbps ports, IEEE 802.3af/at compliant, providing

a maximum of 30 watts to connected PoE devices. The total PoE budget for

this switch is 60 watts, the per-port average power distribution is 7.5 watts.

• Port 1: The designated uplink port can be used the same way as any

of the other ports, however, when port isolation (VLAN mode 1 or

2) is active, this port remains accessible from all other ports.

Instructions

English 3

Power

Use the included power adapter to connect the receptacle on the back of

the switch to a power outlet, and confirm that the Power LED lights.

VLAN Mode

The Intellinet 8-Port Gigabit PoE+ Switch (561204) features port

isolation, also referred to as “Private VLAN”. It isolates all ports

from each other and only allows access to the uplink port. This is

useful, for example, if a private VLAN is a hotel where each room

or apartment has a network port for Internet access. All ports

can all access the Internet, but they cannot access each other.

Mode Operation

Normal The switch operates as a standard Ethernet switch. All

ports can communicate with each other.

VLAN1 Ports 2 – 8 are isolated from each other, but do have access to port 1.

VLAN2 Ports 2 – 8 are isolated from each other, but do have access to port 1. In

addition, the connection speed of ports 2 – 8 is limited to 10 Mbps.

Placement

Prior to use, place/position the switch:

• On a level surface that can support the weight of the switch

(and any other items that need to be considered);

• With a minimum of 25 mm (approx. 1”) of clearance on the top and sides

for adequate ventilation;

• Away from electric-noise sources: radios, transmitters, broadband amplifiers, etc.;

• Where it cannot be affected by excessive moisture.

Diese Kurzanleitung zeigt die grundlegenden Schritte zur

Einrichtung und Inbetriebnahme dieses Geräts.

Die Spezifikationen finden Sie auf intellinet-network.com. Registrieren

Sie Ihr Produkt auf register.intellinet-network.com/r/561204

oder scannen Sie den QR-Code auf dem Deckblatt.

LEDs

Die LEDs zeigen Funktionen an und helfen bei Problemdiagnosen. Wenn eine

LED keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

LED Status Bedeutung

Power An Gerät wird mit Strom versorgt

Aus Stromanschluss prüfen/Gerät einschalten

PoE

An Port ist mit einem PSE-/PoE-Gerät verbunden

Blinkend PoE-Überspannung

Aus Es ist kein PSE-/PoE-Gerät verbunden

Link/Act

An Gültige Portverbindung

Blinkend Gültige Portverbindung; Daten gesendet/empfangen

Aus Keine Verbindung hergestellt

Anschlüsse

Alle Ports unterstützen Auto-MDIX Funktionalität, daher können Sie ein Crossover-

oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-Ports mit PCs,

Routern, Hubs, anderen Switchen etc. zu verbinden. Cat5/5e- UTP/STP-Kabel bieten

die beste Performance. Wenn eine LED keine Verbindung anzeigt, überprüfen Sie

das verbundene Gerät.

• Ports 1 – 8: 10/100/1000 Mbit/s-Ports, IEEE 802.3af/at-konform, stellen

max. 30 Watt pro Port für angeschlossene PoE-Geräte zur Verfügung.

Das gesamte PoE-Budget für diesen Switch beträgt 60 Watt, die

durchschnittliche Stromversorgung pro Port beträgt 7,5 Watt.

• Port 1: Der ausgewiesene Uplink-Port kann wie die anderen Ports verwendet

werden. Wenn Portisolierung aktiv ist (VLAN-Modus 1 oder 2), kann auf

diesen Port weiterhin von allen anderen Ports zugegriffen werden.

Deutsch

Anleitung

Deutsch

Strom

Verwenden Sie das beiliegende Netzteil, um die Strombuchse

auf der Rückseite des Switches mit einer Steckdose zu verbinden

und prüfen Sie, dass die Power-LED leuchtet.

VLAN-Funktionalität

Dieser Switch bietet Portisolierung, auch bekannt als “Privates

VLAN”. Diese Funktion isoliert alle Ports voneinander und

ermöglicht Zugang zum Uplink-Port. Dies ist z. B. nützlich in

Hotels, in denen jedes Zimmer einen Netzwerkanschluss für

Internetzugang hat. Alle Ports können auf das Internet zugreifen,

aber nicht auf andere Nutzer.

Modus Funktion

Normal Der Switch wird als Standard-Ethernet-Switch betrieben.

Alle Ports können untereinander kommunizieren.

VLAN1 Ports 2 – 8 sind voneinander isoliert, aber haben Zugriff auf Port 1.

VLAN2 Ports 2 – 8 sind voneinander isoliert, aber haben Zugriff auf Port 1.

Zusätzlich sind die Anschlussports 2 – 8 auf 10 Mbit/s beschränkt.

Nutzungsumgebung

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• Auf ebenem Untergrund, der das Gewicht des Switches

(und evtl. anderer Gegenstände) trägt;

• Mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz;

• Fern von anderen Übertragungsgeräten wie Radios, Breitband- verstärker, etc.;

• Nicht in feuchten Umgebungen.

Esta guía presenta los pasos básicos para instalar y operar este dispositivo.

Para más especificaciones, visite intellinet-network.com. Registre el producto en

LEDs

Los LED indicadores permiten el monitoreo y detección de problemáticas

de manera sencilla. Si un LED no indica conectividad o actividad, verifique

que la configuración y la operación del equipo sean adecuadas.

LED Estado Operación

PWR Encendido Encendido

Apagado Compruebe la conexión, p/encender

PoE

Encendido El puerto está conectado al dispositivo PSE/PoE

Parpadeo Sobrecarga del PoE

Apagado No conecta ningún dispositivo PSE/PoE

Enlace

ascendente

Encendido Conexión válida puerto

Linkeando Conexión de puerto válida; Datos transmitidos / recibidos

Apagado Enlace no establecido

Conexiónes

Todos los puertos del switch soportan Auto-MDI/MDI-X, puede utilizarse cable

directo o cruzado UTP/STP para conectar los puertos RJ45 a la PC, router, hub,

otros switches, etc. Cat5/5e UTP/STP proporcionan un redimiento optimo; Si un

LED no indica conectividad, compruebe las conexiones sean adecuadas.

• Puertos 1 – 8: puertos 10/100/1000 Mbps, cumple con IEEE802.3af/

at, brindando un máximo de 30 watts a dispositivos PoE conectados.

El presupuesto PoE total para este switch es de 60 watts, la

distribución de energía promedio por puerto es de 7.5 watts.

• Puertos 1: El puerto de enlace ascendente puede ser usado de la

misma manera que el resto de los puertos, sin embargo, cuando

el aislamiento de puertos (modo VLAN 1 o 2) está activo, este

puerto permanece accesible desde el resto de los puertos.

Español

Instrucciones

Español

Instrucciones

Alimentación

Utilice el adaptador de corriente externo incluido para conectar

el receptáculo en la parte trasera del switch con una toma de

corriente, y confirme que el LED de encendido se ilumina.

Funcionalidad VLAN

El Switch PoE+ Gigabit Ethernet de 8 puertos de Intellinet cuenta

con aislamiento de puerto, también conocido como “VLAN

Privada”. Aísla todos los puertos entre uno y otro y solo permite

acceso al puerto uplink. Esto es útil, por ejemplo, si una VLAN

privada es un hotel en el cual cada cuarto o departamento tiene

un puerto de red para acceso a Internet. Todos los puertos puedan acceder todos al

Internet, pero no pueden acceder entre si.

Mode Operación

Normal Este switch opera como un switch Ethernet estándar. Todos

los puertos se pueden comunicar entre ellos.

VLAN1 Los puertos 2 – 8 están aislados de los demás, pero tienen acceso al puerto 1.

VLAN2 Los puertos 2 – 8 están aislados de los demás, pero tienen acceso al puerto 1.

Además, la velocidad de conexión de los puertos 2- 8 está limitada a 10 Mbps.

Colocación

Antes de utilizarlo, se recomienda que el switch sea colocado/fijado:

• Sobre una superficie plana que pueda soportar el peso del switch

(y cualquier otro artículo que deba ser considerado);

• Con un mínimo de 25 mm (1”aprox.) de espacio libre en la parte

superior y en los lados para una ventilación adecuada;

• Apartado de fuentes de ruido eléctrico: radios, transmisores, amplificadores, etc.;

• Donde no sea afectado por la humedad excesiva.

Ce guide décrit les bases pour configurer et opérer cet appareil.

Vous trouvez les spécifications sur intellinet-network.com. Enregistrez

votre produit sur register.intellinet-network.com/r/561204 ou

scannez le code QR figurant sur la couverture.

DELs

Les DELs d’état pour des informations et le dépannage. Si une DEL

n’indique pas d’activité, vérifiez l’appareil correspondant.

LED État Opération

Power Allumé Alimenté

Éteint Vérifiez l’alimentation / Allumez l’appareil

PoE

Allumé Le port est connecté à un appareil PSE/PoE

Clignotant PoE Overload

Éteint Aucun appareil PSE/PoE n’est connecté

Liaison

montante

Allumé Connexion valide sur le port

Clignotant Connexion valide sur le port ; données transmises/reçues

Éteint Aucune liaison n’est établie

Conexiónes

Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X,

donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour

connecter les ports RJ45 aux PCs, routeurs, hubs, d’autres commutateurs etc. Des

câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL

n’indique pas un connexion, vérifiez l’appareil correspondant.

• Ports 1 – 8 : ports 10/100/1000 Mbps, compatible IEEE 802.3af/at, fournissant

un maximum de 30 watts aux dispositifs PoE connectés. La puissance totale de

ce switch PoE est de 60 watts, la puissance moyenne par port est de 7,5 watts.

• Port 1 : Le port de liaison montante désigné peut être utilisé de la même

façon que les autres ports, cependant, lorsque l’isolement de port (en mode

VLAN 1 ou 2) est actif, ce port reste accessible depuis tous les autres ports.

Instructions

Français

Instructions

Alimentation

Utilisez le cordon d’alimentation inclus pour connecter l’entrée

d’alimentation au panneau arrière du commutateur à une

prise de courant et confirmez que la DEL s’allume.

VLAN Mode

Le Switch PoE+ Gigabit 8 ports Intellinet (561204) permet l’isolation

de port, également appelée « VLAN privé ». Cette fonctionnalité

permet d’isoler tous les ports les uns des autres et autorise

uniquement l’accès au port de liaison montante. Cette fonction est

notamment utile si un VLAN privé est un hôtel où chaque chambre

ou suite dispose d’un port réseau pour accéder à Internet. Tous les

ports peuvent accéder à Internet, mais ils ne peuvent pas communiquer les uns avec les

autres.

Mode Operation

Normal Le switch fonctionne comme un switch Ethernet standard.

Tous les ports peuvent communiquer entre eux.

VLAN1 Ports 2 – 8 sont isolés entre eux mais ont accès au port 1.

VLAN2 Ports 2 – 8 sont isolés entre eux mais ont accès au port 1. De plus, la

vitesse de connexion des ports 2 à 8 est limitée à 10 Mbps.

Placement

Avant d’utiliser le commutateur, il est recommandé de le placer:

• Sur une surface plane qui peut supporter son poids (et celui d’autres objets);

• Ac. un écartement minimal de 25 mm d’autres

objets pour une ventilation suffisante;

• Loin des appareils électriques qui peuvent être

source d‘interférence (des radios etc.);

• Loin des environnements humides.

Instrukcje

Polski

Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia.

Specyfikacja techniczna dostępna jest na stronie intellinet-network.com.

Zarejestruj produkt na register.intellinet-network.com/r/561204 lub zeskanuj

znajdujący się na pokrywie kod QR.

Diody

Diody sygnalizacyjne są pomocne podczas monitorowania urządzenia

oraz ułatwiają rozwiązywanie problemów. Jeśli diody statusu nie

sygnalizują funkcji linku lub aktywności, sprawdź podłączone urządzenie

pod kątem poprawności konfiguracji oraz jego zasilania.

Dioda Status Objaśnienie

Power On (wł.) Urządzenie włączone

Off (wył.) Sprawdź, czy zasilanie jest podłączone

PoE

On (wł.) Połączenie z urządzeniem PSE/PoE

Migająca Przeciążenie PoE

Off (wył.) Brak połączenia z urządzeniem PSE/PoE

Uplink

On (wł.) Prawidłowe podłączenie portu

Migająca Prawidłowe podłączenie portu; transmisja/odbiór pakietów

Off (wył.) Nie nawiązano połączenia

Podłączenie

Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, możliwe więc

jest użycie kabla prostego lub krosowanego, aby połączyć porty RJ45 z

komputerami, routerami, czy innymi przełącznikami. Kable Cat5/5e/6 UTP/STP

zapewniają optymalną wydajność; jeśli diody statusu nie sygnalizują linku, sprawdź

podłączone urządzenie pod kątem poprawności konfiguracji oraz jego zasilania.

• Porty 1-8: 10/100/1000 Mb/s, zgodne z IEEE802.3af/at, maksymalna moc dla

podłączonego urządzenia PoE wynosi 30W. Moc łączna PoE przełącznika

wynosi 60W, średnio na port dystrybuowana jest moc o wielkości 7.5W.

• Port 1: Oznaczony jako port Uplink, może być wykorzystany tak samo jak

wszystkie inne porty, jednak gdy izolacja portu (VLAN tryb 1 lub 2) jest

aktywna, port ten pozostaje dostępny dla wszystkich pozostałych portów.

Otros manuales para 561204

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de Intellinet

Intellinet

Intellinet 524148 Manual de usuario

Intellinet

Intellinet 503501 Manual de usuario

Intellinet

Intellinet IPS-52GM04-10G-400W Manual de usuario

Intellinet

Intellinet 561068 Manual de usuario

Intellinet

Intellinet 560757 Manual de usuario

Intellinet

Intellinet 523530 Manual de usuario

Intellinet

Intellinet 561167 Manual de usuario

Intellinet

Intellinet 561280 Manual de usuario

Intellinet

Intellinet 503631 Manual de usuario

Intellinet

Intellinet T568A Manual de usuario

Intellinet

Intellinet 561143 Manual de usuario

Intellinet

Intellinet 560900 Manual de usuario

Intellinet

Intellinet 561808 Manual de usuario

Intellinet

Intellinet 561686 Manual de usuario

Intellinet

Intellinet 560641 Manual de usuario

Intellinet

Intellinet 524100 Manual de usuario

Intellinet

Intellinet 561297 Manual de usuario

Intellinet

Intellinet IIS-8G02M Manual de usuario

Intellinet

Intellinet 503495 Manual de usuario

Intellinet

Intellinet IPS-54GM06-10G-450W Manual de usuario

Intellinet

Intellinet 502023 Manual de usuario

Intellinet

Intellinet 561341 Manual de usuario

Intellinet

Intellinet IPS-16GM02-374W Manual de usuario

Intellinet

Intellinet 552004 Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
