InSinkErator Evolution Series Manual de usuario

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

EVOLUTION COVER CONTROL

COVERED ACTIVATION FOOD WASTE DISPOSER

TRITURADOR DE DESPERDICIOS DE ALIMENTOS ACTIVADO POR TAPÓN

BROYEUR DE DÉCHETS À ACTIVATION COUVERTE

www.insinkerator.com

75493 Rev A

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

Anti-Vibration Mount®

Anti-Vibration

Tailpipe Mount™

Multi-Layer SoundLimiter™

Insulation

GrindShear Ring®

Magnetic CoverStart®

Switch

Quick-Lock®Sink Mount

Stainless Steel

Grind Components

3/4 HP Dura-Drive®Motor

SoundSeal PLUS™

Technology

Multi GrindTM

Anti-Vibration Mount®

Anti-Vibration

Tailpipe Mount™

Aislamiento Multi-Layer

SoundLimiter™

GrindShear Ring®

Interruptor magnético

CoverStart®

Montaje del fregadero

Quick-Lock®

Componentes de trituración

de acero inoxidable

Motor Dura-Drive®de 3/4 HP

SoundSeal PLUS™

Tecnología

Multi GrindTM

Anti-Vibration Mount®

Anti-Vibration

Tailpipe Mount™

Isolation Multi-Layer

SoundLimiter™

GrindShear Ring®

Interrupteur magnétique de

CoverStart®

Outil de montage

Quick-Lock®

Composants de broyage

en acier inoxydable

Moteur robuste à 0,56 kW

Dura-Drive®

SoundSeal PLUS™

Technologie

Multi GrindTM

The Evolution Series® by InSinkErator® is a new standard in sound and grind performance. Featuring exclusive

patented SoundSeal™ and MultiGrind™ technologies, no food waste disposer grinds more with less noise.

Evolution Series® de InSinkErator® es el nuevo estándar dentro de la tecnología de conductos y trituración. Con

las exclusivas tecnologías patentadas SoundSeal™ y MultiGrind™, ningún triturador de desperdicios tritura más

con menos ruido.

La série Evolution Series® d'InSinkErator® représente une nouvelle norme en matière de son et de rendement de

broyage. Caractérisée par des technologies exclusives brevetées SoundSeal™ et MultiGrind™, aucun autre

broyeur ne broie plus de déchets aussi silencieusement.

! Read all warnings before proceeding.

! Lea todas las advertencias antes de continuar.

! Lire tous les avertissements avant de procéder.

Dimensions/Dimensiones/Dimensions

4”

6 11/16”

10”

5 3/4”

13 1/2”

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

IJam-Buster™ Wrench

Llave Jam-Buster™

Clé Jam-Buster™

Failure to use the spring type

hose clamp provided voids

warranty./La garantía pierde validez

si no usa la abrazadera de manguera

tipo resorte incluida./Le fait de ne

pas utiliser la bride de serrage à

ressort annule la garantie.

Spring Type Hose Clamp

Abrazadera de manguera

tipo resorte/Bride de

serrage à ressort

Includes/Incluye/Comprend

Stopper

Tapón

Bouchon

CSink Flange

Brida del fregadero

Collet d’évier

Fiber Gasket

Junta de fibra

Joint de fibre

Backup Flange

Brida de soporte

Bride de retenue

Backup Flange

Brida de soporte

Bride de retenue

Mounting Ring

Anillo de montaje

Anneau de montage

1 1/2” Screws

Tornillos de 3,8 cm

Vis de 3,8 cm

1 1/8” Screws

Tornillos de 2,8 cm

Vis de 2,8 cm

Snap Ring

Anillo de cierre

Anneau élastique

Discharge Tube

Tubo de descarga

Tuyau de vidange

Discharge Tube

Tubo de descarga

Tuyau de vidange

MExtension Tube

Tubo de extensión

Tube de rallonge

Disposer/Triturador/Broyeur Lower Mounting Ring

Anillo de montaje inferior

Anneau de montage inférieur

Anti-Vibration Mount®

Dishwasher Inlet

Entrada del lavaplatos

Entrée du lave-vaisselle

Anti-Vibration

Tailpipe Mount™

Anti-Vibration

Tailpipe Mount™

Anti-Vibration

Tailpipe Mount™

Plumbers putty

Masilla de plomería

Mastic de plomberie Wire Nuts

Tuercas para cables

Serre-fils

Cable Connector

Conector para cable

Connecteur de câble

Not Included/No incluidos/Non compris

Tools and Materials/Herramientas y materiales/Outils et pièces

or/

o/ou

or/

o/ou

NExtended Flange

Not Included/No se

incluye/Non inclus

Extended Flange

Brida de extensión

Collet d'évier extra-grand

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

7/8”

3/4”

Check the distances shown above. If you do

not have at least 7/8” of clearance you will

need to order an extended sink flange (N)./

Verifique las distancias que se indican arriba.

Si no tiene un espacio mínimo de 7/8 de

pulgada, necesitará pedir una brida de

extensión del fregadero (N)./Vérifier les

distances indiquées ci-dessus. En l'absence

d'un dégagement minimum de 22,2 mm, la

commande d'un collet d'évier extra-grand (N)

sera obligatoire.

Check the distance shown above. If your sink

is thicker than 3/4” you will need to order an

extended sink flange (N)./Verifique la

distancia que se indica arriba. Si su fregadero

tiene un espesor mayor de 3/4 de pulgada,

necesitará pedir una brida de extensión del

fregadero (N)./Vérifier la distance indiquée

ci-dessus. Si l'évier mesure plus de 19 mm, la

commande d'un collet d'évier extra-grand (N)

sera obligatoire.

Installations on thicker sinks (such

as solid surface, porcelain, or cast

iron) may require the use of alternate parts. Before

removal of old disposer, measure existing mounting

assembly as shown in figure A or measure sink

thickness as shown in figure B, to determine whether

an extended sink flange (N) must be ordered. Call

the AnswerLine® 1-800-558-5700 to order./La

instalación en fregaderos de mayor espesor (como en

superficie sólida, de porcelana o hierro fundido)

puede requerir el uso de piezas alternativas. Antes

de quitar el triturador usado, mida el conjunto de

montaje existente como se muestra en la figura A, o

mida el espesor del fregadero como se muestra en la

figura B, con el fin de determinar si debe pedir una

brida de extensión del fregadero (N). Llame a la línea

telefónica AnswerLine®, 1-800-558-5700 para hacer

sus pedidos. /Les installations sur des éviers plus

épais (surface pleine, porcelaine ou fonte, par ex.)

pourront exiger l'utilisation d'autres pièces. Avant de

retirer le broyeur de déchets usagé, mesurer

l'ensemble de montage existant, comme indiqué à la

figure A ou mesurer l'épaisseur de l'évier, comme

indiqué à la figure B, pour déterminer si un collet

d'évier extra-grand (N) devra être commandé. Pour

passer une commande, composer le numéro de la

ligne AnswerLine® 1-800-558-5700.

INSTALLERS

READ ME FIRST!

or/

o/ou

Disconnect drain trap from waste

discharge tube. Disconnect dishwasher if

connected to the disposer./Desconecte la

trampa de desagüe del tubo de descarga

de desperdicios. Desconecte el lavaplatos

si está conectado al triturador./

Déconnecter le robinet de vidange du tube

de vidange. Déconnecter le lave-vaisselle

s’il est connecté au broyeur.

SHOCK HAZARD

Turn off electric power at fuse box or

circuit breaker.

PELIGRO DE DESCARGA ELECTRICA

Desconecte el suministro eléctrico

desde la caja de fusibles o el

interruptor de circuito.

RISQUE DE CHOC ÉLECTRIQUE

Coupez l’alimentation électrique au

boîtier de fusibles ou de disjoncteurs.

WARNING

If you are replacing an

existing disposer, continue

to Step 2. If there is no

existing disposer, disconnect

sink drain and skip to Step 10.

Si tiene que reemplazar un triturador

existente, continúe con el paso 2. Si no

existe un triturador, desconecte el

desagüe del fregadero y continúe con el

Paso 10.

En cas de remplacement d’un broyeur

existant, passer à l’étape 2. Dans le cas

contraire, déconnecter le drain de

l’évier et passer à l’étape 10.

Removal of old disposer/Extracción del triturador viejo/Retrait de l’ancien broyeur.

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

5 !

Peligro de caída

Danger de chute

Falling Hazard

WARNING

4!*

Support disposer, insert end of

Jam-Buster™ Wrench (I) into right side

of mounting lug, and turn. Disposer will fall

free./Apoye el triturador, inserte el

extremo de la Llave Jam-Buster™ (I) en

el lado derecho de uno de los salientes

de montaje y gire. El triturador se

liberará./Soutenir le broyeur, insérer

l’extrémité de la Clé Jam-Buster™ (I) dans

le côté droit de l’écrou de montage et

tourner. Le broyeur chutera librement

en place.

*WARNING: SHOCK HAZARD.

With the electrical supply turned off,

flip disposer over and remove electrical

cover plate. Save cable connector if

applicable./*ADVERTENCIA: PELIGRO DE

DESCARGA ELECTRICA. Con el suministro

eléctrico apagado, voltee el triturador y

retire la placa protectora eléctrica. Guarde

el conector del cable si corresponde./

*AVERTISSEMENT : DANGER DE CHOC

ÉLECTRIQUE. Couper l’alimentation

électrique puis renverser le broyeur et

enlever la plaque électrique. Conserver le

connecteur de câble s’il y a lieu.

*WARNING: SHOCK HAZARD.

With the electrical supply turned off,

disconnect the disposer wires from the

electrical supply./*ADVERTENCIA:

PELIGRO DE DESCARGA ELECTRICA. Con

el suministro eléctrico apagado, desconecte

los cables del triturador del suministro

eléctrico./*AVERTISSEMENT : DANGER DE

CHOC ÉLECTRIQUE. Couper l’alimentation

électrique, puis déconnecter les fils du

broyeur de l’alimentation électrique.

If the new disposer mounting is the

same as the old one, you can go to

step 15.

Note: For sinks thicker than 3/8”,

you will need to replace existing 1 1/2”

screws with 1 1/8” screws (G2). See

step 14.

Si el montaje del triturador nuevo es

el mismo que el del viejo, puede ir al

Paso 15.

Nota: Para los fregaderos con espesor

mayor a 0.9 cm, deberá reemplazar los

tornillos existentes de 3.8 cm por

tornillos de 2.8 cm (G2). Consulte el

Paso 14.

Si le nouveau broyeur est similaire à

l’ancien broyeur, pas-ser à l’étape 15.

Remarque : Pour les éviers de plus de

0,9 cm d’épaisseur, il faut remplacer

les vis de 3,8 cm existantes par des vis

de 2,8 cm (G2). Voir l’étape 14.

Using a screwdriver, remove the snap

ring./Retire el anillo de cierre con un

destornillador./Au moyen d’un tournevis,

retirer le jonc de blocage.

Loosen the 3 screws on the mounting

assembly./Afloje los 3 tornillos en el

conjunto de montaje./Desserrer les 3

vis du montage.

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

or/

o/ou

10 7/8”

or/

o/ou

Remove flange from sink./Retire la brida

del fregadero./Retirer le collet de l’évier.

Remove old plumber’s putty from sink

with putty knife./Retire la masilla de

plomería vieja del fregadero con una

espátula para masilla./Enlever l’ancien

mastic de plomberie au moyen d’un

couteau à mastic.

Evenly apply 1/2” thick rope of plumber’s

putty around flange (C)/(N). *For sinks that

do not have 7/8” clearance an extended sink

flange is required. Call the AnswerLine®

1-800-558-5700 to order./Aplique una tira

gruesa de masilla de plomería, de 1.3 cm, en

forma uniforme alrededor de la brida

(C)/(N).*En el caso de fregaderos que no

tengan una distancia de 7/8 de pulgada, se

necesita una brida de extensión del

fregadero. Llame a la línea telefónica

AnswerLine®, 1-800-558-5700 para hacer

sus pedidos./Appliquer uniformément un

cordon de mastic de plomberie de 1,3 cm

d’épaisseur autour du collet (C)/(N).

*Pour les éviers ne présentant pas un

dégagement de 22,2 mm, un collet d'évier

extra-grand est obligatoire. Pour passer une

commande, composer le numéro de la ligne

AnswerLine® 1-800-558-5700.

11 CN

or/

o/ou

1-1/8”

Thin Sink (up to 3/8”)

Fregadero delgado (hasta 3/8 de pulgada)

Évier peu épais (9,5 mm maximum)

Press flange (C)/(N) firmly into sink drain.

Remove excess putty./Presione la brida

(C)/(N) firmemente en el desagüe del

fregadero. Retire la masilla sobrante./

Enfoncer le collet (C)/(N) fermement dans

le drain de l’évier. Enlever l’excès de

mastic.

For thin sinks insert fiber gasket (D),

backup flange (E1) and mounting ring (F).

Hold in place while completing step

13./Para fregaderos delgados inserte una

junta de fibra (D), la brida de respaldo (E1)

y el anillo de montaje (F). Sujete este

conjunto en su lugar mientras completa el

paso 13./Sur les éviers peu épais, insérer le

joint de fibre (D), la bride de retenue (E1) et

l'anneau de montage (F). Maintenir en

place tout en effectuant l'étape 13.

Installation/Instalación/Installation

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

7/8”

Thick Sink (3/8” to 3/4”)

Fregadero grueso (de 3/8 a 3/4 de pulgada)

Évier épais (de 9,5 à 19 mm)

For thick sinks insert fiber gasket (D),

backup flange (E2) and mounting ring (F).

Hold in place while completing step

13./Para fregaderos gruesos inserte una

junta de fibra (D), la brida de respaldo (E2)

y el anillo de montaje (F). Sujete este

conjunto en su lugar mientras completa el

paso 13./Sur les éviers épais, insérer le

joint de fibre (D), la bride de retenue (E2)

et l'anneau de montage (F). Maintenir en

place tout en effectuant l'étape 13.

Optional/Opcional/

En option

13 H

Extra Thick Sink (Greater than 3/4”)

Fregadero extra grueso (mayor que 3/4 de pulgada)

Éviers ultra-épais (plus de 19 mm)

Place a weight such as the disposer on the

sink flange to hold it in place. Use a towel to

prevent scratching sink. Pull snap ring open

and press firmly until it snaps into place./

Coloque un peso, por ejemplo el triturador,

sobre la brida del fregadero para mantenerla

en su lugar. Utilice una toalla para evitar que

se raye el fregadero. Abra el anillo de cierre

y presione firmemente hasta que se coloque

en el lugar./Placer un poids tel que le

broyeur sur le collet de l’évier pour le

maintenir en place. Utiliser une serviette

pour éviter d’égratigner l’évier. Ouvrir le jonc

de blocage et appuyer fermement jusqu’à ce

qu’il s’enclenche.

1 1/8”

7/8”

If using triangular backup flange use 1 1/2”

screws (G1). If using circular backup flange

use 1 1/8” screws (G2). Tighten screws

evenly and firmly against backup flange./

Si va a usar la brida de soporte triangular,

use los tornillos de 1 1/2 pulgadas (G1). Si va

a usar la brida de soporte circular, use los

tornillos de 1 1/8 pulgadas (G2). Apriete los

tornillos uniforme y firmemente contra la

brida de soporte./Si une bride de retenue

triangulaire est utilisée, utiliser des vis 38

mm (G1). Si une bride de retenue circulaire

est utilisée, utiliser des vis 28,5 mm (G2).

Serrer uniformément les vis en les

plaquant bien contre la bride de retenue.

Stop and read

Deténgase y lea

Arrêter et lire

*CAUTION: DISHWASHER CONNECTION

ONLY If you do not need to attach the

dishwasher, go to step 17. Turn disposer (A)

onto side and insert screwdriver into dish-

washer inlet./*PRECAUCION: SOLO PARA

CONEXION DEL LAVAPLATOS. Si no es

necesario conectar el lavaplatos, pase al

Paso 17. Voltee el triturador (A) sobre un

lado e introduzca el destornillador en la

entrada del lavaplatos./*MISE EN

GARDE : CONNECTION DU LAVE-VAIS-

SELLE UNIQUEMENT S’il n’est pas

nécessaire de connecter le lave-vaisselle,

passer à l’étape 17. Mettre le broyeur (A)

sur le flanc, puis insérer un tournevis dans

l’avaloir du lave-vaisselle.

*CAUTION: DISHWASHER CONNECTION

ONLY Knock out drain plug and remove

plug from inside of disposer./

*PRECAUCION: SOLO PARA CONEXION

DEL LAVAPLATOS. Extraiga de un golpe la

tapa ciega de desagüe del interior del

triturador./*MISE EN GARDE :

CONNECTION DU LAVE-VAISSELLE

UNIQUEMENT Faire tomber le bouchon du

drain et enlever le bouchon qui se trouve à

l’intérieur du broyeur.

For extra thick sinks use extended sink flange

(N). Call the AnswerLine® 1-800-558-5700 to

order. Insert fiber gasket (D), backup flange

(E2) and mounting ring (F). Hold in place while

completing step 13./En caso de fregaderos

extra gruesos use una brida de extensión del

fregadero (N). Llame a la línea telefónica

AnswerLine®, 1-800-558-5700 para hacer sus

pedidos. Inserte una junta de fibra (D), la brida

de respaldo (E2) y el anillo de montaje (F).

Sujete este conjunto en su lugar mientras

completa el paso 13./Sur les éviers ultra-épais,

utiliser un collet d'évier extra-grand (N); Pour

passer une commande, composer le numéro de

la ligne AnswerLine® 1-800-558-5700. Insérer

le joint de fibre (D), la bride de retenue (E2) et

l'anneau de montage (F). Maintenir en place

tout en effectuant l'étape 13.

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

17 !*

*WARNING: SHOCK HAZARD.

Turn disposer over and remove electrical

cover plate. Pull out wires. DO NOT

REMOVE CARDBOARD SHIELD./

*ADVERTENCIA: PELIGRO DE DESCARGA

ELECTRICA Dé vuelta el triturador y retire

la placa protectora eléctrica. Saque los

cables. NO RETIRE LA PROTECCION DE

CARTON./*AVERTISSEMENT : DANGER

DE CHOC ÉLECTRIQUE. Renverser le

broyeur et enlever la plaque électrique.

Extraire les fils électriques. NE PAS

ENLEVER L’ÉCRAN DE CARTON.

18 !*19

DO NOT cut or disconnect any wires.

NO corte ni desconecte ningún cable.

Ne couper ou débrancher AUCUN fil.

*WARNING: SHOCK HAZARD.

With electrical supply turned off, insert cable

connector (not included) and run electrical

cable through access hole on bottom of

disposer. Tighten cable connector./

*ADVERTENCIA: PELIGRO DE DESCARGA

ELECTRICA Con el suministro eléctrico

apagado, introduzca el conector del cable (no

incluido) y pase el cable eléctrico a través del

orificio de acceso en la parte inferior del

triturador. Ajuste el conector del cable./

*AVERTISSEMENT : DANGER DE CHOC

ÉLECTRIQUE. Couper l’alimentation

électrique, insérer le connecteur de câble (non

compris) et faire passer le câble électrique

par le trou d’accès qui se trouve au bas du

broyeur. Serrer le connecteur de câble.

*WARNING: SHOCK HAZARD.

Connect white wire from disposer to neutral (white)

wire from power source and black wire from disposer to

hot (black, red) wire from power source with wire nuts

(not included); ground wire to green grounding screw.

Unit must be grounded for safe and proper installation./

*ADVERTENCIA: PELIGRO DE DESCARGA

ELECTRICA. Conecte el cable blanco del triturador al

cable neutro (blanco) de la fuente de energía, y el cable

negro del triturador al cable vivo (negro, rojo) de la

fuente de energía, use para ello tuercas para cable (no

incluidas); finalmente, una el cable de conexión a tierra

con el tornillo verde conectado a tierra. La unidad debe

estar conectada a tierra para una instalación segura y

adecuada./*AVERTISSEMENT : DANGER DE CHOC

ÉLECTRIQUE. Raccordez le fil blanc du broyeur au fil

neutre (blanc) de la source d’alimentation et le fil noir

du broyeur au fil sous tension (noir ou rouge) de la

source d’alimentation au moyen de serre-fils (non

inclus); mettez le fil à la terre au moyen de la vis verte

de mise à la terre. L'unité doit être mise à la terre pour

assurer une installation adéquate et sûre.

Push wires into disposer (do not displace

cardboard shield) and replace electrical

cover plate./Coloque los cables dentro del

triturador (no desplace la protección

de cartón) y vuelva a colocar la placa

protectora eléctrica./Pousser les fils dans

le broyeur (ne pas déplacer l’écran de

carton) et replacer la plaque électrique.

Hang disposer by aligning 3 mounting tabs

with slide-up ramps on mounting ring./

Sostenga el triturador y alinee las 3

lengüetas de montaje con las rampas

deslizables sobre el anillo de montaje./

Accrocher le broyeur en alignant les 3

onglets de montage avec les glissières de

l’anneau de montage.

Place tube (K or L) into Anti-Vibration

Tailpipe Mount™. Use provided tubes for

best results. Secure with spring type hose

clamp (J). *Important: Failure to use the

spring type hose clamp provided voids

warranty./Coloque el tubo (K o L) dentro del

Anti-Vibration Tailpipe Mount™. Fije con la

abrazadera de manguera tipo resorte (J).

*Importante: La garantía pierde validez si

no usa la abrazadera de manguera tipo

esorte incluida./Placer le tuyau (K ou L)

dans le dispositif Anti-Vibration Tailpipe

Mount™. Utiliser les tuyaux fournis pour

obtenir de meilleurs resultats. Fixer avec la

bride de serrage à ressort (J). *Important :

Le fait de ne pas utiliser la bride de serrage

à ressort annule la garantie.

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

Turn lower mounting ring until all 3

mounting tabs lock over the ridges on the

slide-up ramps./Gire el anillo de montaje

inferior hasta que las tres lengüetas de

montaje se fijen sobre los bordes de las

rampas de deslizamiento ascendente./

Tourner l'anneau de montage inférieur

jusqu'à ce que les 3 pattes de montage

s'enclenchent sur les arêtes des

inclinaisons de remontée.

Attach magnetic cover control switch,

corded end first, to the screws (G1)/(G2).

Make sure plastic guides go UNDER

mounting ring (F)./Conecte el conmutador

de control de cubierta magnética, colocando

primero el extremo del cable, en los tornillos

(G1)/(G2). Asegúrese de que las guías

plásticas queden DEBAJO del anillo de

montaje (F)./Attacher le commutateur de

commande magnétique du couvercle, côté

cordon en premier, aux vis (G1)/(G2).

S'assurer que les guides en plastique se

logent SOUS l'anneau de montage (F).

You may need to trim tube for proper fit.

Reconnect plumbing (and dishwasher

connection if used). Make sure Anti-

Vibration Tailpipe Mount™ is straight./Es

posible que deba recortar el tubo para una

colocación adecuada. Reconecte la plom-

ería (y la conexión del lavaplatos, si utiliza

uno). Asegúrese de que el Anti-Vibration

Tailpipe Mount™ esté derecho./Le tuyau

devra peut-être être coupé pour s’ajuster

correctement. Reconnecter la plomberie

(et le lave-vaisselle s’il y a lieu). S’assurer

que le dispositif Anti-Vibration Tailpipe

Mount™ est bien droit.

Detach removable portion of spec label

and place on a visible location./Corte la

parte desmontable de la etiqueta de

especificaciones y colóquela en un lugar

visible./Détacher la partie détachable de

l’étiquette de spécifications et la placer

dans un endroit bien visible.

Stopper orientation

Orientación del tapón

Orientation du bouchon

Insert stopper (B) into sink opening in

stopper orientation and fill sink with water.

Remove stopper and check for leaks. For

more detail refer to operating instructions./

Introduzca el tapón (B) dentro de la abertura

del fregadero en la orientación del tapón y

llene el fregadero de agua. Retire el tapón y

controle si hay fugas de agua. Si desea

conocer más detalles, consulte las

instrucciones de operación./Insérer le

bouchon (B) dans l’ouverture de l’évier dans

l’orientation du bouchon et remplir l’évier

d’eau. Retirer le bouchon et s’assurer qu’il n’y

a pas de fuites. Pour de plus amples

renseignements, se reporter aux directives

d’utilisation.

05081500028

Model Evolution

18005585700

AMPS 8.1 HP 3/4

Volts 120 Hz 60 1PH

InSinkErator

Emerson Electric

Racine, WI 53406

Evolution Cover Control®

Covered Activation Food Waste Disposer/Triturador de Desperdicios de Alimentos Activado por Tapón/Broyeur de Déchets À Activation Couverte

Orientation et fonctionnement du broyeur

Orientation du bouchon

Orientación y operación del triturador

Orientación del tapón

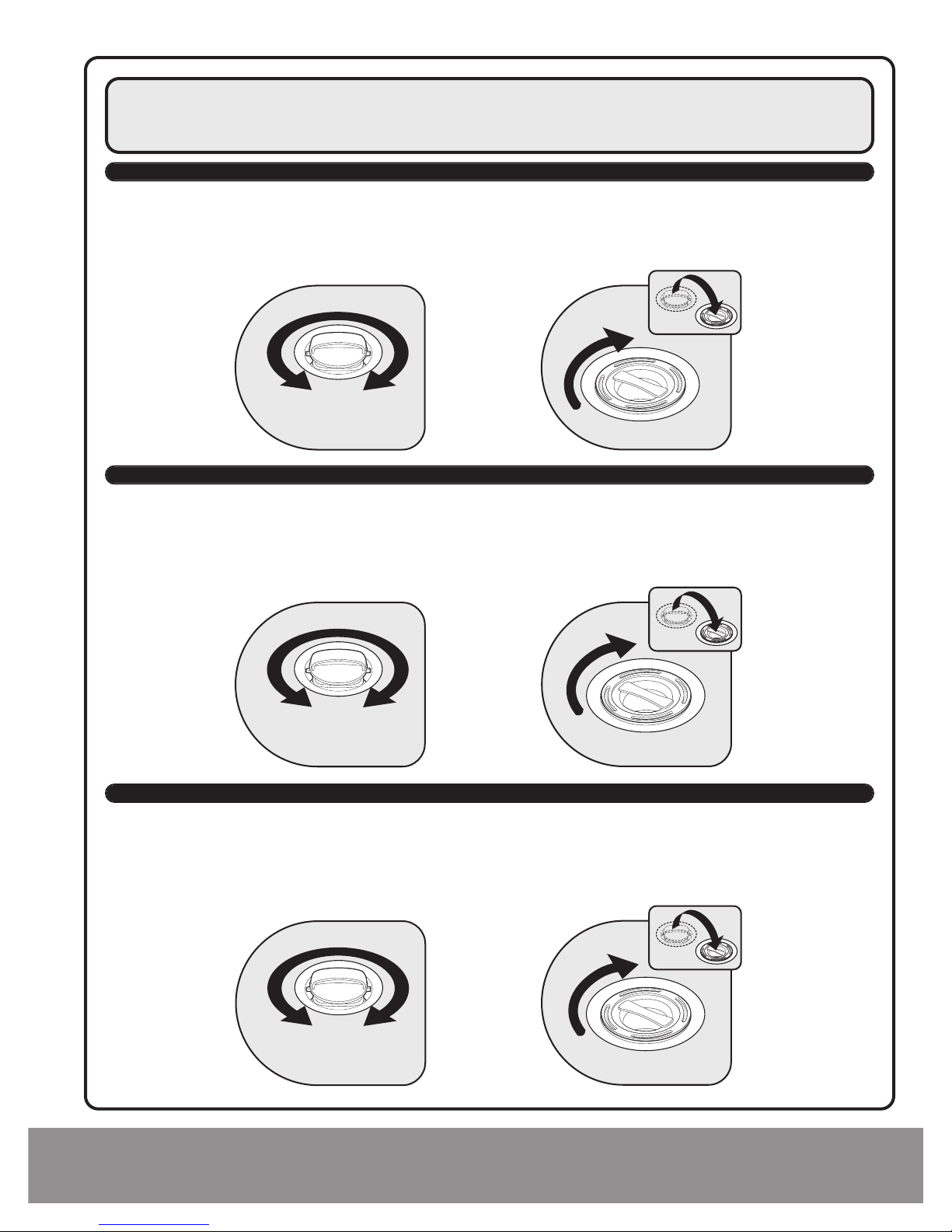

Disposer orientation and operation

Stopper orientation

1. Place food waste into disposer grind chamber. Do not pack chamber

with waste. Run a strong flow of cold water and place stopper back in

sink opening.

2. Place stopper in disposer position, (See Figure A).

3. Turn on disposer by turning stopper left or right until disposer starts.

(See Figure A).

4. Remove stopper after use to avoid accidental running of disposer for

extended periods of time.

5. Invert stopper and push down while turning to plug drain in order to fill

sink with water. (See Figure B).

ENGLISH

Figure A Figure B

1. Coloque los desperdicios de comida en la cámara de trituración del

triturador. Tenga cuidado de que la cámara no quede llena de residuos.

Deje circular un buen volumen de agua fría y coloque el tapón nuevamente

en la abertura del fregadero.

2. Coloque el tapón en la posición del triturador. (Ver Figura A)

3. Encienda el triturador girando el tapón a la izquierda o la derecha hasta

que comience a funcionar. (Ver Figura A).

4. Quite el tapón después de usarlo para evitar el funcionamiento

accidental del triturador por periodos extendidos de tiempo.

5. Invierta el tapón y presiónelo hacia abajo mientras lo gira para tapar el

desagüe, a fin de llenar el fregadero con agua. (Véase la figura B).

ESPAÑOL

Figura A Figura B

1. Placer les déchets alimentaires dans la cuve de broyage du broyeur.

Ne pas la remplir de déchets. Faire couler un fort débit d’eau froide et

replacer le bouchon dans l’ouverture de l’évier.

2. Placer le bouchon en position de broyage (voir la Figure A).

3. Mettre le broyeur en marche en tournant le bouchon vers la gauche ou

la droite jusqu’à ce qu’il se mette en marche (voir la Figure A).

4. Retirer le bouchon après usage pour éviter le fonctionnement

intempestif du broyeur pendant de longues périodes.

5. Retourner le bouchon et pousser tout en tournant pour fermer

l'écoulement afin de remplir l'évier d'eau. (Voir Figure B.)

FRANÇAIS

Figure A Figure B

OPERATING INSTRUCTIONS/INSTRUCCIONES DE OPERACION/

MODE D’EMPLOI

Otros manuales para Evolution Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Eliminación de basura de InSinkErator

InSinkErator

InSinkErator Badger 1, Badger 100, Badger 5, Badger 5XP, Badger 500, Badger 500 Plus, Badger 15ss, Badger 333, Badger 444, Badger 900,... Manual de usuario

InSinkErator

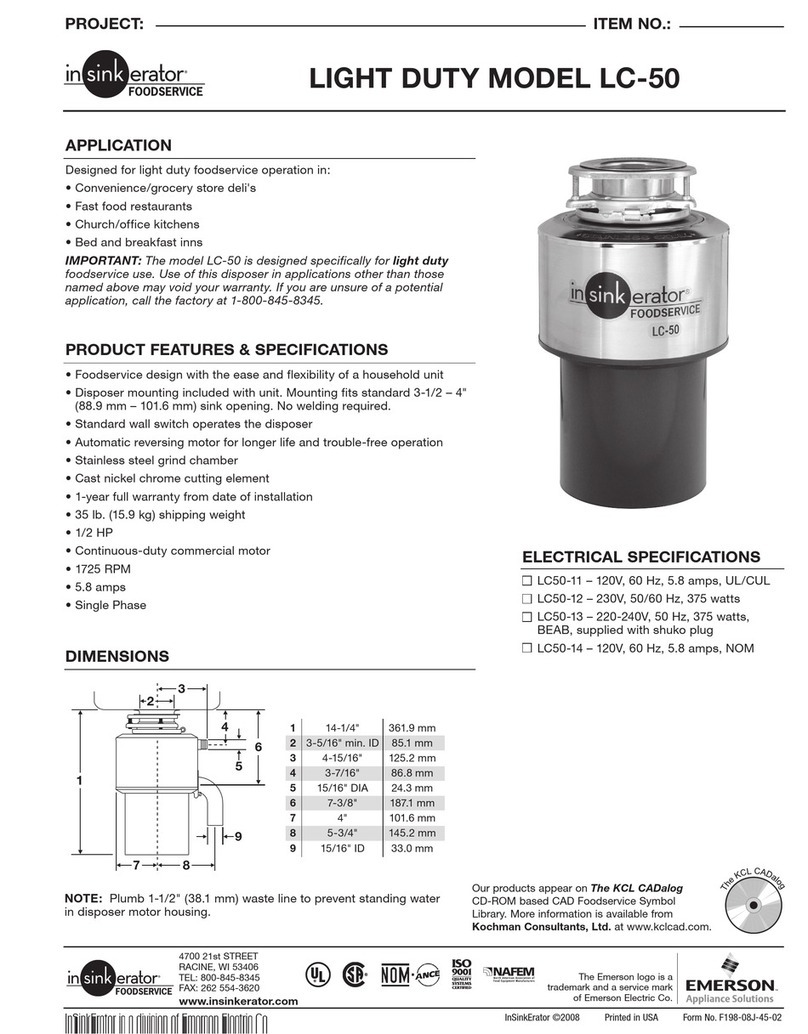

InSinkErator Model LC-50 Manual de operación

InSinkErator

InSinkErator Badger 444 Manual de instalación

InSinkErator

InSinkErator Model SS-100 Manual de usuario

InSinkErator

InSinkErator AnswerLine EVOLUTION SEPTIC ASSIST Manual de usuario

InSinkErator

InSinkErator Evolution PRO 880LT Manual de usuario

InSinkErator

InSinkErator Evolution Essential Manual de usuario

InSinkErator

InSinkErator Badger 15ss Manual de usuario

InSinkErator

InSinkErator Model SS-50 Manual de instalación

InSinkErator

InSinkErator Evolution CoverControl Plus Manual de usuario

InSinkErator

InSinkErator Badger 1 Manual de instalación

InSinkErator

InSinkErator PRO 880 Manual de usuario

InSinkErator

InSinkErator Badger 500 Plus Manual de usuario

InSinkErator

InSinkErator Evolution Excel Guía

InSinkErator

InSinkErator Evolution Series Manual de usuario

InSinkErator

InSinkErator Model SS-200 Manual de usuario

InSinkErator

InSinkErator Evolution Compact Guía

InSinkErator

InSinkErator Evolution Series Manual de usuario

InSinkErator

InSinkErator Badger1 Manual de usuario

InSinkErator

InSinkErator EVOLUTION COVER CONTROL Manual de usuario

InSinkErator

InSinkErator Model LC-50 Manual de usuario

InSinkErator

InSinkErator PowerRinse PRP Series Manual de instalación

InSinkErator

InSinkErator Model LC-50 Manual de usuario

InSinkErator

InSinkErator 13954 Instrucciones de uso

Manuales populares de Eliminación de basura de otras marcas

Insinger

Insinger I-6 Manual de usuario

Franke

Franke CE-50 Manual de funcionamiento

Leafield Environmental

Leafield Environmental Envirobank 140 Hoja de instrucciones

Meiko

Meiko TopCut B Manual de usuario

KitchenAid

KitchenAid KCDB250G2 Manual de usuario

Gladiator

Gladiator Garage Compactor Manual de usuario

Maytag

Maytag DFC1500 Manual de instalación

Weber mt

Weber mt CR 7 Instrucciones de funcionamiento

THERMEx

THERMEx WASTEMINATOR II Manual de usuario

Weber mt

Weber mt CR 7-II Hd Instrucciones de funcionamiento

ROBINHOOD

ROBINHOOD SE390 Manual de usuario

Whirlpool

Whirlpool GC2000PE2 Manual de usuario

Scheppach

Scheppach HP3000S Instrucciones de montaje

Haigh

Haigh Quattro Vanguard Original Manual de usuario

Maxmatic

Maxmatic 5000 Hoja de especificaciones

Toro

Toro FP-2200 Manual de usuario

Elephants Foot

Elephants Foot eDiverter Manual de usuario

Zanussi

Zanussi DU 4400 Manual de usuario
