IFM efector200 OOF Series Manual de usuario
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Einweglichtschranke OL
Through-beam sensor OL
Barrage photoélectrique OL
R
701386 / 02 09/2007
Bestimmungsgemäße Verwendung
Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet
sie durch ein Schaltsignal.
Reichweite (r): siehe Typenschild.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 14
oder Typenschild).
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort
angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Montage
Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehal-
terung.
Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befe-
stigen Sie ihn.
Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

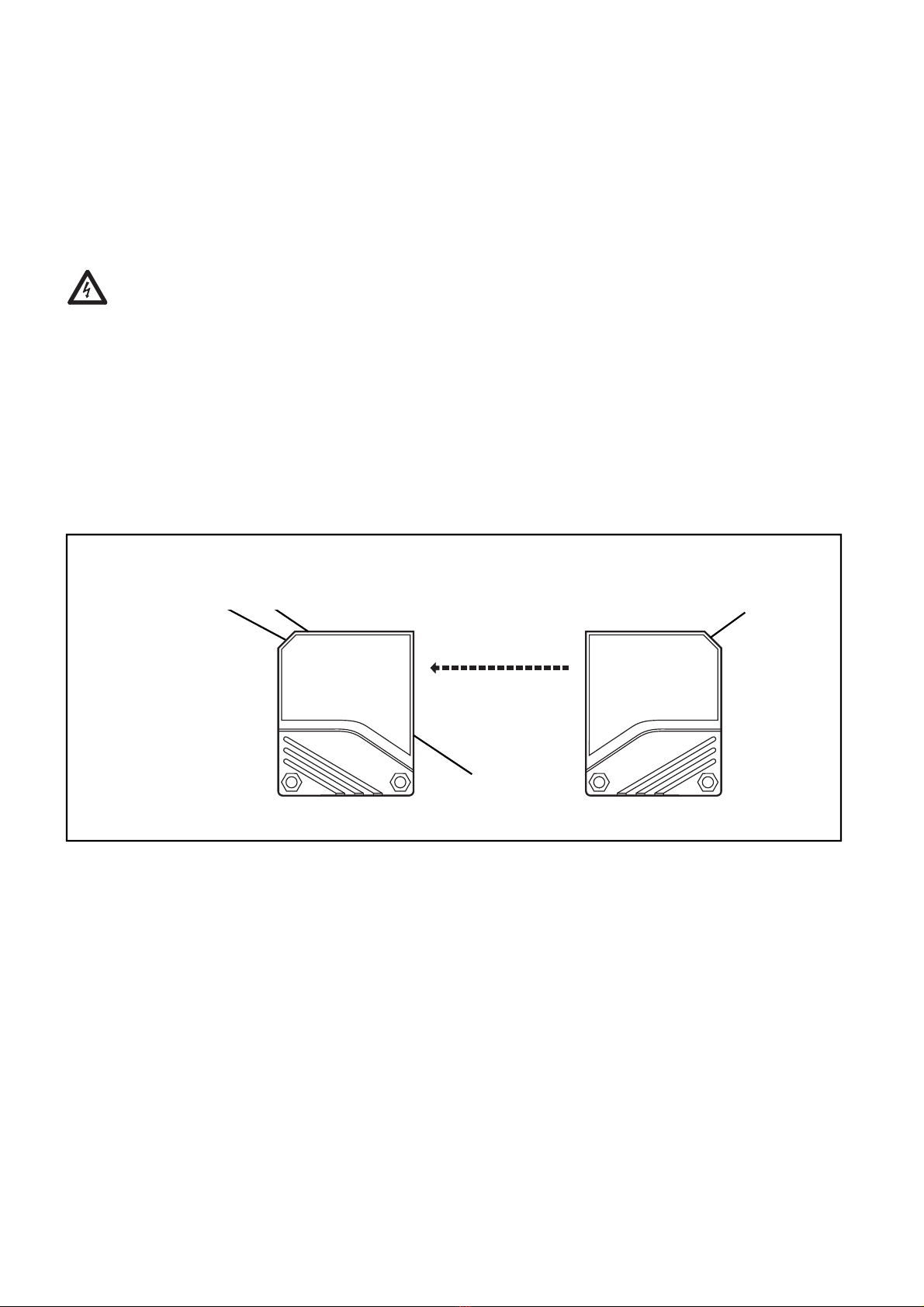

LEDs rot, gelb, grün
gelbe LED
Einstelltaste
2
Empfänger Sender
grüne LED
Einstellen der Schaltschwelle (dynamischer Betrieb)
• Objekte bewegen sich durch den Erfassungsbereich der Optik
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge
und berechnet die optimale Schaltschwelle.
Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und
Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3.
Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus
über.
Wird die Programmiertaste während der Programmierung 15 Minuten lang
nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in
den Betriebsmodus über.
Einstellung maximaler Empfindlichkeit:
• Gehen Sie in den Programmiermodus (Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

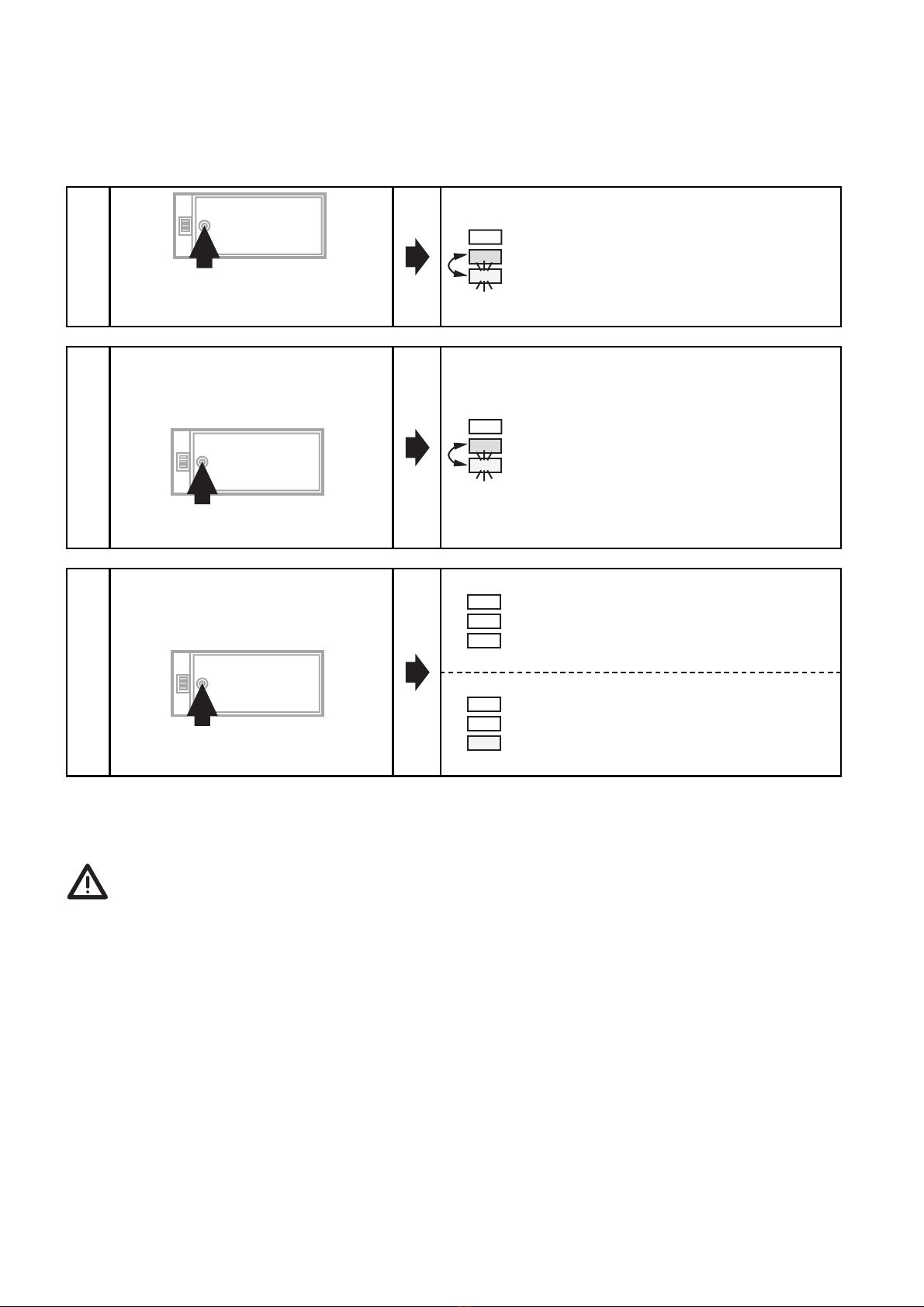

1Drücken Sie, bis die rote
LED blinkt.
LEDs gelb und grün blinken
im Wechsel (= Gerät ist im
Programmiermodus).
2
Drücken Sie 1 mal.
Lassen Sie die Objekte durch
den Erfassungsbereich der
Optik laufen.
3
Drücken Sie 1 mal.
LEDs gelb und grün ver-
löschen für ca. 1s, blinken
dann wieder im Wechsel.
LEDs gelb und grün verlö-
schen für ca. 1s,
danach leuchtet die grüne
LED (= Gerät ist im Betriebs-
modus).
3
Einstellen der Schaltschwelle (statischer Betrieb)
• Statische Objekte
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge
und berechnet die optimale Schaltschwelle.
*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt mes-
sen, dann mit Objekt.
Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und
Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3.
Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus
über.
Wird die Programmiertaste während der Programmierung 15 Minuten lang
nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in
den Betriebsmodus über.
Einstellung maximaler Empfindlichkeit:
• Gehen Sie in den Programmiermodus (Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
1Drücken Sie, bis die rote
LED blinkt.
LEDs gelb und grün blinken
im Wechsel (= Gerät ist im
Programmiermodus).
2
Drücken Sie 1 mal.
Plazieren Sie das Objekt
im Erfassungsbereich der
Optik. *
3
Drücken Sie 1 mal.
Entfernen Sie das Objekt
aus dem Erfassungsbereich
der Optik. *
LEDs gelb und grün ver-
löschen für ca. 1s, blinken
dann wieder im Wechsel.
LEDs gelb und grün verlö-
schen für ca. 1s,
danach leuchtet die grüne
LED (= Gerät ist im Betriebs-
modus).
4
Programmieren der Ausgangsfunktion
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED.
Wartung
Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoff-
linsen beschädigen könnten.
1
Drücken Sie 10s lang.
Die rote LED beginnt nach 2s schnell zu
blinken. Danach blinken die LEDs gelb
und grün im Wechsel.
Nach 8s erlöschen alle LEDs, die Aus-
gangsfunktion hat von Hellschaltend auf
Dunkelschaltend gewechselt (oder um-
gekehrt).
LED rot Störung bei der Objekterfassung,
z.B. Dejustierung, Verschmutzung der Linsen
LEDs
gelb + rot
Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen
Blinken abwechselnd, 1Hz: interne Störung
(Ausgang ist nicht geschaltet)
LED gelb Ausgang ist geschaltet
LED grün Gerät ist betriebsbereit
5
Functions and features
The through-beam sensor detects objects and materials without contact and
indicates their presence by a switched signal.
Range (r): see type label.
Electrical connection
Isolate power, then connect unit (see page 14 or type label).
Note: insert a miniature fuse according to the technical data sheet, if specified.
Recommendation: check the unit for reliable function after a short cirucit.
Installation
Fix the receiver (type OLE-...) in position.
Align the transmitter (type OLS-...) towards the receiver and tighten in the same way.
Maximum range is only possible with precise alignment.
6

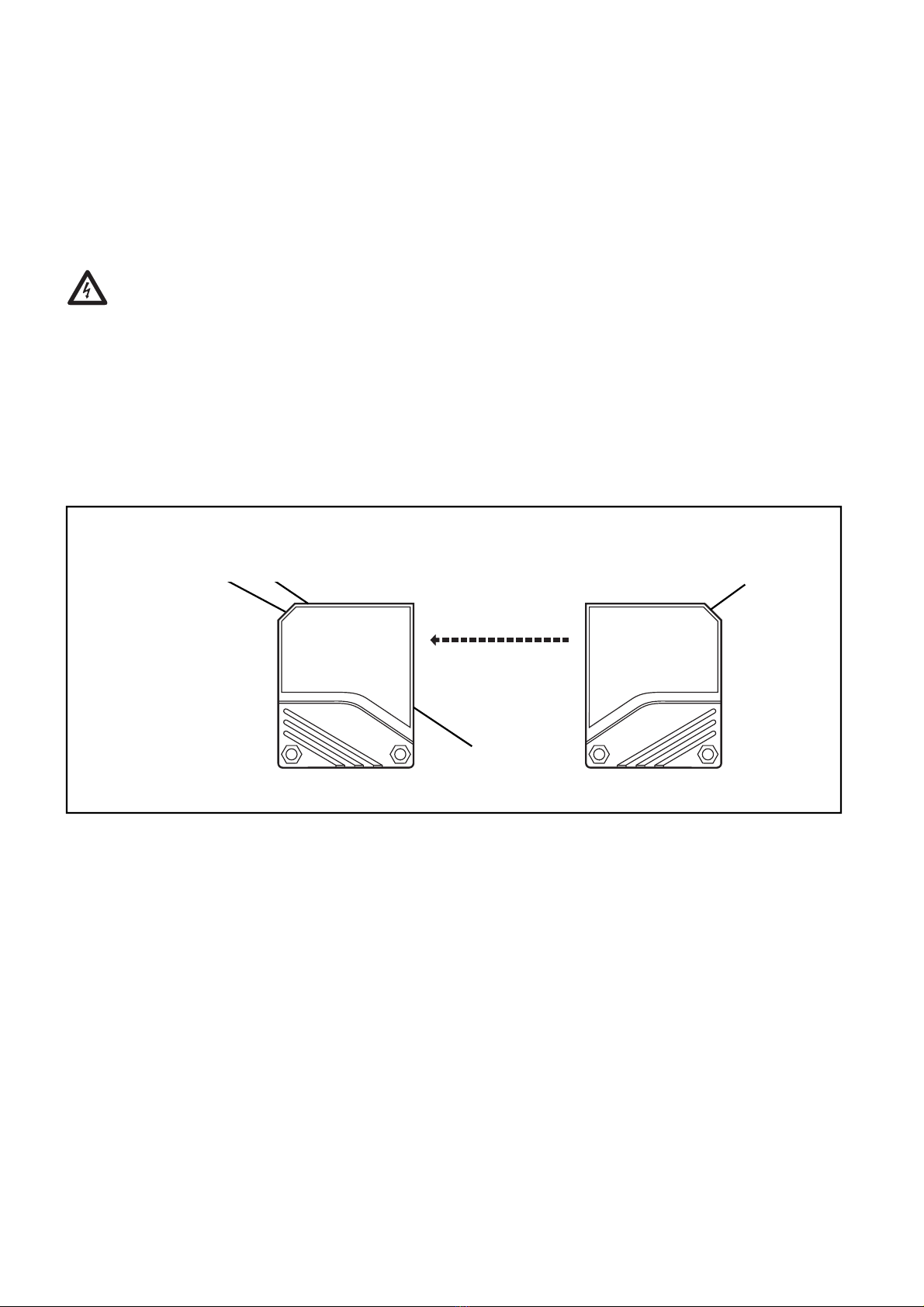

LEDs red, yellow, green
yellow LED
push button
receiver transmitter
green LED
Setting the switching threshold (dynamic operation)
• Moving objects in the detection area
The unit detects input signals of various intensity in any sequence and calculates the
optimum switching threshold.
If the setting of the switching threshold is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after step 3. The
unit then passes into the operating mode with the switching signal being un-
changed.
If the programming button is not activated for 15 minutes during the pro-
gramming process, the unit passes automatically into the operating mode with
the switching threshold being unchanged.
Setting of the maximum sensitivity:
• Go into the programming mode (step 1).
• Interrupt the light beam.
• Press the setting button twice (see steps 2 and 3).
7

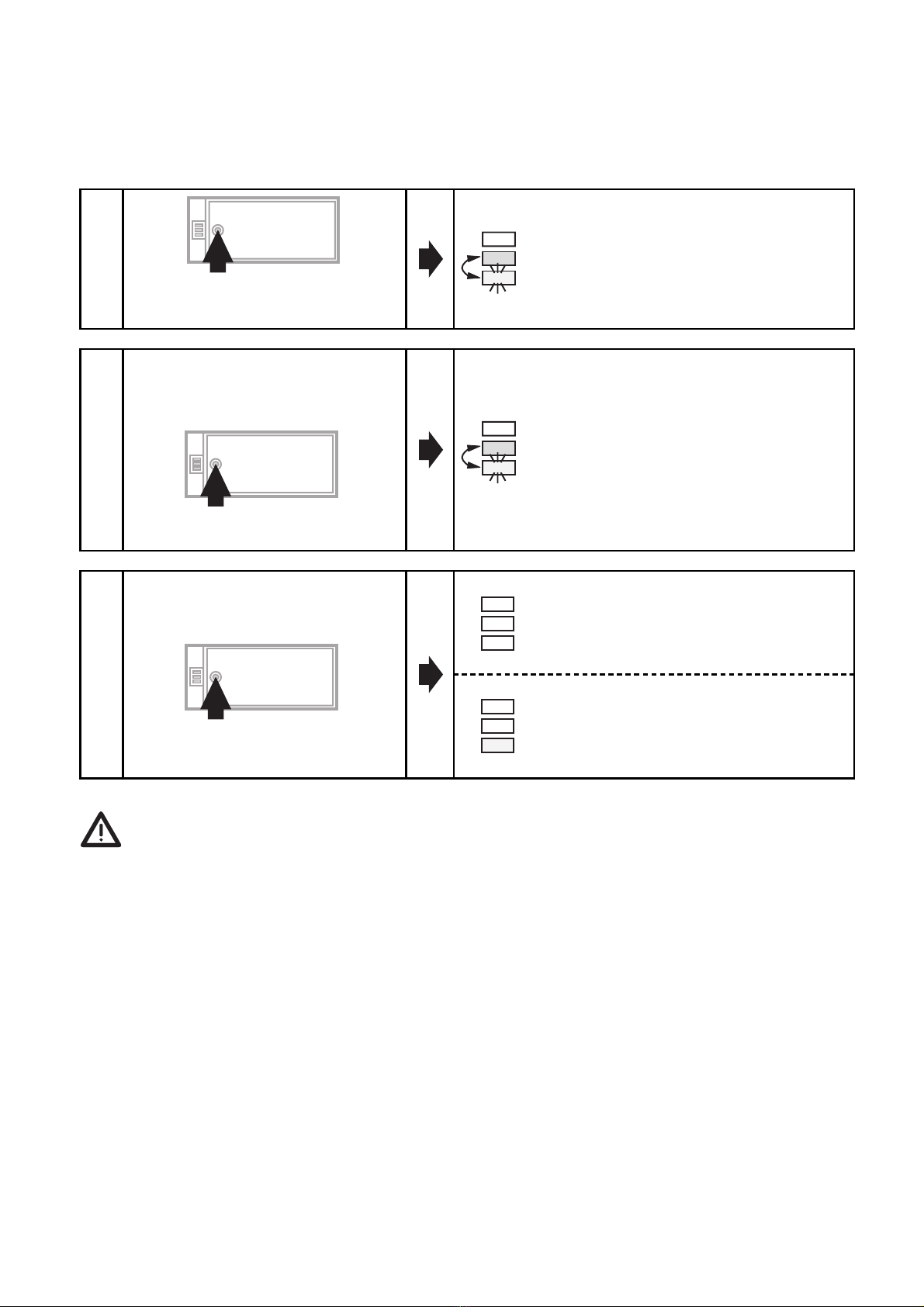

1Press until the
red LED flashes
Yellow and green LED’s flash
alternately (= unit is in the
programming mode).
2
Press once.
Allow the objects to pass
through the detection area.
3
Press once.
The yellow and green LED’s
go out for approx. 1 s, then
flash again alternately.
The yellow and green LED’s
go out for approx. 1s,
then the green LED is on (=
unit is in operating mode).
Setting the switching threshold (stationary operation)
• Stationary objects
The unit detects input signals of various intensity in any sequence and calculates the
optimum switching threshold.
*You can also proceed in reverse order: first setting without the object, then with
the object.
If the setting of the switching threshold is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after step 3. The
unit then passes into the operating mode with the switching signal being un-
changed.
If the programming button is not activated for 15 minutes during the pro-
gramming process, the unit passes automatically into the operating mode with
the switching threshold being unchanged.
Setting of the maximum sensitivity:
• Go into the programming mode (step 1).
• Interrupt the light beam.
• Press the setting button twice (see steps 2 and 3).
1Press until the
red LED flashes.
Yellow and green LED’s flash
alternately (= unit is in the
programming mode).
2
Press once.
Place the object into the
detection area *
3
Press once.
Remove the object *
The yellow and green LED’s
go out for approx. 1 s, then
flash again alternately.
The yellow and green LED’s
go out for approx. 1s,
then the green LED is on (=
unit is in operating mode).
8
Programming the output function
Operation
Check the safe functioning of the diffuse reflection sensor. Display by LED’s.
Maintenance
Keep the plastic lenses of the sensor free from soiling.
For cleaning do not use any solvents or cleaning agents which could damage the
plastic lenses.
9
1
Press for 10s.
The red LED starts to flash fast after 2 s.
Then the yellow and green LED's flash
alternately. After 8 s all LED's go off, the
output function has changed from light-
on mode to dark-on mode (or vice versa).
LED red error in object detection,
e.g. maladjustment, soiling of the lenses
LED’s
yellow + red
flashing alternately, 2Hz: output short-circuited
flashing alternately, 1Hz: internal malfunction
(output is not switched)
LED yellow output is switched
LED green unit is ready for operation
Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objects et des matières sans contact et
indique leur présence par un signal de commutation.
Portée (r): voir l'étiquette.
Raccordement électrique
Mettre l'installation hors tension avant le raccordement de la cellule optoélec-
tronique.
Raccordement: voir page 14 ou l'étiquette de la cellule.
Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-cir-
cuit.
Montage
Monter le récepteur (forme OLE-...) avec l’équerre de fixation.
Orienter l’e´metteur (forme OLS-...) en direction du récepteur et le fixer de la même
manière.
Portée optimale seulement avec orientation précise.
10
LEDsrouge, jaune, verte
LED jaune
bouton-poussoir
récepteur émetteur
LED verte
