Festo Compact Performance CP-FB6-E Manual de lista de piezas

9809c

Kurzbeschreibung

CP-Feldbusknoten 6

CP FB6-E

Brief Description

CP fieldbus node 6

CP FB6-E

Notice simplifiée

Noeud bus de terrain

CP6

CP FB6-E

Breve descrizione

Nodo Fieldbus CP 6

CP FB6-E

Handledning

CP- fältbussnod 6

CP FB6-E

Breve descripción

Nodo de bus de campo

CP 6

CP FB6-E

INTERBUS

379 256

Feldbusprotokoll Fieldbus protocol Protocolo de bus de campo

Protocole de bus de terrain Protocollo Fieldbus Fältbussprotokoll

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

(Festo AG & Co., D-73726 Esslingen)

CP FB6-E

9809c 2

1Benutzerhinweise

Der CP-Feldbusknoten 6 ist ausschließlich für den Einsatz als

Teilnehmer am INTERBUS bestimmt. Hierbei sind die angege-

benen Grenzwerte der technischen Daten einzuhalten.

Ausführliche Informationen finden Sie in der Beschreibung

P.BE CP-FB6-E....

WARNUNG:

•

Schalten Sie die Spannung aus, bevor Sie Steckverbinder

zusammenstecken oder trennen (Funktionsschädigung).

•

Verwenden Sie nur Netzteile, die eine sichere elektrische

Trennung der Betriebsspannung nach IEC 742/EN 60742/

VDE 0551 mit mindestens 4 kV Isolationsfestigkeit

gewährleisten (Protected Extra-Low Voltage, PELV,

siehe nebenstehendes Zeichen).

Schaltnetzteile sind zulässig, wenn sie die sichere Trennung

im Sinne der EN 60950/VDE 0805 gewährleisten.

•

Schließen Sie einen Schutzleiter mit ausreichendem

Leitungsquerschnitt an den mit gekennzeichneten

Anschluß an.

HINWEIS:

Nehmen Sie nur einen komplett montierten und verdrahteten

Knoten in Betrieb.

Deutsch

CP FB6-E

9809c 3

2Konfiguration

VORSICHT:

Der Knoten enthält elektronisch gefährdete Bauelemente.

Berühren der Kontaktflächen an Steckverbindungen und

Mißachtung der Handhabungsvorschriften für elektrostatisch

gefährdete Bauelemente können den Knoten zerstören.

Gehen Sie beim speziellen Konfigurieren wie folgt vor:

1. Betriebsspannung abschalten.

2. Abdeckung des DIL-Schalters öffnen.

3. Ventiltest einstellen.

4. Fehlermeldungen definieren.

5. Herstellerspezifische Adressierung einstellen.

6. Abdeckung des DIL-Schalters wieder festschrauben.

Deutsch

CP FB6-E

4 9809c

Abdeckung des DIL-Schalters (Ventiltest; Fehlermeldungen;

herstellerspezifische Adressierung)

INTERBUS Schnittstelle

DIL-Schaltereinstellung

DIL-Schalter

(Werksein-

stellung)

Element Funktion

Ventiltest ON: CP-Systemstart ohne Ventiltest

OFF: CP-Systemstart mit Ventiltest

Fehlermeldungen OFF: alle Fehlermeldungen übertragen

ON: Fehler 3, 4, 5 übertragen

3ON: muß auf ON stehen

Adressierung OFF: Siemens

ON: andere Steuerungen

Deutsch

CP FB6-E

9809c 5

3Anschlußbelegung

Betriebsspannung 1

24 V-Versorgung Elektronik

und Eingänge

24 V-Versorgung Ventile und

Ausgänge

0 V

Erdungsanschluß

Bedeutung der LED Anzeigen

Siehe "Beschreibung CP-Feldbusknoten 6".

Deutsch

CP FB6-E

6 9809c

Schaltungsbeispiel Betriebsspannungsanschluß

Betriebsspannung getrennt abschaltbar

Externe Sicherungen

Potentialausgleich

Erdungsanschluß Pin 4, ausgelegt für 12 A

24 V 3,15 A

24 V

10 %

0 V

10 A

Deutsch

CP FB6-E

9809c 7

Pin-Belegung INTERBUS-Schnittstelle*)

Pin-Nr. Bezeichnung Bedeutung

Hülse

/DO

/DI

Masse

+ 24 V

+ 0 V

Schirm

Data out

Data out invers

Data in

Data in invers

Bezugsleiter

Schutzleiter

Inst.-fernbus

Inst.-fernbusversorgung

Schirmung

OUT

Pin-Nr. Bezeichnung Bedeutung

Hülse

/DO

/DI

Masse

+ 24 V

+ 0 V

RBST

Schirm

Data out

Data out invers

Data in

Data in invers

Bezugsleiter

Schutzleiter

Inst.-fernbus

Inst.-fernbusversorgung

Brücke zu Pin 5

herstellen

Schirmung

*) Nicht aufgeführte Pins sind nicht anzuschließen

Deutsch

CP FB6-E

8 9809c

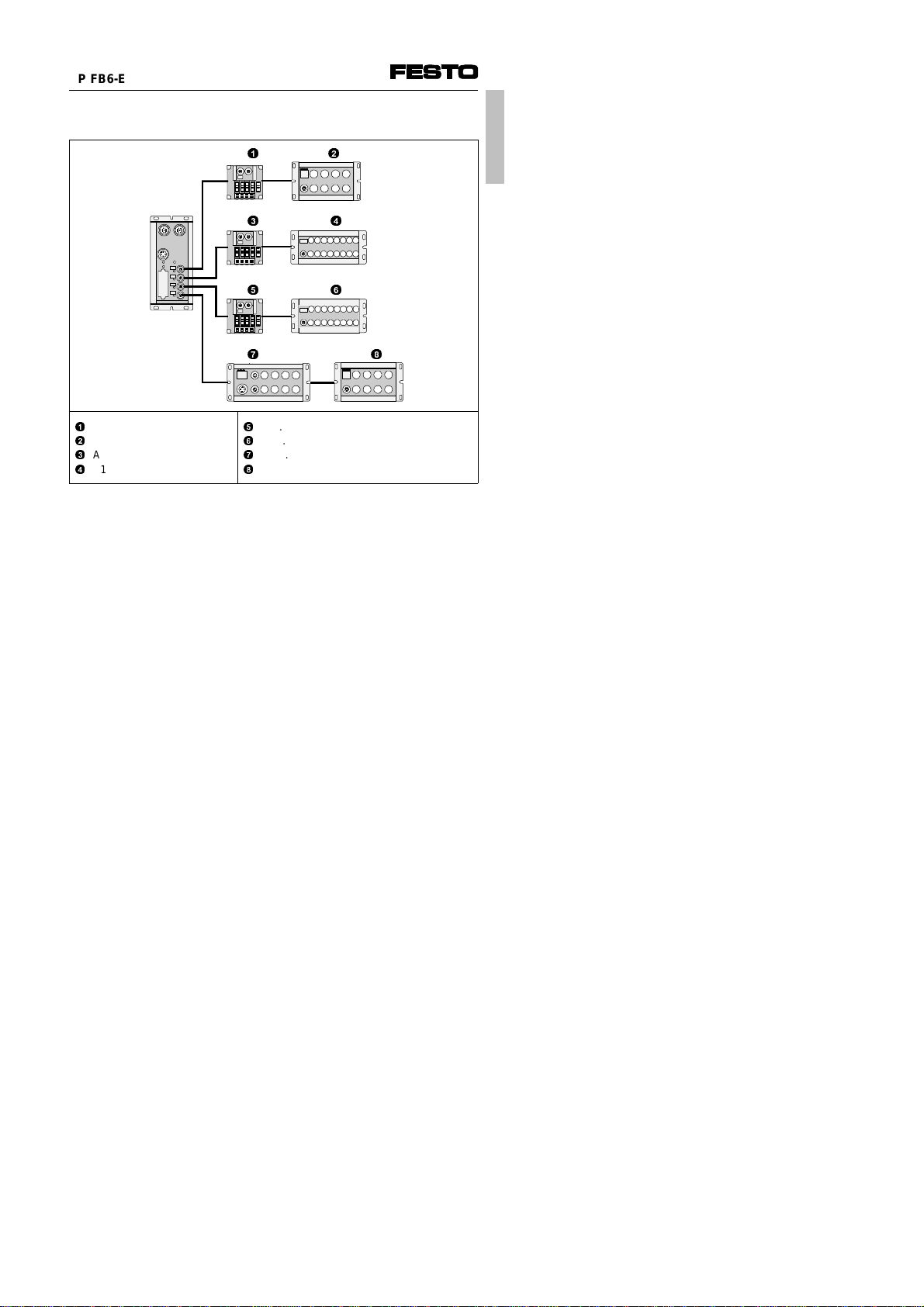

4Adressierung (Beispiel Siemens)

A0 ... A15

E0 ... E15

A16 ... A31

E16 ... E31

A32 ... A47

E32 ... E47

A48 ... A63

E48 ... E63

1. Ein CP-Ventilplatz belegt zwei Adressen:

- niederwertige Adresse = Vorsteuermagnet 14

- höherwertige Adresse = Vorsteuermagnet 12.

2. Elektrische Ausgangs- oder Eingangsmodule belegen

je 16 Ausgangs- oder Eingangsadressen.

Ausführliche Angaben zur Adressierung Ihres CP-Systems fin-

den Sie in der Beschreibung "CP-System".

Deutsch

CP FB6-E

9809c 9

5Technische Daten

Typ CP FB6-E

Schutzart (nach DIN 40050) IP 65

Umgebungstemperatur - 5o... + 50 oC

Lagertemperatur - 20o... + 70 oC

Pin 1 - Betriebsspannungsanschluß

Elektronik/Eingänge

•Nennwert (verpolungssicher)

•Toleranz

•zul. Gesamtstrom

DC 24 V

DC 20,4 V...26,4 V

250 mA

Pin 2 - Betriebsspannungsanschluß

Ausgänge/Ventile

•Nennwert (verpolungssicher)

•Toleranz

•zul. Gesamtstrom

DC 24 V

DC 20,4 V...26,4 V

Summe aller eingeschalteten

Magnetventile

Elektromagnetische Verträglichkeit

Störaussendung

•geprüft nach EN 55011

Störfestigkeit

•geprüft nach EN 50082-2

Grenzwertklasse A

Deutsch

CP FB6-E

10 9809c
