Montageanleitung Whirlwanne, Flieseneinbau (Nische, Ecke, Vorwand)

Mounting instructions Tiled whirltub (niche, corner, back-to-wall)

Notice de montage Baignoire balnéo, carrelée (niche, coin, contre-cloison)

Montagehandleiding Whirlbad, betegeld (nis,hoek, voorwand)

Instrucciones de montaje Bañera de hidromasaje empotrada con azulejos (entre 3 paredes, esquina, antepared)

Istruzioni di montaggio Vasca idromassaggio da incasso (in nicchia, angolare, da appoggio a parete)

Instruções de montagem Banheira de hidromassagem, montagem de ladrilhos (entre 3 paredes, de canto, de parede)

Monteringsvejledning Spa-badekar, fliseindbygning (niche, hjørne, forvæg)

Asennusohje Poreamme, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)

Monteringsanvisning Whirlkar, flisinnbygging (nisje, hjørne, frontvegg)

Monteringsanvisning Bubbelbadkar, inbyggnadsversion med plattor (nisch, hörn, baksida mot vägg)

Paigaldusjuhend Mullivanni plaaditud paigaldusvariant (nišš, nurk, seina ette paigaldus)

Instrukcja montażu Wanna z hydromasażem do zabudowy płytkowej (wnękowa, narożna, przyścienna)

Инструкция по монтажу Гидромассажная ванна, облицованная плиткой (в нише, угловая, у стены)

Montážní návod Vířivá vana k zabudování do obkladu (nika, do rohu, předstěnová verze)

Návod na montáž Vírivá vaňa, obloženie obkladačkami (nika, roh, predná stena)

Szerelési útmutató Whirl kád, beépíthető (fülke, sarok, fal előtt álló változat)

Upute za montažu Hidromasažna kada, postavljanje keramičkih pločica (niša, kut, prednja stjenka)

Instrucţiuni de instalare Cadă jacuzzi, încorporată cu plăci ceramice (nişă, colţ, pe perete)

Navodila za montažo Masažna kad, obložena s ploščicami (niša, kotna, predstena)

Ръководство за монтаж

Хидромасажна вана за баня, облицована с плочки (вградена в ниша, в ъгъл, зад частична стена)

Montāžas instrukcija Virpuļvanna, apdare ar flīzēm (niša, stūris, priekšējā siena)

Montavimo instrukcija Įmontuojama sūkurinė vonia su plytelių apdaila (statyti į nišą, kampą, prie sienos)

Montaj kılavuzu Masajlı küvet, fayanslı montaj (ön panel, köşe, duvara tam dayalı)

⸘孔広㢝󱂖 㖘㛸䀃凇᧨⸘孔䞆䪥᧤⺞㓎梃ᇬ屡囌ᇬ⭐槱᧥

꫙렍꫙ꐺ꫑ 낉븵끊눥멵넱꫙렍꙲闅뤉骽꙲ꐩ

岼函崻㢝㦇 ንኄአእክኖᇬኜኁወ⩚手⨚㡈⚠⭐ኜኁኴᇬነዙኧዙᇬ⭐槱

Leben im Bad

Living bathrooms

x

# 

# 

nd floor

# 

# 

# 

# 

# 

Darling New

# 

# 

# 

# 

# 

# 

# 

# 

Daro

# 

# 

# 

DuraStyle

# 

# 

# 

# 

# 

# 

# 

# 

Happy D

# 

# 

# 

# 

# 

# 

# 

# 

Nahho

# 

P Comforts

# 

# 

# 

# 

# 

# 

# 

# 

Paiova

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

PuraVida

# 

# 

# 

# 

Starck

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

Vero

# 

# 

# 

# 

Vero Air

# 

# 

# 

# 

2WH_M_Einbau_Fliesen_Rechteck/17.05.4

WH_M_Einbau_Fliesen_Rechteck/17.05.4 3

en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Wichtige Hinweise Elektroinstallation 4

Important information Electrical installation 6

Remarques importantes Installation électrique 8

Belangrijke aanwijzingen Elektrische installatie 10

Información importante Instalación eléctrica 12

Indicazioni importanti Installazione elettrica 14

Indicações importantes Instalação eléctrica 16

Vigtige henvisninger Elinstallation 18

Tärkeä ohje Sähköasennus 20

Viktig informasjon Elektroinstallasjon 22

Viktig information Elinstallation 24

Olulised nõuanded Elektripaigaldus 26

Ważne informacje Instalacja elektryczna 28

Важные замечания Монтаж электропроводки 30

Důležité pokyny Elektroinstalace 32

Dôležité upozornenia Elektroinštalácia 34

Fontos tudnivalók Elektromos telepítési munkák 36

Važne napomene Elektroinstalacija 38

Indicaţii importante Instalarea electrică 40

Pomembni napotki Električna inštalacija 42

Важни указания Електроинсталация 44

Svarīgi norādījumi Elektroinstalācija 46

Svarbūs nurodymai Elektros instaliacija 48

Önemli bilgiler Elektrik tesisatı 50

摜尐広㢝䟄㺣⸘孔 52

늱넍ꩡ뼢 놹韥녚렍꫙렍 54

摜尐㽷㎞ℚ檔榊㺦岼⌨ 56

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,

Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj,⸘孔꫙렍岼函 60

Revision, Inspection, Inspection, Revisie, Revisión, Revisione, Inspecção e manutenção, Revision, Huolto, Revisjon, Inspektion, Kontrollimine,

Rewizja, Осмотр, Revize, Revízia, Ellenőrzés, Revizija, Inspecţie, Revizija, Корекция, Apkope, Patikra, Bakım,㭏㩴뇅阵䍈㮫 64

150

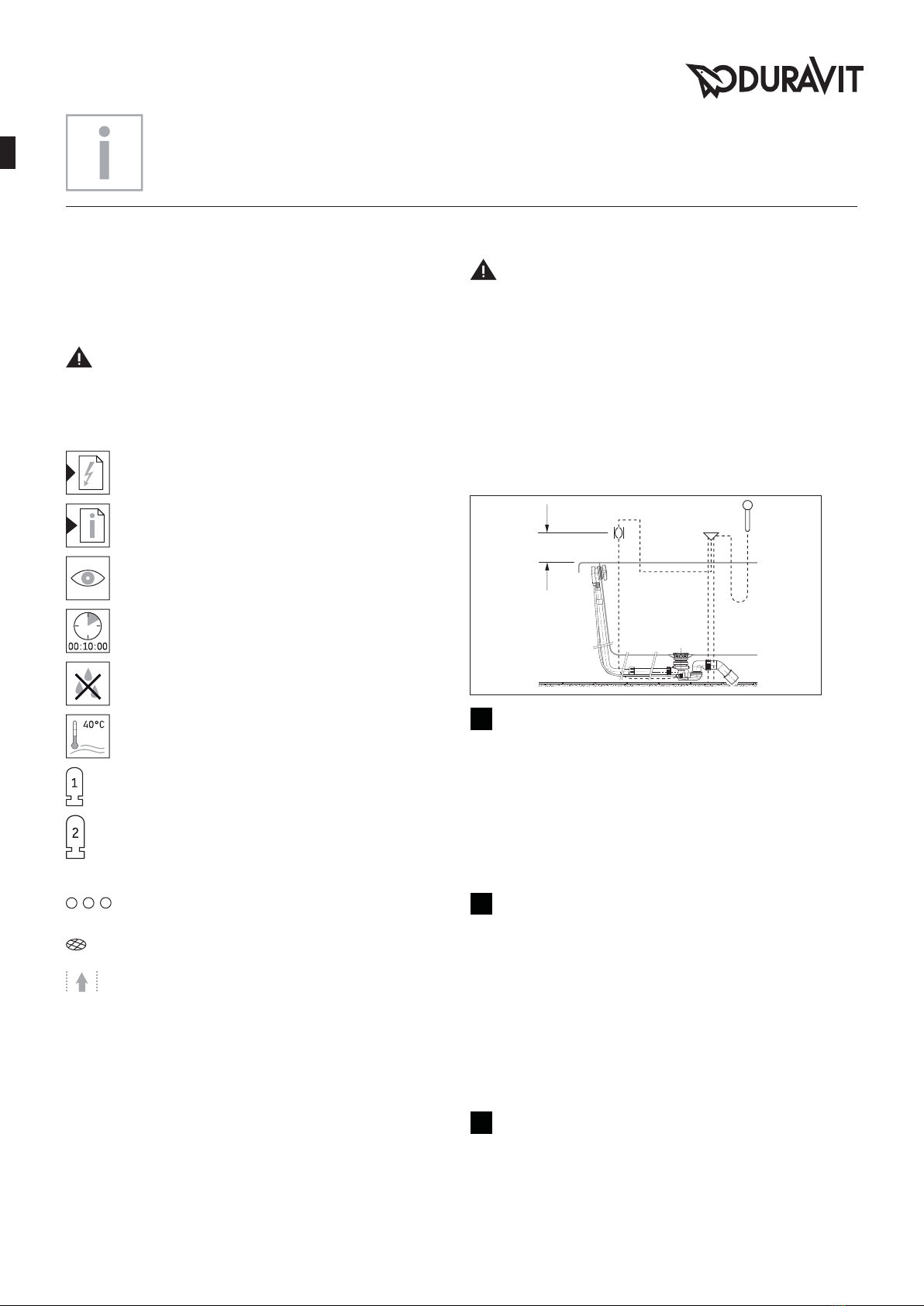

Wichtige Hinweise

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit Bade-

wanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

HINWEIS! Bei möglichen Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Aggregat 1

Aggregat 2 (nur bei Combi-Systemen)

Bedieneinheit

(Anzahl richtet sich nach dem Whirlsystem)

Ansaugöffnung

Erforderliche Revisionsöffnungen

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete Sanitär-

installateure montiert werden. Die Elektroinstallation

darf nur von ausgebildeten Elektroinstallateuren

durchgeführt werden.

HINWEIS! Installationsvorschriften örtlicher Versorgungs-

unternehmen sowie länderspezfische Normen sind

uneingeschränkt einzuhalten.

Sicherheitshinweise

GEFAHR! Lebensgefahr durch Stromschlag.

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.pro.duravit.com

zum Download bereit.

HINWEIS!

Bei Wannen mit Bodenzulauf ist bauseits ein

Rohrunterbrecher zwingend erforderlich.

>Einbauschema beachten.

Whirlsystem prüfen (Grafik 18)

> Whirlsystem 10 Min. anschalten: bei Kreisläufen mit

Intensitätsstufen diese einmal komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

Revisionsöffnungen vorsehen (Grafik 19)

Whirlwanne so einbauen, dass alle wichtigen Aggregate

(Pumpe, Gebläse und Steuerung) zugänglich bleiben

> Revisionsöffnungen vorsehen

ιϟ Bereich: siehe Seite 64

ιϟ Abmessungen der Revisionsöffnungen

für Aggregate: min. 50x50cm

für Ablaufgarnitur: min. 20x20cm

ιϟ gegen Spritzwasser abgedichtet

ιϟ nur mit einem Werkzeug zu öffnen

Luftzufuhr vorsehen (Grafik 20)

> Für die Luftzufuhr eine Öffnung in der Verkleidung

mit einer Fläche von ca. 15 cm2

(z.B. 3 x 5 cm oder 2 x 7,5 cm) vorsehen.

4WH_M_Einbau_Fliesen_Rechteck/17.05.4

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

I∆N ≤ 30 mA

*oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Whirlwanne anschließen (Grafik 14)

HINWEIS! Funktionsstörungen vermeiden!

ιϟ Leitungen nicht mit Kabelbindern zusammen-

binden.

ιϟ Zuleitung nicht parallel zu Steuerleitungen verle-

gen.

Zuleitung(en) an Netzanschlussdose

anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

ιϟ separate Absicherung und

Fehlerstrom-Schutzeinrichtung (RCD) vorschalten

ιϟ allpolig trennenden Hauptschalter

außerhalb der vorgegebener Schutzzonen (0 - 2)

vorschalten

ιϟ Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

ιϟ Leitung 3 000 mm herausschauen lassen

Stromversorgung

Absicherung

RCD

Elektroinstallation

Schutzzonen nach DIN VDE 0100-701

WH_M_Einbau_Fliesen_Rechteck/17.05.4 5

150

Important information

Regarding the mounting instructions

These mounting instructions come as part of the Duravit

bathtub and should be read carefully prior to installation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or

serious injuries

ADVICE! In the case of potential damage to property

Link to the Electrical Installation section

Link to installation information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and tightness

Indication of the temperature

Unit 1

Unit 2 (only with Combi systems)

Control unit

(Number depends on the whirl system)

Intake opening

Inspection hatches required

Target group and qualification

The whirltub must only be installed by trained plumbing

engineers. The electrical installation may only be carried

out by qualified electricians.

NOTE! Local installation regulations and any country-

specific standards must be observed at all times.

Safety information

DANGER! Risk of fatal electric shock.

> Do NOT remove any whirltub components.

Installation information

Please read pre-installation datasheets prior to the

installation. These are available to download on the

Internet at www.pro.duravit.com.

NOTE!

If the tray has a base inlet, a pipe interrupt must always

be installed on-site.

> See installation diagram.

Checking the whirl system (Diagram 18)

> Switch on the whirl system for 10 minutes: run

this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the bathtub and wait 10 minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

Providing for an inspection hatch (Diagram 19)

Install the whirltub such that all vital assemblies

(pump, air blower and controls) remain accessible

> Providing for inspection hatches

ιϟ Area: see page 64

ιϟ Dimensions of the inspection hatches

for assemblies: min. 50x50cm

for drain fittings: min. 20x20cm

ιϟ Sealed to avoid spray water

ιϟ Only to be opened with a tool

Providing for an air supply (Diagram 20)

> Provide for an opening on the panel with an

area of approx.15 cm2(e.g. 3 x 5 cm or 2 x

7.5cm) for the air supply.

6WH_M_Einbau_Fliesen_Rechteck/17.05.4

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

I∆N ≤ 30 mA

*or the height of

the highest shower

head / water outlet

that is permanently

installed; depending

on which is higher

Connecting the whirltub (Diagram 14)

NOTE! Avoiding any malfunctions!

ιϟ Do not fasten the cables together with cable ties.

ιϟ Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply

socket.

Connect the potential equalisation cable to the

whirltub.

Pre-installation

>Installing a permanent power supply line:

ιϟ Pre-connect a separate fuse and

residual current operating device (RCD)

ιϟ Pre-connect an all-pole separating main switch

outside the prescribed safety areas (0 - 2)

ιϟ Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

ιϟ Allow the cable to protrude by 3,000 mm

Power supply

Fuse protection

RCD

Electrical installation

Safety areas in accordance with DIN VDE 0100-701

WH_M_Einbau_Fliesen_Rechteck/17.05.4 7

150

Remarques importantes

Concernant la notice de montage

Cette notice de montage fait partie de la baignoire

Duravit et doit être lue soigneusement avant le montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers

mortels, blessures graves

REMARQUE! En cas de dégâts matériels éventuels

Référence au chapitre Installation électrique

Référence à la consigne de montage dans ce

chapitre

Invitation à vérifier (par ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Agrégat 1

Agrégat 2 (uniquement pour les systèmes

combinés)

Unité de commande

(quantité en fonction du système balnéo)

Ouverture d'aspiration

Trappes de visite nécessaires

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

REMARQUE! L'installation doit obligatoirement être

réalisée selon les consignes d'installation des fournisseurs

locaux ainsi que les normes spécifiques aux pays.

Consignes de sécurité

DANGER! Danger de mort par choc électrique.

> NE PAS démonter les composants de la baignoire balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.pro.duravit.com.

REMARQUE!

Sur les baignoires à arrivée d’eau au sol, un rupteur de

tuyau doit obligatoirement être monté côté bâtiment.

> Respecter le schéma de montage.

Vérifier le système balnéo (graphique 18)

> Mettre le système balnéo en marche pendant

10 minutes : pour les circuits avec niveaux

d'intensité, ceux-ci doivent tous être exécutés.

> Laisser couler l'eau dans la baignoire, attendre 10

minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

Prévoir des trappes de visite (graphique 19)

Monter la baignoire balnéo de sorte que tous

les agrégats importants (pompe, diffuseurs et

commande) restent accessibles

> Prévoir des trappes de visite

ιϟ Zone: voir page 64

ιϟ Dimensions des trappes de visite

pour les agrégats: min. 50x50cm

pour la garniture d'écoulement : min. 20x20cm

ιϟ Isolé contre les éclaboussures d'eau

ιϟ Ouvrir uniquement avec un outil

Prévoir une arrivée d'air (graphique 20)

> Pour l'arrivée d'air, prévoir une ouverture dans

l'habillage sur une surface d'env. 15 cm2

(par ex. 3 x 5 cm ou 2 x 7,5 cm).

8WH_M_Einbau_Fliesen_Rechteck/17.05.4

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 VCA

76xxxx xx x xx xx06: 60 Hz, 220 - 240 VCA

IN= 16 A

I∆N ≤ 30 mA

*ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est le plus

élevé

Raccorder la vanne balnéo (graphique 14)

REMARQUE! Eviter les dysfonctionnements !

ιϟ Ne pas relier les câbles à l'aide de serre-câbles.

ιϟ Le câble d'alimentation ne doit pas être posé pa-

rallèlement aux câbles de commande.

Raccorder le(s) câble(s) d’alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle

à la baignoire balnéo.

Préinstallation

>Poser un câble fixe pour l’alimentation électrique:

ιϟ Monter une protection séparée et

un disjoncteur de sécurité (RCD) en amont

ιϟ Monter un interrupteur principal à coupure omnipo-

laire

en amont en dehors des zones de protection définies

(0 - 2)

ιϟ Le câble doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation:

ιϟ Le câble doit dépasser de 3000 mm

Alimentation électrique

Protection

RCD

Installation électrique

Zones de protection selon DIN VDE 0100-701

WH_M_Einbau_Fliesen_Rechteck/17.05.4 9

150

Belangrijke aanwijzingen

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van het

Duravit-bad en moet vóór de montage zorgvuldig worden

doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR! Bij hoog risico, dodelijk gevaar,

zware verwondingen

AANWIJZING! Bij mogelijke materiële schade

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montageaanwijzingen in dit

hoofdstuk

Visuele controle noodzakelijk (bijv. i.v.m.

krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet een dichtheidscontrole worden

uitgevoerd

Temperatuurweergave

Aggregaat 1

Aggregaat 2 (alleen bij Combi-systemen)

Bedieningseenheid

(aantal afhankelijk van het whirlsysteem)

Aanzuigopening

Benodigde inspectieopeningen

Doelgroep en kwalificatie

Het whirlbad mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door elektriciens worden

uitgevoerd.

AANWIJZING! De installatievoorschriften van de lokale

nutsbedrijven alsmede de voor het betreffende land

geldende normen moeten volledig in acht worden genomen.

Veiligheidsinstructies

GEVAAR! Levensgevaar door elektrische schokken.

> Componenten van het whirlbad NIET demonteren.

Montageaanwijzingen

Voor de montage op de gegevensbladen letten. Deze kunt

u op internet downloaden van www.pro.duravit.com.

AANWIJZING!

Bij baden met bodemtoevoer moet ter plaatse altijd een

beluchter worden opgenomen.

> Inbouwschema aanhouden

Whirlsysteem controleren (afbeelding 18)

> Whirlsysteem 10 minuten inschakelen: bij cycli

met intensiteitsniveaus deze eenmaal volledig

doorlopen.

> Water in het bad laten staan, 10 minuten wachten.

> Dichtheid controleren.

> Als aanpassingen nodig zijn, de controle herhalen.

Inspectieopeningen plannen (afb. 19)

Whirlbad zo inbouwen dat alle belangrijke aggregaten

(pomp, ventilatie en bediening) toegankelijk blijven

> Inspectie-openingen plannen

ιϟ Bereik: zie pagina 64

ιϟ Afmetingen van de inspectie-openingen

voor aggregaten: min. 50x50cm

voor afloopgarnituur: min. 20x20cm

ιϟ Tegen spatwater afgedicht

ιϟ Kan alleen worden geopend met behulp van

een gereedschap

Luchttoevoer plannen (afb. 20)

> Voor de luchttoevoer een opening in de bekleding

plannen met een oppervlak van ca.

15 cm2(bijvoorbeeld 3 x 5 cm of 2 x 7,5 cm).

10 WH_M_Einbau_Fliesen_Rechteck/17.05.4

Otros manuales para 2x3 760023

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bañera de DURAVIT

DURAVIT

DURAVIT Happy D.2 7 0316 Series Manual de usuario

DURAVIT

DURAVIT Zencha Manual de usuario

DURAVIT

DURAVIT Happy D.2 360319 Manual de usuario

DURAVIT

DURAVIT Jet Project Manual de usuario

DURAVIT

DURAVIT Bento Starck Box 700517 90 Series Manual de usuario

DURAVIT

DURAVIT Cape Cod 7 0362 Series Manual de usuario

DURAVIT

DURAVIT Luv 700434 Series Manual de usuario

DURAVIT

DURAVIT Cape Cod 700330 Series Manual de usuario

DURAVIT

DURAVIT Cape Cod 70362 Series Manual de usuario

DURAVIT

DURAVIT Blue Moon 700143 Manual de usuario

DURAVIT

DURAVIT Happy D.2 700316 Manual de usuario

DURAVIT

DURAVIT Architec 700353 90 Series Manual de usuario

DURAVIT

DURAVIT Paiova 5 Manual de usuario

DURAVIT

DURAVIT Vero Air 700418 Manual de usuario

DURAVIT

DURAVIT Darling New 700246 Manual de usuario

DURAVIT

DURAVIT Cape Cod 700362 Manual de usuario

DURAVIT

DURAVIT Happy D.2 760319 Manual de usuario

DURAVIT

DURAVIT Daro 700027 90 Manual de usuario

DURAVIT

DURAVIT D-Code 700065 Manual de usuario

DURAVIT

DURAVIT Blue Moon Manual de usuario

DURAVIT

DURAVIT Combi-System L Manual de usuario

DURAVIT

DURAVIT D-Code 26020758 Manual de usuario

DURAVIT

DURAVIT Cape Cod Manual de usuario

DURAVIT

DURAVIT Cape Cod 700362 90 Series Manual de usuario

Manuales populares de Bañera de otras marcas

Agua

Agua BARTOLI-66 Manual de usuario

PAA

PAA PRELUDE Manual de usuario

BETTE

BETTE SILHOUETTE Manual de usuario

Kohler

Kohler K-820-GC Guía de inicio rápido

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manual de usuario

Oliveri

Oliveri Naples Manual de usuario

Lyons

Lyons Elite ETLxx663219 Series Manual de usuario

Woodbridge

Woodbridge BJ500 Instrucciones de montaje

Whirlpool

Whirlpool Ariel ARL-702 Manual de usuario

TEIKO

TEIKO EXCELLENT DUO Manual de usuario

American Standard

American Standard Colony 5-1/2' x 32" Manual de usuario

American Standard

American Standard 3052OD.X0X Guía de inicio rápido

Kohler

Kohler K-1111-H2 Guía de inicio rápido

agape

agape MARSIGLIA AVAS1075 Manual de usuario

Kohler

Kohler K-1151 Instrucciones de montaje

Kohler

Kohler K-1158 Guía de inicio rápido

Kohler

Kohler K-1244 Instrucciones de montaje

Kallista

Kallista P50045-G5 Instrucciones de montaje
