D-Code

Montageanleitung Whirlwanne mit Wannenverkleidung (Nische, Ecke, Vorwand)

Mounting instructions Whirltub with panel (niche, corner, back-to-wall)

Notice de montage Baignoire balnéo avec habillage (niche, coin, contre-cloison)

Montagehandleiding Whirlbad met badpanelen (nis, hoek, voorwand)

Instrucciones de montaje Bañera de hidromasaje con faldón (entre 3 paredes, esquina, antepared)

Istruzioni di montaggio Vasca idromassaggio con pannello di rivestimento (in nicchia, angolare, da

appoggio a parete)

Instruções de montagem Banheira de hidromassagem com revestimento da banheira (entre 3 pare-

des, de canto, de parede)

Monteringsvejledning Spa-badekar med panel (niche, hjørne, back-to-wall)

Asennusohje Poreamme etulevyllä (kolo, nurkka, suoraa seinää vasten)

Monteringsanvisning Whirlkar med badekarpanel (nisje, hjørne, back-to-wall)

Monteringsanvisning Bubbelbadkar med badkarspanel (nisch, hörn, baksida mot vägg)

Paigaldusjuhend Mullivann, mille ümbrus kaetakse kattematerjaliga (nišš, nurk, seina ette

paigaldus)

Instrukcja montażu Wanna z hydromasażem i obudową (wnękowa, narożna, przyścienna)

Инструкция по монтажу Гидромассажная ванна с боковыми панелями (в нише, угловая, у стены)

Montážní návod Vířivá vana s panelem vany (nika, do rohu, předstěnová verze)

Návod na montáž Vírivá vaňa s obkladom (nika, roh, predná stena)

Szerelési útmutató Whirl kád fürdőkád burkolattal (fülke, sarok, fal előtt álló változat)

Upute za montažu Hidromasažna kada s oblogom (niša, kut, prednja stjenka)

Instrucţiuni de montaj Cadă jacuzzi cu mască (nişă, colţ, pe perete)

Navodila za montažo Masažna kad z oblogo kadi (niša, kotna, predstena)

Ръководство за монтаж Хидромасажна вана за баня с oблицовка (вградена в ниша, в ъгъл, зад

частична стена)

Montāžas instrukcija Virpuļvanna ar apšuvuma paneļiem (niša, stūris, sienas variants)

Montavimo instrukcija Sūkurinė vonia su sienelėmis (statyti įnišą, kampą, prie sienos)

Montaj kılavuzu Panelli masajlı küvet (ön panel, köşe, duvara tam dayalı)

安装说明书带浴缸面板的按摩浴缸（小房间、角落、壁面）

설치 설명서 월풀 욕조 및 패널(벽감, 코너, 벽면)

設置説明書バスタブパネル付きジェットバス (3 方向壁タイプ、コーナー、壁面)

Leben im Bad

Living bathrooms

D-Code

# X

# X

# X

# X

# X

# X

# X

2WH_M_D-Code_Panel_Magnets/16.04.2

WH_M_D-Code_Panel_Magnets/16.04.2. 3

en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Wichtige Hinweise Elektroinstallation 4

Important information Electrical installation 6

Remarques importantes Installation électrique 8

Belangrijke aanwijzingen Elektrische installatie 10

Información importante Instalación eléctrica 12

Indicazioni importanti Installazione elettrica 14

Indicações importantes Instalação eléctrica 16

Vigtige henvisninger Elinstallation 18

Tärkeä ohje Sähköasennus 20

Viktig informasjon Elektroinstallasjon 22

Viktig information Elinstallation 24

Olulised nõuanded Elektripaigaldus 26

Ważne informacje Instalacja elektryczna 28

Важные замечания Монтаж электропроводки 30

Důležité pokyny Elektroinstalace 32

Dôležité upozornenia Elektroinštalácia 34

Fontos tudnivalók Elektromos telepítési munkák 36

Važne napomene Elektroinstalacija 38

Indicaţii importante Instalarea electrică 40

Pomembni napotki Električna inštalacija 42

Важни указания Електроинсталация 44

Svarīgi norādījumi Elektroinstalācija 46

Svarbūs nurodymai Elektros instaliacija 48

Önemli bilgiler Elektrik tesisatı 50

重要说明电气安装 52

주의 사항 전기장치 설치 54

重要注意事項電気設備 56

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,

Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 60

Wichtige Hinweise

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit

Whirlwanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

HINWEIS! Zur Vermeidung von Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Bedieneinheit

(Anzahl richtet sich nach dem Whirlsystem)

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete

Sanitärinstallateure montiert werden. Die

Elektroinstallation darf nur von ausgebildeten

Elektroinstallateuren durchgeführt werden.

HINWEIS!

Installationsvorschriften örtlicher

Versorgungsunternehmen sowie länderspezfische

Normen sind uneingeschränkt einzuhalten.

Sicherheitshinweise

GEFAHR! Lebensgefahr durch Stromschlag.

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.duravit.com zum

Download bereit.

Whirlsystem prüfen (Grafik 20)

> Whirlsystem 10 Minuten anschalten:

bei Kreisläufen mit Intensitätsstufen diese

einmal komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

4WH_M_D-Code_Panel_Magnets/16.04.2

600

2250*

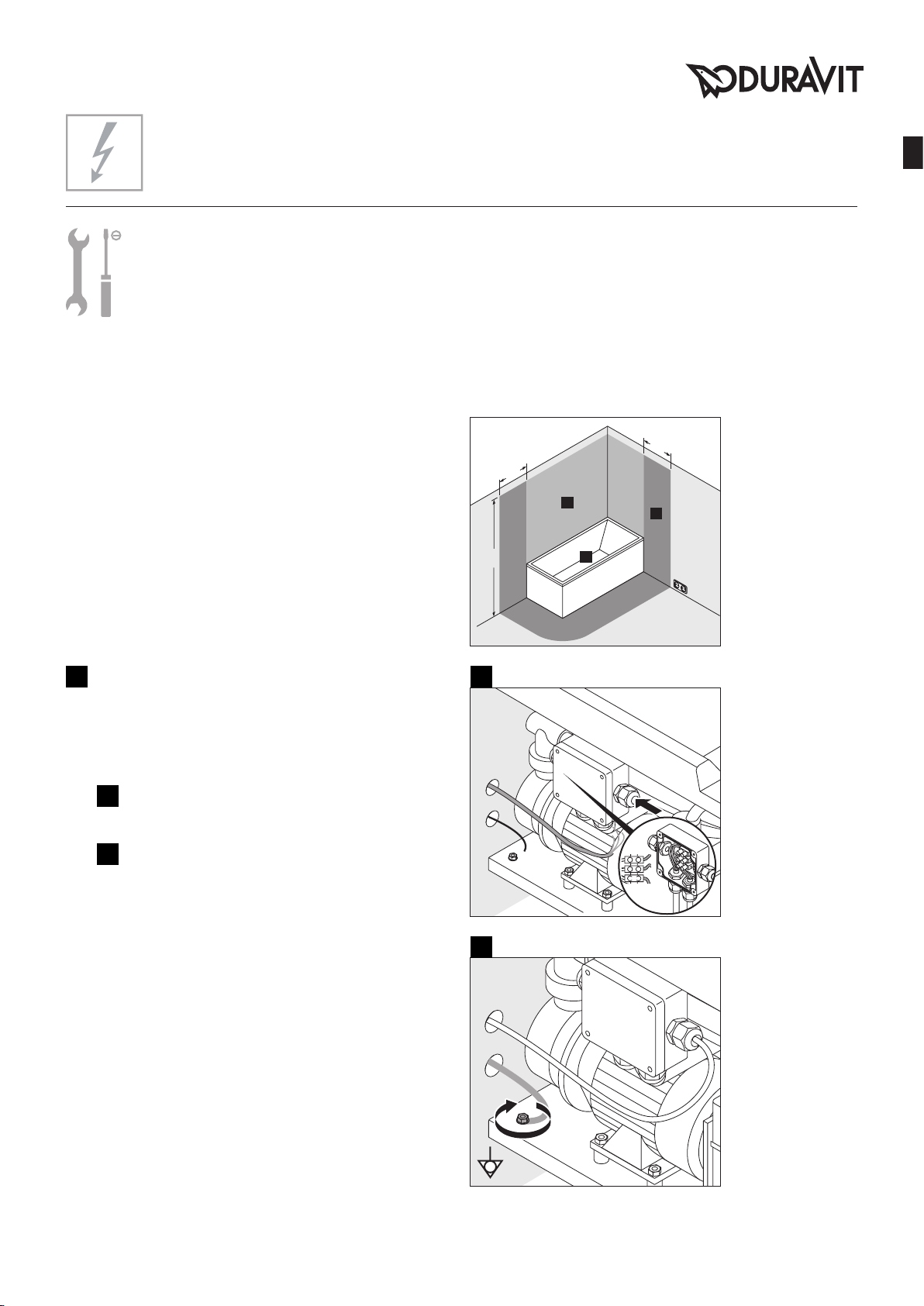

Elektroinstallation

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Schutzzonen nach DIN VDE 0100-701

7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC

7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Stromversorgung

Absicherung

RCD

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

• separate Absicherung und Fehlerstrom-

Schutzeinrichtung (RCD) vorschalten

• allpolig trennenden Hauptschalter außerhalb der

vorgegebener Schutzzonen (0 - 2) vorschalten

• Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

• Leitung 3 000 mm herausschauen lassen

Whirlwanne anschließen (Grafik 16)

HINWEIS! Funktionsstörungen vermeiden!

• Leitungen nicht mit Kabelbindern zusammenbinden.

• Zuleitung nicht parallel zu Steuerleitungen verlegen.

Zuleitung an Netzanschlussdose anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

WH_M_D-Code_Panel_Magnets/16.04.2. 5

Important information

About the mounting instructions

These mounting instructions comes as part of the Duravit

whirltub and should be read carefully prior to

installation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or

serious injuries

ADVICE! For avoiding property damage

Link to the Electrical Installation section

Link to installation information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and tightness

Indication of the temperature

Control unit

(Number depends on the whirl system)

Target group and qualification

The whirltub must only be installed by trained plumbing

engineers. The electrical installation may only be carried

out by qualified electricians.

NOTE!

Local installation regulations and any country-specific

standards must be observed at all times.

Safety information

DANGER! Risk of fatal electric shock.

> Do NOT remove any whirltub components.

Installation information

Please read pre-installation datasheets prior to the

installation. These are available to download on the

Internet at www.duravit.com.

Checking the whirl system (Diagram 20)

> Switch on the whirl system for 10 minutes:

Run this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the bathtub and wait 10

minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

6WH_M_D-Code_Panel_Magnets/16.04.2

600

2250*

Electrical installation

* or the height of

the highest shower

head / water outlet

that is permanently

installed; depending

on which is higher

Safety areas in accordance with DIN VDE 0100-701

7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC

7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Power supply

Fuse protection

RCD

Pre-installation

> Installing a permanent power supply line:

• Pre-connect a separate fuse and residual

current operating device (RCD)

• Pre-connect an all-pole separating main switch

outside the prescribed safety areas (0 - 2)

• Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

• Allow the cable to protrude by 3,000 mm

Connecting the whirltub (Diagram 16)

NOTE! Avoiding any malfunctions!

• Do not fasten the cables together with cable ties.

• Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply

socket.

Connect the potential equalisation cable to the

whirltub.

WH_M_D-Code_Panel_Magnets/16.04.2. 7

Remarques importantes

Concernant la notice de montage

Cette notice de montage fait partie intégrante de la

baignoire balnéo Duravit et doit être lue avec attention

avant d'effectuer le montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers

mortels, blessures graves

REMARQUE! Pour évider les dégâts matériels

Référence au chapitre Installation électrique

Référence à la consigne de montage dans ce

chapitre

Invitation à vérifier (p. ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Unité de commande

(quantité en fonction du système balnéo)

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

REMARQUE!

L'installation doit obligatoirement être réalisée selon les

consignes d'installation des fournisseurs locaux ainsi que

les normes spécifiques aux pays.

Consignes de sécurité

DANGER! Danger de mort par choc électrique.

> NE PAS démonter les composants de la baignoire

balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.duravit.com.

Vérifier le système balnéo (graphique 20)

> Mettre le système balnéo en marche pendant 10

minutes :

avec les circuits avec niveaux d'intensité,

effectuer un premier cycle complet.

> Laisser couler l'eau dans la baignoire, attendre

10 minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

8WH_M_D-Code_Panel_Magnets/16.04.2

600

2250*

Installation électrique

* ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est plus

élevé

Zones de protection selon DIN VDE 0100-701

7xxxxx xx x xx xxx0 : 50 Hz, 220 - 240 VCA

7xxxxx xx x xx xxx6 : 60 Hz, 220 - 240 VCA

= 16 A

ΔN

≤ 30 mA

Alimentation électrique

Protection

RCD

Préinstallation

> Poser un câble fixe pour l'alimentation électrique :

• poser en amont un fusible séparé et un disjoncteur

de protection de courant de fuite (RCD)

• poser en amont un interrupteur principal à coupure

sur tous les pôles, en dehors des zones de protection

prescrites (0-2)

• Le câble doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation :

• Le câble doit dépasser de 3000 mm

Raccorder la baignoire balnéo (graphique 16)

REMARQUE! Eviter les dysfonctionnements !

• Ne pas relier les câbles à l'aide de serre-câbles.

• Le câble d'alimentation ne doit pas être posé pa-

rallèlement aux câbles de commande.

Raccorder le câble d'alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle

à la baignoire balnéo.

WH_M_D-Code_Panel_Magnets/16.04.2. 9

Belangrijke aanwijzingen

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van het

whirlbad en moet vóór de montage zorgvuldig worden

doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR! Bij hoog risico, dodelijk gevaar,

zware verwondingen

AANWIJZING! Ter voorkoming van materiële schade

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montageaanwijzing in dit

hoofdstuk

Visuele controle noodzakelijk (bijv. i.v.m.

krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet een dichtheidscontrole worden

uitgevoerd

Temperatuurweergave

Bedieningseenheid

(aantal afhankelijk van het whirlsysteem)

Doelgroep en kwalificatie

Het whirlbad mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door elektriciens worden

uitgevoerd.

AANWIJZING!

De installatievoorschriften van de lokale nutsbedrijven

alsmede de voor het betreffende land geldende normen

moeten volledig in acht worden genomen.

Veiligheidsinstructies

GEVAAR! Levensgevaar door elektrische schokken.

> Componenten van het whirlbad NIET demonteren.

Montageaanwijzingen

Voor de montage op de gegevensbladen letten. Deze kunt

u op internet downloaden van www.duravit.com.

Whirlsysteem controleren (afb. 20)

> Whirlsysteem 10 minuten inschakelen:

bij cycli met intensiteitsniveaus deze eenmaal

volledig doorlopen.

> Water in het bad laten staan, 10 minuten

wachten.

> Dichtheid controleren.

> Als aanpassingen nodig zijn, de controle

herhalen.

10 WH_M_D-Code_Panel_Magnets/16.04.2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bañera de DURAVIT

DURAVIT

DURAVIT Happy D. 700020 Manual de usuario

DURAVIT

DURAVIT 2x3 760023 Manual de usuario

DURAVIT

DURAVIT D-Code 70095 Series Manual de usuario

DURAVIT

DURAVIT XViu 700444000B20000 Manual de usuario

DURAVIT

DURAVIT Paiova 5 Manual de usuario

DURAVIT

DURAVIT Blue Moon 760143 Manual de usuario

DURAVIT

DURAVIT Bento Starck Box 700517 90 Series Manual de usuario

DURAVIT

DURAVIT D-Code 760137000JP1000 Manual de usuario

DURAVIT

DURAVIT Shower + Bath 700403 00 0 00 0000 Manual de usuario

DURAVIT

DURAVIT Paiova 760264 Manual de usuario

DURAVIT

DURAVIT Zencha Manual de usuario

DURAVIT

DURAVIT Soleil by Stack 760503 Manual de usuario

DURAVIT

DURAVIT D-Code 700095 Manual de usuario

DURAVIT

DURAVIT Happy D.2 700318 Manual de usuario

DURAVIT

DURAVIT Vero Air 700418 Manual de usuario

DURAVIT

DURAVIT Combi L Darling New 710238 Guía del usuario

DURAVIT

DURAVIT Vero Air 760418 Manual de usuario

DURAVIT

DURAVIT Blue Moon 760143 Manual de usuario

DURAVIT

DURAVIT D-Code 700095 Manual de usuario

DURAVIT

DURAVIT D-Code 700065 Manual de usuario

DURAVIT

DURAVIT 700330 Manual de usuario

DURAVIT

DURAVIT Cape Cod Manual de usuario

DURAVIT

DURAVIT Happy D.2 700316 Manual de usuario

DURAVIT

DURAVIT Happy D.2 7 0316 Series Manual de usuario

Manuales populares de Bañera de otras marcas

Agua

Agua BARTOLI-66 Manual de usuario

PAA

PAA PRELUDE Manual de usuario

BETTE

BETTE SILHOUETTE Manual de usuario

Kohler

Kohler K-820-GC Guía de inicio rápido

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manual de usuario

Oliveri

Oliveri Naples Manual de usuario

Lyons

Lyons Elite ETLxx663219 Series Manual de usuario

Woodbridge

Woodbridge BJ500 Instrucciones de montaje

Whirlpool

Whirlpool Ariel ARL-702 Manual de usuario

TEIKO

TEIKO EXCELLENT DUO Manual de usuario

American Standard

American Standard Colony 5-1/2' x 32" Manual de usuario

American Standard

American Standard 3052OD.X0X Guía de inicio rápido

Kohler

Kohler K-1111-H2 Guía de inicio rápido

agape

agape MARSIGLIA AVAS1075 Manual de usuario

Kohler

Kohler K-1151 Instrucciones de montaje

Kohler

Kohler K-1158 Guía de inicio rápido

Kohler

Kohler K-1244 Instrucciones de montaje

Kallista

Kallista P50045-G5 Instrucciones de montaje
