DURAVIT Cape Cod 70362 Series Manual de usuario

Leben im Bad

Living bathrooms

Montageanleitung Whirlwanne aus DuraSolid, Ecke, Vorwand

Mounting instructions Whirltub made of DuraSolid, corner, back-to-wall

Notice de montage Baignoire balnéo en DuraSolid, angle, contre-cloison

Montagehandleiding Whirlbad van DuraSolid, hoek, back-to-wall

Instrucciones de montaje Bañera de hidromasaje de DuraSolid, esquina, antepared

Istruzioni di montaggio Vasca idromassaggio in DuraSolid, angolare, da appoggio a parete

Instruções de montagem Banheira de hidromassagem de DuraSolid, de canto, de parede

Monteringsvejledning Spabad af DuraSolid, hjørne, forvæg

Asennusohje Poreamme DuraSolidia, nurkka, suoraa seinää vasten

Monteringsanvisning Spakar av DuraSolid, hjørne, frontvegg

Monteringsanvisning Bubbelbadkar i DuraSolid, hörn, baksida mot vägg

Paigaldusjuhend DuraSolidist mullivann, nurk, eessein

Instrukcja montażu Wanna z hydromasażem z DuraSolid, narożna, przyścienna

      DuraSolid, ,  

Montážní návod Vířivá vana z DuraSolidu, do rohu, předstěnová verze

Návod na montáž Vírivá vaňa z materiálu DuraSolid, roh, predná stena

Szerelési útmutató DuraSolid Whirl kád, sarok, fal előtt álló változat

Upute za montažu Hidromasažna kada od DuraSolida, kut, prednja stijenka

Instrucţiuni de instalare Cadă jacuzzi din DuraSolid, colţ, pe perete

Navodila za montažo Masažna kad iz materiala DuraSolid, vogal, predstena

      DuraSolid, ,  

Montāžas instrukcija Virpuļvanna no DuraSolid, stūris, sienas variants

Montavimo instrukcija Sūkurinė vonia iš DuraSolid, statoma į kampą, viena puse prie sienos

Montaj kılavuzu DuraSolid Masajlı küvet, köşe, ön panel

ᅝ㺙䇈ᯢ DuraSolidᣝᨽ⍈㔌ǃ㾦㨑ᓣǃ䴴๭ᓣ

꫙렍꫙ꐺ꫑ DuraSolid녡덽넍낉븵끊눥뤉骽꙲ꐩ

♥ቭⅧሴ崻㢝㦇 DuraSolidንኄአእክኖᇬነዙኧዙᇬኲዊዐእኮኪወ

DuraSolid

2WH_M_DuraSolid_corner_b2w/17.05.6

Cape Cod

# X

# X

# X

DuraSquare

# X

# X

# X

Luv

# X

# X

# X

WH_M_DuraSolid_corner_b2w/17.05.6 3

en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Wichtige Hinweise Elektroinstallation 4

Important information Electrical installation 6

Remarques importantes Installation électrique 8

Belangrijke aanwijzingen Elektrische installatie 10

Información importante Instalación eléctrica 12

Indicazioni importanti Installazione elettrica 14

Indicações importantes Instalação eléctrica 16

Vigtige henvisninger Elinstallation 18

Tärkeä ohje Sähköasennus 20

Viktig informasjon Elektroinstallasjon 22

Viktig information Elinstallation 24

Olulised nõuanded Elektripaigaldus 26

Ważne informacje Instalacja elektryczna 28

    30

Důležité pokyny Elektroinstalace 32

Dôležité upozornenia Elektroinštalácia 34

Fontos tudnivalók Elektromos telepítési munkák 36

Važne napomene Elektroinstalacija 38

Indicaţii importante Instalarea electrică 40

Pomembni napotki Električna inštalacija 42

   44

Svarīgi norādījumi Elektroinstalācija 46

Svarbūs nurodymai Elektros instaliacija 48

Önemli bilgiler Elektrik tesisatı 50

䞡㽕䇈ᯢ ⬉⇨ᅝ㺙 52

늱넍ꩡ뼢 놹韥녚렍꫙렍 54

摜尐㽷㎞ℚ檔榊㺦岼⌨ 56

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,

, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, , Montāža, Montavimas, Montaj,ᅝ㺙,꫙렍,岼函,60

Wichtige Hinweise

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit Whirl-

wanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR Beschreibt eine gefährliche Situation,

welche zu Tod oder bleibenden

Schäden führen wird, wenn sie nicht

vermieden wird.

ACHTUNG Beschreibt Schäden, welche nicht die

Person betreffen.

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete

Sanitärinstallateure montiert werden. Die

Elektroinstallation darf nur von ausgebildeten

Elektroinstallateuren durchgeführt werden.

ACHTUNG Risiko von Produkt- und/oder

Sachschäden!

> Installationsvorschriften örtlicher Versorgungs-

unternehmen sowie länderspezifische Normen

uneingeschränkt einhalten.

Sicherheitshinweise

GEFAHR

Lebensgefahr durch Stromschlag!

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.pro.duravit.com zum

Download bereit.

Whirlsystem prüfen (Grafik 19)

> Whirlsystem 10 Minuten anschalten:

bei Kreisläufen mit Intensitätsstufen diese

einmal komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

Essigsäurefreies Silikon verwenden (Grafik 24)

>Silikon auf Alkoxybasis verwenden.

4WH_M_DuraSolid_corner_b2w/17.05.6

WH_M_DuraSolid_corner_b2w/17.05.6 5

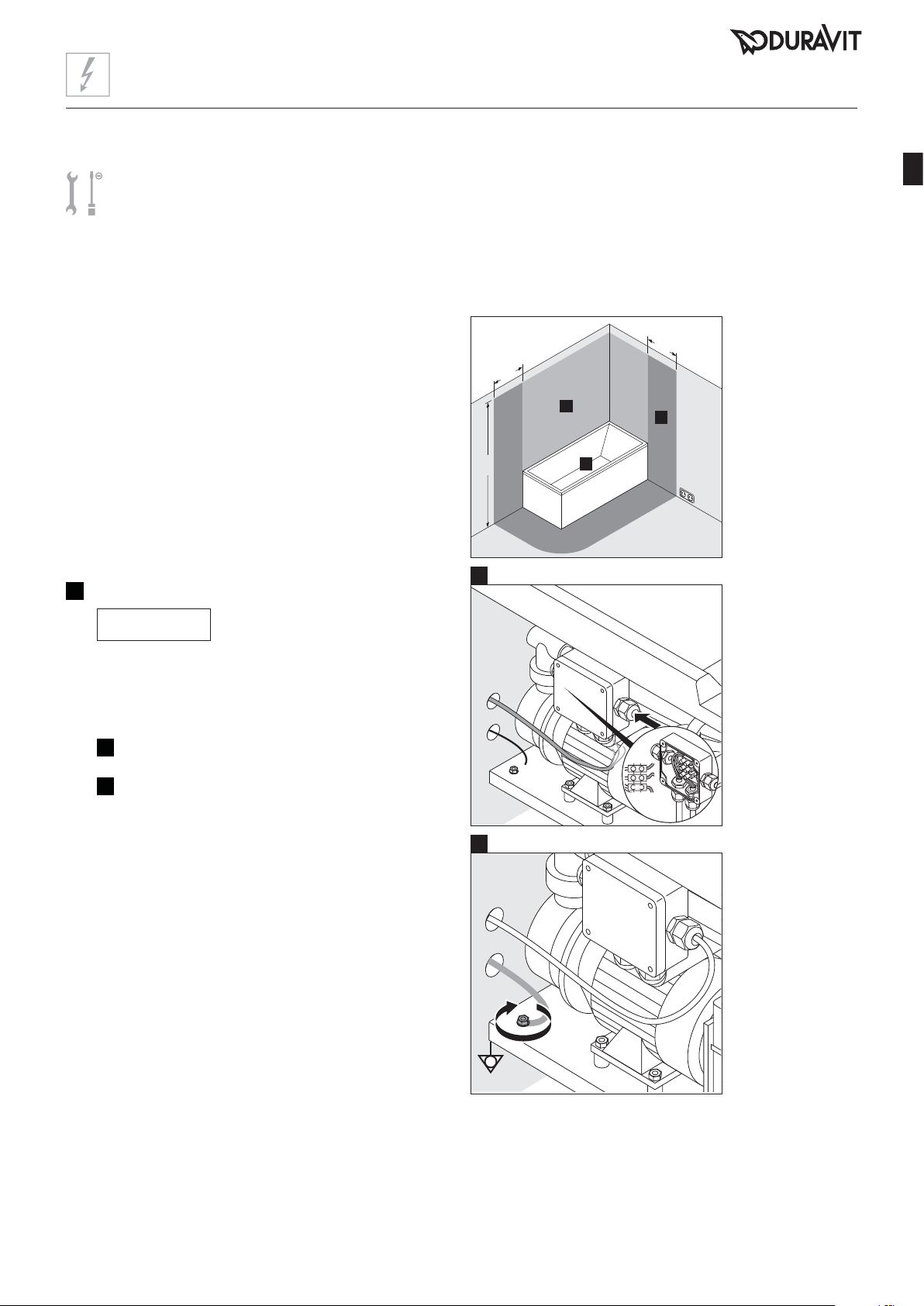

Elektroinstallation

Whirlwanne anschließen (Grafik 14)

ACHTUNG Funktionsstörungen durch

falsche Montage!

> Leitungen nicht mit Kabelbindern

zusammenbinden.

> Zuleitung nicht parallel zu Steuerleitungen

verlegen.

Zuleitung an Netzanschlussdose anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

λϡ separate Absicherung und Fehlerstrom-

Schutzeinrichtung (RCD) vorschalten

λϡ allpolig trennenden Hauptschalter außerhalb der

vorgegebener Schutzzonen (0 - 2) vorschalten

λϡ Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

λϡ Leitung 3 000 mm herausschauen lassen

Schutzzonen nach DIN VDE 0100-701

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

I∆N ≤ 30 mA

Stromversorgung

Absicherung

RCD

Important information

Mounting instructions information

These mounting instructions come as part of the Duravit

whirltub and should be read carefully prior to installation.

Explanation of the key words and symbols

DANGER Indicates a hazardous situation which,

if not avoided, will result in death or

serious injury.

NOTICE Is used to address practices not related

to physical injury.

Link to the Electrical installation section

Link to the mounting information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and leak-tightness

Indication of the temperature

Target readership and qualifications

The whirltub must only be installed by trained plumbing

engineers. The electrical installation should only be carried

out by qualified electricians.

NOTICE Risk of product and/or property

damage!

> Observe the local installation regulations and any

country-specific standards at all times.

Safety instructions

DANGER

Risk of fatal electric shock!

> Do NOT remove any whirltub components.

Mounting instructions

Please read pre-installation information sheets prior to

the installation. These are available to download on the

Internet at www.pro.duravit.com.

Checking the whirl system (Diagram 19)

> Switch on the whirl system for 10 minutes:

run this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the whirltub and wait

10 minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

Using silicone without acetic acid (Diagram 24)

> Use alkoxy-based silicone.

6WH_M_DuraSolid_corner_b2w/17.05.6

WH_M_DuraSolid_corner_b2w/17.05.6 7

Electrical installation

Connecting the whirltub (Diagram 14)

NOTICE Malfunctions due to incorrect

installation!

> Do not fasten the cables together with cable ties.

> Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply socket.

Connect the potential equalisation cable to the

whirltub.

* or the height

of the highest

shower head /

water outlet that

is permanently

installed,

depending on

which is higher

Pre-Installation

> Installing a permanent power supply line:

λϡ Install separate circuit breaker and residual-current

circuit breaker (RCCB) upstream

λϡ Connect all pole disconnector mains switch upstream

located outside specified protection zones (0 - 2)

λϡ Leave 3000 mm of feed cable exposed

> Laying an equipotential bonding cable:

λϡ Leave 3000 mm of cable exposed

Safety areas in accordance with DIN VDE 0100-701

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

I∆N ≤ 30 mA

Power supply

Circuit breaker

RCCB

Remarques importantes

Concernant la notice de montage

Cette notice de montage fait partie intégrante de la

baignoire balnéo Duravit et doit être lue avec attention

avant d'effectuer le montage.

Explication des avertissements et symboles

DANGER Décrit une situation dangereuse

pouvant entraîner la mort ou des

dommages irréversibles si elle n'est

pas évitée.

AVIS Décrit des dommages qui ne

concernent pas la personne.

Référence au chapitre Installation électrique

Voir la consigne de montage dans ce chapitre

Invitation à vérifier (p. ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

AVIS Risque de dommages sur le produit

et/ou de dommages matériels!

> Les prescriptions d'installation des entreprises de

fournitures locales et les normes nationales doivent

impérativement être appliquées.

Instructions de sécurité

DANGER

Danger de mort par électrocution!

> NE PAS démonter les composants de la baignoire

balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.pro.duravit.com.

Vérifier le système balnéo (graphique 19)

> Mettre le système balnéo en marche pendant

10 minutes : pour les circuits avec niveaux

d'intensité, ceux-ci doivent tous être exécutés.

> Laisser couler l'eau dans la baignoire, attendre

10 minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

Utiliser du silicone exempt d’acide

acétique(graphique 24)

> Utiliser du silicone à base d'alkoxy.

8WH_M_DuraSolid_corner_b2w/17.05.6

WH_M_DuraSolid_corner_b2w/17.05.6 9

Installation électrique

Raccorder la baignoire balnéo (graphique 14)

AVIS Défauts de fonctionnement dus à

un montage incorrect!

> Ne pas relier les câbles à l'aide de serre-câbles.

> Le câble d'alimentation ne doit pas être posé

parallèlement aux câbles de commande.

Raccorder le câble d'alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle à

la baignoire balnéo.

* ou la hauteur de

la tête de douche

/ sortie d'eau la

plus élevée ; en

fonction de ce qui

est plus élevé

Pré-installation

> Poser un câble fixe pour l'alimentation électrique :

λϡ Prévoir en amont un fusible dédié et un disjoncteur

différentiel séparé (RCD)

λϡ Prévoir en dehors des zones de protection indiquées

(0 - 2) un interrupteur principal en amont qui coupe

l'alimentation de tous les pôles.

λϡ Faire dépasser la ligne d'arrivée sur 3000 m

> Poser une ligne pour la liaison équipotentielle:

λϡ Faire dépasser la ligne sur 3000 m

Zones de protection selon DIN VDE 0100-701

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA

IN= 16 A

I∆N ≤ 30 mA

Alimentation électrique

Fusible

RCD

Belangrijke aanwijzingen

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van het

Duravit-whirlbad en moet vóór de montage zorgvuldig

worden doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR Beschrijft een gevaarlijke situatie die

tot de dood of blijvende schade zal

leiden als deze niet wordt voorkomen.

LET OP Beschrijft schade die geen betrekking

heeft op personen.

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montage-aanwijzing in dit

hoofdstuk

Visuele controle vereist (bijv. naar krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet op dichtheid worden gecontroleerd

Temperatuurweergave

Doelgroep en kwalificatie

Het whirlbad mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door een erkend elektricien

worden uitgevoerd.

LET OP Risico op schade aan het product en/

of materiële schade!

> Neem de installatievoorschriften van de lokale

nutsbedrijven alsmede de voor het betreffende land

geldende normen volledig in acht.

Veiligheidsvoorschriften

GEVAAR

Levensgevaar door elektrische schok!

> Demonteer de componenten van het whirlbad NIET.

Montage-instructies

Neem vóór de montage de voorinstallatiegegevensbladen

in acht. Deze kunnen worden gedownload op

www.pro.duravit.com.

Whirlsysteem controleren (afb. 19)

> Schakel het whirlsysteem 10 minuten in: laat bij

cycli met intensiteitsniveaus deze een keer volledig

doorlopen.

> Laat het water in het bad staan en wacht

10 minuten.

> Controleer de dichtheid.

> Zijn er aanpassingen nodig, herhaal de controle

dan.

Azijnzuur-vrij silicone gebruiken (afb. 24)

> Gebruik silicone op alkoxybasis.

10 WH_M_DuraSolid_corner_b2w/17.05.6

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bañera de DURAVIT

DURAVIT

DURAVIT XViu Manual de usuario

DURAVIT

DURAVIT Zencha Manual de usuario

DURAVIT

DURAVIT Happy D 710178 Guía del usuario

DURAVIT

DURAVIT Jet Project Manual de usuario

DURAVIT

DURAVIT Blue Moon 710143 Guía del usuario

DURAVIT

DURAVIT Vero Air 700418 Manual de usuario

DURAVIT

DURAVIT Cape Cod 700330 90 Series Manual de usuario

DURAVIT

DURAVIT DuraSquare Manual de usuario

DURAVIT

DURAVIT 2nd floor 7X0079 Manual de usuario

DURAVIT

DURAVIT 700330 Manual de usuario

DURAVIT

DURAVIT Combi-System L Manual de usuario

DURAVIT

DURAVIT Paiova 760264 Manual de usuario

DURAVIT

DURAVIT D-Code 700095 Manual de usuario

DURAVIT

DURAVIT Soleil by Stack 760503 Manual de usuario

DURAVIT

DURAVIT 2x3 760023 Manual de usuario

DURAVIT

DURAVIT Architec 700353 Manual de usuario

DURAVIT

DURAVIT Cape Cod 700330 Series Manual de usuario

DURAVIT

DURAVIT Nahho 760285 Manual de usuario

DURAVIT

DURAVIT 700023 Manual de usuario

DURAVIT

DURAVIT D-Code 760137000JP1000 Manual de usuario

DURAVIT

DURAVIT Blue Moon 760402 Manual de usuario

DURAVIT

DURAVIT D-Code 740095 Guía del usuario

DURAVIT

DURAVIT Architec 700353 Manual de usuario

DURAVIT

DURAVIT D-Code 70095 Series Manual de usuario

Manuales populares de Bañera de otras marcas

Agua

Agua BARTOLI-66 Manual de usuario

PAA

PAA PRELUDE Manual de usuario

BETTE

BETTE SILHOUETTE Manual de usuario

Kohler

Kohler K-820-GC Guía de inicio rápido

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manual de usuario

Oliveri

Oliveri Naples Manual de usuario

Lyons

Lyons Elite ETLxx663219 Series Manual de usuario

Woodbridge

Woodbridge BJ500 Instrucciones de montaje

Whirlpool

Whirlpool Ariel ARL-702 Manual de usuario

TEIKO

TEIKO EXCELLENT DUO Manual de usuario

American Standard

American Standard Colony 5-1/2' x 32" Manual de usuario

American Standard

American Standard 3052OD.X0X Guía de inicio rápido

Kohler

Kohler K-1111-H2 Guía de inicio rápido

agape

agape MARSIGLIA AVAS1075 Manual de usuario

Kohler

Kohler K-1151 Instrucciones de montaje

Kohler

Kohler K-1158 Guía de inicio rápido

Kohler

Kohler K-1244 Instrucciones de montaje

Kallista

Kallista P50045-G5 Instrucciones de montaje
