Kohler K-820-GC Guía de inicio rápido

Roughing-In Guide

Bath with Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-820-GC

Product Information

Applicable product:

Bath with airjets and chromatherapy K-820-GC

Fixture*:

Bathing well:

Basin area,

bottom 62-1/2″(158.8 cm) x 24-3/4″(62.9 cm)

Basin area, top 49″(124.5 cm) x 22″(55.9 cm)

Weight 400 lbs (181.4 kg)

To overﬂow:

Water depth 19″(48.3 cm)

Capacity 75 gal (284 L)

* Approximate measurements for comparison only.

Drop-in

cut-out 66-1/2″(168.9 cm) x 31″(78.7 cm)

Blower

motor: kW V Hz A

300 220-240 50/60 3

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Blower motor/control: 220-240 V, 15 A, 50/60 Hz

Notes

Install this product according to the installation guide.

NOTICE: If the blower motor and check valve are relocated, two

access panels are required. Locate one access panel at the blower

motor/control location and the other at the control box. Locate the

blower motor and check valve together.

Floor support under bath must provide for a minimum of 78

lbs/square foot (386 kg/square meter) loading.

Splitting the deck/surround is recommended if installing into a

deck.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to ASME Standard A112.19.1/CSA B45.2. All

dimensions are nominal.

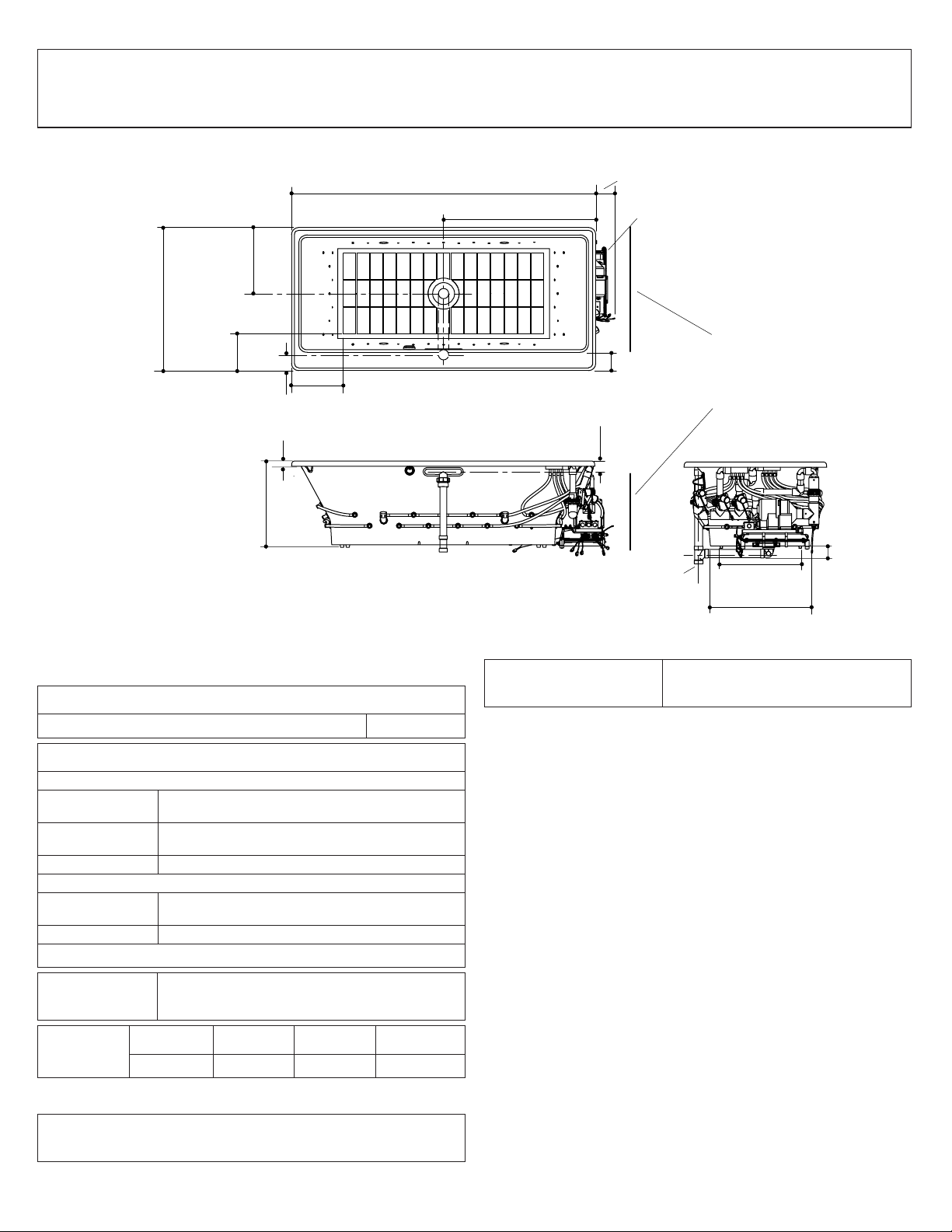

NOTE: Blower protrusion

beyond the rim.

Blower Motor/

Control Access

34" (86.4 cm) W x

15" (38.1 cm) H

2-1/2"

(6.4 cm)

66-15/16" (170 cm)

14-1/2"

(36.8 cm)

31-1/2"

(80 cm)

33-1/2" (85.1 cm)

1-3/16" (3 cm)

19-1/16"

(48.4 cm)

17-3/8"

(44.2 cm)

22-3/16" (56.4 cm)

4" (10.1 cm)

No change in measurements if connected

with drain illustrated. (K-7272)

1-1/2" PVC

2-1/2"

(6.4 cm)

(17.8 cm)

2-5/8" (6.7 cm) 10-1/8"

(25.8 cm)

2-7/16"

(6.2 cm)

1156011-1-A 2 Kohler Co.

Guide de raccordement

Baignoire á jets d’air

Information sur le produit

Produit applicable:

Baignoire à jets d’air et chromathérapie K-820-GC

Appareil sanitaire*:

Bassin de baignoire:

Espace du

bassin, base 62-1/2″(158,8 cm) x 24-3/4″(62,9 cm)

Espace du

bassin, dessus 49″(124,5 cm) x 22″(55,9 cm)

Poids 400 lb (181,4 kg)

Au trop-plein:

Profondeur

d’eau 19″(48,3 cm)

Capacité 75 gal (284 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 66-1/2″(168,9 cm) x 31″(78,7 cm)

Moteur-

souffleur: kW V Hz A

300 220-240 50/60 3

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI):

Moteur-

souffleur/contrôle: 220-240 V, 15 A, 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

AVIS: Si le moteur-souffleur et le clapet de non retour sont

repositionnés, deux panneaux d’accès sont requis. Placer un

panneau d’accès à l’emplacement du moteur-souffleur/contrôle et

l’autre panneau au niveau du boîtier de contrôle. Repositionner le

moteur-souffleur et la valve de non retour ensemble.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 78 lb/pied carré (386 kg/mètre carré).

La séparation du podium/pourtour est recommandée si

l’installation est effectuée sur un comptoir.

L’alimentation en eau chaude doit être d’une capacité de 70 % ou

plus. Les installations varient.

Les dimensions de la baignoire sont nominales et conformes aux

tolérances données par la norme ASME A112.19.1/CSA B45.2.

REMARQUE: Souffleur dépassant

au delà du rebord.

Moteur souffleur/

Contrôle d'accès

34" (86,4 cm) L x

15" (38,1 cm) H

2-1/2"

(6,4 cm)

66-15/16" (170 cm)

14-1/2"

(36,8 cm)

31-1/2"

(80 cm)

33-1/2" (85,1 cm)

1-3/16" (3 cm)

19-1/16"

(48,4 cm)

17-3/8"

(44,2 cm)

22-3/16" (56,4 cm)

4" (10,1 cm)

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-7272)

PVC de 1-1/2"

2-1/2"

(6,4 cm)

(17,8 cm)

2-5/8" (6,7 cm) 10-1/8"

(25,8 cm)

2-7/16"

(6,2 cm)

Kohler Co. 3 1156011-1-A

Diagrama de instalación

Bañera con jets de aire

Información sobre el producto

Producto correspondiente:

Bañera con jets de aire y cromoterapia K-820-GC

Producto*:

Área de la bañera:

Área del fondo 62-1/2″(158,8 cm) x 24-3/4″(62,9 cm)

Área superior 49″(124,5 cm) x 22″(55,9 cm)

Peso 400 lbs (181,4 kg)

Al rebosadero:

Profundidad

del agua 19″(48,3 cm)

Capacidad 75 gal (284 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura

sobreponer

66-1/2″(168,9 cm) x 31″(78,7 cm)

Motor

soplador: kW V Hz A

300 220-240 50/60 3

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Motor soplador/control: 220-240 V, 15 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

AVISO: Si cambia el lugar de instalación del motor soplador y la

válvula de retención, se requieren dos paneles de acceso. Ubique

un panel de acceso en el lugar de instalación del motor

soplador/control y el otro en la caja de control. Ubique juntos el

motor soplador y la válvula de retención.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 78 libras/pie cuadrado (386 kg/metro cuadrado).

Se recomienda dividir la cubierta/área circundante si se va a

instalar en una cubierta.

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma ASME A112.19.1/CSA B45.2.

Todas las dimensiones son nominales.

NOTA: El soplador sobresale

más allá del borde.

Acceso al motor

soplador/control

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto

2-1/2"

(6,4 cm)

66-15/16" (170 cm)

14-1/2"

(36,8 cm)

31-1/2"

(80 cm)

33-1/2" (85,1 cm)

1-3/16" (3 cm)

19-1/16"

(48,4 cm)

17-3/8"

(44,2 cm)

22-3/16" (56,4 cm)

4" (10,1 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7272)

PVC de 1-1/2"

2-1/2"

(6,4 cm)

(17,8 cm)

2-5/8" (6,7 cm) 10-1/8"

(25,8 cm)

2-7/16"

(6,2 cm)

Kohler Co. 4 1156011-1-A
