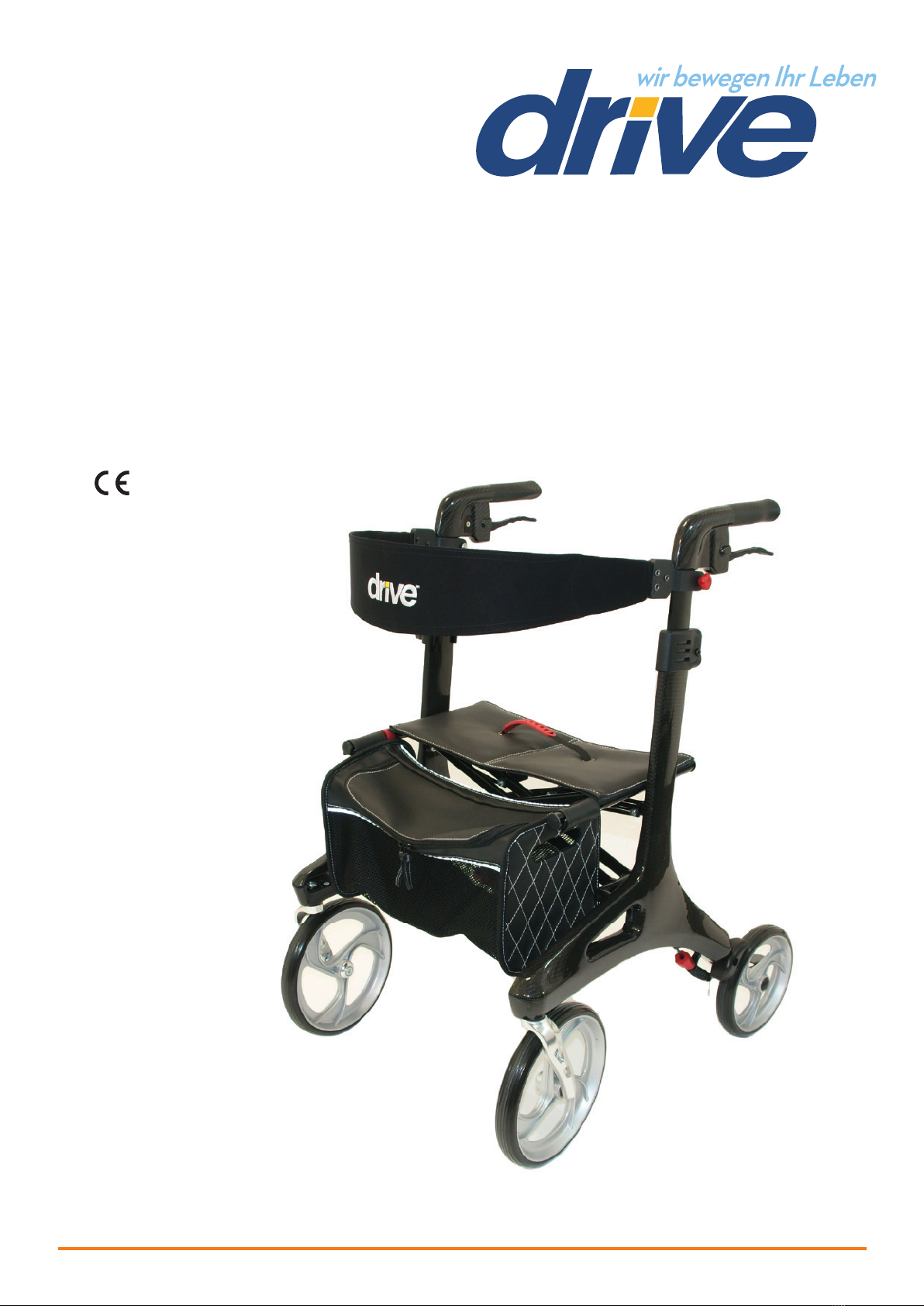

Drive Nitro Carbon Manual de usuario

Rollator

Nitro Carbon

REF.: 724 500 000

Gebrauchsanweisung – Operating instructions – Manuel d’utilisation – Gebruiksaanwijzing

1 Handgriff

2 Schiebegriff

3 Rückreflektor im Griff

4 Bremse

5 Rastknof für Schiebe-

griffe

6 Rückengurt

7 Sitz

8 Tasche

9 Vorderrad

10 Bremseinstell-

schraube

11 Hinterrad

1 Handgreep

2 Hoogteverstelling

3 Achterreflector in

greep

4 Rem

5 Vergrendelknop van

hoogteverstellingen

6 Rugleuning

7 Zitting

8 Tas

9 Voorwiel

10 Stelschroef van rem

11 Achterwiel

1 Handgrip

2 Adjustable tubing hand-

grip

Rear reflector on handgrip

4 Brake lever

5 Interlock Button for hand-

grip

6 Back rest

7 Seat

8 Bag

9 Front wheel

10 Brake adjust screw

11 Reat wheel

1 Poignée

2 Poignée de frein

Catadioptre intégré à la

poignée

4 Frein

5 Bouton de verrouillage de la

poignée

6 Dossier

7 Siège

8 Sacoche

9 Roue avant

10 Vis de réglage du frein

11 Roue arrière

Teile des Rollator – Parts of walking device – Pièces du Rollator –Onderdelen van de rollator

Indikation / Kontraindikation

Gehhilfe für den Innen- und Außenbereich zum

Ausgleich bzw. zur Verbesserung eingeschränkter

Gehleistung.

Die Versorgung Versicherter mit Gehhilfen hat in

der Absicht zu erfolgen, beim Anwender die einge-

schränkte Gehleistung auszugleichen oder zumin-

dest zu verbessern (Erweiterung des Aktionsradius

bzw. der Mobilität).

Personen mit Einschränkungen der Hand-/Arm-

funktionen bedürfen besonderer Zurichtung/Aus-

führungen an Griffen oder an Hand-/Armauflagen.

Für Personen mit Balancestörungen sind fahrbare

Gehhilfen u.U. nicht geeignet, dies ist im Einzelfall

durch einen Versuch abzuprüfen. Ggf. muss eine

Begleitperson anwesend sein.io

Lieferumfang

1. Rollator

2. Tasche

3. Ruckenstütze

4. Stockhalter

5. Gebrauchsanweisung

Indikati

Entfalten

Rollator auf die Räder stellen. Nun drücken Sie die

beiden Seitenholme der Sitzfläche nach unten bis

diese einrasten. (Bild 1- 2).

Der Rollator ist richtig entfaltet wenn der Verriege-

lungshaken eingerastet ist.

Höheneinstellung Schiebegriffe

Drücken Sie unten auf

den Rastknopf für die

Höheneinstellung des

Schiebegriffes und zie-

hen Sie dabei gleich-

zeitig nach oben.

Sobald sich der Griff

bewegt lassen Sie den

Knopf los.

Dieser arretiert dann automatisch in der nächstmög-

lichen Höhe. Wiederholen Sie diesen Vorgang bis

Sie die gewünschte Höhe erreicht haben.

Bremsen

Zum Bremsen wäh-

rend des Gehens mit

dem Rollator beide

Bremsgriffe mit den

Händen nach oben

ziehen (siehe Abb 6).

Immer langsam und

gleichmäßig mit beiden

Händen bremsen.

Zum Feststellen / Par-

ken des Rollators beide

Bremsgriffe nach unten

drücken bis sie einra-

sten (siehe Abb. 7)

Zum Entriegeln der

Bremse beide Brems-

griffe wieder nach oben

ziehen bis sie entriegelt

sind (Bremsgriffe sind

in der mittlerer Posi-

tion).

Tasche anbringen

Falten Sie den Rollator ein Stück zusammen und fi-

xieren Sie die Tasche mittels den Klettverschlüssen

an den Aufnahme-Holmen. Rollator wieder entfalten

- fertig (siehe Abb. 3 - 4 in die nächste Spalte).

Die Bremswirkung kann durch die Abnutzung der

Reifen beeinträchtig werden.

Deshalb Bremswir-

kung regelmäßig prüfen.

3 4

Einstellung Bremse

Bei schlechter oder zu

harter Bremswirkung

kann die Bremse an

der Einstellschraube

am Bowdenzug unten

auf die gewünschte

Bremswirkung einge-

stellt werden.

Drücken Sie hierzu die

Einstellhülse in Rich-

tung Rad und drehen Sie dann die Einstellschraube

entsprechend (siehe Bild 8):

Rechtsdrehung: Bremse stärker

Linksdrehung: Bremse schwächer

Sitzen

IFalten / Transport / Verstauen

Um den Rollator zusammen zu falten ziehem Sie die

Sitzﬂ äche am Griff nach oben und falten den Rollator

seitlich zusammen. (siehe Abb. 10 - 11).

Sicherheitshinweise

• Rollator nur als Gehhilfe verwenden!

• Rollator nur auf ebenem und festem Untergrund

verwenden.

• Es ist untersagt, sich auf den Rollator zu stellen

oder eine Person oder Tiere auf dem Rollator zu

befördern!

• Maximale Belastung: 150 kg

• Schrauben am Rollator regelmäßig kontrollieren

und gegebenenfalls nachziehen!

• Der Gebrauch auf Rolltreppen o.ä. ist aus-

drücklich untersagt!

• Die Tasche nur für den Transport von Gegen-

ständen verwenden und nicht überladen!

• Max. Belastung: 5,0 kg.

• Das Produkt darf nicht dauerhaft Temperaturen

über + 40°C ausgesetzt werden. Ansonsten kön-

nen sich die Stahlrohrteile und die Sitzauﬂ age

aufheizen, was zu Verbrennungen führen könnte.

• Die Bremswirkung kann durch die Abnutzung

der Reifen beeinträchtig werden.

Deshalb

Bremswirkung regelmäßig prüfen.

Reinigung / Wartung

Von Hand mit einem feuchten Tuch regelmäßig reini-

gen! Keine aggressiven Reinigungsmittel verwenden!

Wiedereinsatz

Dieses Produkt ist für den Wiedereinsatz geeignet.

Bei der Aufbereitung sind die Vorgaben des Herstel-

lers zu beachten und werden auf Anfrage zur Verfü-

gung gestellt.Indikation

Garantie

Die Gewährleistung beträgt 24 Monate ab Kaufdatum.

Irrtum und Änderungen aufgrund von technischen Ver-

besserungen und Designveränderungen vorbehalten.

Stand: 01/2015

• Den Rollator auf

ebenen und festen

Untergrund stellen.

• Dann die Bremsen

feststellen.

• Rollator muss stabil

stehen und darf nicht

rutschen.

• Nur aufrecht sitzen,

nicht nach hinten

lehnen. (siehe Bild)!

10 11

3 4

Indication / Contraindication

This walking aid is suitable for a single user with li-

mited mobility. It is suitable for indoor and outdoor

use.

The purpose of walking devices is to compensate

for or at least improve restricted walking ability in

users (expansion of range and/or mobility).

Persons with restricted hand/arm functions require

special adjustments/versions of handgrips or hand

rests/armrests.

For persons with balance disorders are walking

frames not recommended, this is to be checked by

an experiment in an individual case. if it is necessa-

ry a companion must be present.

Scope of delivery contents

1. Rollator

2. Bag

3. Back rest

4. Operating instructions

Indikation

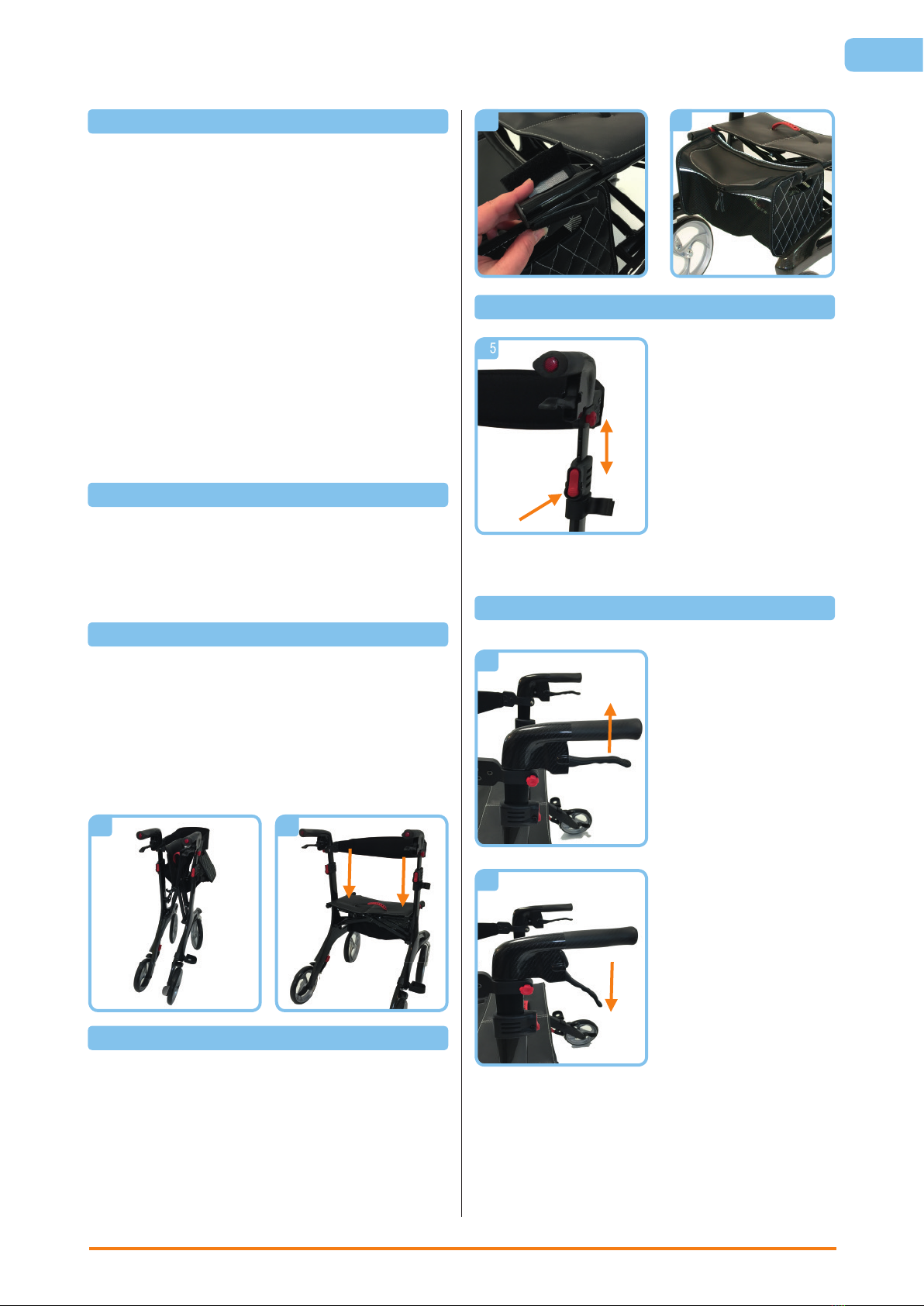

Unfold

Position the Rollator on its wheels. Open the Rolla-

tor. Now press the both pipes from the seat down-

wards until they interlock. (see pictures 1 - 2).

Height adjustment handgrips

Press the interlock but-

ton for handgrips below

and pull the handgrip

upwards at the same

time.

As soon as the handle

moves, release the but-

ton then this automati-

cally arrests in the next

possible height.

Repeat this process until the needed height is

reached. (see picture 5).

Breaking / Parking

Pull both brake levers

upwards to apply the

brakes whilst the rolla-

tor is moving (see pic-

ture 6). Always brake

slowly and steady.

Press both brake le-

vers down to apply to

parking brakes whilst

the rollator is station-

ary (see picture 7). Pull

up the brake levers and

release to release the

parking brakes.

The effect of the brakes

can be affected by

abrasion of the wheels.

Therefore test regu-

larly the brakes.

Fitting the bag

Fold the Rollator a little and fix the bag with the velcro

fasteners into guiding part on the Rollator, unfold the

Rollator – ready (see pictures 5 - 6).

Adjustment of brake

10 11

To adjust the braking

strength, adjust the

brake by pressing the

screw housing down-

wards and then turn left

or right (picture 8).

Sitting

Indikation

IFolding / Transport / Storage

To Fold, pull seat upwards by the handle on the seat

plate. The rollator can now be folded complete and

secured by using the red safety bow as shown above.

(picture 10 -11)

Safety instructions

Use only as a walking aid!

Use only on even and solid surfaces.

The rollator must not be used for standing on or as

a wheelchair!It must not be used for transport of

persons or animals.

Maximum user weight: 150 kg

The use on escalator`s is expressly forbidden!

Regularly check the screws and fasteners on the

rollator and retighten if necessary.

Use bag only for transport of objects and do not

overload. Maximum load: 5 kg

Do not expose the product to temperatures above

40°C for a long time, as this can cause the rollator

parts to overheat and burns to the user.

Cleaning / Maintenance

Clean regularly by hand with a damp cloth!

Do not use any aggressive detergents!

Reprocessing

The product is suitable for reprocessing in line with

manufacturer’s recommendations.

Warranty

We issue a warranty of 24 months from date of pur-

chase. Subject to technical alterations. Errors and

omissions excepted.

As per: 01/2016

Position the rollator

on an even and solid

surface.

Then lock the brakes

(parking position).

The rollator must stand

and must not slip.

Sit straight up and do

not lean backwards

(see picture 9).

Indication / Contre-indication

Déambulateur pour l’intérieur et l’extérieur

pour compenser ou améliorer un handicap de

déplacement.

La prescription d’un déambulateur a pour but de

compenser ou au moins d’améliorer le déplacement

de l’utilisateur (élargissement du rayon d’action ou

de la mobilité).

Les personnes handicapées au niveau des mains

ou des bras doivent bénéficier d’aménagements

particuliers au niveau des poignées ou des repose-

main/bras.

Les aides aller mobiles ne sont pas le cas

échéant appropriées pour des personnes avec

des dérangements d’équilibre, cela doivent par

une tentative être vérifiées selon le cas. Évtl. un

accompagnateur doit être présent.

Inclus à la livraison

1. Rollator

2. Sacoche

3. Dossier

4. Manuel d’utilisation

Indikation

Dépliage

Poser le rollator sur ses roues. Ouvrez l’étrier le

déambulateur. A présent, appuyez vers le bas sur

les deux montants latéraux du siège jusqu’à ce

qu’ils s’enclenchent. (Illustrations 1- 2).

Le rollator est correctement déplié lorsque le

crochet de verrouillage est enclenché.

Réglage en hauteur des poignées

Pour régler la hauteur

de la poignée, appuyez

sur le bouton de

verrouillage du dessous

et tirez en même temps

la poignée vers le haut.

Dès que la poignée

bouge, libérez le bouton.

Celui-ci se bloquera

automatiquement à la

hauteur la plus proche. Répétez l’opération jusqu’à

obtenir la hauteur souhaitée. (Illustration 5) .

Freinage

Pour freiner en utilisant

le rollator, presser

les deux poignées

vers le haut (voir

illustration 6). Toujours

freiner lentement et

régulièrement avec les

deux mains.

Pour immobiliser/garer

le rollator, pousser les

deux freins vers le bas

jusqu’à ce qu’ils s’en-

clenchent (voir illustra-

tion 7) .

Pour débloquer les

freins, les presser de

nouveau vers le haut

jusqu’à ce qu’ils se

débloquent (position

médiane des freins) .

Installation de la sacoche

Pliez le déambulateur un morceau ensemble et défi-

nir la poche à l’aide des attaches velcro au tube de

réception. Déplier marchette - finie (voir Fig. 3 - 4

dans la colonne suivante).

L’action des freins peut être influencée par l’usure

des pneus.

Il est donc nécessaire de contrôler

régulièrement les freins.

3 4

Réglage des freins

En cas de freinage trop

faible ou trop brusque,

le frein peut être réglé

à la tension voulue au

niveau du contre-écrou

du câble Bowden vers

le bas.

Pour ce faire, appuyez sur l’embout en direction de

la roue puis tournez le contre-écrou en fonction du

réglage souhaité (illustration 8) :

Rotation vers la droite : freinage plus sec

Rotation vers la gauche : freinage plus faible

Assise

IPliage/transport/rangement

Pour replier le rollator, tirez le siège vers le haut à

l’aide de la poignée et repliez le rollator de chaque

côté. Bloquez le rollator en enclenchant l’étrier de

sécurité rouge. (Voir illustrations 10 - 11).

Instructions de sécurité

N’utiliser le rollator que comme déambulateur !

Le rollator ne doit être utilisé que sur un sol plat et

stable.

Il est interdit de se mettre debout sur le rollator ou

encore de transporter une personne ou des animaux !

Charge maximale : 150 kg

Vériﬁ er régulièrement les vis du rollator et les resserrer

le cas échéant !

Usage interdit avec des escaliers roulants !

La sacoche doit être réservée au transport d’objets et

ne doit pas être trop chargée !

Charge maximale : 5,0 kg.

Le produit ne doit pas être exposé de manière

prolongée à des températures supérieures à 40°C.

Dans le cas contraire, les parties métalliques et le

siège peuvent chauffer et occasionner des brûlures.

L’action des freins peut être influencée par l’usure

des pneus.

Il est donc nécessaire de contrôler

régulièrement les freins.

Nettoyage/maintenance

Nettoyer régulièrement le rollator à la main à l’aide

d’un chiffon humide !

Ne pas utiliser de détergents agressifs !

Recyclage

Ce produit peut être recyclé. Il faudra, lors de son

retraitement, tenir compte des informations du fabri-

cant. Ces dernières seront fournies sur demande et

mises à disposition.Iikation

Garantie

La garantie est valable 24 mois à compter de la date

d’achat.

Sous réserve d’erreurs ou de modifications suite à des

améliorations techniques ou des modifications du design.

Actualisation : 01/2016

Placer le rollator sur un

sol plat et stable.

Puis bloquer les

freins.

Le rollator doit être

stable et ne pas bouger.

S’asseoir bien droit et

ne pas se pencher en

arrière. (voir illustration

9) !

10 11

Indicatie / Contra-indicatie

Loophulpmiddel voor binnen en buiten ter

compensatie of verbetering van beperkingen bij

het lopen.

Loophulpmiddelen moeten worden toegepast om

de beperkingen van de gebruiker bij het lopen

te compenseren of in ieder geval te verminderen

(zodat de actieradius of de mobiliteit toeneemt).

Mensen met beperkingen in hand-/armfuncties

hebben speciale uitbreidingen/uitvoeringen van

grepen of hand-/armsteunen nodig.

Voor personen met evenwichtsstoornissen worden

frames lopen niet aanbevolen, dit is te controleren

door een experiment in een individueel geval.

indien nodig een begeleider aanwezig zijn.

Geleverd product

1. Rollator

2. Tas

3. Rugleuning

4. Gebruiksaanwijzing

Indikation

Openvouwen

Maak wandelaar op wielen. Druk nu op de

twee leden van de stoel naar beneden totdat ze

vergrendelen. (Afbeelding 1-2).

De rollator is goed opengevouwen als de vergren-

delhaak is vastgeklikt.

Hoogte van handgrepen verstellen

Druk aan de onderkant

op de vergrendelknop

voor hoogteverstelling

van de handgreep en

trek de handgreep ge-

lijktijdig naar boven.

Zodra de handgreep be-

weegt, laat u de knop

los.

De handgreep wordt dan automatisch op de volgen-

de hoogte vergrendeld. Herhaal deze stappen totdat

de gewenste hoogte is ingesteld. (Afbeelding 5)

Remmen

Als u tijdens het lopen

met de rollator wilt rem-

men, trekt u beide rem-

grepen met de handen

omhoog (zie afb. 6).

Rem altijd langzaam en

gelijkmatig met beide

handen.

Als u de rollator wilt

vastzetten/parkeren,

drukt u beide remgre-

pen omlaag totdat deze

vastklikken (zie afb. 7).

U ontgrendelt de rem-

men door de beide

remgrepen weer om-

hoog te trekken totdat

deze zijn ontgrendeld

(de beide remgrepen

staan in de middelste

stand).

Tas aanbrengen

Vouw de rollator een stuk samen en bepalen de zak

door middel van de klittenband aan de ontvangende

buis. Ontvouwen walker - afgewerkte (zie afb. 3 - 4 in

de volgende kolom).

De remmen kunnen minder goed gaan werken

wanneer de wielen afslijten.

Controleer daarom re-

gelmatig of de rollator goed remt.

3 4

Rem instellen

Als de rem slecht of juist

te krachtig werkt, kan de

rem met de stelschroef

onder aan de Bowden-

kabel worden ingesteld

op de gewenste wer-

king.

Druk daarvoor op de

instelhuls in de richting

van het wiel en draai de stelschroef in de gewenste

richting (afbeelding 8):

draai naar rechts: rem werkt krachtiger

draai naar links: rem werkt lichter

Zitten

ISamenvouwen/transport/opslag

Wanneer u de rollator wilt samenvouwen, trekt u de

zitting aan de greep omhoog en vouwt u de rollator

zijwaarts samen. Borg de rollator door de rode borg-

beugel vast te klikken. (Zie afb. 10 - 11.)

Veiligheidsinstructies

Gebruik de rollator alleen als hulpmiddel bij het

lopen.

Gebruik de rollator alleen op een vlakke, stevige

ondergrond.

Het is niet toegestaan op de rollator te staan of

personen of dieren op de rollator te vervoeren!

Maximale belasting: 150 kg

Controleer regelmatig de schroeven op de rollator en

draai deze indien nodig aan!

Het gebruik van roltrappen is uitdrukkelijk verboden!

Gebruik de tas alleen voor transport van voorwerpen

en belast de tas niet te zwaar!

Max. belasting: 5,0 kg.

Het product mag niet continu aan temperaturen

boven +40 °C worden blootgesteld. Anders kunnen

de stalen buizen en de zitting heet worden, wat kan

leiden tot brandwonden.

De remmen kunnen minder goed gaan werken

wanneer de wielen afslijten.

Controleer daarom

regelmatig of de rollator goed remt.

Reiniging

Reinig dit product regelmatig met de hand met een

vochtige doek!

Gebruik geen agressieve reinigingsmiddelen!

Hergebruik

Dit product is geschikt voor hergebruik. Bij de ver-

werking dient de informatie van de producent in acht

te worden genomen. Deze informatie wordt op ver-

zoek ter beschikking gesteld.Indikation

Garantie

Wij geven een garantie van 24 maanden vanaf de

aankoopdatum.

Eventuele fouten en wijzigingen op grond van

technische verbeteringen en veranderingen in design

voorbehouden.

Stand: 01/2016

Plaats de rollator op

een vlakke, stevige on-

dergrond.

Vergrendel vervol-

gens de remmen.

De rollator moet stabiel

staan en mag niet weg-

glijden. Blijf rechtop zit-

ten, leun niet naar ach-

teren. (Zie afbeelding!)

10 11

Tabla de contenidos

Idiomas:

Otros manuales de Ayuda a la movilidad de Drive

Drive

Drive 10240-2 Manual de usuario

Drive

Drive 12039 Manual de usuario

Drive

Drive DUPONT ROAD Manual de usuario

Drive

Drive euro style Manual de usuario

Drive

Drive Q-011000 Manual de usuario

Drive

Drive Folding Height-Adjustable Quad Cane Manual de usuario

Drive

Drive Clever-Lite LS Manual de instrucciones de instalación

Drive

Drive Diamond Deluxe Manual de usuario

Drive

Drive NITRO Series Manual de usuario

Drive

Drive Torro Manual de usuario

Drive

Drive Aluminium Triwalker Steel Triwalker Guía del usuario

Drive

Drive RTL10263KDR Manual de usuario

Drive

Drive R8 Guía de referencia rápida

Drive

Drive TRS 130 Manual de usuario

Drive

Drive Diamond Deluxe Manual de usuario

Drive

Drive Gecko 700 100 100 STARR Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Drive

Drive Nimbo Manual de usuario

Drive

Drive Road Manual de usuario

Drive

Drive WA008 Manual de usuario

Drive

Drive DeVilbiss HEALTHCARE ROAD Manual de usuario

Drive

Drive DeVilbiss TR39-ESV Manual de usuario

Drive

Drive 1239RD Manual de usuario

Drive

Drive Delphi Manual de usuario

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Invacare

Invacare Storm Series Manual de instrucciones

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manual de usuario
