This document will guide you through the basic installation
process for your new D-Link Wireless AC Access Point.
DAP-2660
Quick Installation Guide
Wireless AC1200 Concurrent Dual Band PoE Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
D-Link DAP-2660 Quick Install Guide 1
ENGLISH
DAP-2660 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2660 Wireless Access
Point on your network. For additional information about how to use the Access Point, please
see the User’s Manual which is available on the CD included in this package or from the
D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• an Ethernet port, or an installed Ethernet adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 or later versions of these
browsers
1. Package Contents
DAP-2660 802.11ac Power over Ethernet (PoE) Access Point
Mounting Brackets
Ethernet Cable
CD-ROM
If any of the above items are missing, please contact your reseller.
NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link
DPE-101GI PoE injector.
D-Link DAP-2660 Quick Install Guide
2
ENGLISH
2. Hardware Overview
LED
Power/Status LED - Dual color (Red/green)
. Flash Red during booting up or malfunction
. Static Green while it’s ready/working
. Solid Red while boot up fail
. Flash Green while traffic is passing through.
Interfaces
Power Receptor
(*Note no longer used,
replaced by PoE)
LAN Port (PoE)
* PoE kit (injector and adapter) is NOT include in the package and it can be purchased
with the model name "DPE-101GI".
D-Link DAP-2660 Quick Install Guide 3
ENGLISH
2. Connect the access point and your computer to the same switch. Manage the
access point from the computer.
Enter 192.168.0.50 in the address field of your browser, which is the default IP
address of the access point.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password field blank)
Power on the access point
To power on the DAP-2660, you can use ONE of the following methods:
1. Plug one end of your Ethernet cable into the LAN port of the DAP-2660, and the
other end into a port on a PoE switch.
2. Purchase separately a DPE-101GI PoE injector if you need to connect the Access
Point without a PoE Switch.
Congure the access point
To set up and manage the DAP-2660, use one of the following methods:
1. Connect the access point and your computer via DPE-101GI. Manage the access
point from the computer.
Ensure your computer is congured with a static IP address in 192.168.0.0/24 subnet.
Launch a web browser, type the default IP address of the access point
(http://192.168.0.50) and then press Enter.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password eld blank)
3. Installation
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter
D-Link DAP-2660 Quick Install Guide
4
ENGLISH
Solid wall or ceiling
Installation

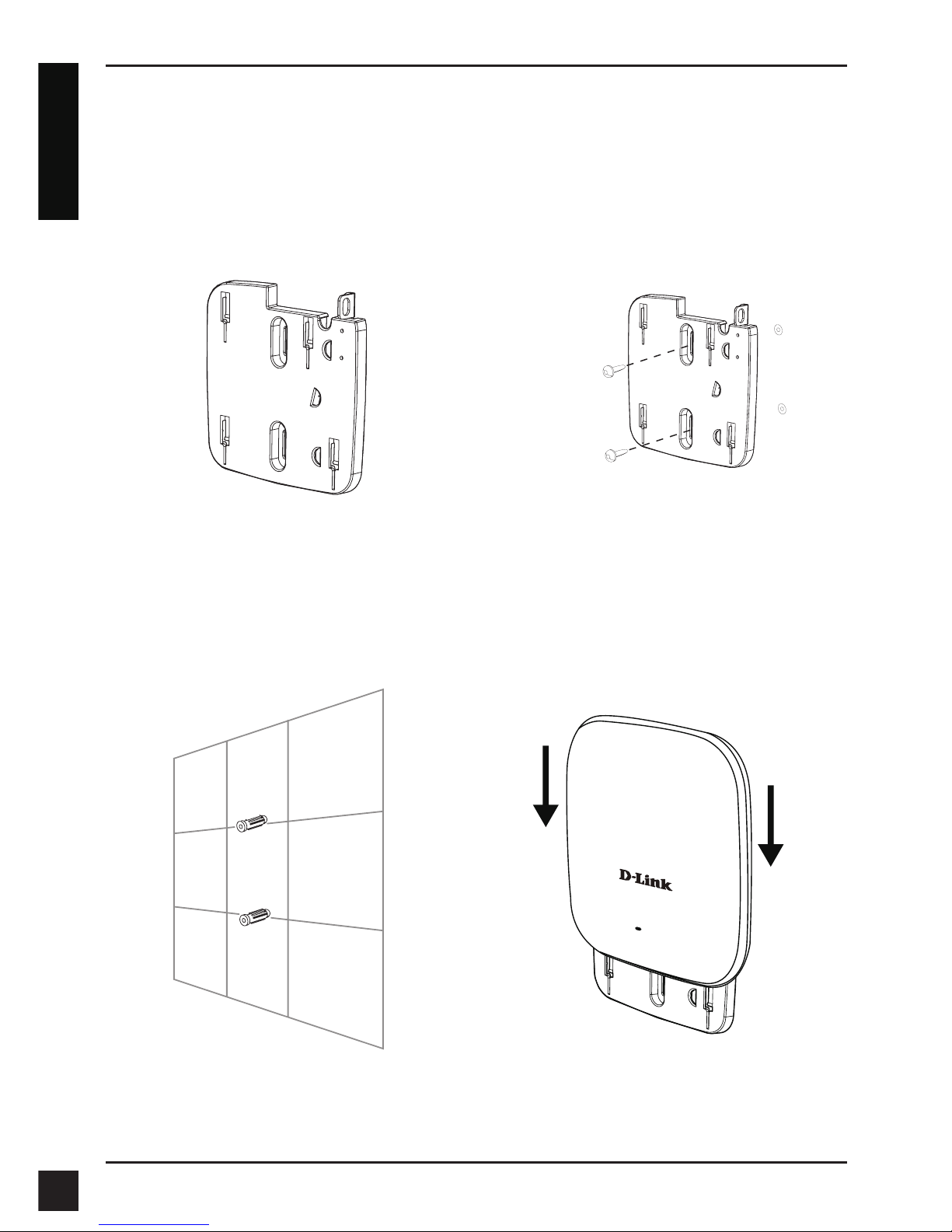

1. Place the mounting bracket on a wall or
ceiling.
5. Plug the Ethernet cable into the LAN
port on the access point.
6. To attach the access point to the
mounting bracket.
2. Mark the points where you will insert the
screws. Take out the mounting ring.
3. Drill holes in the marked points and
insert the plastic wall anchors.
4. Use the supplied screws to attach the
mounting ring to the wall.
D-Link DAP-2660 Quick Install Guide 5
ENGLISH
1. Clip two ceiling brackets onto the ceiling
panels. Make sure both brackets are in
line with each other.
2. Use the provided screws to attach the
mounting ring to the ceiling bracket.
3. Plug the Ethernet cable into the LAN
port on the access point.
4. Place the DAP-2660’s male bracket
in the mounting bracket’s female
bracket. Click DAP-2660 and the
mounting bracket to lock in position.
Ceiling bracket
Ceiling crossbar
Mounting with a ceiling bracket
Installation
TECHNICAL SUPPORT dlink.com/support
D-Link DAP-2660 Quick Install Guide
6
DEUTSCH
DAP-2660 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2660 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder spätere Versionen
dieser Browser
1. Packungsinhalt
DAP-2660 802.11ac Power over Ethernet (PoE) Access Point
Halterungen
Ethernet-Kabel
CD-ROM
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung
der Einheiten nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI
PoE-Injektor.
2. Hardware-Überblick
LED
Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)
Blinkt rot während Kaltstart oder Störung
. Durchgehend grün bei Betriebsbereitschaft/Betrieb
. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grün bei durchlaufendem Datenverkehr.
Schnittstellen
Adapterbuchse
(*Hinweis: wird nicht
mehr verwendet,
durch PoE ersetzt)
LAN-Port (PoE)
* PoE-Kit (Injektor und Adapter) ist NICHT im Lieferumfang enthalten und kann unter
der Modellbezeichnung DPE-101GI gesondert erworben werden.
D-Link DAP-2660 Quick Install Guide 7
DEUTSCH
2. Schließen Sie den Access Point und Ihren Computer an den gleichen Switch an. Führen
Sie die Verwaltungsaufgaben für den Access Point von Ihrem Computer aus durch.
Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die Standard-IP-
Adresse des Access Point.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
Access Point - Stromzufuhr
Zur Stromversorgung des DAP-2660 wählen Sie EINE der folgenden Optionen:
1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und das
andere Ende in einen Port an einem PoE-Switch.
Access Point - Konguration
Um Ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der folgenden
Methoden:
1. Verbinden Sie den Access Point und Ihren Computer direkt über ein Straight-Through-Kabel
(1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access Point über Ihren Computer.
Stellen Sie sicher, dass Ihr Computer mit einer statischen IP-Adresse im Subnetz
192.168.0.0/24 konguriert ist.
Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access Point
(http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
3. Installation
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter
D-Link DAP-2660 Quick Install Guide
8
DEUTSCH
