D-Link DWL-7620AP Manual de usuario

Quick Installation Guide

Краткое руководство по установке

DWL-7620AP

Беспроводная двухдиапазонная унифицированная

точка доступа A 2200 Wave 2 с тремя

радиомодулями, поддержкой

MU-MIMO и PoE

LA 2

LA 1

Unified A Tri Band PoE Access Point

2 D-Link DWL-7620AP Quick Install Guide



About This Guide

This installation guide provides basic

instructions for installing the DWL-7620AP

Unified AC Tri Band PoE Access Point on

your network. For additional information

about how to use the access point, please

see the User Manual, which is available

on the CD included in this package or from

the D-Link support website.

Unpacking the Product

System Requirements

Open the shipping carton and carefully

unpack its contents. Please consult the

packing list below to make sure all items

are present and undamaged. If any item is

missing or damaged, please contact your

local D-Link reseller for replacement.

- DWL-7620AP

- Mounting ring

- Console cable*

- CD-ROM

- Ceiling bracket (3 sets, sizes are 9/16",

14/16", and 1 1/2")

*The console cable is an optional

accessory and not included in the

package in Armenia, Azerbaijan, Belarus,

Georgia, Israel, Kaliningrad, Kazakhstan,

Kyrgyzstan, Latvia, Lithuania, Moldova,

Mongolia, Russia, Turkey, Turkmenistan,

Ukraine, and Uzbekistan. If a cable is

required, please contact your reseller to

order it (Model: A S-AP- ONSOLE).

- CD-ROM drive

- Windows®, Macintosh®, or Linux-based

operating system

- An available Ethernet port

- Internet Explorer 11, Safari 7, Firefox 28,

Google Chrome 33 or higher

Optional Accessories

- PoE Injector (Model: DPE-301GI)

Note: These accessories are not included

in the package. If any of these items are

required, please contact your reseller to

order it.

Hardware Overview

LEDs

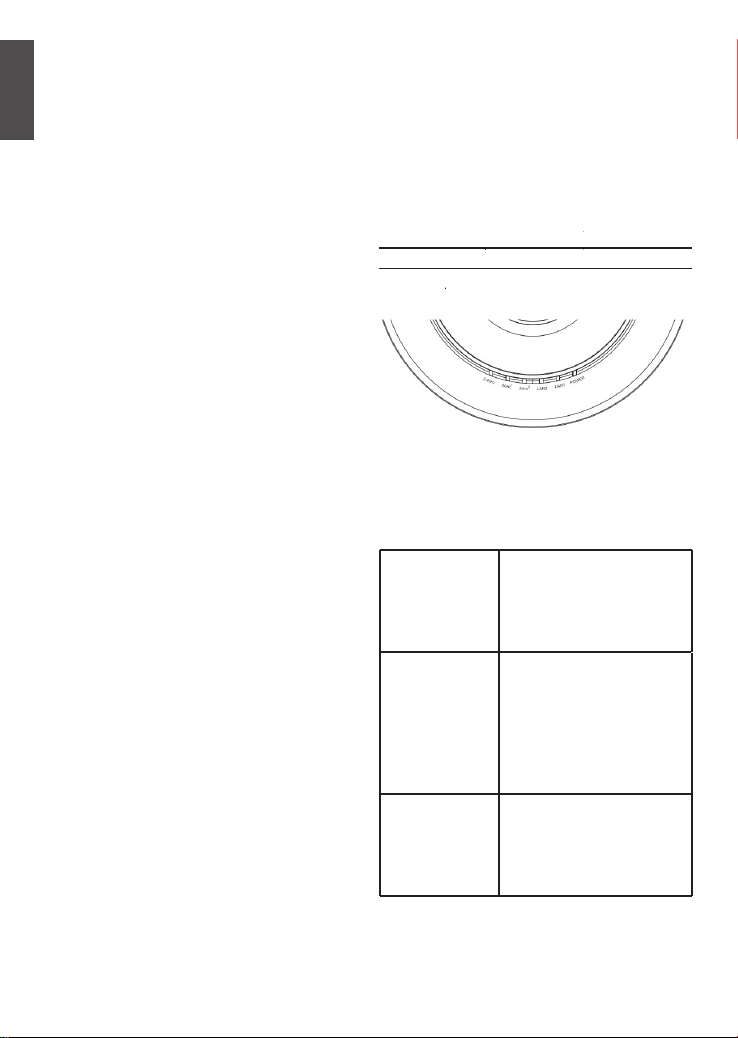

Figure 1. DWL-7620AP LEDs

POWER When this LED is red,

the access point is

booting up. When it is

green, it is ready for use.

LAN1/LAN2 When this LED is lit, the

device’s Ethernet port is

connected to an active

router or switch. The

light will flash when data

is being transmitted

through the port.

2.4GHz/5GHz When the LED is lit, the

access point’s wireless

radio is enabled. It will

flash when data is being

transmitted via wireless.

D-Link DWL-7620AP Quick Install Guide 3



Interfaces

Power on the Access Point

To power on the DWL-7620AP, you can use

one of the following methods:

• Connect the supplied power adapter.

• Plug one end of an Ethernet cable into

the LA 1 port of the DWL-7620AP and

the other end into a port on a PoE switch

or injector.

Installation

• Manage the access point from the

computer via the switch or router:

Connect the access point and your

computer to the same switch or router.

If the access point did not acquire an

IP address from a DHCP server on

the network, enter 10.90.90.91 in the

address field of your browser, which

is the default IP address of the access

point. If you used a DHCP server on

your network to automatically configure

network information for the access point,

enter the new IP address of the access

point into the web browser. To log in, use

the default login information:

Username: admin

Password: admin

Switch or

Router omputerDWL-7620AP

omputerDWL-7620AP

onfigure the Access Point

To set up and manage the DWL-7620AP,

use one of the following methods:

• Manage the access point from

the computer: Connect the access

point and your computer directly via a

straight-through Ethernet cable. Ensure

your computer is configured with a

static IP address in the 10.90.90.0/24

subnet. Launch a web browser, type the

default IP address of the access point

(http://10.90.90.91), then press Enter.

To log in, use the default login

information:

Password: admin

Username: admin

4 D-Link DWL-7620AP Quick Install Guide

ENGLISH

4. Plug the CAT 5 cable into the LA port on

the access point.

Mounting Using Anchor

Screws

1. Place the plastic wall mounting ring on a

wall or ceiling. Mark the points where you

will insert the screws, then remove the

mounting ring.

Installation

Mounting Options

You can mount the DWL-7620AP access

point on any of the following types of

surfaces:

• Solid surface wall or ceiling

• Tabletop

able Requirement

Use a CAT 5 cable with an even sheath.

The Ethernet ports on the DWL-7620AP

access point cannot accept a CAT 5 cable

that has an uneven sheath; the RJ-45

connector on the cable will not fit properly into

the receptacle on the access point.

Wall Installation Recommendations

If you plan to install the DWL-7620AP on a

wall or other vertical surfaces, orient the top

of the access point (the side with the LEDs)

toward the intended coverage area. The

radio antennas transmit through the top of

the access point but not through the bottom

(where the bracket is).

2. Drill holes in the marked points and

insert the plastic wall anchors.

3. Use the supplied screws to attach the

mounting ring to the wall.

Warning: The DWL-7620AP is designed to

receive PoE power only from an 802.3at-

compliant source, or from a D-Link-approved

power adapter. Connecting an access point

to a Power over Ethernet (PoE) device that

is not approved by D-Link can damage the

equipment.

Warning: This product is to be connected

only to indoor PoE networks with no outdoor

cable routing.

• Manage the access point from the

computer via the Unified Wireless

Switch or Wireless ontroller:

Connect the access point to a Unified

Wireless Switch or Wireless Controller.

Connect your computer to the same

network as that of the Unified Wireless

Switch or Wireless Controller. Log in

to the Unified Wireless Switch web

administration page or Wireless

Controller web administration page. For

the default login information please see

Unified Wireless Switch user manual or

Wireless Controller user manual.

Unified Wireless

Switch

Wireless ontroller

omputer

DWL-7620AP



D-Link DWL-7620AP Quick Install Guide 5

ENGLISH

Mounting Using eiling

Bracket

3. Plug the CAT 5 cable into the LA port on

the access point.

5. To attach the access point to the

mounting ring, first locate the right side

of the access point that has a small lock

symbol on it, and make sure to line up

this side with the side of the mounting

ring that has Open - Lock written on it.

1. Clip two ceiling brackets on the ceiling

panels. Make sure both bracket are

parallel.

4. Place the DWL-7620AP onto the

mounting ring and rotate the device

clockwise to lock it in position.

LA2

LA1

Installation

Ceiling bracket

Ceiling crossbar

6. Twist clockwise to lock the access point

onto the ring. The lock symbol on the

access point must point directly to the

lose text on the mounting ring.

2. Use the provided screws to attach the

mounting ring to the ceiling bracket.



6 D-Link DWL-7620AP Quick Install Guide

Правила и условия безопасной эксплуатации



 !"!

##$ $!

"

%&'#""

#()

$")#*+

'#($*)

%'%

$!,$)

!+$

!"##

##

-$&%"

####

*./

+% %

)$0*$1&

+1%2!+

%+

3$!45+

6%%7!%

0'+83*6%

+

$+$(

5+%"%%%9:+;

<:%';'0+"+

#

6=>45?@?"A45?@@"345?@5"B45?@C"45?@D"E45?@F"45?@9"

G5?@<"45?@H"I45?@J

K%'=@4%"540""J4%!">4%!"A4%!"

34!



8 33L2M

О данном руководстве

Данное руководство содержит

основные инструкции по установке

беспроводной точки доступа DWL-7620AP

в сети. Для получения дополнительной

информации об использовании точки

доступа обратитесь к руководству

пользователя на входящем в комплект

поставки компакт-диске или доступному

на web-сайте D-Link.

Комплект поставки

Системные требования

Откройте картонную коробку и аккуратно

распакуйте ее содержимое. Сверьтесь

со списком, чтобы убедиться, что в

комплекте присутствуют все

перечисленные предметы и они не

повреждены. Если что-либо отсутствует

или есть повреждения, обратитесь к

Вашему поставщику.

- DWL-7620AP

- Крепежный кронштейн

- Консольный кабель*

- CD-ROM

- Потолочное крепление (3 набора,

размеры: 9/16", 14/16" и 1 1/2")

*Консольный кабель приобретается

отдельно и не входит в комплект

поставки для Армении, Азербайджана,

Беларуси, Грузии, Израиля,

Калининграда, Казахстана, Кыргызстана,

Латвии, Литвы, Молдовы, Монголии,

России, Турции, Туркменистана,

Украины и Узбекистана. Для

приобретения кабеля обратитесь к

Вашему поставщику (модель кабеля:

A S-AP- ONSOLE).

- Привод CD-ROM

- Windows®, Macintosh® или Linux

- Ethernet-порт

- Internet Explorer 11, Safari 7, Firefox 28,

Google Chrome 33 или выше

Дополнительные аксессуары

- PoE-инжектор (модель: DPE-301GI)



Примечание: PoE-инжектор не входит в

комплект поставки и приобретается

отдельно. Для заказа обратитесь к Вашему

поставщику.

Обзор аппаратной части

Индикаторы

Рис. 1 Индикаторы DWL-7620AP

POWER При загрузке точки

доступа индикатор

горит красным. Если

индикатор горит

зеленым, точка доступа

готова к работе.

LAN1/LAN2 Индикатор горит при

подключении к Ethernet-

порту устройства

работающего

маршрутизатора или

коммутатора. При передаче

данных индикатор мигает.

2.4GHz/5GHz Индикатор горит, если

беспроводная сеть

включена. Индикатор

мигает при передаче

данных по беспроводной

сети.

D-Link DWL-7620AP Quick Install Guide 7

ENGLISH

Интерфейсы

Включение питания точки доступа

Для включения питания точки доступа

DWL-7620AP выполните одно из действий:

• Подключите адаптер питания

ИЛИ

• Подключите Ethernet-кабель к порту

LA 1 на DWL-7620 и к устройству с

поддержкой PoE, например,

коммутатору или инжектору PoE.

Установка

• Подключение через коммутатор или

маршрутизатор:

Подключите точку доступа и компьютер

к одному коммутатору или

маршрутизатору. Если точка доступа

не получила IP-адрес от DHCP-сервера,

в поле браузера введите IP-адрес по

умолчанию 10.90.90.91. Если IP-адрес

был назначен DHCP-сервером

автоматически, введите его. Для входа

используйте информацию по

умолчанию:

Имя пользователя: admin

Пароль: admin

Настройка точки доступа

Для настройки и управления DWL-7620AP

используйте один из следующих

способов:

• Подключение напрямую к ПК:

Подключите точку доступа к

компьютеру с помощью Ethernet-кабеля.

Убедитесь, что компьютеру назначен

статический IP-адрес в подсети

10.90.90.0/24. Запустите web-браузер,

Введите IP-адрес по умолчанию

(http://10.90.90.91), затем нажмите Enter.

Для входа используйте информацию по

умолчанию:

Имя пользователя: admin

Пароль: admin

Рис. 2 Задняя панель DWL-7620AP

РУССКИЙ

D-Link DWL-7620AP Quick Install Guide8

4. Подключите кабель CAT 5 к порту LA

на точке доступа.

Установка с помощью

анкерных винтов

1. Поместите кронштейн на стену или

потолок. Разметьте точки, в которых будут

вставлены винты.

Установка

Можно установить точку доступа

DWL-7620AP на:

• стене или потолке

• столе

Требования к кабелю

Используйте кабель 5 категории с ровной

оболочкой. К Ethernet-портам на

DWL-7620AP не удастся подключить

кабель 5 категории с неровной оболочкой;

коннектор RJ-45 на кабеле не может быть

подключен должным образом в разъем

на точке доступа.

Рекомендации по установке на стене

Если планируется установить DWL-7620AP

на стене или другой вертикальной

поверхности, располагайте ТД так, чтобы

ее верхняя часть (с индикаторами) была

направлена в сторону предполагаемой зоны

покрытия. Антенны передают сигнал через

верхнюю часть ТД, а не через нижнюю

(где располагается кронштейн).

2. Просверлите отверстия в размеченных

точках и вставьте пластмассовые анкеры.

3. Используйте входящие в комплект

поставки винты, чтобы прикрепить

кронштейн к стене.

Предупреждение: Подача питания на

DWL-7620AP по технологии PoE может

осуществляться только с помощью

источника, соответствующего стандарту

802.3at, или PoE-инжектора, утвержденного

компанией D-Link. Подключение точки

доступа к устройству с поддержкой PoE,

которое не утверждено компанией D-Link,

может привести к повреждению

оборудования.

Внимание: Данное устройство

предназначено только для сетей PoE

внутри помещений.

• Подключение к унифицированному

беспроводному коммутатору или

беспроводному контроллеру:

Подключите точку доступа к

унифицированному беспроводному

коммутатору или беспроводному

контроллеру. Подключите компьютер

к той же сети, что и беспроводной

коммутатор или контроллер. Зайдите

на web-страницу администратора.

Для получения входных данных по

умолчанию обратитесь к руководству

пользователя унифицированного

беспроводного коммутатора или

беспроводного контроллера.

ENGLISH

РУССКИЙ

D-Link DWL-7620AP Quick Install Guide 9

ENGLISH

Монтаж с потолочным

креплением

3. Подключите кабель CAT 5 к порту LA

на точке доступа.

5. Для того, чтобы прикрепить точку

доступа к кронштейну, сначала поместите

на него ТД правой стороной с небольшим

символом замка и убедитесь, что эта

сторона совпадает со стороной

кронштейна с надписью Open - Lock.

1. Зафиксируйте два потолочных

крепления на перекладине. Убедитесь,

что оба крепления расположены на одной

линии.

4. Совместите DWL-7620AP с пазами

кронштейна. Поверните точку доступа по

часовой стрелке для надежной фиксации.

LA2

LA1

Установка

6. Поверните точку доступа по часовой

стрелке для надежной фиксации на

кронштейне. Символ замка на ТД должен

указывать на надпись lose на

кронштейне.

2. С помощью входящих в комплект

поставки винтов прикрепите кронштейн к

потолочному креплению.

РУССКИЙ

D-Link DWL-7620AP Quick Install Guide10

Tabla de contenidos

Idiomas:

Otros manuales de Punto de acceso inalámbrico de D-Link

D-Link

D-Link Nuclias Connect DAP-2622 Manual de usuario

D-Link

D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... Manual de usuario

D-Link

D-Link AirPremier N DAP-3690 Manual de usuario

D-Link

D-Link DWL-2700AP - AirPremier Outdoor Wireless Access... Manual de usuario

D-Link

D-Link DWL-G700AP - AirPlus G Access Point Manual de usuario

D-Link

D-Link myPocket DIR-457 Manual de usuario

D-Link

D-Link AirXpert DWL-7000AP Manual de usuario

D-Link

D-Link DWL-7100AP Manual de usuario

D-Link

D-Link DAP-3520 - AirPremier N Dual Band Exterior PoE Access... Manual de usuario

D-Link

D-Link DWL-2200AP - AirPremier - Wireless Access... Manual de usuario

D-Link

D-Link DAP-1155 Manual de usuario

D-Link

D-Link DAP-2610 Manual de usuario

D-Link

D-Link DAP-1360 Manual de usuario

D-Link

D-Link DWL-1000AP Manual de usuario

D-Link

D-Link AirPremier N DAP-2310 Manual de usuario

D-Link

D-Link AirPremier N DAP-2310 Manual de usuario

D-Link

D-Link DAP-1160 Manual de usuario

D-Link

D-Link AirPremier N DAP-2690 Manual de usuario

D-Link

D-Link DBA-1210P Manual de usuario

D-Link

D-Link D DWL-8200AP DWL-8200AP Manual de usuario

D-Link

D-Link DAP-1160 Manual de usuario

D-Link

D-Link NUCLIAS CONNECT Manual de usuario

D-Link

D-Link AC1200 Manual de usuario

D-Link

D-Link UNIFIED WIRED & WIRELESS ACCESS SYSTEM... Manual de usuario

Manuales populares de Punto de acceso inalámbrico de otras marcas

Ubiquiti

Ubiquiti NanoStation NSM2 Manual de usuario

Cisco

Cisco Aironet 1550 Series Manual de usuario

Aruba

Aruba IAP-335 Manual de usuario

Advantek Networks

Advantek Networks AWN-AP-54MR Manual de usuario

IP-COM

IP-COM AP355 Manual de usuario

Buffalo

Buffalo AirStation WLA-L11G Manual de usuario

EnGenius

EnGenius EnStationACv2 Manual de usuario

xG Technology

xG Technology xMax CN1300 Manual de usuario

Widelink

Widelink ezWave WAP-1100 Series Manual de usuario

Edimax

Edimax CAP1200 Manual de usuario

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Manual de usuario

Aruba

Aruba AP-203R Manual de usuario

LuXout Shades

LuXout Shades LUXSHADE MOTION Manual de usuario

CreatComm

CreatComm TB5F Manual de usuario

SineDigital

SineDigital MW-1500AP(H) Manual de usuario

TP-Link

TP-Link AP9650 V1 Manual de usuario

Draytek

Draytek VIGORAP 902 Manual de usuario

EnGenius

EnGenius EAP350 Manual de usuario
